Hier finden Sie die Sicherungskasten-Belegung für den Ford Bronco der Baujahre 1992 bis 1996. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Ford Bronco 1992-1996
Die Sicherungen des Zigarettenanzünders (Steckdose) im Ford Bronco sind die Sicherungen Nr. 9 und Nr. 16 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

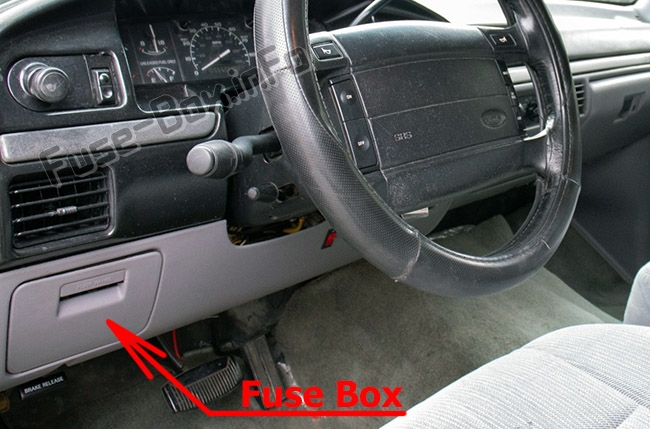

Lage des Sicherungskastens
Die Sicherungstafel befindet sich hinter der Abdeckung links neben dem Lenkrad.
Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Ampere. Bewertung | Beschreibung |
|---|---|---|
| 1 | 30A | Gebläse für Heizung/Klimaanlage |
| 2 | 30A | Scheibenwaschanlage; Schutzschalter: Intervall-Wischer/Waschmaschine |
| 3 | — | Nicht benutzt |
| 4 | 15A | Außenleuchten; Instrumentenbeleuchtung; Schlüsselloser Zugang; Warnsummer/Gongmodul |
| 5 | 10 A | Rückhaltesystem für Airbags |
| 6 | 15A | Klimaanlage Kupplung; Ferngesteuerter, schlüsselloser Eintritt |
| 7 | 15A | Enteisung der Heckscheibe; Lampen drehen |
| 8 | 15A | Höflichkeit/Lampen; Elektrische Außenspiegel; Motorraumlampe; Schlüsselloser Zugang; Tachometer; Spiegelbeleuchtung der Sonnenblende; Warnsummer/Gongmodul |
| 9 | 25A | Power Point |
| 10 | 4A | Instrumentenbeleuchtung |
| 11 | 15A | Radio; Dimmer für Funkanzeige |
| 12 | 20A / 30A (Leistungsschalter) | Elektronischer Schaltmotor Allradantrieb; Elektrische Türschlösser; Power Lendenwirbel; Heckklappe elektrische Fensterheber |
| 13 | 15A | Antiblockiersystem; Bremsschaltsperre; Geschwindigkeitskontrolle; Brems-/Warnleuchten; Stop-Sense für elektronische Motorsteuerung |
| 14 | 20A (Leistungsschalter) | Elektrische Fensterheber; Fensterheber Heckklappe: Schalter Instrumententafel |
| fünfzehn | — | Nicht benutzt |
| 16 | 15A | Zigarettenanzünder |
| 17 | 10 A | Elektronische Übertragung; Messgeräte; Geschwindigkeitsmesser; Warnsummer/Gong-Modul; Warnanzeigen |
| 18 | 10 A | Rückhaltesystem für Airbags; Automatischer Tag-/Nachtspiegel; Bremsschaltsperre; Elektronisches Schaltmodul Allradantrieb; Overhead-Konsole; Tachometer |
ad vertisements
Motorraum-Sicherungskasten

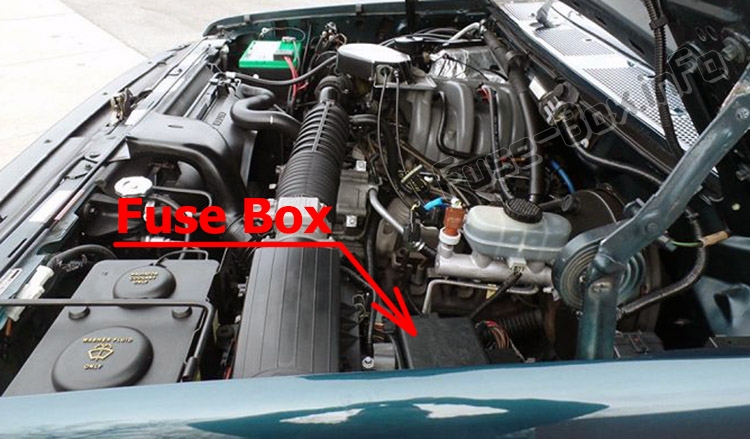

Lage des Sicherungskastens

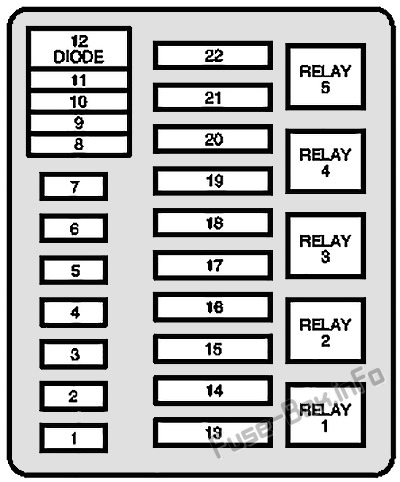

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Ampere. Bewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Audioleistung |
| 2 | 15A oder 30A | Antiblockierbremse (30A) oder Nebelscheinwerferrelais (15A) |
| 3 | 30A | Scheinwerfer-Blitz-to-Pass; Tagfahrlicht (nur Kanada); Horn; Geschwindigkeitskontrolle |
| 4 | 25A | Rückfahrscheinwerfer für Anhänger; Anhängerfahrleuchten |
| 5 | 15A | Antiblockiersystem; Rückfahrleuchten; Tagfahrlichtmodul (DRL) (nur Kanada); Geschwindigkeitskontrolle; Laderelais der Anhängerbatterie |
| 6 | 10 A | Anhänger Brems-/Blinkleuchte rechts |
| 7 | 10 A | Anhänger Brems-/Blinkleuchte links |
| 8 | 30A max | Antiblockiersystem |
| 9 | 20A max | Spule des Kraftstoffpumpenrelais; Antriebsstrang-Steuerungssystem |
| 10 | 20A max | Sicherungen Instrumententafel: 15,18; Starterrelaisspule |
| 11 | — | Nicht benutzt |
| 12 | Diode | Relais des Antriebsstrangsteuersystems |
| 13 | 50A max | Sicherungen Instrumententafel: 5,9,13 |
| 14 | 30A max | Heckscheibenheizung |
| fünfzehn | 50A max | Sicherungen Instrumententafel: 1, 7; Stromnetzbox: Sicherung 5 |
| 16 | 20A max | Kraftstoffpumpenspeisung |
| 17 | 50A max | Ladelampe der Lichtmaschine; Sicherungen Instrumententafel: 2, 6, 11,14,17; Stromnetzbox: Sicherung 22 |
| 18 | 30A max | Ladezustand der Anhängerbatterie |
| 19 | 40A max | Scheinwerfer |
| 20 | 50A max | Sicherungen Instrumententafel: 4, 8, 12,16 |
| 21 | 30A max | Anhängerbremse Vorschub |
| 22 | 20A max | Abholung durch Vertriebspartner; Zündspule; Relaisspule des Antriebsstrang-Steuerungssystems; Dickschichtintegriertes (TFI) Modul |
| Relais 1 | Antriebsstrang-Steuerungssystem | |
| Relais 2 | Benzinpumpe | |
| Relais 3 | Horn | |
| Relais 4 | Anhängerzug-Lauflampen | |
| Relais 5 | Pumpenmotor des Antiblockiersystems (ABS) |
Zusätzliche Sicherungen außerhalb der Hauptsicherungskästen
| Ampere. Bewertung | Stromkreisgeschützt | Ort |
|---|---|---|
| 22 Ampere Circ. Brkr. | Scheinwerfer & Fernlichtanzeige | Integriert mit Scheinwerferschalter |
| 12 Ga. Sicherungseinsatz | Lichtmaschine, 95 Amp | Beim Anlassen Motorrelais (Benzinmotor) |
| (2) 12 Ga. Sicherungseinsätze | Lichtmaschine, 130 Amp | Beim Anlassen Motorrelais (Dieselmotor) |
| (2) 14 Ga. Sicherungseinsätze | Diesel-Glühkerzen | Beim Starten des Motorrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Bronco?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
