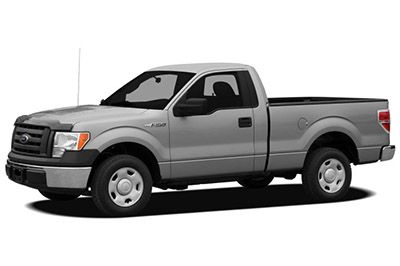

In diesem Artikel betrachten wir den Ford F-150 der zwölften Generation, der von 2009 bis 2014 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Ford F-150 2009, 2010, 2011, 2012, 2013 und 2014, informieren Sie sich über den Standort der Sicherungstafeln im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
Sicherungsanordnung Ford F150 2009-2014
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im Ford F-150 sind die Sicherungen №22 (Zigarrenanzünder), №33 (110-V-Wechselstromsteckdose, seit 2011), 65 (Hilfssteckdose (Instrumententafel)), №66 ( Zusatzsteckdose (in der Mittelkonsole) und №72 (Zusatzsteckdose (hinten)) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

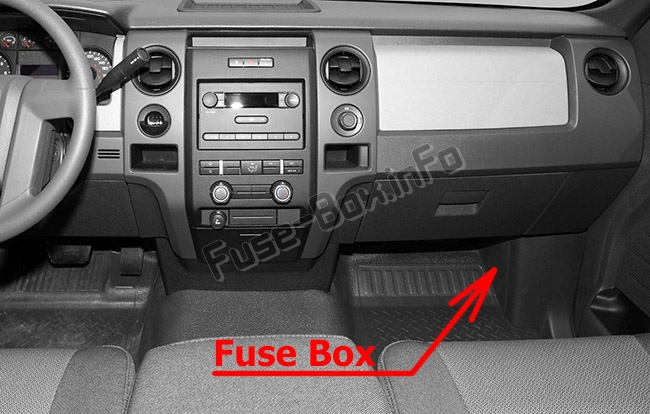

Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel hinter der Abdeckung.

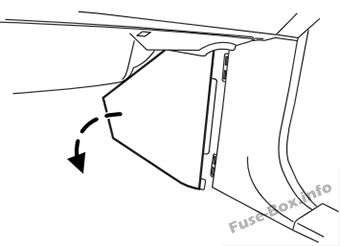

Um die Verkleidung für den Zugang zum Sicherungskasten zu entfernen, ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie seitlich weg und nehmen Sie sie ab.
Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Laschen auf beiden Seiten der Abdeckung ein und ziehen Sie die Abdeckung dann ab.
Um die Abdeckung des Sicherungskastens wieder anzubringen, setzen Sie den oberen Teil der Abdeckung auf die Sicherungstafel und drücken Sie dann auf den unteren Teil der Abdeckung, bis sie hörbar einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie richtig sitzt.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Hilfsrelaisbox (nur SVT Raptor)
Die Relaisbox befindet sich in der linken hinteren Ecke des Motorraums.
Sicherungskastendiagramme
ad vertisements
2009
Passagierabteil

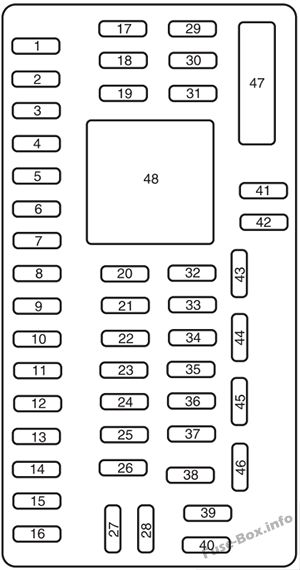

Belegung der Sicherungen im Fahrgastraum (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Monddach |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Nicht verwendet (Ersatz) |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, Brake Shift Interlock (BSI), SJB-Mikroprozessorleistung |
| 6 | 20A | Blinker, Bremsleuchten |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrischer Spiegelschalter, Stromversorgung des Memory-Sitzmoduls, Lenksäulenschalter |
| 13 | 5A | SYNCHRONISIEREN |
| 14 | 10 A | Nicht verwendet (Ersatz) |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Zündschaltervorschub |
| 17 | 20A | Alle Lock-Motor-Feeds |
| 18 | 20A | Fahrer-Memory-Sitzschalter |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer, Nebelscheinwerferanzeige |
| 22 | 15A | Parkleuchten, Seitenmarkierungsleuchten |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Innenraumbedarfsleuchten, Midbox-Stromversorgung |
| 26 | 10 A | Kombiinstrument, Magnetschalter zur Sperre der Schlüsselausgabe, Radio-Info-Display (CID), Radiotasten, Schlüsseleingabe-Gong |
| 27 | 20A | Nicht benutzt |
| 28 | 5A | Radiostummschaltung |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Deaktivierungsanzeige Beifahrerairbag |
| 31 | 10 A | Rückhaltesteuermodul |
| 32 | 10 A | Nicht integriertes Kompassmodul, Sitzmodul nur beheizt |
| 33 | 10 A | Anhängerbremssteuerung |
| 34 | 5A | Elektronische Sperrdifferenzialanzeige |
| 35 | 10 A | Parkassistent hinten |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Nicht verwendet (Ersatz) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio, Navigationsdisplay |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | EC-Spiegel, Türschlossschalterbeleuchtung, Funkzubehörverzögerung |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Beheizter Spiegel/Rücklichtrelais, Regensensor, Rückfahrkamera |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Frontwischerlogik, Gebläsemotorrelais |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach, elektrisch verschiebbare Hintergrundbeleuchtung |
| 48 | — | Verzögertes Zubehörrelais (Speist Sicherung 41 und Schutzschalter 47) |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteiler (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | PCM-Leistungsrelais |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Beheiztes Backlite-Relais |
| 5 | — | Nicht benutzt |
| 6 | — | Anhängerkupplung Standlichtrelais |
| 7 | — | Nicht benutzt |
| 8 | — | Benzinpumpe |
| 9 | — | Ladegerät für Anhängerkupplung |
| 10 | — | Nicht benutzt |
| 11 | 30A** | Leistungsstarke Trittbrettmotoren |
| 12 | — | Nicht benutzt |
| 13 | 30A ** | Anlasserrelais |
| 14 | 30A** | Elektrische Sitze für Passagiere |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Nicht benutzt |
| 17 | 30A** | Anhängerbremse |
| 18 | — | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | 20A** | 4×4-Modul (ESOF) |
| 21 | 30A** | Batterieladung des Anhängerschleppers |
| 22 | 20A** | Feuerzeug |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 10 A* | PCM (KAPWR), Kanisterentlüftungsmagnet, Getriebe, PCM-Relais |
| 27 | 20 A* | Kraftstoffpumpenrelais |
| 28 | — | Nicht benutzt |
| 29 | 10 A* | 4×4 |
| 30 | 10 A* | Klimakupplung |
| 31 | 20 A* | Anhängerkupplung Standlichtrelais |
| 32 | 40A** | Beheizte Hintergrundbeleuchtung/Spiegelrelais |
| 33 | — | Nicht benutzt |
| 34 | 40A** | PCM-Relais |
| 35 | — | Nicht benutzt |
| 36 | 30A** | Rollstabilitätskontrollmodul (RSC) |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Backup-Lampen |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | — | Nicht benutzt |
| 43 | 20 A* | Relais für Rückfahrscheinwerfer |
| 44 | — | Nicht benutzt |
| 45 | 20 A* | Anhängerkupplungs-Stopp-Wenderelais-Feed |
| 46 | 15 A* | Brems-Ein/Aus-Schalter (BOO) |
| 47 | 60A** | Rollstabilitätskontrollmodul (RSC) |
| 48 | — | Nicht benutzt |
| 49 | 30A** | Wischermotor, Waschpumpe |
| 50 | — | Nicht benutzt |
| 51 | 40A** | Gebläsemotorrelais |
| 52 | — | Nicht benutzt |
| 53 | 5A* | Antriebsstrangsteuermodul (PCM), 6R80-Getriebe |
| 54 | 5A* | 4×4-Modul, Rückfahrscheinwerfer, Roll Stability Control (RSC), Anhängerbatterie-Laderelais |
| 55 | 5A* | Elektronischer Kompassspiegel (nur 6R-Übertragung) |
| 56 | — | Nicht benutzt |
| 57 | — | Nicht benutzt |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15 A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nicht benutzt |
| 63 | — | Nicht benutzt |
| 64 | 30A** | Verstärker |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | — | Nicht benutzt |
| 68 | 20A** | 4×4-Modul |
| 69 | 30A** | Beheizte/gekühlte Beifahrersitze |
| 70 | — | Nicht benutzt |
| 71 | — | Nicht benutzt |
| 72 | 20A** | Zusatzsteckdose (Rückseite) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 15 A* | PCM – VPWR1 |
| 76 | 20 A* | VPWR2,VBV, MAF/IAT, CMS 12 und 22 mit 6R80 Getriebe, Bremse Ein/Aus Schalter (BOO) |
| 77 | 10 A* | VPWR3, elektrische Lüfterkupplung, Relaisspule für Klimaanlagenkupplung, Floor Shifter (4-Gang-Getriebe) |
| 78 | 25A* | Zündspulen, VPWR4 |
| 79 | 10 A* | CMS 4-Gang-Getriebe, 12 und 22 mit 4-Gang-Getriebe |
| 80 | 5A* | Lenkradbeleuchtung |
| 81 | — | Nicht benutzt |
| 82 | 10 A* | Traktionsbremssteuergerät (TBCM), Center High Mount Bremsleuchte (CHMSL), After Market CHMSL |
| 83 | — | Nicht benutzt |
| 84 | Diode | Klimakupplung |
| 85 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Monddach |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Nicht verwendet (Ersatz) |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, Brake Shift Interlock (BSI), SJB-Mikroprozessorleistung |
| 6 | 20A | Blinker, Bremsleuchten |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | GPS-Modul |
| 12 | 7,5A | Elektrischer Spiegelschalter, Stromversorgung des Memory-Sitzmoduls, Lenksäulenschalter |
| 13 | 5A | SYNC® |
| 14 | 10 A | Umgebungslichtmodul |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Zündschaltervorschub |
| 17 | 20A | Alle Lock-Motor-Feeds |
| 18 | 20A | Fahrer-Memory-Sitzschalter |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer, Nebelscheinwerferanzeige |
| 22 | 15A | Parkleuchten, Seitenmarkierungsleuchten |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Innenraumbedarfsleuchten, Midbox-Stromversorgung |
| 26 | 10 A | Kombiinstrument, Magnetschalter zur Sperre der Schlüsselausgabe, Radio-Info-Display (CID), Radiotasten, Schlüsseleingabe-Gong |
| 27 | 20A | Nicht benutzt |
| 28 | 5A | Radiostummschaltung |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Deaktivierungsanzeige Beifahrerairbag |
| 31 | 10 A | Rückhaltesteuermodul |
| 32 | 10 A | Nicht integriertes Kompassmodul, Sitzmodul nur beheizt |
| 33 | 10 A | Anhängerbremssteuerung |
| 34 | 5A | Elektronische Sperrdifferenzialanzeige |
| 35 | 10 A | Parkassistent hinten |
| 36 | 5A | Transceiver für passives Diebstahlschutzsystemce |
| 37 | 10 A | Relaisspulen nachrüsten |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio, Navigationsdisplay |
| 40 | 20A | Sitzheizung hinten Modul |
| 41 | 15A | Automatisch abblendender Rückspiegel, Türschlossschalterbeleuchtung, Radiozubehörverzögerung |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Beheizter Spiegel/Rücklichtrelais, Regensensor, Rückfahrkamera |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Frontwischerlogik, Gebläsemotorrelais |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach, elektrisch verschiebbare Hintergrundbeleuchtung |
| 48 | 15A | Verzögertes Zubehörrelais (versorgt Sicherung 41 und Leistungsschalter 47) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Powertrain Control Module (PCM) Leistungsrelais |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Beheiztes Backlite-Relais |
| 5 | — | Elektrisches Lüfterrelais (hohe Geschwindigkeit) |
| 6 | — | Anhängerkupplung Standlichtrelais |
| 7 | — | Nachrüstung 1 Relais |
| 8 | — | Benzinpumpe |
| 9 | — | Ladegerät für Anhängerkupplung |
| 10 | — | Nachrüster 2 Relais |
| 11 | 30A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Elektrolüfter |
| 13 | 30A** | Anlasserrelais |
| 14 | 30A** | Elektrische Sitze für Passagiere |
| fünfzehn | 40A** | Elektrolüfter |
| 16 | — | Nicht benutzt |
| 17 | 30A** | Anhängerbremse |
| 18 | 30A** | Aufrüster 1 |
| 19 | 30A** | Aufrüster 2 |
| 20 | 20A** | 4×4-Modul (ESOF) |
| 21 | 30A** | Batterieladung des Anhängerschleppers |
| 22 | 20A** | Feuerzeug |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nachrüstung 4 Relais |
| 25 | — | Beheiztes Spiegelrelais |
| 26 | 10 A* | PCM – Strom am Leben erhalten, Kanisterentlüftungsmagnet, Getriebe, PCM-Relais |
| 27 | 20 A* | Kraftstoffpumpenrelais |
| 28 | 10 A* | Aufrüster 4 |
| 29 | 10 A* | 4×4 |
| 30 | 10 A* | Klimakupplung |
| 31 | 20 A* | Anhängerkupplung Standlichtrelais |
| 32 | 40A** | Beheizte Hintergrundbeleuchtung |
| 33 | — | Nicht benutzt |
| 34 | 40A** | PCM-Relais |
| 35 | — | Nicht benutzt |
| 36 | 30A** | Rollstabilitätskontrollmodul (RSC) |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Rückfahrscheinwerfer Relais |
| 40 | — | Elektrisches Lüfterrelais |
| 41 | 15 A* | Beheizter Spiegel |
| 42 | — | Nicht benutzt |
| 43 | 20 A* | Relais für Rückfahrscheinwerfer |
| 44 | 15 A* | Aufrüster 3 |
| 45 | 20 A* | Anhängerkupplungs-Stopp-Wenderelais-Feed |
| 46 | 15 A* | Brems-Ein/Aus-Schalter (BOO) |
| 47 | 60A** | RSC-Modul |
| 48 | — | Nicht benutzt |
| 49 | 30A** | Wischermotor, Waschpumpe |
| 50 | — | Nicht benutzt |
| 51 | 40A** | Gebläsemotorrelais |
| 52 | — | Nicht benutzt |
| 53 | 5A* | PCM, 6R80-Getriebe |
| 54 | 5A* | 4×4-Modul, Rückfahrscheinwerfer, RSC, Laderelais für Anhängerkupplung |
| 55 | 5A* | Elektronischer Kompassspiegel (nur 6R-Übertragung) |
| 56 | — | Nicht benutzt |
| 57 | — | Nicht benutzt |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | — | Nicht benutzt |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nachrüstung 3 Relais |
| 63 | 25A** | Elektrolüfter |
| 64 | 30A** | Verstärker |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | — | Nicht benutzt |
| 68 | 20A** | 4×4-Modul |
| 69 | 30A** | Beheizte/gekühlte Beifahrersitze |
| 70 | — | Nicht benutzt |
| 71 | — | Nicht benutzt |
| 72 | 20A** | Zusatzsteckdose (Rückseite) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 15 A* | PCM – Spannungsleistung 1 |
| 76 | 20 A* | Spannung Leistung 2, Spannung – Batteriespannung, Luftmassenstrom/Ansauglufttemperatur, CMS 12 und 22 mit 6R80-Getriebe, Brems-Ein/Aus-Schalter (BOO) |
| 77 | 10 A* | Spannungsversorgung 3, elektrische Lüfterkupplung, Relaisspule für Klimaanlagenkupplung, Floor Shifter (4-Gang-Getriebe) |
| 78 | 15 A* | Zündspulen, Spannung Leistung 4 |
| 79 | 10 A* | CMS 4-Gang-Getriebe, 12 und 22 mit 4-Gang-Getriebe |
| 80 | 5A* | Lenkradbeleuchtung |
| 81 | — | Nicht benutzt |
| 82 | 10 A* | Trailer Brake Control Module (TBCM), After Market Center hoch montierte Bremsleuchte (CHMSL) |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Elektrisches Lüfterrelais (niedrige Geschwindigkeit) |
| * Mini-Sicherungen ** Patronensicherungen |
2011
ad vertisements
Passagierabteil

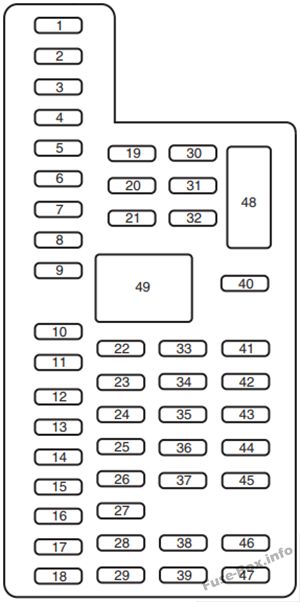

Belegung der Sicherungen im Fahrgastraum (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | SYNC® |
| 3 | 30A | Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenleuchten |
| 5 | 20A | Speichermodul |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Memory Sitzmodul |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Radiodisplay, GPS-Modul, Navigationsdisplay |
| 10 | 10 A | Betriebs-/Zusatzrelais |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung, Cargolampe |
| 13 | 15A | Blinker/Bremslicht rechts |
| 14 | 15A | Blinker/Bremslicht links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Hoch montierte Bremsleuchte |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Brems-Schaltsperre, Tastaturbeleuchtung, PCM-Wakeup, PATS |
| 19 | 20A | Audio-Verstärker |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Umgebungsbeleuchtung |
| 22 | 20A | Horn |
| 23 | 15A | Lenkradsteuermodul |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | Nicht verwendet (Ersatz) |
| 28 | 15A | Zündschloss |
| 29 | 20A | Radio/Navigation |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Verzögerung/Zubehör – Monddach, elektrische Fensterheber, Schlösser, Spiegelautomatik/Kompass |
| 33 | 10 A | Beheizte Sitze |
| 34 | 10 A | Rückfahrerkennungssystem, 4×4-Schalter, Rückfahrvideo, Offroad-Blinker (SVT Raptor) |
| 35 | 5A | Bergabfahrschalter (SVT Raptor) |
| 36 | 10 A | Rückhaltekontrollmodul, Insassenklassifizierungssystemmodul |
| 37 | 10 A | Anhängerbremssteuerung |
| 38 | 10 A | Verzögertes Zubehör – 110V Steckdose, Radio (AM/FiM) |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Upfitter Schalter (SVT Raptor) |
| 42 | 5A | Overdrive-Abbruchschalter |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Außenspiegelblinker |
| 48 | 30A Leistungsschalter | Elektrische Fensterheber hinten, Elektrisches Schiebefenster hinten |
| 49 | Relais | Verzögertes Zubehör |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls (PCM) (3.7L, 5.0L und 6.2L Motoren) |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Relais Heckscheibenheizung |
| 5 | — | Elektrisches Lüfterrelais (hohe Geschwindigkeit) |
| 6 | — | Anhängerkupplung (TT) Standlichtrelais |
| 7 | — | Lauf/Start-Relais |
| 8 | — | Kraftstoffpumpenrelais |
| 9 | — | TT Batterieladerelais |
| 10 | — | PCM-Relais (3,5-Liter-Motor) |
| 11 | 30A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Elektrolüfter |
| 12 | 50A** | Elektrolüfter (6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 13 | 30A** | Starterrelais Leistung |
| 14 | 30A** | Elektrischer Beifahrersitz |
| fünfzehn | 40A** | Elektrolüfter |
| fünfzehn | 50A** | Elektrolüfter (6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 16 | — | Nicht benutzt |
| 17 | 30A** | Anhängerbremssteuerung |
| 18 | 30A** | Aufrüster 1 (SVT Raptor) |
| 19 | 30A** | Aufrüster 2 (SVT Raptor) |
| 20 | 20A** | 4×4-Modul (elektronische Schaltung) |
| 21 | 30A** | TT Batterieladerelais Leistung |
| 22 | 20A** | Feuerzeug |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Vakuumpumpenrelais (3.5L Motor) |
| 26 | 10 A* | PCM – Keep-Alive-Power, PCM-Relaisspule, Kanisterentlüftungsmagnet (3,7 l, 5,0 l und 6,2 l Motoren) |
| 27 | 20 A* | Leistung des Kraftstoffpumpenrelais |
| 28 | 10 A* | Aufrüster 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 IWE-Magnetventil |
| 30 | 10 A* | Klimakupplung |
| 31 | 15 A* | Relaisleistung laufen/starten |
| 32 | 40A** | Leistung des Heckscheibenheizungsrelais |
| 33 | 40A** | 110V AC Steckdose power |
| 34 | 40A** | PCM-Relaisleistung (3.7L, 5.0L und 6.2L Motoren) |
| 34 | 50A** | PCM-Relaisleistung (3,5-Liter-Motor) |
| 35 | — | Nicht benutzt |
| 36 | 30A** | Wankstabilitätskontrolle (RSC)/Antiblockiersystem (ABS) |
| 37 | — | TT linkes Stopp/Wende-Relais |
| 38 | — | TT Rechts-Stopp/Wende-Relais |
| 39 | — | TT Rückfahrscheinwerfer Relais |
| 40 | — | Elektrisches Lüfterrelais |
| 41 | — | Nicht benutzt |
| 42 | 5A* | Spule laufen/starten |
| 43 | 15 A* | TT Rückfahrscheinwerfer Relaisleistung |
| 44 | 15 A* | Aufrüster 3 (SVT Raptor) |
| 45 | 10 A* | Lichtmaschinensensor (Nicht-6.2L-Motoren) |
| 46 | 10 A* | Brems-Ein/Aus-Schalter (BOO) |
| 47 | 60A** | RSC/ABS-Modul |
| 48 | 20A** | Monddach |
| 49 | 30A** | Wischer |
| 50 | — | Nicht benutzt |
| 51 | 40A** | Leistung des Gebläsemotorrelais |
| 52 | 5A* | Run/Start – Elektronische Servolenkung, Gebläserelaisspule |
| 53 | 5A* | Ausführen/Starten – PCM |
| 54 | 5A* | Run/Start – 4×4-Modul, Rückfahrscheinwerfer, RSC/ABS, TT-Batterieladerelaisspule, Heckscheibenheizung-Relaisspule |
| 55 | — | Nicht benutzt |
| 56 | 15 A* | Beheizte Spiegel |
| 57 | — | Nicht benutzt |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Wischermotorrelais |
| 63 | 25A** | Elektrolüfter |
| 64 | 40A** | Leistung des Vakuumpumpenrelais (3,5-Liter-Motor) |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | 20A** | TT Parkleuchten Relais Leistung |
| 68 | 25A** | 4×4-Modul |
| 69 | 30A** | Beheizte/gekühlte Beifahrersitze |
| 70 | — | Nicht benutzt |
| 71 | 20A** | Beheizte Rücksitze |
| 72 | 20A** | Zusatzsteckdose (Rückseite) |
| 73 | 20A** | TT Brems-/Blinker Relais Leistung |
| 74 | 30A** | Elektrischer Fahrersitz/Speichermodul |
| 75 | 15 A* | PCM – Spannung Leistung 1 (3.7L, 5.0L, 6.2L Motoren PCM-Modul) |
| 75 | 25A* | PCM – Spannung Leistung 1 (3,5-Liter-Motor-PCM-Modul) |
| 76 | 20 A* | PCM – Spannungsleistung 2 (Allgemeine Antriebsstrangkomponenten, Luftmassenmesser/Ansauglufttemperatursensor) (3,7-Liter-, 5,0-Liter-, 6,2-Liter-Motoren) |
| 76 | 20 A* | PCM – Spannungsversorgung 2 (Allgemeine Antriebsstrangkomponenten, Kanisterentlüftungsmagnet) (3,5-Liter-Motor) |
| 77 | 10 A* | PCM – Spannung Leistung 3 (Emissionsrelevante Antriebsstrangkomponenten, elektrische Lüfterrelaisspule) |
| 78 | 15 A* | PCM – Spannungsleistung 4 – Zündspulen (3.5L, 3.7L, 5.0L Motoren) |
| 78 | 20 A* | PCM – Spannungsleistung 4 – Zündspulen (6.2L Motor) |
| 79 | 5A* | Regensensor |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Elektrisches Lüfterrelais (niedrige Geschwindigkeit) |
| * Mini-Sicherung ** Patronensicherung |
Hilfsrelaisbox
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Nachrüstung 1 Relais |
| 2 | — | Nachrüster 2 Relais |
| 3 | — | Nachrüstung 3 Relais |
| 4 | — | Nachrüstung 4 Relais |
| 5 | — | Nicht benutzt |
| 6 | — | Nicht benutzt |
2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | SYNC® |
| 3 | 30A | Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenleuchten |
| 5 | 20A | Speichermodul |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Memory Sitzmodul |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Radiodisplay, GPS-Modul, Navigationsdisplay |
| 10 | 10 A | Betriebs-/Zusatzrelais |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung, Cargolampe |
| 13 | 15A | Blinker/Bremslicht rechts |
| 14 | 15A | Blinker/Bremslicht links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Hoch montierte Bremsleuchte |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Brems-Schaltsperre, Tastaturbeleuchtung, PCM-Wakeup, PATS |
| 19 | 20A | Audio-Verstärker |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Umgebungsbeleuchtung |
| 22 | 20A | Horn |
| 23 | 15A | Lenkradsteuermodul |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | Nicht verwendet (Ersatz) |
| 28 | 15A | Zündschloss |
| 29 | 20A | Radio/Navigation |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Verzögerung/Zubehör – Monddach, elektrische Fensterheber, Schlösser, Spiegelautomatik/Kompass |
| 33 | 10 A | Beheizte Sitze |
| 34 | 10 A | Rückfahrerkennungssystem, 4×4-Schalter, Rückfahrvideo, Offroad-Blinker (SVT Raptor) |
| 35 | 5A | Bergabfahrschalter (SVT Raptor) |
| 36 | 10 A | Rückhaltekontrollmodul, Insassenklassifizierungssystemmodul |
| 37 | 10 A | Anhängerbremssteuerung |
| 38 | 10 A | Verzögertes Zubehör – 110V Steckdose, Radio (AM/FM) |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Upfitter Schalter (SVT Raptor) |
| 42 | 5A | Overdrive-Abbruchschalter |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Außenspiegelblinker |
| 48 | 30A Leistungsschalter | Elektrische Fensterheber hinten, Elektrisches Schiebefenster hinten |
| 49 | Relais | Verzögertes Zubehör |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | Relais des Antriebsstrangsteuermoduls (PCM) (3.7L, 5.0L und 6.2L Motoren) | |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Relais Heckscheibenheizung |
| 5 | — | Elektrisches Lüfterrelais (hohe Geschwindigkeit) |
| 6 | — | Anhängerkupplung (TT) Standlichtrelais |
| 7 | — | Lauf/Start-Relais |
| 8 | — | Kraftstoffpumpenrelais |
| 9 | — | TT Batterieladerelais |
| 10 | — | PCM-Relais (3,5-Liter-Motor) |
| 11 | 30A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Elektrolüfter |
| 12 | 50A** | Elektrolüfter (6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 13 | 30A** | Starterrelais Leistung |
| 14 | 30A** | Elektrischer Beifahrersitz |
| fünfzehn | 40A** | Elektrolüfter |
| fünfzehn | 50A** | Elektrolüfter (6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 16 | — | Nicht benutzt |
| 17 | 30A** | Anhängerbremssteuerung |
| 18 | 30A** | Aufrüster 1 (SVT Raptor) |
| 19 | 30A** | Aufrüster 2 (SVT Raptor) |
| 20 | 20A** | 4×4-Modul (elektronische Schaltung) |
| 21 | 30A** | TT Batterieladerelais Leistung |
| 22 | 20A** | Feuerzeug |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Vakuumpumpenrelais (3.5L Motor) |
| 26 | 10 A* | PCM – Keep-Alive-Power, PCM-Relaisspule, Kanisterentlüftungsmagnet (3,7 l, 5,0 l und 6,2 l Motoren) |
| 27 | 20 A* | Leistung des Kraftstoffpumpenrelais |
| 28 | 10 A* | Aufrüster 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 IWE-Magnetventil |
| 30 | 10 A* | Klimakupplung |
| 31 | 15 A* | Relaisleistung laufen/starten |
| 32 | 40A** | Leistung des Heckscheibenheizungsrelais, Leistung des beheizten Spiegelrelais |
| 33 | 40A** | 110V AC Steckdose power |
| 34 | 40A** | PCM-Relaisleistung (3.7L, 5.0L und 6.2L Motoren) |
| 34 | 50A** | PCM-Relaisleistung (3,5-Liter-Motor) |
| 35 | — | Nicht benutzt |
| 36 | 30A** | Wankstabilitätskontrolle (RSC)/Antiblockiersystem CABS) |
| 37 | — | TT linkes Stopp/Wende-Relais |
| 38 | — | TT Rechts-Stopp/Wende-Relais |
| 39 | — | TT Rückfahrscheinwerfer Relais |
| 40 | — | Elektrisches Lüfterrelais |
| 41 | 15 A* | Frontkamera-Waschmaschine (SVT Raptor) |
| 42 | 5A* | Spule laufen/starten |
| 43 | 15 A* | TT Rückfahrscheinwerfer Relaisleistung |
| 44 | 15 A* | Aufrüster 3 (SVT Raptor) |
| 45 | 10 A* | Lichtmaschinensensor (Nicht-6.2L-Motoren) |
| 46 | 10 A* | Brems-Ein/Aus-Schalter (BOO) |
| 47 | 60A** | RSC/ABS-Modul |
| 48 | 20A** | Monddach |
| 49 | 30A** | Wischer |
| 50 | — | Nicht benutzt |
| 51 | 40A** | Leistung des Gebläsemotorrelais |
| 52 | 5A* | Run/Start – Elektronische Servolenkung, Gebläserelaisspule |
| 53 | 5A* | Ausführen/Starten – PCM |
| 54 | 5A* | Run/Start – 4×4-Modul, Rückfahrscheinwerfer, RSC/ABS, TT-Batterieladerelaisspule, Heckscheibenheizung-Relaisspule, Frontkamera-Waschanlagenrelaisspule (SVT Raptor) |
| 55 | — | Nicht benutzt |
| 56 | 15 A* | Beheizte Spiegel |
| 57 | — | Nicht benutzt |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Wischermotorrelais |
| 63 | 25A** | Elektrolüfter |
| 64 | 40A** | Leistung des Vakuumpumpenrelais (3,5-Liter-Motor) |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | 20A** | TT Parkleuchten Relais Leistung |
| 68 | 25A** | 4×4-Modul |
| 69 | 30A** | Beheizte/gekühlte Beifahrersitze |
| 70 | — | Nicht benutzt |
| 71 | 20A** | Beheizte Rücksitze |
| 72 | 20A** | Zusatzsteckdose (Rückseite) |
| 73 | 20A** | TT Brems-/Blinker Relais Leistung |
| 74 | 30A** | Elektrischer Fahrersitz/Speichermodul |
| 75 | 15 A* | PCM – Spannung Leistung 1 (3.7L, 5.0L, 6.2L Motoren PCM-Modul) |
| 75 | 25A* | PCM – Spannung Leistung 1 (3,5-Liter-Motor-PCM-Modul) |
| 76 | 20 A* | PCM – Spannungsleistung 2 (Allgemeine Antriebsstrangkomponenten, Luftmassenmesser/Ansauglufttemperatursensor) (3,7-Liter-, 5,0-Liter-, 6,2-Liter-Motoren) |
| 76 | 20 A* | PCM – Spannungsversorgung 2 (Allgemeine Antriebsstrangkomponenten, Kanisterentlüftungsmagnet) (3,5-Liter-Motor) |
| 77 | 10 A* | PCM – Spannung Leistung 3 (Emissionsrelevante Antriebsstrangkomponenten, elektrische Lüfterrelaisspule) |
| 78 | 15 A* | PCM – Spannungsleistung 4 – Zündspulen (3.5L, 3.7L, 5.0L Motoren) |
| 20 A* | PCM – Spannungsleistung 4 – Zündspulen (6.2L Motor) | |
| 79 | 5A* | Regensensor |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Elektrisches Lüfterrelais (niedrige Geschwindigkeit) |
| * Mini-Sicherung ** Patronensicherung |
Hilfsrelaisbox
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Nachrüstung 1 Relais |
| 2 | — | Nachrüster 2 Relais |
| 3 | — | Nachrüstung 3 Relais |
| 4 | — | Nachrüstung 4 Relais |
| 5 | — | Relais der Frontkamera-Waschanlage |
| 6 | — | Nicht benutzt |
2013
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | SYNC , Anzeigemodul (8 Zoll) |
| 3 | 30A | Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenleuchten |
| 5 | 20A | Speichermodul |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Memory Sitzmodul |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Radiodisplay, GPS-Modul, Elektrik-Finish-Panel-Modul |
| 10 | 10 A | Betriebs-/Zusatzrelais |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung, Cargolampe |
| 13 | 15A | Blinker/Bremslicht rechts |
| 14 | 15A | Blinker/Bremslicht links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Hoch montierte Bremsleuchte |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Brems-Schaltsperre, Tastaturbeleuchtung, Wakeup des Antriebsstrangsteuermoduls, Passives Diebstahlschutzsystem |
| 19 | 20A | Audio-Verstärker |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Nicht verwendet (Ersatz) |
| 22 | 20A | Horn |
| 23 | 15A | Lenkradsteuermodul |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | Nicht verwendet (Ersatz) |
| 28 | 15A | Zündschloss |
| 29 | 20A | Radio |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Bremse ein/aus – Instrumententafel, Motor |
| 32 | 15A | Verzögerung/Zubehör – Schiebedach, elektrische Fensterheber, Schlösser, automatisch abblendender Spiegel/Kompass, Teleskopspiegel für Anhängerkupplung |
| 33 | 10 A | Sitzheizung hinten |
| 34 | 10 A | Rückfahrerkennungssystem, 4×4-Schalter, Heckvideo, Offroad-Blinker (SVT Raptor), Frontvideo (SVT Raptor), Kameraspleißmodul (SVT Raptor) |
| 35 | 5A | Bergabfahrschalter (SVT Raptor) |
| 36 | 10 A | Rückhaltekontrollmodul, Insassenklassifizierungssystemmodul |
| 37 | 10 A | Anhängerbremssteuerung |
| 38 | 10 A | Verzögertes Zubehör – 110-Volt-Steckdose, Radio |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Upfitter Schalter (SVT Raptor) |
| 42 | 5A | Overdrive-Abbruchschalter |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Außenspiegelblinker |
| 48 | 30A Leistungsschalter | Elektrische Fensterheber, Elektrisches Schiebefenster nach hinten |
| 49 | Relais | Verzögertes Zubehör |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls (3.7L-, 5.0L- und 6.2L-Motoren) |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Relais Heckscheibenheizung |
| 5 | — | Elektrisches Lüfterrelais (hohe Geschwindigkeit) |
| 6 | — | Anhängerkupplung Standlichtrelais |
| 7 | — | Lauf/Start-Relais |
| 8 | — | Kraftstoffpumpenrelais |
| 9 | — | Batterieladerelais Anhängerkupplung |
| 10 | — | Relais des Antriebsstrangsteuermoduls (3,5-Liter-Motor) |
| 11 | 30A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Elektrolüfter (3.7L, 5.0L) |
| 12 | 50A** | Elektrolüfter (3,5 l, 6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 13 | 30A** | Starterrelais Leistung |
| 14 | 30A** | Elektrischer Beifahrersitz |
| fünfzehn | 40A** | Elektrolüfter (3.7L, 5.0L) |
| fünfzehn | 50A** | Elektrolüfter (3,5 l, 6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 16 | 20A** | Scheinwerfer mit hoher Intensitätsentladung – Beifahrerseite |
| 17 | 30A** | Anhängerbremssteuerung |
| 18 | 30A** | Aufrüster 1 (SVT Raptor) |
| 19 | 30A** | Aufrüster 2 (SVT Raptor) |
| 20 | 20A** | 4×4-Modul (elektronische Schaltung) |
| 21 | 30A** | Strom des Laderelais der Anhängerkupplung |
| 22 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 10 A* | Antriebsstrang-Steuermodul – hält Strom und Relaisspule am Leben, Kanister-Entlüftungsmagnet (3,7-l-, 5,0-l- und 6,2-l-Motoren) |
| 27 | 20 A* | Leistung des Kraftstoffpumpenrelais |
| 28 | 10 A* | Aufrüster 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 integriertes Radende-Magnetventil |
| 30 | 10 A* | A/C Kupplungsrelais Leistung |
| 31 | 15 A* | Relaisleistung laufen/starten |
| 32 | 40A** | Leistung des Heckscheibenheizungsrelais, Leistung des beheizten Spiegelrelais |
| 33 | 40A** | 110 Volt Wechselstrom-Steckdose |
| 34 | 40A** | Relaisleistung des Antriebsstrangsteuermoduls (3.7L, 5.0L und 6.2L Motoren) |
| 34 | 50A** | Relaisleistung des Antriebsstrangsteuermoduls (3,5-Liter-Motor) |
| 35 | 20A** | Scheinwerfer mit Hochdruckentladung – Fahrerseite |
| 36 | 30A** | Wankstabilitätskontrolle / Antiblockiersystem |
| 37 | — | Anhängerkupplung links Stopp/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrscheinwerfer Anhängerkupplung |
| 40 | — | Elektrisches Lüfterrelais |
| 41 | 15 A* | Frontkamera-Waschmaschine (SVT Raptor) |
| 42 | 5A* | Relaisspule laufen/starten |
| 43 | 15 A* | Stromversorgung des Anhängerkupplungs-Rückfahrscheinwerferrelais |
| 44 | 15 A* | Upfitter 3 (SVT Raptor), Anhängerkupplung elektrisch anklappbare Spiegel |
| 45 | 10 A* | Lichtmaschinensensor (3.5L, 3.7L und 5.0L Motoren) |
| 46 | 10 A* | Bremse Ein/Aus-Schalter |
| 47 | 60A** | Wankstabilitätskontrolle / Antiblockiersystemmodul |
| 48 | 20A** | Monddach |
| 49 | 30A** | Leistung des Wischerrelais |
| 50 | — | Nicht benutzt |
| 51 | 40A** | Leistung des Gebläsemotorrelais |
| 52 | 5A* | Run/Start – Elektronische Servolenkung, Gebläserelaisspule |
| 53 | 5A* | Run/Start – Antriebsstrang-Steuermodul |
| 54 | 5A* | Run/Start – 4×4-Modul, Rückfahrscheinwerfer, Wankstabilitätskontrolle/Antiblockiersystem, Laderelaisspule für Anhängerkupplung, Relaisspule für Heckscheibenheizung, Relaisspule für Frontkamera-Waschanlage (SVT Raptor) |
| 55 | — | Nicht benutzt |
| 56 | 15 A* | Beheizte Spiegel |
| 57 | — | Nicht benutzt |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Wischermotorrelais |
| 63 | 25A** | Leistung des elektrischen Lüfterrelais |
| 64 | — | Nicht benutzt |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | 20A** | Anhängerkupplung Standlicht Relais Strom |
| 68 | 25A** | 4×4-Modul, 4×2-Elocker-Modul |
| 69 | 30A** | Beheizte oder beheizbare/gekühlte Sitze vorn |
| 70 | — | Nicht benutzt |
| 71 | 20A** | Beheizte Rücksitze |
| 72 | 20A** | Zusatzsteckdose (hinten) |
| 73 | 20A** | Anhängerkupplung Stopp/Blinker Relais Strom |
| 74 | 30A** | Elektrischer Fahrersitz/Speichermodul |
| 75 | 15 A* | Antriebsstrangsteuermodul -Spannungsleistung 1 (3.7L, 5.0L, 6.2L Motoren) |
| 75 | 25A* | Antriebsstrangsteuermodul -Spannungsleistung 1 (3,5-Liter-Motor) |
| 76 | 20 A* | Antriebsstrangsteuermodul -Spannungsleistung 2 (Allgemeine Antriebsstrangkomponenten, Luftmassenstrom-/Ansauglufttemperatursensor) (3,7 l, 5,0 l, 6,2 l Motoren) |
| 76 | 20 A* | Antriebsstrangsteuermodul -Spannungsversorgung 2 (Allgemeine Antriebsstrangkomponenten, Kanisterentlüftungsmagnet) (3,5-Liter-Motor) |
| 77 | 10 A* | Antriebsstrangsteuermodul -Voltage power 3 (emissionsbezogene Antriebsstrangkomponenten, elektrische Lüfterrelaisspule) |
| 78 | 15 A* | Antriebsstrangsteuermodul -Spannungsleistung 4 – Zündspulen (3,5-Liter-, 3,7-Liter-, 5,0-Liter-Motoren) |
| 78 | 20 A* | Antriebsstrangsteuermodul -Spannungsleistung 4 – Zündspulen (6.2L Motor) |
| 79 | 5A* | Regensensor |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Elektrisches Lüfterrelais (niedrige Geschwindigkeit) |
| * Mini-Sicherung ** Patronensicherung |
Hilfsrelaisbox
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Nachrüstung 1 Relais |
| 2 | — | Nachrüster 2 Relais |
| 3 | — | Nachrüstung 3 Relais |
| 4 | — | Nachrüstung 4 Relais |
| 5 | — | Relais der Frontkamera-Waschanlage |
| 6 | — | Nicht benutzt |
2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | SYNC , Anzeigemodul (8 Zoll) |
| 3 | 30A | Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenleuchten |
| 5 | 20A | Speichermodul |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Memory Sitzmodul |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Radiodisplay, GPS-Modul, Elektrik-Finish-Panel-Modul |
| 10 | 10 A | Betriebs-/Zusatzrelais |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung, Cargolampe |
| 13 | 15A | Blinker/Bremslicht rechts |
| 14 | 15A | Blinker/Bremslicht links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Hoch montierte Bremsleuchte |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Brems-Schaltsperre, Tastaturbeleuchtung, Wake-up des Antriebsstrangsteuermoduls, Passives Diebstahlschutzsystem |
| 19 | 20A | Audio-Verstärker |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Nicht verwendet (Ersatz) |
| 22 | 20A | Horn |
| 23 | 15A | Lenkradsteuermodul |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | Nicht verwendet (Ersatz) |
| 28 | 15A | Zündschloss |
| 29 | 20A | Radio |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Bremse ein/aus – Instrumententafel, Motor |
| 32 | 15A | Verzögerung/Zubehör – Schiebedach, elektrische Fensterheber, Schlösser, automatisch abblendender Spiegel/Kompass, Teleskopspiegel für Anhängerkupplung |
| 33 | 10 A | Sitzheizung hinten |
| 34 | 10 A | Rückfahrerkennungssystem, 4×4-Schalter, Heckvideo, Offroad-Blinker (SVT Raptor), Frontvideo (SVT Raptor), Kameraspleißmodul (SVT Raptor) |
| 35 | 5A | Bergabfahrschalter (SVT Raptor) |
| 36 | 10 A | Rückhaltekontrollmodul, Insassenklassifizierungssystemmodul |
| 37 | 10 A | Anhängerbremssteuerung |
| 38 | 10 A | Verzögertes Zubehör – 110-Volt-Steckdose, Radio |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Zusatzschalter (SVT Raptor) |
| 42 | 5A | Overdrive-Abbruchschalter |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Außenspiegelblinker |
| 48 | 30A Schutzschalter | Elektrische Fensterheber, Elektrisches Schiebefenster nach hinten |
| 49 | Relais | Verzögertes Zubehör |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | Relais | Antriebsstrangsteuermodul (3.7L, 5.0L und 6.2L Motoren) |
| 2 | Relais | Anlasser |
| 3 | Relais | Gebläsemotor |
| 4 | Relais | Heckscheibenheizung |
| 5 | Relais | Elektrolüfter (hohe Geschwindigkeit) |
| 6 | Relais | Anhängerkupplung Parkleuchte |
| 7 | Relais | Ausführen/Starten |
| 8 | Relais | Benzinpumpe |
| 9 | Relais | Ladegerät für Anhängerkupplung |
| 10 | Relais | Antriebsstrangsteuermodul (3,5-Liter-Motor) |
| 11 | 30A* | Leistungsstarke Trittbrettmotoren |
| 12 | 40A* | Elektrolüfter (3.7L, 5.0L) |
| 12 | 50A* | Elektrolüfter (3,5 l, 6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 13 | 30A* | Starterrelais Leistung |
| 14 | 30A* | Elektrischer Beifahrersitz |
| fünfzehn | 40A* | Elektrolüfter (3.7L, 5.0L) |
| fünfzehn | 50A* | Elektrolüfter (3,5 l, 6,2 l mit max. Anhängerkupplung, SVT Raptor) |
| 16 | 20A* | Scheinwerfer mit Hochdruckentladung -Beifahrerseite |
| 17 | 30A* | Anhängerbremssteuerung |
| 18 | 30A* | Hilfsschalter 1 (SVT Raptor) |
| 19 | 30A* | Hilfsschalter 2 (SVT Raptor) |
| 20 | 20A* | 4×4-Modul (elektronische Schaltung) |
| 21 | 30A* | Strom des Laderelais der Anhängerkupplung |
| 22 | 20A* | Zusatzsteckdose (Instrumententafel) |
| 23 | Relais | Klimaanlage Kupplung |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 10 A** | Antriebsstrang-Steuermodul – hält Strom und Relaisspule am Leben, Kanister-Entlüftungsmagnet (3,7-l-, 5,0-l- und 6,2-l-Motoren) |
| 27 | 20A** | Leistung des Kraftstoffpumpenrelais |
| 28 | 10 A** | Hilfsschalter 4 (SVT Raptor) |
| 29 | 10 A** | 4×4 integriertes Radende-Magnetventil |
| 30 | 10 A** | Leistung des Klimaanlagenkupplungsrelais |
| 31 | 15A** | Relaisleistung laufen/starten |
| 32 | 40A* | Leistung des Heckscheibenheizungsrelais, Leistung des beheizten Spiegelrelais |
| 33 | 40A* | 110-Volt-Wechselstrom-Steckdose |
| 34 | 40A* | Relaisleistung des Antriebsstrangsteuermoduls (3.7L, 5.0L und 6.2L Motoren) |
| 34 | 50A* | Relaisleistung des Antriebsstrangsteuermoduls (3,5-Liter-Motor) |
| 35 | 20A* | Scheinwerfer mit Hochdruckentladung – Fahrerseite |
| 36 | 30A* | Wankstabilitätskontrolle / Antiblockiersystem |
| 37 | Relais | Anhänger schleppen links stoppen/abbiegen |
| 38 | Relais | Anhänger abschleppen rechts stoppen/abbiegen |
| 39 | Relais | Rückfahrscheinwerfer für Anhängerkupplung |
| 40 | Relais | Elektrolüfter |
| 41 | 15A** | Frontkamera-Waschmaschine (SVT Raptor) |
| 42 | 5A** | Relaisspule laufen/starten |
| 43 | 15A** | Stromversorgung des Anhängerkupplungs-Rückfahrscheinwerferrelais |
| 44 | 15A** | Zusatzschalter 3 (SVT Raptor), Anhängerkupplung elektrisch anklappbare Spiegel |
| 45 | 10 A** | Lichtmaschinensensor (3.5L, 3.7L und 5.0L Motoren) |
| 46 | 10 A** | Bremse Ein/Aus-Schalter |
| 47 | 60A* | Wankstabilitätskontrolle / Antiblockiersystemmodul |
| 48 | 20A* | Monddach |
| 49 | 30A* | Leistung des Wischerrelais |
| 50 | — | Nicht benutzt |
| 51 | 40A* | Leistung des Gebläsemotorrelais |
| 52 | 5A** | Run/Start – Elektronische Servolenkung, Gebläserelaisspule |
| 53 | 5A** | Run/Start – Antriebsstrang-Steuermodul |
| 54 | 5A** | Run/Start – 4×4-Modul, Rückfahrscheinwerfer, Wankstabilitätskontrolle/Antiblockiersystem, Laderelaisspule für Anhängerkupplung, Relaisspule für Heckscheibenheizung, Relaisspule für Frontkamera-Waschanlage (SVT Raptor) |
| 55 | — | Nicht benutzt |
| 56 | 15A** | Beheizte Spiegel |
| 57 | — | Nicht benutzt |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | Relais | Scheibenwischermotor |
| 63 | 25A* | Leistung des elektrischen Lüfterrelais |
| 64 | — | Nicht benutzt |
| 65 | 20A* | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A* | Zusatzsteckdose (innerhalb der Mittelkonsole) |
| 67 | 20A* | Anhängerkupplung Standlicht Relais Strom |
| 68 | 25A* | 4×4-Modul, 4×2-Elocker-Modul |
| 69 | 30A* | Beheizte oder beheizbare/gekühlte Sitze vorn |
| 70 | — | Nicht benutzt |
| 71 | 20A* | Beheizte Rücksitze |
| 72 | 20A* | Zusatzsteckdose (hinten) |
| 73 | 20A* | Anhängerkupplung Stopp/Blinker Relais Strom |
| 74 | 30A* | Elektrischer Fahrersitz/Speichermodul |
| 75 | 15A** | Antriebsstrangsteuermodul – Spannung Leistung 1 (3.7L, 5.0L, 6.2L Motoren) |
| 75 | 25A** | Antriebsstrangsteuermodul – Spannung Leistung 1 (3,5-Liter-Motor) |
| 76 | 20A** | Antriebsstrangsteuermodul – Spannungsleistung 2: Allgemeine Antriebsstrangkomponenten (Luftmassenstrom-/Ansauglufttemperatursensor – 3,7 l, 5,0 l, 6,2 l Motoren) (Kanisterentlüftungsmagnetventil – 3,5 l Motor) |
| 77 | 10 A** | Antriebsstrang-Steuermodul – Spannung Leistung 3 (emissionsbezogene Antriebsstrangkomponenten, elektrische Lüfterrelaisspule) |
| 78 | 15A** | Antriebsstrangsteuermodul – Spannungsleistung 4 – Zündspulen (3,5-Liter-, 3,7-Liter-, 5,0-Liter-Motoren) |
| 78 | 20A** | Antriebsstrangsteuermodul – Spannungsleistung 4 – Zündspulen (6.2L-Motor) |
| 79 | 5A** | Regensensor |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | Relais | Elektrolüfter (niedrige Geschwindigkeit) |
| * Patronensicherungen ** Mini-Sicherungen |
Hilfsrelaisbox
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | Relais | Hilfsschalter 1 |
| 2 | Relais | Hilfsschalter 2 |
| 3 | Relais | Hilfsschalter 3 |
| 4 | Relais | Hilfsschalter 4 |
| 5 | Relais | Frontkamera-Waschmaschine |
| 6 | — | Nicht benutzt |
