Die Sicherungskasten und das Relais für Ford F-650 / F-750 (2017-2019..)

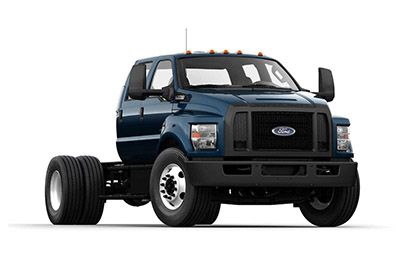

In diesem Artikel betrachten wir den Ford F-650 / F-750 der achten Generation, der von 2016 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme von Ford F-650 und F-750 2017, 2018 und 2019 , Informationen über die Lage der Sicherungstafeln im Fahrzeuginnenraum und die Belegung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.

der Inhalt

Sicherungsanordnung Ford F650 / F750 2017-2019…
Passagierabteil
Motorraum
2017, 2018, 2019

Sicherungsanordnung Ford F650 / F750 2017-2019…

Die Sicherungen des Zigarettenanzünders (Steckdose) im Ford F-650 / F-750 sind die Sicherungen №82 und 83 im Motorraum-Sicherungskasten.

Lage des Sicherungskastens

Passagierabteil

Der Sicherungskasten befindet sich im Beifahrerfußraum hinter der Abdeckung. Lage der Sicherungen im Fahrgastraum: Ford F-650, F-750 (2017, 2018, 2019-...)

Motorraum

Der Stromverteiler befindet sich im Motorraum. Lage der Sicherungen im Motorraum: Ford F-650, F-750 (2017, 2018, 2019-...)

Sicherungskastendiagramme

ad vertisements

2017, 2018, 2019

Passagierabteil

Schaltplan Sicherungskasten Innenraum: Ford F-650, F-750 (2017, 2018, 2019)

Belegung der Sicherungen im Fahrgastraum (2017, 2018, 2019)

Sicherungs- oder Relaisnummer	Sicherungsbewertung	Geschützte Komponenten
1	30A	Fensterhebermotor links vorne.
2	15A	Nachrüstrelais #4.
3	30A	Fensterhebermotor vorne rechts.
4	10 A	Innenleuchten.
5	20A	Nicht verwendet (Ersatz).
6	5A	Nicht verwendet (Ersatz).
7	7,5 A	Spiegelschalter elektrisch.
8	10 A	Nicht verwendet (Ersatz).
9	10 A	Nachrüstrelais #3.
10	10 A	Nicht verwendet (Ersatz).
11	10 A	Ford Telematik Batteriespeisung.
12	15A	Innenbeleuchtung.
13	15A	Blinker und Bremslicht rechts.
14	15A	Blinker und Bremslicht links.
fünfzehn	15A	Mittelhoch montierte Bremsleuchte. Rückfahrleuchten.
16	10 A	Abblendlicht rechts.
17	10 A	Abblendlicht linker Scheinwerfer.
18	10 A	Wakeup des Antriebsstrangsteuermoduls. Bremsschaltsperre.
19	20A	Nicht verwendet (Ersatz).
20	20A	Elektrische Türschlösser.
21	10 A	Ein-/Ausschalter der Bremse.
22	20A	Horn.
23	15A	Kombiinstrument.
24	15A	Diagnosestecker. Relais elektrisch anklappbarer Spiegel. Lenkradsteuermodul. Ferngesteuerter, schlüsselloser Eintritt.
25	15A	Nicht verwendet (Ersatz).
26	5A	Lenkradsteuermodul.
27	20A	Nicht verwendet (Ersatz).
28	15A	Zündschloss.
29	20A	Radio. SYNC.
30	15A	Parkleuchten. Relaisspule Anhängerkupplung Standlicht.
31	5A	Ein-/Ausschalter für die Anhängerbremse durch den Kunden zugänglich.
32	15A	Verzögerte Zubehörleistung. Beleuchtung des Fahrer- und Beifahrertürschlossschalters. 110 Volt Wechselrichtermodul. Teleskopspiegelschalter.
33	10 A	Nicht verwendet (Ersatz).
34	10 A	Ausführen/Starten des zusätzlichen Übersetzermoduls.
35	5A	Schleppen/Schleppen laufen/starten.
36	10 A	Tankauswahlschalter.
37	10 A	Zuheizer.
38	10 A	Verzögerte Zubehörleistung. AM/FM-Basisradio.
39	15A	Fernlicht linker und rechter Scheinwerfer.
40	10 A	Parkleuchten hinten. Umrisslampen.
41	7,5 A	Nicht verwendet (Ersatz).
42	5A	Ford Telematik laufen/starten.
43	10 A	Sicherungen für Stromverteilerkasten/Zubehör. Spule des Wischerrelais.
44	10 A	Kundenzugang zum Upfitter-Schalterstrom. Zusatzübersetzermodul-Lauf-/Zusatzerkennung.
45	5A	Nicht verwendet (Ersatz).
46	10 A	Klimasteuermodul.
47	15A	Blinker für Kotflügel.
48	30A Schutzschalter	Schalter für elektrische Fensterheber (Mannschaftskabine).
49	Relais	Verzögerte Zubehörleistung.

Motorraum

Schaltplan des Motorraum-Sicherungskastens: Ford F-650, F-750 (2017, 2018, 2019)

ad vertisements

Zuordnung der Sicherungen im Stromverteiler (2017, 2018, 2019)

Sicherungs- oder Relaisnummer	Sicherungsstromstärke	Geschützte Komponenten
1	Relais	Gebläsemotor.
2	Relais	Anhängerkupplung und Aufbauhersteller-Bremsleuchten.
3	Relais	Harnstoffheizungen (Dieselmotor).
4	Relais	Kompressor für den Fahrersitz.
5	Relais	Beheizte Spiegel.
6	—	Nicht benutzt.
7	—	Nicht benutzt.
8	20A*	Kompressor für den Beifahrersitz.
9	—	Nicht benutzt.
10	—	Nicht benutzt.
11	—	Nicht benutzt.
12	—	Nicht benutzt.
13	Widerstand	Abschlusswiderstand (120 Ohm).
14	—	Nicht benutzt.
fünfzehn	—	Nicht benutzt.
16	—	Nicht benutzt.
17	—	Nicht benutzt.
18	—	Nicht benutzt.
19	10 A**	Trennrelais Bremse Ein/Aus.
20	—	Nicht benutzt.
21	—	Nicht benutzt.
22	30A*	Anhängerkupplung elektrische Bremssteuerung.
23	40A*	Gebläsemotor.
24	—	Nicht benutzt.
25	30A*	Wischer.
26	30A*	Anhängerkupplung Parklampen.
27	25A*	Harnstoffheizungen (Dieselmotor).
29	Relais	Anhängerkupplung Parklampen.
30	Relais	A/C-Kupplung.
31	Relais	Wischer.
32	—	Nicht benutzt.
33	20A**	Fahrzeugleistung 1.
34	20A**	Fahrzeugleistung 2.
35	10 A**	Fahrzeugleistung 3.
36	20A**	Fahrzeugleistung 4.
37	10 A**	Fahrzeugleistung 5 (Dieselmotor).
38	Relais	Antriebsstrangsteuermodul.
39	—	Nicht benutzt.
40	15A**	Beheizte Spiegel.
41	—	Nicht benutzt
42	20A**	Anhängerkupplung und Aufbauhersteller-Bremsleuchten.
43	—	Nicht benutzt.
44	20A**	Zusätzliches Übersetzermodul.
45	10 A**	Relaisspule laufen/starten.
46	10 A**	Keep-Alive-Power des Getriebesteuergeräts (Dieselmotor).
47	10 A**	A/C-Kupplung.
48	Relais	Ausführen/Starten.
49	20A**	Lufttrockner.
50	10 A**	Relaisspule des Gebläsemotors.
51	—	Nicht benutzt.
52	10 A**	Run/Start des Antriebsstrangsteuermoduls (Dieselmotor). Laufen/Starten des Getriebesteuergeräts (Dieselmotor).
53	—	Nicht benutzt.
54	10 A**	Antiblockiersystem laufen/starten.
55	10 A**	Relaisspule Sitzkompressor. Relaisspule Chassismagnete. Relaisspule beheizter Spiegel.
56	20A**	Fahrgastraum-Sicherungstafel Lauf/Startspeisung
57	Relais	Benzinpumpe.
58	5A**	Wischerrelais.
59	5A**	Magnetrelais des Fahrgestells. Relais für Air-Ride-Sitzkompressor.
60	—	Nicht benutzt.
61	—	Nicht benutzt.
62	—	Nicht benutzt.
63	10 A**	Magnetspulen des Fahrgestells.
64	—	Nicht benutzt.
65	10 A**	Laderaumlampe.
66	30A**	Benzinpumpe.
67	—	Nicht benutzt.
68	10 A**	Spule des Kraftstoffpumpenrelais.
69	—	Nicht benutzt.
70	10 A**	Rückfahrscheinwerfer für Anhängerkupplung oder Aufbauhersteller.
71	—	Nicht benutzt.
72	10 A**	Relaisspule des Antriebsstrangsteuermoduls. Keep-alive-Power.
73	5A**	Hydromax-Monitor.
74	Relais	Magnetspulen des Fahrgestells.
75	—	Nicht benutzt.
76	—	Nicht benutzt.
77	Relais	Isolation des Bremsschalters (hydraulische Bremsen).
78	—	Nicht benutzt.
79	—	Nicht benutzt.
80	—	Nicht benutzt.
81	—	Nicht benutzt.
82	20A*	Hilfsenergiepunkt #2.
83	20A*	Hilfsenergiepunkt #1.
84	20A*	Kompressor für den Fahrersitz.
85	60A*	Hydromax-Pumpe.
86	30A*	Modulatorventile des Antiblockiersystems.
87	—	Nicht benutzt.
88	—	Nicht benutzt.
89	40A*	Anlasser
90	30A*	Anhängerbatteriespeisung (Druckluftbremsen). Batterieladung des Anhängers (hydraulische Bremsen).
91	Relais	Laderaumlampe.
92	—	Nicht benutzt.
93	—	Nicht benutzt.
94	25A*	Nachrüstrelais #1.
95	25A*	Nachrüstrelais #2.
96	60A*	Pumpe des Antiblockiersystems (hydraulische Bremsen).
97	—	Nicht benutzt.
98	—	Nicht benutzt.
99	40A*	Instrumententafel 110V Wechselrichter.
100	30A*	Blinkerrelais Anhängerkupplung.
101	Relais	Anlasser.
102	Relais	Batterieladerelais Anhängerkupplung (U-Haul). Anhängerkupplung Batterieversorgung (Druckluftbremsen).
103	Relais	Blinker und Bremsleuchten auf der rechten Seite des Anhängers abschleppen.
104	Relais	Blinker und Bremsleuchten auf der linken Seite des Anhängers abschleppen.
105	—	Nicht benutzt.
106	Relais	Relais Rückfahrscheinwerfer Anhängerkupplung.
107	Relais	Relais für den Kompressor des Beifahrersitzes.
		* J-Gehäuse-Sicherungen. ** Mini-Sicherungen.
