Hier finden Sie die Sicherungskasten-Belegung für den Ford Transit Courier der Baujahre 2014 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Ford Transit Courier / Tourneo Courier 2014-2020
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford Transit Courier?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen
Sicherungsanordnung Ford Transit Courier / Tourneo Courier 2014-2020
Sicherungen des Zigarettenanzünders (Steckdose): #F29 und F30 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Handschuhfach (Handschuhfach öffnen, Seiten nach innen drücken und Handschuhfach nach unten schwenken).

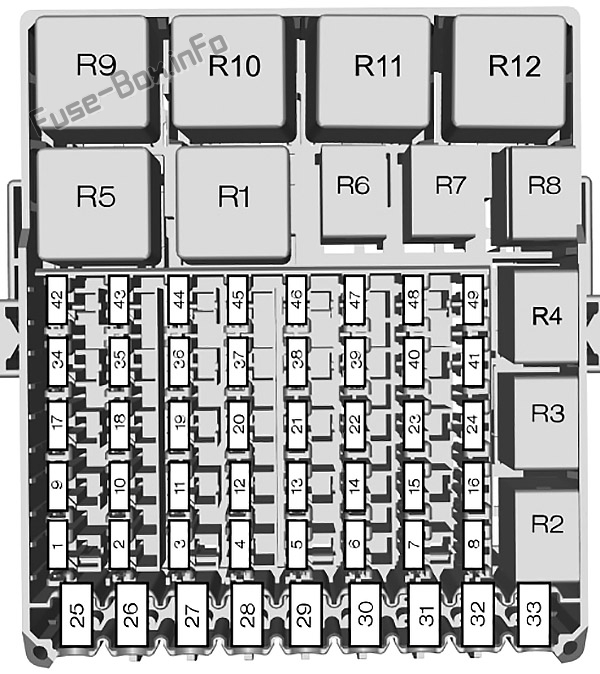

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 7,5A | Beheizbare Frontscheibe. Gebläsemotor. Regensensormodul. Innenspiegel automatisch abblendend. |
| F2 | 10 A | Bremslichtschalter. |
| F3 | 5A | Rückfahrscheinwerfer. Kamera für Einparkhilfe hinten. |
| F4 | 10 A | Beheizte Waschdüse. Leuchtweitenregulierung. |
| F5 | 7,5A | Elektrische Außenspiegel. |
| F6 | 15A | Scheibenwischer hinten. |
| F7 | 15A | Scheibenwaschpumpe. |
| F8 | 3A | USB-Ladegerät. |
| F9 | 15A | Beheizter Beifahrersitz. |
| F10 | 15A | Fahrersitz beheizt. |
| F11 | – | Nicht benutzt. |
| F12 | 10 A | Airbag-Modul. |
| F13 | 10 A | Relais des Gebläsemotors. Wegfahrsperre des Motors. Elektronische Servolenkung. Kombiinstrument Instrumententafel. |
| F14 | 7,5A | Antriebsstrangsteuermodul. Benzinpumpe. |
| F15 | 7,5A | Audio-Einheit. Kombiinstrument Instrumententafel. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 10 A | Deaktivierungsanzeige Beifahrerairbag. |
| F19 | 10 A | Datenübertragungsstecker. |
| F20 | 20A | Anhängerkupplungsmodul. |
| F21 | 15A | Audio-Einheit. Navigationsgerät (bis 2018). |
| F22 | 7,5A | Kombiinstrument. |
| F23 | 7,5A | Schnittstellenmodul für Frontsteuerung/Anzeige. Steuergerät für Klimaanlage. Warnblinkschalter (bis 2018). |
| F24 | 10 A | SYNC-Modul. Modul Global Positioning System (bis 2018). |
| F25 | 30A | Elektrische Fensterheber. |
| F26 | 30A | Scheibenwischer. |
| F27 | – | Nicht benutzt. |
| F28 | 30A | Auto-Start-Stop-Stromversorgung. |
| F29 | 20A | Hintere Hilfsenergiepunkte. |
| F30 | 20A | Zigarettenanzünder steckdose. Hilfsenergiepunkte vorn. |
| F31 | – | Nicht benutzt. |
| F32 | 30A | Beheiztes Windschutzscheibenelement links. |
| F33 | 30A | Beheiztes Windschutzscheibenelement rechts. |
| F34 | 20A | Zentrales Verriegelungssystem. |
| F35 | – | Nicht benutzt. |
| F36 | 20A | Heizbare Heckscheibe. |
| F37 | 15A | Zündschloss. |
| F38 | 7,5A | Anti-Diebstahl-Alarm. |
| F39 | 25A | Fahrertürmodul (seit 2019). |
| F40 | 25A | Beifahrertürmodul (seit 2019). |
| F41 | – | Nicht benutzt. |
| F42 | 7,5A | Kamera für Einparkhilfe hinten. |
| F43 | – | Nicht benutzt. |
| F44 | – | Nicht benutzt. |
| F45 | 10 A | Beheizte Außenspiegel. |
| F46 | – | Nicht benutzt. |
| F47 | – | Nicht benutzt. |
| F48 | – | Nicht benutzt. |
| F49 | – | Nicht benutzt. |
| Relais | ||
| R1 | Zündung. | |
| R2 | Zigarettenanzünder steckdose. Hilfsenergiepunkte vorn. |
|
| R3 | Zentrales Verriegelungssystem. | |
| R4 | Heizbare Heckscheibe. | |
| R5 | Nicht benutzt. | |
| R6 | Nicht benutzt. | |
| R7 | Nicht benutzt. | |
| R8 | Hintere Hilfsenergiepunkte. | |
| R9 | Beheizbare Frontscheibe. | |
| R10 | Nicht benutzt. | |
| R11 | Scheibenwaschpumpe. | |
| R12 | Scheibenwaschpumpe. |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
ad vertisements

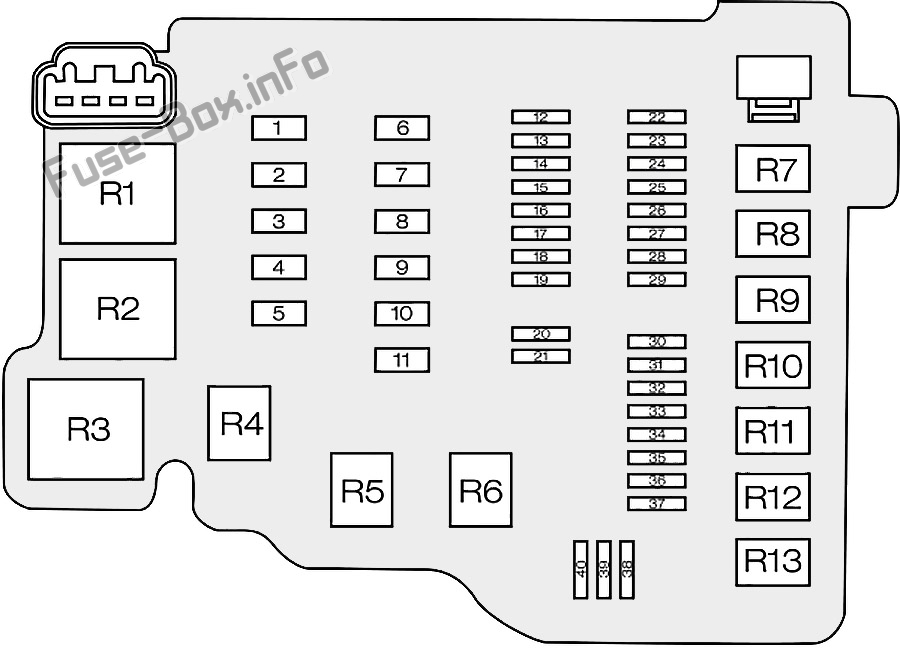

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 30A | Antiblockiersystem. |
| F2 | 60A | Lüfter. |
| F3 | 30A/40A | Lüfter. |
| F4 | 30A | Gebläsemotor. |
| F5 | 60A | Versorgung des Sicherungskastens im Fahrgastraum. |
| F6 | 30A | Zentrales Verriegelungssystem. |
| F7 | 60A | Zündrelais. |
| F8 | 60A | Glühkerzen. |
| F9 | 60A | Beheizbare Frontscheibe. |
| F10 | 30A | Diesel: Kraftstoffheizung. |
| F11 | 30A | Anlasser. |
| F12 | 10 A | Fernlicht links. |
| F13 | 10 A | Fernlicht rechts. |
| F14 | 15A | EcoBoost: Wasserpumpe. |
| F15 | 15A/20A | EcoBoost: Zündspule (20A). Diesel: Aktive Kühlergrilljalousie, Ölpumpe, Klimakompressor (15A) |
| F 16 | 15A | EcoBoost: Antriebsstrang-Steuermodul. Diesel: Beheizte Lambdasonde, Abgasrückführungskühler Bypassventil. |
| F17 | 15A/20A | EcoBoost: Beheizter Sauerstoffsensor (15A). Diesel: Antriebsstrangsteuermodul (20A, bzw. 15A seit 2019). |
| F18 | 15A | Diesel: Feinstaubsensor. |
| F19 | 7,5A | Klimakompressor. |
| F20 | – | Nicht benutzt. |
| F21 | – | Nicht benutzt. |
| F22 | 20A | Diesel: Kraftstofffördermodul. |
| F23 | 15A | Nebelscheinwerfer vorn. |
| F24 | 15A | Fahrtrichtungsanzeiger. |
| F25 | 15A | Außenleuchten links. |
| F26 | 15A | Außenleuchten rechts. |
| F27 | 7,5A | Antriebsstrangsteuermodul. |
| F28 | 20A | Antiblockiersystem. |
| F29 | 10 A | Klimaanlage kupplung. |
| F30 | – | Nicht benutzt. |
| F31 | – | Nicht benutzt. |
| F32 | 20A | Horn. |
| F33 | 20A | Heizbare Heckscheibe. |
| F34 | 20A | Benzinpumpe. Kraftstoffheizung. |
| F35 | 15A | Anti-Diebstahl-Alarm. |
| F36 | – | Nicht benutzt. |
| F37 | – | Nicht benutzt. |
| F38 | – | Nicht benutzt. |
| F39 | – | Nicht benutzt. |
| F40 | – | Nicht benutzt. |
| Relais | ||
| R1 | Lüfter. | |
| R2 | Glühkerzen. | |
| R3 | Antriebsstrangsteuermodul. | |
| R4 | Fernlicht. | |
| R5 | Nicht benutzt. | |
| R6 | Heizung der Kraftstoffleitung. | |
| R7 | Lüfter. | |
| R8 | Anlasser. | |
| R9 | Klimaanlage kupplung. | |
| R10 | Nebelscheinwerfer vorn. | |
| R11 | Kraftstoffpumpe, Kraftstoffheizung. | |
| R12 | Diesel: Rückfahrscheinwerfer | |
| R13 | Gebläsemotor. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Transit Courier?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
