In diesem Artikel betrachten wir den Acura RDX (TC1 / TC2) der dritten Generation, der von 2019 bis heute hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Acura RDX 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Acura RDX 2019-…
Die Sicherung des Zigarettenanzünders / der Steckdose im Acura RDX ist die Sicherung №22 im inneren Sicherungskasten Typ A.
Position des Sicherungskastens

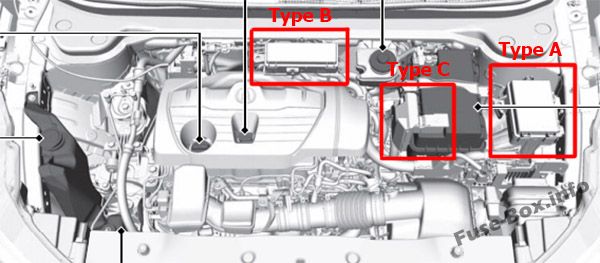

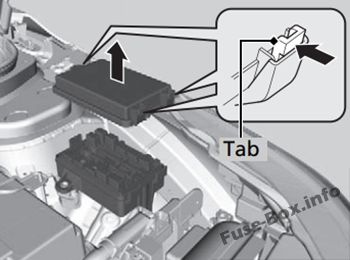

Motorraum
Typ A

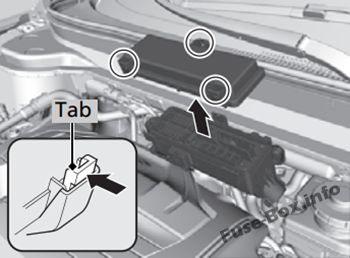

Befindet sich in der Nähe der Batterie.
Typ B
Befindet sich in der Nähe der Batterie.
Typ C

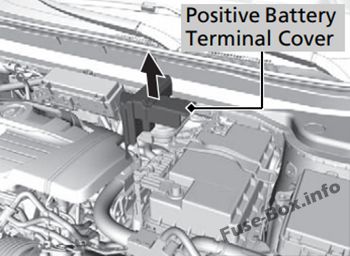

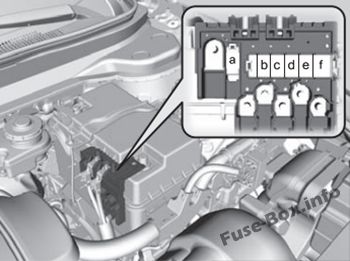

Befindet sich in der Nähe des Anschlusses «+» an der Batterie.

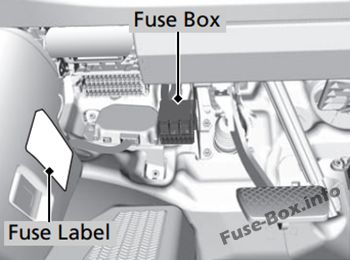

Passagierabteil

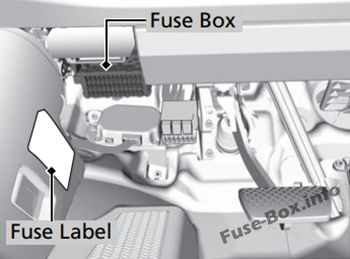

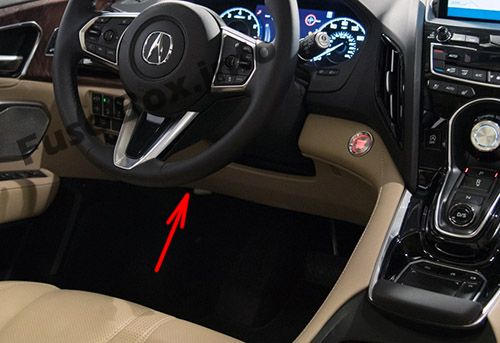

Befindet sich unter dem Armaturenbrett.
Tippe A
Typ B.
Typ C

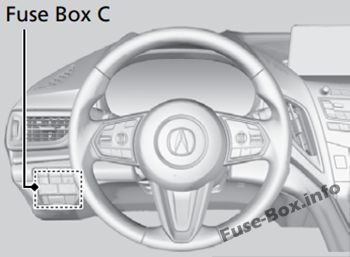

Befindet sich auf der Außenseite der Fahrerseite.
Zuordnung der Sicherungen
ad vertisements
2019
Zuordnung der Sicherungen im Motorraum (Typ A)
Die Sicherungspositionen sind auf der Abdeckung des Sicherungskastens angegeben.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | IG1 VBSOL2 | 10 A |
| 4 | IG1 RR WISCHER | 10 A |
| 5 | IG1 VSA | 10 A |
| 6 | HTR MTR | 40 A. |
| 7 | DBW | 15 A. |
| 8 | TCU | 15 A. |
| 9 | FI MAIN | 15 A. |
| 10 | STARTER CUT | 30 A. |
| 11 | INJ | 20 A. |
| 12 | GEFAHR | 15 A. |
| 13 | TCU 2 | 10 A |
| 14 | TCU 3 | 10 A |
| 15 | FET-MODUL | 30 A. |
| 16 | SUB FAN | 30 A. |
| 17 | HORN | 10 A |
| 18 | SICHERN | 10 A |
| 19 | HALT | 7,5 A. |
| 20 | FET-MODUL | 30 A. |
| 21 | VBU | 10 A |
| 22 | FRT DEICER (Nicht bei allen Modellen verfügbar) | 15 A. |
| 23 | IG COIL | 15 A. |
| 24 | UNTERLEGSCHEIBE | 15 A. |
| 25 | Hauptventilator | 30 A. |
| 26 | STRLD | 7,5 A. |
| 27 | IGPS | 10 A |
| 28 | – – | – – |
| 29 | RH / L LO | 10 A |
| 30 | LH / L LO | 10 A |
| 31 | VBACT | 10 A |
| 32 | IGPS (LAF) | 10 A |
| 33 | – – | – – |
ad vertisements
Zuordnung der Sicherungen im Motorraum (Typ B)
Die Sicherungspositionen sind auf der Abdeckung des Sicherungskastens angegeben.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | – – | (50 A) |
| 1 | ABS / VSA MTR | 40 A. |
| 1 | F / B MAIN 2 | 50 A. |
| 1 | F / B MAIN | 60 A. |
| 1 | ABS VSA FSR | 40 A. |
| 1 | WISCHER | 30 A. |
| 1 | LEERLAUF | 30 A. |
| 1 | LEERLAUF | 30 A. |
| 2 | – – | – – |
| 3 | – – | – – |
| 4 | 4WD (Nicht bei allen Modellen verfügbar) | (30 A) |
| 5 | IG MAIN 2 | 30 A. |
| 6 | IG MAIN | 30 A. |
| 7 | H / L WASHER (Nicht bei allen Modellen verfügbar) | (30 A) |
| 8 | DR P / SEAT 3 | 30 A. |
| 9 | EBBE | 40 A. |
| 10 | TRL SMALL (Nicht bei allen Modellen verfügbar) | 7,5 A. |
| 11 | PTG CLOSER MTR | 20 A. |
| 12 | – – | – – |
| 13 | DR P / SEAT 1 | 30 A. |
| 14 | AS P / SEAT 2 | 30 A. |
| 15 | AS P / SEAT 1 | 30 A. |
| 16 | RR DEF | 40 A. |
| 17 | AMPERE | 30 A (Modelle ohne Sitzbelüftung) 40 A (Modelle mit Sitzbelüftung) |
| 18 | SONNENSCHIRM | 20 A. |
| 19 | DR P / SEAT 2 | 30 A. |
| 20 | AS P / SEAT 3 | 30 A. |
| 21 | SBW | 10 A |
| 22 | TRL-GEFAHR (Nicht bei allen Modellen verfügbar) | 7,5 A. |
| 23 | BMS | 10 A |
| 24 | PTG MTR | 40 A. |
Zuordnung der Sicherungen im Motorraum (Typ C)
Der Austausch dieser Sicherungen sollte von einem Händler durchgeführt werden.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| ein | MAIN | 120 A. |
| b | – – | 70 A. |
| c | R / B 1 | 70 A. |
| d | R / B 2 | 70 A. |
| e | EPS | 70 A. |
| f | FET | 60 A. |
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (Typ A)
Die Sicherungspositionen sind auf dem Etikett auf der Seitenwand angegeben.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | RESERVEBELEUCHTUNG | 10 A |
| 2 | ANLASSER | 10 A |
| 3 | MÖGLICHKEIT | 10 A |
| 4 | – – | – – |
| 5 | – – | – – |
| 6 | – – | (10 A) |
| 7 | – – | – – |
| 8 | – – | |
| 9 | IG1 R / B. | 15 A. |
| 10 | DR HINTERE TÜRSCHLOSS | 10 A |
| 11 | DR TÜRSCHLOSS | 10 A |
| 12 | ALS SEITENTÜRSCHLOSS | 10 A |
| 13 | ALS SEITENTÜR ENTSPERREN | 10 A |
| 14 | DR TÜR ENTSPERREN | 10 A |
| 15 | OPTION 2 | 10 A |
| 16 | CLEVER | 10 A |
| 17 | SCHIEBEDACH | 20 A. |
| 18 | HEIZBARES STRG-RAD (Nicht bei allen Modellen verfügbar) | (10 A) |
| 19 | HINTEN LINKS P / W. | 20 A. |
| 20 | SRS | 10 A |
| 21 | BENZINPUMPE | 20 A. |
| 22 | VORDERE ACC-BUCHSE | 20 A. |
| 23 | LINKS H / L HI | 10 A |
| 24 | RECHTS H / L HI | 10 A |
| 25 | FAHRER P / W. | 20 A. |
| 26 | DR HINTERE TÜR ENTSPERREN | 10 A |
| 27 | ZUBEHÖRTEIL | 10 A |
| 28 | PASS SRS IND | (10 A) |
| 29 | PDM | 10 A |
| 30 | ADS (Nicht bei allen Modellen verfügbar) | (15 A) |
| 31 | HINTEN RECHTS P / W. | 20 A. |
| 32 | – – | – – |
| 33 | ÜBERTRAGUNG | 10 A |
| 34 | ACG | 10 A |
| 35 | DRL | 10 A |
| 36 | A / C. | 10 A |
| 37 | AUDIO | 15 A. |
| 38 | TÜRSCHLOSS | 20 A. |
| 39 | AS P / W. | 20 A. |
| EIN | RÜCKSITZHEIZUNG (Nicht bei allen Modellen verfügbar) | 20 A. |
| B. | – – | – – |
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (Typ B)
Die Sicherungspositionen sind auf dem Etikett auf der Seitenwand angegeben.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| EIN | METER | 10 A |
| B. | VSA | 10 A |
| C. | MÖGLICHKEIT | 10 A |
| D. | BCM | 10 A |
| E. | AUDIO | 20 A. |
| F. | SICHERUNG | 10 A |
| G | ZUBEHÖRTEIL | (10 A) |
Zuordnung der Sicherungen im Fahrgastraum (Typ C)
Der Austausch dieser Sicherungen sollte von einem Händler durchgeführt werden.
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | A / C MG GL | 10 A |
| 4 | – – | – – |
| 5 | FR H / SITZ | 20 A. |
