Hier finden Sie die Sicherungskasten-Belegung für den Buick Cascada der Baujahre 2016 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Buick Cascada 2016-2019 ..
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Buick Cascada?
- Was zeigt die Sicherungsbelegung?
- Weitere Buick Sicherungskasten-Belegungen
Sicherungsbelegung Buick Cascada 2016-2019 ..
Sicherungen des Zigarettenanzünders (Steckdose) im Buick Cascada sind die Sicherungen Nr. 6 und 7 in der Instrumententafel.
Position des Sicherungskastens
Es befindet sich vorne links im Motorraum.
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum
| № | Schaltkreis |
|---|---|
| 1 | Motorsteuerungsmodul |
| 2 | O2-Sensor |
| 3 | Kraftstoffeinspritzung / Zündanlage |
| 4 | Kraftstoffeinspritzung / Zündanlage |
| 5 | – – |
| 6 | Beheizte Spiegel |
| 7 | Lüftersteuerung |
| 8 | O2-Sensor / Antriebsstrangkühlung |
| 9 | Heckscheibensensor |
| 10 | Fahrzeugbatteriesensor |
| 11 | Stammfreigabe |
| 12 | Adaptive Scheinwerfer / Automatische Leuchtweitenregulierung |
| 13 | ABS-Ventile |
| 14 | – – |
| 15 | Motorsteuerungsmodul |
| 16 | Anlasser |
| 17 | Getriebesteuergerät |
| 18 | Heckscheiben-Defogger |
| 19 | Fensterheber vorn |
| 20 | Fensterheber hinten |
| 21 | Elektrisches Zentrum hinten |
| 22 | – – |
| 23 | – – |
| 24 | Rechter Fernlichtscheinwerfer |
| 25 | Linker Fernlichtscheinwerfer |
| 26 | Nebelscheinwerfer |
| 27 | – – |
| 28 | – – |
| 29 | Elektrische Feststellbremse |
| 30 | ABS-Pumpe |
| 31 | – – |
| 32 | Airbag |
| 33 | Adaptive Vorwärtsbeleuchtung / Automatische Leuchtweitenregulierung |
| 34 | Abgasrückführung |
| 35 | Elektrische Fensterheber / Regensensor / Außenspiegel |
| 36 | Klimakontrolle |
| 37 | – – |
| 38 | Vakuumpumpe |
| 39 | Steuermodul des Kraftstoffsystems |
| 40 | Scheibenwaschanlage vorne |
| 41 | – – |
| 42 | Motorkühlgebläse |
| 43 | Scheibenwischer |
| 44 | – – |
| 45 | Motorkühlgebläse |
| 46 | – – |
| 47 | Horn |
| 48 | Motorkühlgebläse |
| 49 | Benzinpumpe |
| 50 | Scheinwerfernivellierung / Adaptive Vorwärtsbeleuchtung |
| 51 | – – |
| 52 | – – |
| 53 | Getriebesteuergerät / Motorsteuergerät |
| 54 | Vakuumpumpe / Kombiinstrument / HLK |
Position des Sicherungskastens
Es befindet sich hinter dem Ablagefach in der Instrumententafel.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Schaltkreis |
|---|---|
| 1 | Anzeigen |
| 2 | Karosseriesteuergerät / Außenleuchten |
| 3 | Karosseriesteuergerät / Außenleuchten |
| 4 | Infotainmentsystem |
| 5 | Infotainmentsystem / Kombiinstrument |
| 6 | Steckdose |
| 7 | Steckdose |
| 8 | Karosseriesteuergerät / Abblendlicht links |
| 9 | Karosseriesteuergerät / Abblendlicht rechts |
| 10 | Karosseriesteuergerät / Türschlösser |
| 11 | Innenventilator |
| 12 | Fahrersitz |
| 13 | Beifahrersitz |
| 14 | Diagnosestecker |
| 15 | Airbag |
| 16 | Kofferraumdeckelrelais |
| 17 | Klimaanlage |
| 18 | Service diagnostizieren |
| 19 | Karosseriesteuergerät / Bremsleuchten / Rückfahrscheinwerfer / Innenleuchten |
| 20 | – – |
| 21 | Instrumententafel |
| 22 | Zündung |
| 23 | Körperkontrollmodul |
| 24 | Körperkontrollmodul |
| 25 | – – |
| 26 | Zubehör für die Kofferraumsteckdose |

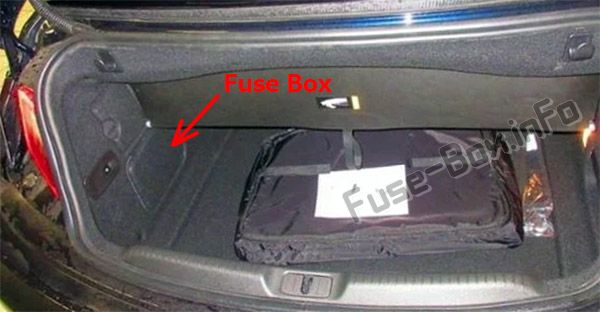

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Laderaums hinter einer Abdeckung.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Laderaum
| № | Schaltkreis |
|---|---|
| 1 | Cabrio-Steuermodul / rechte Stromschiene |
| 2 | – – |
| 3 | Einparkhilfe hinten |
| 4 | Selektives katalytisches Reduktionssystem |
| 5 | – – |
| 6 | – – |
| 7 | Kraftsitze |
| 8 | Cabrio Steuermodul |
| 9 | Selektives katalytisches Reduktionssystem |
| 10 | Selektives katalytisches Reduktionssystem |
| 11 | Reifendruckkontrolle / Rückfahrkamera |
| 12 | Cabrio Steuermodul / Rückfahrscheinwerfer |
| 13 | – – |
| 14 | Elektrisches Umklappen des Rücksitzes |
| 15 | – – |
| 16 | Rückfahrkamera / Cabrio-Steuermodul |
| 17 | – – |
| 18 | – – |
| 19 | Beheiztes Lenkrad |
| 20 | – – |
| 21 | Beheizte Sitze |
| 22 | – – |
| 23 | Cabrio Steuermodul / Linke Stromschiene |
| 24 | Selektives katalytisches Reduktionssystem |
| 25 | – – |
| 26 | Nicht logistischer Modus |
| 27 | Passiver Eintrag / Passiver Start |
| 28 | – – |
| 29 | Hydraulikeinheit |
| 30 | – – |
| 31 | – – |
| 32 | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Buick Cascada?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
