In diesem Artikel betrachten wir den Cadillac Escalade der ersten Generation (GMT 400), der von 1999 bis 2000 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Cadillac Escalade 1999 und 2000 , um Informationen über die Position der Sicherungsbleche im Auto zu erhalten. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und jedes Relais kennen.
der Inhalt
Sicherungslayout Cadillac Escalade 1999-2000
Die Sicherung des Zigarettenanzünders (Steckdose) im Cadillac Escalade ist die Sicherung №7 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

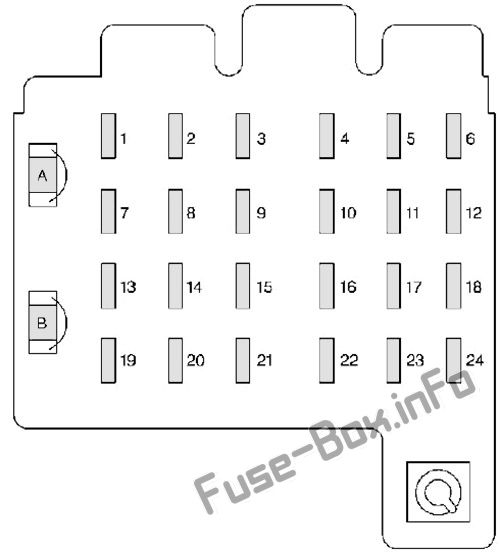

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Beschreibung |
|---|---|
| 1 | Stop / TCC-Schalter, Summer, CHMSL, Warnblinkanlage, Bremsleuchte |
| 2 | Verteilergetriebe |
| 3 | Courtesy-Lampen, Ladelampe, Handschuhfachlampe, Kuppel- / Leselampen, Kosmetikspiegel, elektrische Spiegel |
| 4 | Kombiinstrument, DRL-Relais, Lampenschalter, schlüsselloser Zugang, Modul mit niedrigem Kühlmittelgehalt, beleuchtetes Eingangsmodul |
| 5 | Komfortsteuerungen hinten |
| 6 | Tempomat |
| 7 | Hilfssteckdose |
| 8 | Kurbel |
| 9 | Lizenzleuchte, Parkleuchten, Rückleuchten, Heckklappenleuchten, Seitenmarkierungen vorne, Nebelscheinwerferrelais, Türschalterbeleuchtung, Kotflügelleuchten, Scheinwerferschalterbeleuchtung |
| 10 | Airbagsystem |
| 11 | Wischermotor, Waschpumpe |
| 12 | A / C, A / C-Gebläse, Hochgebläserelais |
| 13 | Endstufe, Heckliftglas, Zigarettenanzünder, Türverriegelungsrelais, Power-Lendenwirbelsäule |
| 14 | 4WD-Anzeige, Cluster, vordere und hintere Komfortsteuerung, Instrumentenschalter, Funkbeleuchtung, Glockenspielmodul |
| 15 | DRL-Relais, Nebelscheinwerferrelais |
| 16 | Blinker vorne und hinten, Rückfahrscheinwerfer, BTSI-Magnet |
| 17 | Radio (Zündung) |
| 18 | 4WAL / VCM, ABS, Tempomat |
| 19 | Radio (Batterie) |
| 20 | PRNDL, Automatikgetriebe, Tachometer, Kontrolllehren, Warnleuchten |
| 21 | Sicherheit / Lenkung |
| 22 | Hilfsenergie, Scheinwerferverzögerung |
| 23 | Heckwischer, Heckwaschpumpe |
| 24 | Vorderachse, 4WD-Anzeigelampe, TP2-Relais |
| EIN | Elektrisches Türschloss, Sechs-Wege-Sitz, schlüsselloses Eingangsmodul (Leistungsschalter) |
| B. | Elektrische Fensterheber (Leistungsschalter) |
Sicherungskasten im Motorraum

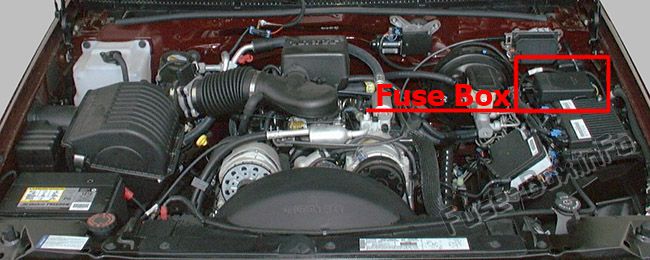

Position des Sicherungskastens
ad vertisements

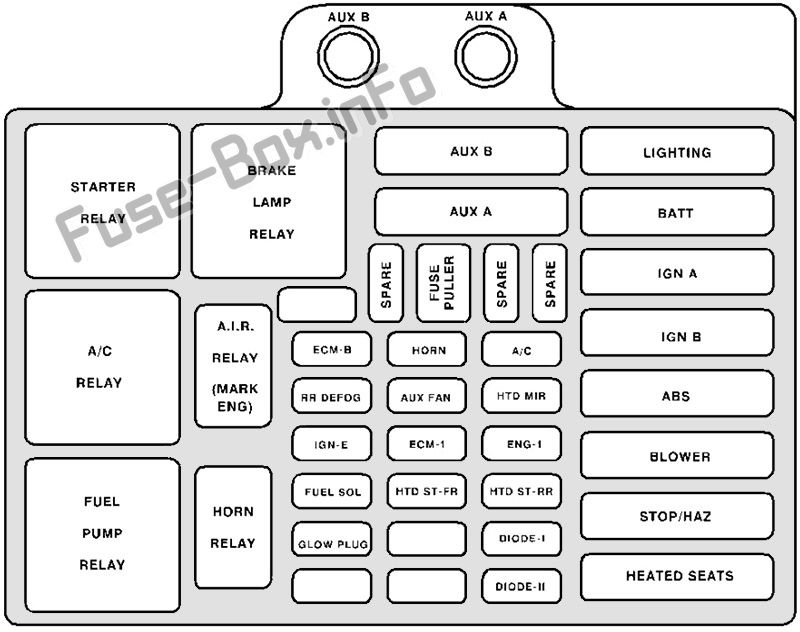

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| Name | Beschreibung |
|---|---|
| ECM-B | Kraftstoffpumpe, PCM / VCM |
| RR DEFOG | Heckscheiben-Defogger |
| IGN-E | Spule des Hilfslüfterrelais, A / C-Kompressorrelais, Heißkraftstoffmodul |
| KRAFTSTOFF SOL | Nicht benutzt |
| GLÜHKERZE | Nicht benutzt |
| HORN | Horn, Underhood Lampe |
| AUX FAN | Zusatzlüfter |
| ECM-1 | Injektoren, PCM / VCM |
| HTD ST-FR | Beheizte Vordersitze |
| A / C. | Klimaanlage |
| HTD MIR | Beheizte Außenspiegel |
| ENG-1 | Zündschalter, AGR, Kanisterspülung, EVRV-Leerlaufmagnet, beheiztes O2 |
| HTD ST-RR | Beheizte Rücksitze |
| AUX B. | Anhängerverkabelung |
| AUX A. | SEO Verkabelung |
| BELEUCHTUNG | Scheinwerfer- und Panel-Dimmschalter, Nebel- und Courtesy-Sicherungen |
| BATT | Batterie, Sicherungsblock Sammelschiene |
| IGN A. | Zündschloss |
| IGN B. | Zündschloss |
| Abs | Antiblockiersystem |
| GEBLÄSE | Hallo Gebläse- und Heckgebläserelais |
| STOP / HAZ | Bremsleuchten |
| BEHEIZTE SITZE | Beheizte Sitze |
