Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Corvette C6 der Baujahre 2005 bis 2013. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt

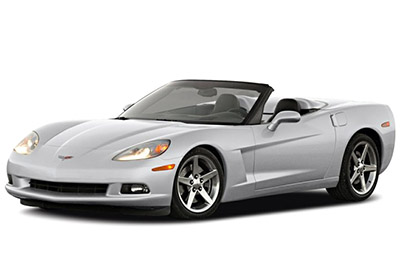

Sicherungsbelegung Chevrolet Corvette 2005-2013
Die Sicherungen des Zigarettenanzünders / der Steckdose in der Chevrolet Corvette befinden sich im Sicherungskasten des Fahrgastraums (siehe Sicherungen „CIG LTR“ oder „LTR“ (Zigarettenanzünder) und „AUX PWR“ (Zusatzstrom)).
Position des Sicherungskastens
Passagierabteil
Der Sicherungskasten im Fahrgastraum befindet sich unter dem Handschuhfach im Fußraum des Beifahrers (Teppich- und Bordbrettabdeckung entfernen).
Motorraum
Der Sicherungskasten befindet sich im Motorraum (auf der rechten Seite).
Sicherungsdiagramme
ad vertisements
2005, 2006, 2007, 2008
Passagierabteil
Zuordnung der Sicherungen und des Relais im Fahrgastraum (2005-2008)
| № | Verwendung |
|---|---|
| ERSATZSICHERUNGSHALTER | Ersatzsicherungshalter |
| ERSATZSICHERUNGSHALTER | Ersatzsicherungshalter |
| ERSATZSICHERUNGSHALTER | Ersatzsicherungshalter |
| ERSATZSICHERUNGSHALTER | Ersatzsicherungshalter |
| TPA | Tonneau Pulldown Aktuator |
| ONSTAR | OnStar |
| DRIV DR SW | Fahrertürschalter |
| TELE SW / MEM SEAT MOD | Teleskopschalter, Memory Seat-Modul |
| IGN SW / INTR SENS | Zündschalter, Einbruchsensor |
| RÜCKWÄRTSLAMPE | Rückfahrleuchte |
| RÜCKWÄRTSLAMPEN | Rückfahrscheinwerfer |
| Leer | Nicht benutzt |
| STOPPLAMPE | Bremsleuchte |
| BTSI SOL / COL LOCK | Schaltverriegelung des Bremsgetriebes, Säulensperre |
| LEER | Nicht benutzt |
| RADIO / SBAND / VICS | Radio, S-Band, VICS |
| HINTERER NEBEL / ALDL / TOP SW | Nebelschlussleuchte, Verbindungsanschluss für Fließbanddiagnose, Cabrioverdeckschalter |
| GMLAN-GERÄTE | GM LAN-Geräte |
| ISRVM / HVAC | Elektrischer Innenrückspiegel, Heizungslüftung, Klimaanlage |
| KREUZFAHRT SW | Tempomatschalter |
| TONNEAU RELSE | Tonneau Release |
| LAUFEN / KURBELN | Lauf- / Kurbelrelais |
| HTD SEAT / WPR RELAIS | Sitzheizung, Wischerrelais |
| ECM | Motorsteuerungsmodul |
| SDM PSIR SW AIRBAG | Erfassungs- und Diagnosemodul, Automatisches Insassenerkennungsmodul |
| CLSTR / HUD | Cluster, Heads-Up-Anzeige |
| HVAC / PWR SND | Heizung, Lüftung / Klimaanlage, Schallgeber |
| SCHONEN | Schonen |
| DR LCK | Türschlösser |
| CTSY / LAMP | Höflichkeitslampe |
| LEER | Nicht benutzt |
| TONNEAU RELSE | Tonneau Release |
| TRUNK RELSE | Stammfreigabe |
| HINTEN / NEBEL | Nebelschlussleuchten |
| KRAFTSTOFF DR RELSE | Kraftstofftürentriegelung |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| CIG LTR | Zigarettenanzünder |
| DRVR HTD SEAT | Beheizter Fahrersitz |
| WPR DWELL | Wischerverweilzeit |
| LEER | Nicht benutzt |
| AUX PWR | Hilfsstrom |
| PASS HTD SEAT | Beheizter Beifahrersitz |
| LEER | Nicht benutzt |
| PWR WNDWS / FUEL RELSE | Elektrische Fensterheber, Kraftstofftürentriegelung |
| TRUNK RELSE | Stammfreigabe |
| PWR LUMBAR | Power Lendenwirbelsäule |
| LEER | Nicht benutzt |
| PWR SEATS MEMORY SEATS | Power-Sitze, Memory-Sitze |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| WPR / WASHER | Scheibenwischer / Unterlegscheibe |
| LEER | Nicht benutzt |
ad vertisements
Motorraum
Zuordnung der Sicherungen und des Relais im Motorraum (2005-2008)
| № | Verwendung |
|---|---|
| Sicherungen | |
| 1 | Getriebesteuergerät / Getriebe |
| 2 | Horn, Lichtmaschinen-Sinn |
| 3 | Antiblockiersystem / Echtzeitdämpfung |
| 4 | Wischer |
| 5 | Bremsleuchten / Rückfahrscheinwerfer |
| 6 | O2-Sensor |
| 7 | Batterieleitung 5 |
| 8 | Parklampen |
| 9 | Antriebsstrangrelais-Eingang / elektronische Drosselklappensteuerung |
| 10 | Schaltgetriebemagnete |
| 11 | Motorsteuergerät / Getriebesteuergerät / Easy Key-Modul |
| 12 | Einspritzdüsen mit ungerader Nummer |
| 13 | Echtzeit-Dämpfung |
| 14 | Kanisterspülmagnet, Luftmassenmesser |
| 15 | Klimakompressor |
| 16 | Gerade nummerierte Einspritzdüsen |
| 17 | Scheibenwaschanlage |
| 18 | Scheinwerferwaschanlage |
| 19 | Abblendlicht auf der Beifahrerseite |
| 20 | Benzinpumpe |
| 21 | Abblendlicht auf der Fahrerseite |
| 22 | Nebelscheinwerfer |
| 23 | Fernlicht auf der Beifahrerseite |
| 24 | Fernlicht auf der Fahrerseite |
| J-Style-Sicherungen | |
| 25 | Lüfter |
| 26 | Batterieleitung 3 |
| 27 | Antiblockiersystem |
| 28 | Gebläse für Heizung / Lüftung / Klimaanlage |
| 29 | Batterieleitung 2 |
| 30 | Anlasser |
| 31 | Audio-Verstärker |
| 32 | Leer |
| 33 | Batterieleitung 1 |
| Mikrorelais | |
| 34 | Horn |
| 35 | Klimakompressor |
| 36 | Scheibenwaschanlage |
| 37 | Park, Positionsleuchten |
| 38 | Nebelscheinwerfer |
| 39 | Fernlicht |
| 46 | Scheinwerferwaschanlage |
| 55 | Benzinpumpe |
| Mini-Relais | |
| 40 | Defog hinten |
| 41 | Scheibenwischer hoch / niedrig |
| 42 | Scheibenwischerlauf / Zubehör |
| 43 | Kurbel |
| 44 | Antriebsstrangzündung 1 |
| 45 | Scheibenwischer ein / aus |
| 47 | Abblendlicht |
| Ersatzsicherungen | |
| 48 | Schonen |
| 49 | Schonen |
| 50 | Schonen |
| 51 | Schonen |
| 52 | Schonen |
| 53 | Schonen |
| 54 | Sicherungszieher |
2009, 2010
ad vertisements
Passagierabteil
Zuordnung der Sicherungen und des Relais im Fahrgastraum (2009, 2010)
| Name | Verwendung |
|---|---|
| BCK / UP LAMP | Rückfahrscheinwerfer |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| BTSI SOL / STR WHL LCK | Schaltverriegelung für Bremsgetriebe, Lenkradsäulenverriegelung |
| CLSTR / HUD | Cluster, Heads-Up-Anzeige |
| KREUZFAHRTSCHALTER | Tempomatschalter |
| CTSY / LAMP | Höflichkeitslampe |
| DR LCK | Türschlösser |
| DRIV DR SWITCH | Fahrertürschalter |
| ECM | Motorsteuergerät (ECM) |
| EXH MDL | Auspuffmodul (Z06 & ZR1), Ersatz (Coupé und Cabrio) |
| GM LAN RUN / CRNK | GM LAN-Geräte |
| HTD SEAT / WPR RLY | Sitzheizung, Wischerrelais |
| HVAC / PWR SND | Heizung. Lüftung / Klimaanlage, Schallgeber |
| IGN SWTCH / INTR SNSR | Zündschalter, Einbruchsensor |
| ISRVM / HVAC | Elektrischer Innenrückspiegel, Heizung, Lüftung, Klimaanlage |
| ONSTAR | OnStar |
| RDO / S-BAND / VICS | Radio, S-Band, VICS |
| HINTERER NEBEL / ALDL / TOP SWTCH | Nebelschlussleuchte, Verbindungsanschluss für Fließbanddiagnose, Cabrioverdeckschalter |
| RÜCKWÄRTSLAMPEN | Rückfahrscheinwerfer |
| RUN CRNK | Lauf- / Kurbelrelais |
| SDM / AOS SWTCH AIRBAG | Erfassungs- und Diagnosemodul, Automatisches Insassenerkennungsmodul, Airbag |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| STOPPLAMPE | Bremsleuchte |
| SWC DM | Lenkraddimmen |
| TELE SWTCH / MSM | Teleskopschalter, Memory Seat-Modul |
| TONNEAU RELSE | Tonneau Release |
| TPA | Tonneau Pulldown Aktuator |
| LEER | Leer |
| LEER | Leer |
| KRAFTSTOFF DR RELSE | Kraftstofftürentriegelung |
| HINTEN / NEBEL | Nebelschlussleuchten |
| TONNEAU RELSE | Tonneau Release |
| TRUNK RELSE | Stammfreigabe |
| AUX PWR | Hilfsstrom |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| DRVR HTD SEAT | Fahrer beheizter Sitz |
| LTR | Zigarettenanzünder |
| PASS HTD SEAT | Beheizter Beifahrersitz |
| PWR SEATS MSM | Leistungssitze, Memory Seat-Modul |
| PWR / WNDWS / TRUNK / FUEL RELSE | Elektrische Fensterheber, Kofferraum, Tankentriegelung |
| TRUNK RELSE | Stammfreigabe |
| WPR DWELL | Wischerverweilzeit |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
ad vertisements
Motorraum
Zuordnung der Sicherungen und des Relais im Motorraum (2009, 2010)
| № | Verwendung |
|---|---|
| Sicherungen | |
| 1 | Getriebesteuergerät / Getriebe |
| 2 | Horn, Lichtmaschinen-Sinn |
| 3 | Antiblockiersystem (ABS) / Echtzeitdämpfung |
| 4 | Wischer |
| 5 | Bremsleuchten / Rückfahrscheinwerfer |
| 6 | Sauerstoffsensor |
| 7 | Batterieleitung 5 |
| 8 | Parkleuchten |
| 9 | Antriebsstrangrelais-Eingang / elektronische Drosselklappensteuerung |
| 10 | Schaltgetriebemagnete |
| 11 | Antiblockiersystem |
| 12 | Einspritzdüsen mit ungerader Nummer |
| 13 | Elektronische Federungssteuerung (Option) |
| 14 | Kanisterspülmagnet, Luftmassenmesser |
| 15 | Klimakompressor |
| 16 | Gerade nummerierte Einspritzdüsen |
| 17 | Scheibenwaschanlage |
| 18 | Scheinwerferwaschanlage |
| 19 | Abblendlicht auf der Beifahrerseite |
| 20 | Kraftstoffpumpe (außer ZR1) |
| 21 | Abblendlicht auf der Fahrerseite |
| 22 | Nebelscheinwerfer |
| 23 | Fernlichtscheinwerfer auf der Beifahrerseite |
| 24 | Fernlichtscheinwerfer auf der Fahrerseite |
| 56 | Motorsteuergerät (ECM) / Getriebesteuergerät (TCM) / Easy Key-Modul |
| J-Style-Sicherungen | |
| 25 | Lüfter |
| 26 | Batterieleitung 3 |
| 27 | Antiblockiersystem |
| 28 | Gebläse für Heizung / Lüftung / Klimaanlage |
| 29 | Batterieleitung 2 |
| 30 | Anlasser |
| 31 | Audio-Verstärker |
| 32 | Ladeluftkühlerpumpe |
| 33 | Batterieleitung 1 |
| Mikrorelais | |
| 34 | Horn |
| 35 | Klimakompressor |
| 36 | Scheibenwaschanlage |
| 37 | Parkleuchten, Nebelscheinwerfer |
| 38 | Nebelscheinwerfer |
| 39 | Fernlichtscheinwerfer |
| 46 | Scheinwerferwaschanlage |
| 55 | Kraftstoffpumpe (außer ZR1) |
| Mini-Relais | |
| 40 | Defog hinten |
| 41 | Scheibenwischer hoch / niedrig |
| 42 | Scheibenwischerlauf / Zubehör |
| 43 | Kurbel |
| 44 | Antriebsstrangzündung 1 |
| 45 | Scheibenwischer ein / aus |
| 47 | Abblendlicht |
| Ersatzsicherungen | |
| 48 | Schonen |
| 49 | Schonen |
| 50 | Schonen |
| 51 | Schonen |
| 52 | Schonen |
| 53 | Schonen |
| 54 | Sicherungszieher |
2011, 2012, 2013
ad vertisements
Passagierabteil
Zuordnung der Sicherungen und des Relais im Fahrgastraum (2011-2013)
| Name | Verwendung |
|---|---|
| BCK / UP LAMP | Rückfahrscheinwerfer |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| BTSI SOL / STR WHL LCK | Schaltverriegelung für Bremsgetriebe, Lenkradsäulenverriegelung |
| CLSTR / HUD | Cluster, Heads-Up-Anzeige |
| KREUZFAHRTSCHALTER | Tempomatschalter |
| CTSY / LAMP | Höflichkeitslampe |
| DR LCK | Türschlösser |
| DRIV DR SWITCH | Fahrertürschalter |
| ECM | Motorsteuergerät (ECM) |
| EXH MDL | Auspuffmodul (Z06 & ZR1), Ersatz (Coupé und Cabrio) |
| SICHERUNG PLR | Sicherungszieher |
| GM LAN RUN / CRNK | GM LAN-Geräte |
| HTD SEAT / WPR RLY | Sitzheizung, Wischerrelais |
| HVAC / PWR SND | Heizung. Lüftung / Klimaanlage, Schallgeber |
| IGN SWTCH / INTR SNSR | Zündschalter, Einbruchsensor |
| ISRVM / HVAC | Elektrischer Innenrückspiegel, Heizung, Lüftung, Klimaanlage |
| ONSTAR | OnStar® (falls vorhanden) |
| RDO / S-BAND / VICS | Radio, S-Band |
| HINTERER NEBEL / ALDL / TOP SWTCH | Nebelschlussleuchte, Verbindungsanschluss für Fließbanddiagnose, Cabrioverdeckschalter |
| RÜCKWÄRTSLAMPEN | Rückfahrscheinwerfer |
| RUN CRNK | Lauf- / Kurbelrelais |
| SDM / AOS SWTCH AIRBAG | Erfassungs- und Diagnosemodul, Automatisches Insassenerkennungsmodul, Airbag |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| STOPPLAMPE | Bremsleuchte |
| SWC DM | Lenkraddimmen |
| TELE SWTCH / MSM | Teleskopschalter, Memory Seat-Modul |
| TONNEAU RELSE | Tonneau Release |
| TPA | Tonneau Pulldown Aktuator |
| LEER | Leer |
| LEER | Leer |
| KRAFTSTOFF DR RELSE | Kraftstofftürentriegelung |
| HINTEN / NEBEL | Nebelschlussleuchten |
| TONNEAU RELSE | Tonneau Release |
| TRUNK RELSE | Stammfreigabe |
| AUX PWR | Hilfsstrom |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| DRVR HTD SEAT | Fahrer beheizter Sitz |
| LTR | Zigarettenanzünder |
| PASS HTD SEAT | Beheizter Beifahrersitz |
| PWR SEATS MSM | Leistungssitze, Memory Seat-Modul |
| PWR / WNDWS / TRUNK / FUEL RELSE CB | Elektrische Fensterheber, Kofferraum, Leistungsschalter für Kraftstofftürentriegelung |
| TRUNK RELSE | Stammfreigabe |
| WPR DWELL | Wischerverweilzeit |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
ad vertisements
Motorraum
Zuordnung der Sicherungen und des Relais im Motorraum (2011-2013)
| № | Verwendung |
|---|---|
| Sicherungen | |
| 1 | Getriebesteuergerät / Getriebe |
| 2 | Horn, Lichtmaschinen-Sinn |
| 3 | Antiblockiersystem (ABS) / Echtzeitdämpfung |
| 4 | Wischer |
| 5 | Bremsleuchten / Rückfahrscheinwerfer |
| 6 | Sauerstoffsensor |
| 7 | Batterieleitung 5 |
| 8 | Parkleuchten |
| 9 | Antriebsstrangrelais-Eingang / elektronische Drosselklappensteuerung |
| 10 | Schaltgetriebemagnete |
| 11 | Antiblockiersystem |
| 12 | Einspritzdüsen mit ungerader Nummer |
| 13 | Elektronische Federungssteuerung (Option) |
| 14 | Kanisterspülmagnet, Luftmassenmesser |
| 15 | Klimakompressor |
| 16 | Gerade nummerierte Einspritzdüsen |
| 17 | Scheibenwaschanlage |
| 18 | Scheinwerferwaschanlage |
| 19 | Abblendlicht auf der Beifahrerseite |
| 20 | Kraftstoffpumpe (außer ZR1) |
| 21 | Abblendlicht auf der Fahrerseite |
| 22 | Nebelscheinwerfer |
| 23 | Fernlichtscheinwerfer auf der Beifahrerseite |
| 24 | Fernlichtscheinwerfer auf der Fahrerseite |
| 56 | Motorsteuergerät (ECM) / Getriebesteuergerät (TCM) / Easy Key-Modul |
| J-Style-Sicherungen | |
| 25 | Lüfter |
| 26 | Batterieleitung 3 |
| 27 | Antiblockiersystem |
| 28 | Gebläse für Heizung / Lüftung / Klimaanlage |
| 29 | Batterieleitung 2 |
| 30 | Anlasser |
| 31 | Audio-Verstärker |
| 32 | Ladeluftkühlerpumpe |
| 33 | Batterieleitung 1 |
| Mikrorelais | |
| 34 | Horn |
| 35 | Klimakompressor |
| 36 | Scheibenwaschanlage |
| 37 | Parkleuchten, Nebelscheinwerfer |
| 38 | Nebelscheinwerfer |
| 39 | Fernlichtscheinwerfer |
| 46 | Scheinwerferwaschanlage |
| 55 | Kraftstoffpumpe (außer ZR1) |
| Mini-Relais | |
| 40 | Defog hinten |
| 41 | Scheibenwischer hoch / niedrig |
| 42 | Scheibenwischerlauf / Zubehör |
| 43 | Kurbel |
| 44 | Antriebsstrangzündung 1 |
| 45 | Scheibenwischer ein / aus |
| 47 | Abblendlicht |
| Ersatzsicherungen | |
| 48 | Schonen |
| 49 | Schonen |
| 50 | Schonen |
| 51 | Schonen |
| 52 | Schonen |
| 53 | Schonen |
| 54 | Sicherungszieher |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Corvette C6?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Chevrolet Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
