In diesem Artikel betrachten wir den Citroën C4 der zweiten Generation, der von 2011 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Citroen C4 2011, 2012, 2013, 2014, 2015 und 2016 sowie Informationen zur Position der Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungskastendiagramm: Citroën C4 (2011-2017)
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen C4 sind die Sicherungen F13 (Zigarettenanzünder), F14 (12-V-Steckdose im Kofferraum) im Sicherungskasten 1 des Armaturenbretts und die Sicherungen F36 (hintere 12-V-Steckdose) und F40 (230 V /) 50-Hz-Buchse) im Dashboard-Sicherungskasten 2.
Position des Sicherungskastens
Fahrzeuge mit Linkslenkung:
Die 2 Sicherungskästen befinden sich im unteren Armaturenbrett (linke Seite).

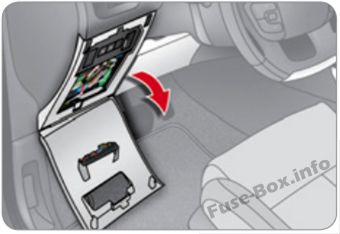

Lösen Sie die Abdeckung, indem Sie oben rechts und dann links ziehen. Nehmen Sie die Abdeckung vollständig ab und drehen Sie sie um.

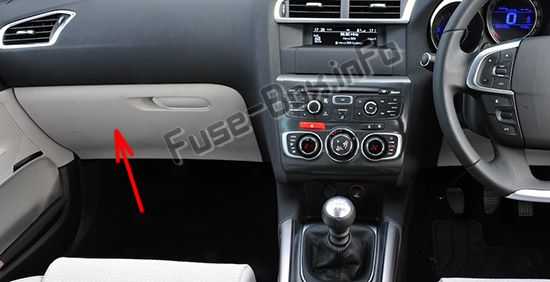

Fahrzeuge mit Rechtslenkung:
Die 2 Sicherungskästen befinden sich im unteren Armaturenbrett im Handschuhfach.
Öffnen Sie den Handschuhfachdeckel, lösen Sie den am Sicherungskastendeckel angebrachten Träger, indem Sie nach rechts ziehen, öffnen Sie den Sicherungskastendeckel, indem Sie oben rechts und dann nach links ziehen, und klappen Sie den Sicherungskastendeckel vollständig herunter.
ad vertisements

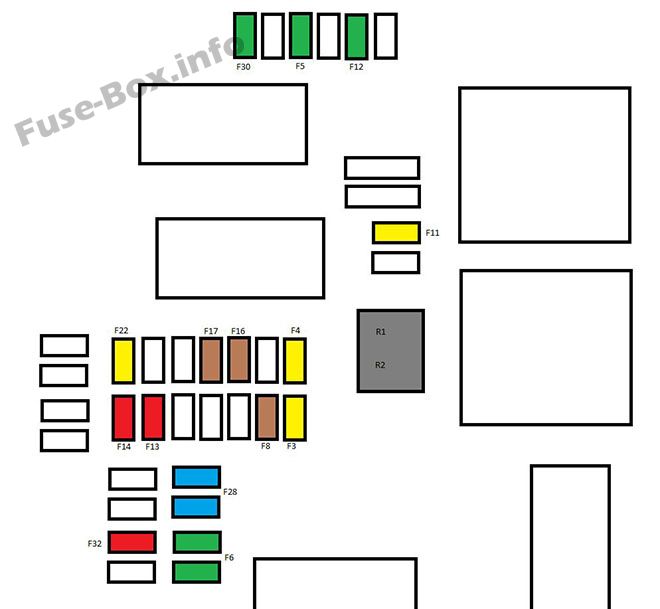

Sicherungskastendiagramm (Dashboard-Sicherungskasten 1)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1
| № | Bewertung | Funktionen |
|---|---|---|
| F3 | 20 A. | Standlichter, Warnblinkanlage für Anhänger. |
| F4 | 20 A. | Innenbeleuchtung, Anhängerschnittstelle. |
| F5 | 30 A. | Elektrische One-Touch-Fensterheber vorne. |
| F6 | 30 A. | Elektrische One-Touch-Fensterheber hinten. |
| F11 | 20 A. | 12 V Anhängersteckdose. |
| F12 | 30 A. | Panorama-Schiebedach blind. |
| F13 | 30 A. | HiFi-Verstärker. |
| F22 | 20 A. | Anhängersignalisierung. |
| F8 | 3 A. | Alarmsirene, Alarmsteuergerät. |
| F13 | 10 A | Zigarettenanzünder. |
| F14 | 10 A | 12 V Steckdose im Kofferraum. |
| F 16 | 3 A. | Beleuchtung für den großen Multifunktionsspeicher (bis 2015), Kartenleselampen hinten, Handschuhfachbeleuchtung. |
| F17 | 3 A. | Sonnenblende Beleuchtung, Frontkarte Leselampen. |
| F28 | 15 A. | Audiosystem, Radio (After-Market). |
| F30 | 20 A. | Heckscheibenwischer. |
| F32 | 10 A | HiFi-Verstärker. |
| Abnehmbares Relais №: | ||
| R1 | – – | 230 V / 50 Hz Buchse (außer RHD) |
| R2 | – – | 12 V Steckdose im Kofferraum. |

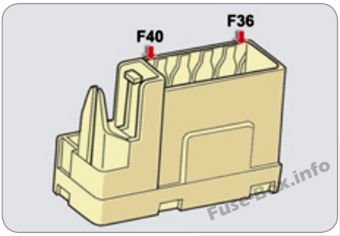

Sicherungskastendiagramm (Dashboard-Sicherungskasten 2)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2
| № | Bewertung | Funktionen |
|---|---|---|
| F36 | 15 A. | Hintere 12 V Buchse. |
| F37 | – – | Nicht benutzt. |
| F38 | – – | Nicht benutzt. |
| F39 | – – | Nicht benutzt. |
| F40 | 25 A. | 230 V / 50 Hz Buchse (außer RHD) |
Position des Sicherungskastens
Itx befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktionen |
|---|---|---|
| F19 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F20 | 15 A. | Screenwash-Pumpe vorne und hinten. |
| F21 | 20 A. | Scheinwerferwaschpumpe. |
| F22 | 15 A. | Horn. |
| F23 | 15 A. | Rechter Fernlichtscheinwerfer. |
| F24 | 15 A. | Scheinwerfer des linken Fernlichts. |
| F27 | 5 A. | Links getauchter Scheinwerfer. |
| F28 | 5 A. | Rechts getauchter Scheinwerfer. |

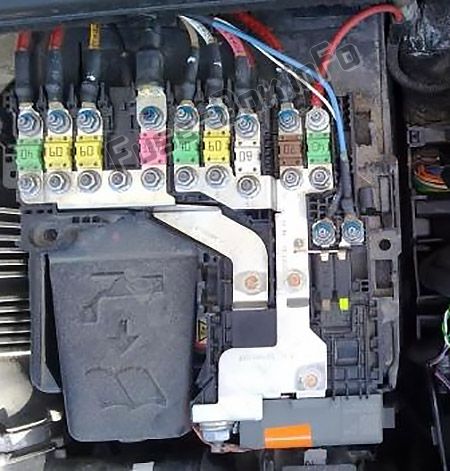

Sicherungen an der Batterie
