Das kompakte Executive-Schrägheck Citroën DS5 wurde von 2011 bis 2018 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Citroen DS5 2012, 2013, 2014, 2015 und 2016 , Informationen zur Position der Sicherungsbleche im Fahrzeug und Erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).
Sicherungslayout Citroën DS5 2011-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen DS5 sind die Sicherungen F13 (vorderer Zigarettenanzünder, vordere 12-V-Buchse) und F14 (hintere 12-V-Buchse) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

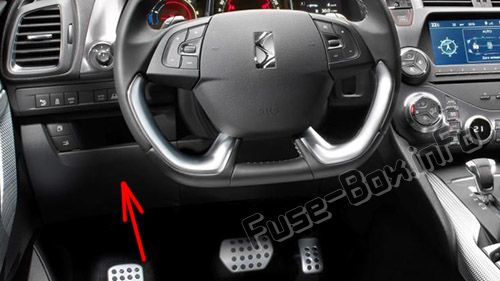

Fahrzeuge mit Linkslenkung:

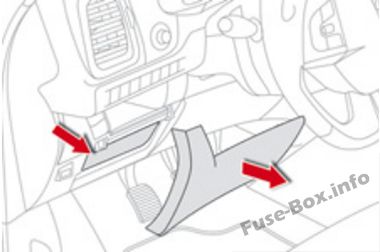

Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

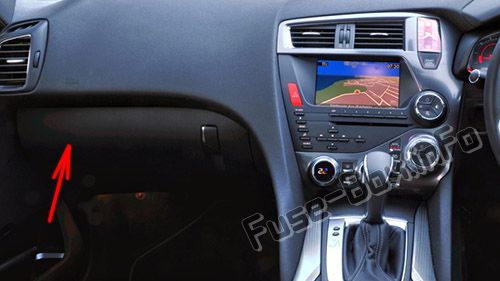

Fahrzeuge mit Rechtslenkung:
Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

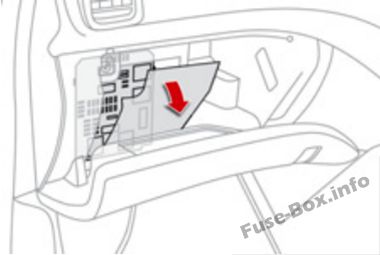

Öffnen Sie den Handschuhfachdeckel und entfernen Sie die Abdeckung.
ad vertisements

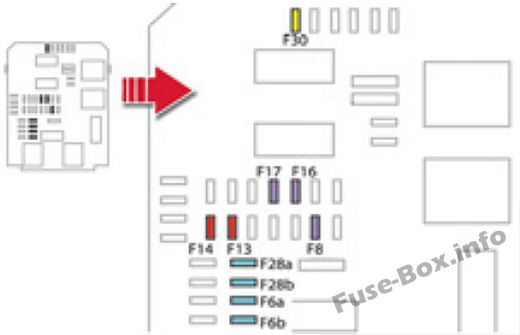

Sicherungskastendiagramm
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2012)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F6 A oder B. | 15 | Audiosystem. |
| F8 | 3 | Alarm. |
| F13 | 10 | Zigarettenanzünder vorne, 12-V-Steckdose vorne. |
| F14 | 10 | Hintere 12 V Buchse. |
| F 16 | 3 | Höflichkeitsspiegel. |
| F17 | 3 | Innenleuchte, Innenspiegel. |
| F28 A oder B. | 15 | Audiosystem. |
| F30 | 20 | Heckscheibenwischer. |
| F32 | 10 | Audio-Verstärker. |
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2013, 2014, 2015, 2016)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F6 A oder B. | 15 | Audiosystem. |
| F8 | 3 | Alarm. |
| F13 | 10 | Zigarettenanzünder vorne, 12-V-Steckdose vorne. |
| F14 | 10 | Hintere 12 V Buchse. |
| F 16 | 3 | Leselampen für die hintere Karte. |
| F17 | 3 | Höflichkeitsspiegel. |
| F28 A oder B. | 15 | Audiosystem. |
| F30 | 20 | Heckscheibenwischer. |
| F32 | 10 | Audio-Verstärker. |
Position des Sicherungskastens

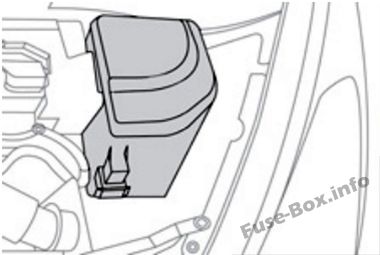

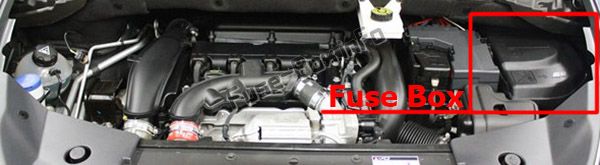

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F20 | 15 | Screenwash-Pumpe vorne / hinten. |
| F21 | 20 | Scheinwerferwaschpumpe. |
| F22 | 15 | Horn. |
| F23 | 15 | Rechter Fernlichtscheinwerfer. |
| F24 | 15 | Scheinwerfer des linken Fernlichts. |
| F27 | 5 | Linke Lampenmaske. |
| F28 | 5 | Rechte Lampenmaske. |
