Hier finden Sie die Sicherungskasten-Belegung für den Nissan Frontier D40 der Baujahre 2005 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Nissan Frontier 2005-2014
- Instrumententafel
- Sicherungs- und Relaisboxen im Motorraum
- 2005, 2006, 2007, 2008 und 2009
- 2010, 2011, 2012, 2013 und 2014
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Nissan Frontier D40?
- Was zeigt die Sicherungsbelegung?
- Weitere Nissan Sicherungskasten-Belegungen
Sicherungsanordnung Nissan Frontier 2005-2014
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 5 (2005-2009: Konsolensteckdose / 2010-2014: Netzsteckdose), Nr. 7 (2005-2009: Obere vordere Steckdose) im Sicherungskasten der Instrumententafel und Sicherung Nr. 26 (Untere vordere Steckdose) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Instrumententafel
Der Sicherungskasten befindet sich hinter der Abdeckung im Handschuhfach.
Sicherungs- und Relaisboxen im Motorraum
Sicherungsdiagramme
2005, 2006, 2007, 2008 und 2009
Instrumententafel
ad vertisements
Belegung der Sicherungen und Relais in der Instrumententafel (2005-2009)
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 | Karosseriesteuergerät, Motorsteuergerät |
| 2 | – | Nicht benutzt |
| 3 | 10 | Differenzialsperrensteuergerät, Differenzialsperrenmodusschalter Mode |
| 4 | 10 | Audio, Karosseriesteuergerät, Satellitenradio-Tuner |
| 5 | fünfzehn | Konsolensteckdose |
| 6 | 10 | Außenspiegel-Fernbedienungsschalter |
| 7 | fünfzehn | Obere vordere Steckdose |
| 8 | 10 | Frontluftregler, Frontgebläsemotorrelais |
| 9 | – | Nicht benutzt |
| 10 | – | Nicht benutzt |
| 11 | – | Nicht benutzt |
| 12 | 10 | ASCD-Bremsschalter, Sitzheizungsrelais, Datenverbindungsanschluss, Bremslichtschalter, Sonarsystem, automatische Getriebesteuerung, Audio |
| 13 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 14 | 10 | Kombiinstrument, Innenspiegel mit automatischem Blendschutz |
| fünfzehn | 10 | Kombischalter |
| 16 | 10 | Sitzheizungsrelais |
| 17 | fünfzehn | Audioverstärker, Satellitenradio-Tuner |
| 18 | 10 | Karosseriesteuergerät, Ladeleuchtenrelais, Raum-/Kartenleuchte vorn, Zündschlüssellochbeleuchtung, Zimmerleuchte 2. Reihe, Bremsregelsystem, Allradantrieb |
| 19 | 10 | Innenspiegel mit automatischer Blendschutzfunktion, Kombiinstrument, Datenverbindungsanschluss, Steuergerät für Differenzialsperre, Frontluftregelung, Reifendruckkontrollsystem |
| 20 | 10 | Bremslichtrelais, Bremslichtschalter |
| 21 | 10 | Lenkwinkelsensor, Verteilergetriebe, Karosseriesteuergerät, Innenraumleuchte, elektrisches Türschlosssystem, NVIS, Fahrzeugsicherheitssystem |
| 22 | 10 | Baugruppe Automatikgetriebe |
| Relais | ||
| R1 | Nicht benutzt | |
| R2 | Zubehörteil |
ad vertisements

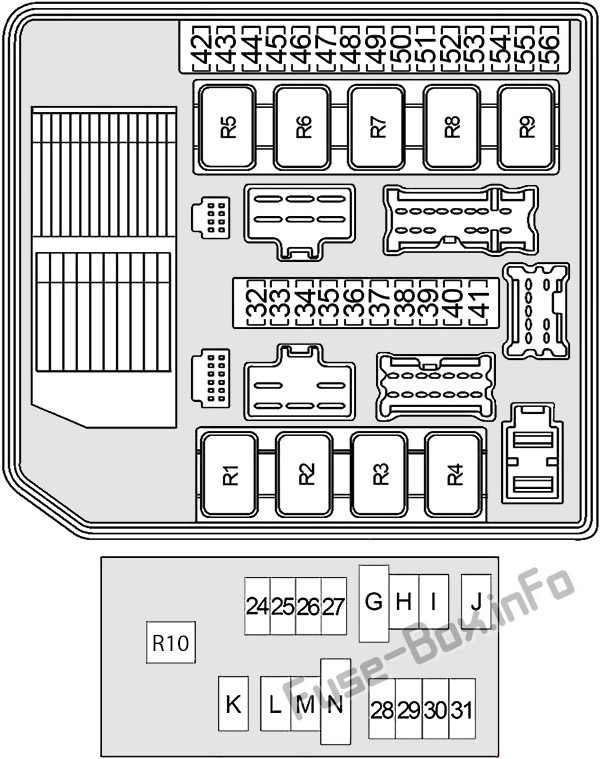

Motorraum-Sicherungskasten
Belegung der Sicherungen und Relais im Motorraum (2005-2009)
| № | Ampere | Beschreibung |
|---|---|---|
| 24 | fünfzehn | Relais des vorderen Gebläsemotors |
| 25 | 10 | Schlüsselschalter |
| 26 | 20 | Untere vordere Steckdose |
| 27 | fünfzehn | Relais des vorderen Gebläsemotors |
| 28 | – | Nicht benutzt |
| 29 | 20 | Audio |
| 30 | fünfzehn | Generator, Hupenrelais |
| 31 | – | Nicht benutzt |
| G | 50 | BCM (Body Control Module), Leistungsschalter 2 |
| H | 30 | Elektrische Bremse (Anhängerschlepp) |
| ich | 40 | Lüfterrelais, beheiztes Spiegelrelais |
| J | 40 | Zündschalter, Transferabschaltung Relais 1 und Relais 2 |
| K | – | Nicht benutzt |
| L | 30 / 40 | Abs |
| M | 30 | Anhängerschlepprelais |
| Nein | 30 / 40 | Abs |
| 32 | 10 | Anhängerschlepprelais 2 |
| 33 | – | Nicht benutzt |
| 34 | 10 | Scheinwerfer rechts (Hoch) |
| 35 | 10 | Scheinwerfer links (hoch) |
| 36 | 10 | Front-Kombinationsleuchten |
| 37 | 10 | Heckleuchten, Kennzeichenleuchten, Schalterbeleuchtung, Anhängerkupplungsrelais 1 |
| 38 | 10 | Rückfahrscheinwerferrelais (Automatikgetriebe), Anhängerkupplungsrelais 2 |
| 39 | 30 | Frontwischerrelais |
| 40 | fünfzehn | Scheinwerfer LH (Low), Tagfahrlichtrelais 2 |
| 41 | fünfzehn | Scheinwerfer rechts (Niedrig) |
| 42 | 10 | Klimaanlagenrelais |
| 43 | fünfzehn | Beheiztes Spiegelrelais |
| 44 | – | Nicht benutzt |
| 45 | 10 | Tagfahrlichtrelais 1 |
| 46 | fünfzehn | Relais Heckscheibenheizung |
| 47 | fünfzehn | Relais Heckscheibenheizung |
| 48 | fünfzehn | Kraftstoffpumpenrelais |
| 49 | 10 | Automatikgetriebe, Kupplungsverriegelungsschalter, Verriegelungsaufhebungsschalter, Kupplungsverriegelungsaufhebungsrelais 2 |
| 50 | 10 | ABS, Lenkwinkelsensor |
| 51 | 10 | Rückfahrleuchtenrelais (automatisches Getriebe), Rückfahrleuchtenschalter (manuelles Getriebe) |
| 52 | 20 | Drosselklappen-Motorrelais |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, NATS-Antennenverstärker |
| 54 | 10 | Luftstromsensor, beheizter Sauerstoffsensor |
| 55 | fünfzehn | Injektoren |
| 56 | 20 | Nebelscheinwerfer |
| Relais: | ||
| R1 | Heckscheibenheizung | |
| R2 | Motorsteuergerät (ECM) | |
| R3 | Scheinwerfer niedrig | |
| R4 | Nebelscheinwerfer | |
| R5 | Anlasser | |
| R6 | Beheizter Spiegel | |
| R7 | Kühlgebläse (hoch) | |
| R8 | Kühlgebläse (Niedrig) | |
| R9 | Zündung | |
| R10 | Horn |
ad vertisements
Relaisbox
Belegung der Sicherungen und Relais in der Motorraum-Relaisbox
| № | Ampere | Beschreibung |
|---|---|---|
| 57 | 10 | Transfer-Abschaltrelais 1 und Relais 2, Transfer-Steuereinheit |
| 58 | 10 | 4WD-Schaltschalter, Verteilergetriebe-Steuereinheit |
| 59 | – | Nicht benutzt |
| 60 | fünfzehn | 2006-2014: Karosseriesteuermodul, Anhängerkupplung |
| Relais: | ||
| R1 | 2006-2014: Tailer Turn (rechts) | |
| R2 | Transfer-Abschaltrelais 2 (mit 4WD) | |
| R3 | Tagfahrlichtrelais 2 | |
| R4 | Bremsleuchte (mit Bergabfahrhilfe und Berganfahrhilfe) 2006-2014: Kupplungssperrrelais 1 |
|
| R5 | Tagfahrlichtrelais 1 | |
| R6 | Rückfahrleuchte (mit Automatikgetriebe) 2006-2014: Kupplungssperrrelais 2 |
|
| R7 | Frontgebläsemotor | |
| R8 | Transfer Shift Low (mit 4WD) | |
| R9 | Transfer-Abschaltrelais 1 (mit 4WD) | |
| R10 | Transfer Shift High (mit 4WD) | |
| R11 | 2004-2005: Kupplungssperrrelais 2 2006-2014: Tailer Turn (links) |
|
| R12 | 2006-2014: Rückfahrscheinwerfer (mit Schaltgetriebe) | |
| R13 | 2006-2014: Anhängerschlepprelais 1 | |
| R14 | 2006-2014: Anhängerschlepprelais 2 |
2010, 2011, 2012, 2013 und 2014
ad vertisements
Sicherungskasten Instrumententafel
Belegung der Sicherungen und Relais in der Instrumententafel (2010-2014)
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 | Karosseriesteuergerät, Motorsteuergerät |
| 2 | – | Nicht benutzt |
| 3 | 10 | Differenzialsperrensteuergerät, Differenzialsperrenmodusschalter Mode |
| 4 | 10 | Audio, Karosseriesteuergerät, Satellitenradio-Tuner |
| 5 | 20 | Steckdose |
| 6 | 10 | Außenspiegel-Fernbedienungsschalter |
| 7 | – | Nicht benutzt |
| 8 | 10 | Frontluftregler, Frontgebläsemotorrelais |
| 9 | – | Nicht benutzt |
| 10 | – | Nicht benutzt |
| 11 | – | Nicht benutzt |
| 12 | 10 | ASCD-Bremsschalter, Sitzheizungsrelais, Datenverbindungsanschluss, Bremslichtschalter, Sonarsystem, automatische Getriebesteuerung, Audio |
| 13 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 14 | 10 | Kombiinstrument, Innenspiegel mit automatischem Blendschutz |
| fünfzehn | 10 | Kombischalter |
| 16 | 10 | Sitzheizungsrelais |
| 17 | fünfzehn | Audioverstärker, Satellitenradio-Tuner |
| 18 | 10 | Karosseriesteuergerät, Ladeleuchtenrelais, Raum-/Kartenleuchte vorn, Zündschlüssellochbeleuchtung, Zimmerleuchte 2. Reihe, Bremsregelsystem, Allradantrieb |
| 19 | 10 | Innenspiegel mit automatischer Blendschutzfunktion, Kombiinstrument, Datenverbindungsanschluss, Steuergerät für Differenzialsperre, Frontluftregelung, Reifendruckkontrollsystem |
| 20 | 10 | Bremslichtrelais, Bremslichtschalter |
| 21 | 10 | Lenkwinkelsensor, Verteilergetriebe, Karosseriesteuergerät, Innenraumleuchte, elektrisches Türschlosssystem, NVIS, Fahrzeugsicherheitssystem |
| 22 | 10 | Baugruppe Automatikgetriebe |
| Relais | ||
| R1 | Nicht benutzt | |
| R2 | Zubehörteil |
ad vertisements
Motorraum-Sicherungskasten
Zuordnung der Sicherungen und Relais im Motorraum (2010-2014)
| № | Ampere | Beschreibung |
|---|---|---|
| 24 | fünfzehn | Relais des vorderen Gebläsemotors |
| 25 | 10 | Schlüsselschalter |
| 26 | 20 | Untere vordere Steckdose |
| 27 | fünfzehn | Relais des vorderen Gebläsemotors |
| 28 | – | Nicht benutzt |
| 29 | 20 | Audio |
| 30 | fünfzehn | Generator, Hupenrelais |
| 31 | – | Nicht benutzt |
| G | 50 | BCM (Body Control Module), Leistungsschalter 2 |
| H | 30 | Elektrische Bremse (Anhängerschlepp) |
| ich | 40 | Lüfterrelais, beheiztes Spiegelrelais |
| J | 40 | Zündschalter, Transferabschaltung Relais 1 und Relais 2 |
| K | – | Nicht benutzt |
| L | 30 / 40 | Abs |
| M | 30 | Anhängerschlepprelais |
| Nein | 30 / 40 | Abs |
| 32 | 10 | Anhängerschlepp |
| 33 | – | Nicht benutzt |
| 34 | 10 | Scheinwerfer rechts (hoch), automatisches Lichtsystem, Fahrzeugsicherheitssystem |
| 35 | 10 | Scheinwerfer links (hoch), automatisches Lichtsystem, Fahrzeugsicherheitssystem |
| 36 | 10 | Front-Kombinationsleuchten |
| 37 | 10 | Heckleuchten, Kennzeichenleuchten, Schalterbeleuchtung |
| 38 | 10 | Rückfahrscheinwerferrelais (Automatikgetriebe), Anhängerkupplung), |
| 39 | 30 | Frontwischerrelais |
| 40 | fünfzehn | Scheinwerfer links (niedrig), Tagfahrlichtrelais 2, automatisches Lichtsystem, Fahrzeugsicherheitssystem |
| 41 | fünfzehn | Scheinwerfer rechts (niedrig), automatisches Lichtsystem, Fahrzeugsicherheitssystem |
| 42 | 10 | Klimaanlagenrelais |
| 43 | fünfzehn | Beheiztes Spiegelrelais |
| 44 | – | Nicht benutzt |
| 45 | 10 | Tagfahrlichtrelais 1 |
| 46 | fünfzehn | Relais Heckscheibenheizung |
| 47 | fünfzehn | Relais Heckscheibenheizung |
| 48 | fünfzehn | Kraftstoffpumpenrelais |
| 49 | 10 | Automatikgetriebe, Kupplungsverriegelungsschalter, Verriegelungsaufhebungsschalter, Kupplungsverriegelungsaufhebungsrelais 2 |
| 50 | 10 | Abs |
| 51 | 10 | Rückfahrleuchtenrelais (automatische Übertragung), Rückfahrleuchtenschalter (manuelle Übertragung), Sonarsystem, Audio |
| 52 | 20 | Drosselklappen-Motorrelais |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, NVIS |
| 54 | fünfzehn | Luftstromsensor, beheizter Sauerstoffsensor |
| 55 | fünfzehn | Injektoren |
| 56 | 20 | Nebelscheinwerfer |
| 57 | – | Nicht benutzt |
| Relais : | ||
| R1 | Heckscheibenheizung | |
| R2 | Kühlgebläse (Niedrig) | |
| R3 | Kühlgebläse (hoch) | |
| R4 | Zündung | |
| R5 | Horn |
ad vertisements
Relaisbox
Belegung der Sicherungen und Relais in der Motorraum-Relaisbox
| № | Ampere | Beschreibung |
|---|---|---|
| 57 | 10 | Transfer-Abschaltrelais 1 und Relais 2, Transfer-Steuereinheit |
| 58 | 10 | 4WD-Schaltschalter, Verteilergetriebe-Steuereinheit |
| 59 | – | Nicht benutzt |
| 60 | fünfzehn | 2006-2014: Karosseriesteuermodul, Anhängerkupplung |
| Relais: | ||
| R1 | 2006-2014: Tailer Turn (rechts) | |
| R2 | Transfer-Abschaltrelais 2 (mit 4WD) | |
| R3 | Tagfahrlichtrelais 2 | |
| R4 | Bremsleuchte (mit Bergabfahrhilfe und Berganfahrhilfe) 2006-2014: Kupplungssperrrelais 1 |
|
| R5 | Tagfahrlichtrelais 1 | |
| R6 | Rückfahrleuchte (mit Automatikgetriebe) 2006-2014: Kupplungssperrrelais 2 |
|
| R7 | Frontgebläsemotor | |
| R8 | Transfer Shift Low (mit 4WD) | |
| R9 | Transfer-Abschaltrelais 1 (mit 4WD) | |
| R10 | Transfer Shift High (mit 4WD) | |
| R11 | 2004-2005: Kupplungssperrrelais 2 2006-2014: Tailer Turn (links) |
|
| R12 | 2006-2014: Rückfahrscheinwerfer (mit Schaltgetriebe) | |
| R13 | 2006-2014: Anhängerschlepprelais 1 | |
| R14 | 2006-2014: Anhängerschlepprelais 2 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Nissan Frontier D40?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
