In diesem Artikel betrachten wir die erste Generation Pontiac Vibe, produziert von 2003 bis 2008 Hier finden Sie Sicherungskasten Diagramme von finden Pontiac Vibe 2003, 2004, 2005, 2006, 2007 und 2008 , Informationen über die Lage der Sicherungsplatten im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.
Sicherungsanordnung Pontiac Vibe 2003-2008
Die Sicherungen des Zigarettenanzünders (Steckdose) des Pontiac Vibe befinden sich im Sicherungskasten der Instrumententafel – siehe Sicherungen „AM1“, „INV“, „P/POINT“ und „CIG“.

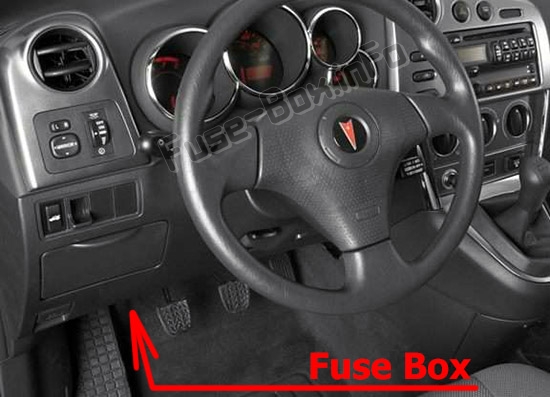

Lage des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der linken Seite).
Sicherungskastendiagramm
2003-2004

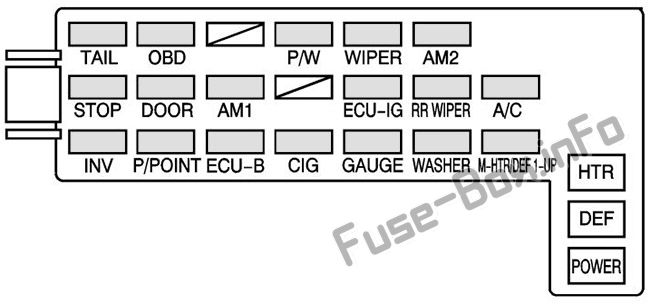

2005-2008
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| Name | Beschreibung |
|---|---|
| SCHWANZ | Standlicht, Rücklicht, Kennzeichenbeleuchtung, Instrumententafelbeleuchtung, Motorsteuerung Engine |
| OBD | On-Board-Diagnosesystem |
| WISCHER | Scheibenwischer |
| P/W | Power-Fenster |
| AM2 | Ladesystem, Airbagsystem, Startersystem, Motorsteuerung |
| STOPP | Bremsleuchten, CHMSL, Motorkontrollsystem, Antiblockiersystem, Tempomat |
| TÜR | Elektrische Türschlösser, Liftglass Lock |
| AM1 | Zigarettenanzünder, Messgerät, ECU-IG, Scheibenwischer, Heckscheibenwischer, Unterlegscheibensicherungen |
| ECU-IG | Tempomat, Antiblockiersystem, Diebstahlschutzsystem, automatische Getriebesteuerung, elektrischer Lüfter Cool |
| RR WISCHER | Heckscheibenwischer, Heckscheibenheizung |
| Klimaanlage | Klimaanlage |
| INV | Steckdosen |
| P/PUNKT | Steckdosen |
| ECU-B | Tagfahrleuchten |
| CIG | Zigarettenanzünder, elektrische Rückspiegel, Steckdosen, Audiosystem, automatische Getriebesteuerung |
| SPUR | Anzeigen und Messgeräte, Rückfahrscheinwerfer, Ladesystem, elektrische Türschlösser, elektrische Fensterheber, Schiebedach, Klimaanlage, Tempomat |
| WASCHMASCHINE | Scheibenwaschanlagen |
| M-HTR/DEF 1-UP | Motorsteuerungssystem |
| HTR | 2005-2008: Klimaanlage |
| DEF | 2005-2008: Heckscheibenheizung, M-HTR/DEF 1–UP Sicherung |
| LEISTUNG | 2005-2008: Elektrische Fensterheber, elektrisches Monddach |

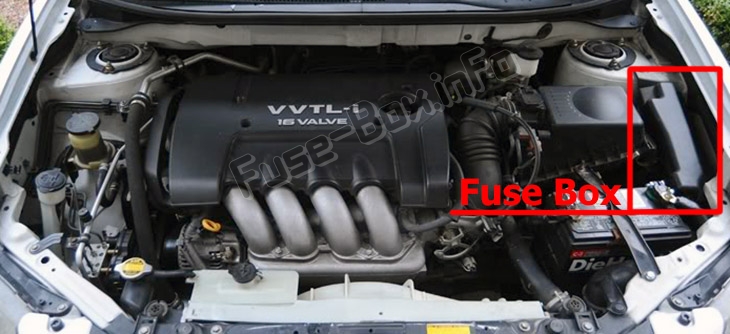

Lage des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| Name | Verwendung |
|---|---|
| Leer | Nicht benutzt |
| SCHONEN | Ersatzsicherung |
| ETCS | Elektronisches Drosselklappensteuerungssystem |
| ABS-NR. 2 | Antiblockiersystem (ohne Stabilitätskontrollsystem) |
| RDI-FAN | Elektrischer Lüfter |
| ABS-NR. 1 | Antiblockiersystem (mit Stabilitätskontrollsystem) |
| NEBEL | Nebelscheinwerfer |
| EFI2 | Multiport-Kraftstoffeinspritzsystem / Sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem |
| EFI3 | Multiport-Kraftstoffeinspritzsystem / Sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem |
| KOPF HAUPT | Rechter Scheinwerfer, linker Scheinwerfer Sicherungen |
| ALT-S | Ladestation |
| EFI | Elektronisches Kraftstoffeinspritzsystem |
| GEFAHR | Blinker, Notblinker |
| HORN | Horn |
| KUPPEL | Innenbeleuchtung, Anzeigen und Messgeräte, Audiosystem, schlüsselloses Fernzugangssystem, Navigationssystem (falls vorhanden) |
| MAIN | Startersystem, AM2-Sicherung |
| AMPERE | Audiosystem |
| MAIFEIERTAG | OnStar-System |
| ALT | ABS NO.1, ABS NO.2, RDI FAN, FOG, Heizung, AM1, POWER, TÜR, ECU-B, HECK, STOP, P/POINT, INV, OBD-Sicherungen, Ladesystem |
| KOPF RH | Rechter Scheinwerfer, Scheinwerfer-Fernlicht-Kontrollleuchte |
| KOPF LINKS | Linker Scheinwerfer |
| Relais | |
| M/G | M/G |
| KOPF | Scheinwerfer |
| DIMMER | Scheinwerfer-Dimmer |
| HORN | Horn |
| FAN NR. 2 | Kühlventilatorsystem |
| FAN NR. 1 | Kühlventilatorsystem |
| EFI | Elektronisches Kraftstoffeinspritzsystem |
| NEBEL | Nebelscheinwerfer |
