Die Sicherungskasten und das Relais für Subaru Forester (SK; 2019-..)

Subaru

In diesem Artikel betrachten wir den Subaru Forester (SK) der fünften Generation, der von 2019 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Subaru Forester 2019 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und die Belegung der einzelnen Sicherungen (Sicherungsbelegung).

Sicherungsanordnung Subaru Forester 2019-…


Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Forester sind die Sicherungen Nr. 2 „CIGAR“ und Nr. 7 „12 V BUCHSE“ im Sicherungskasten der Instrumententafel.


Lage des Sicherungskastens

Passagierabteil

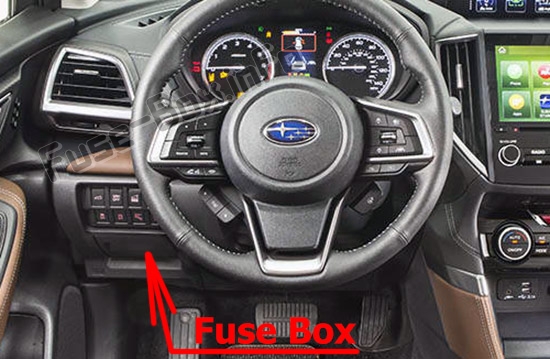

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.Lage der Sicherungen im Fahrgastraum: Subaru Forester (SK; 2019-..)

Sicherungskasten im Motorraum

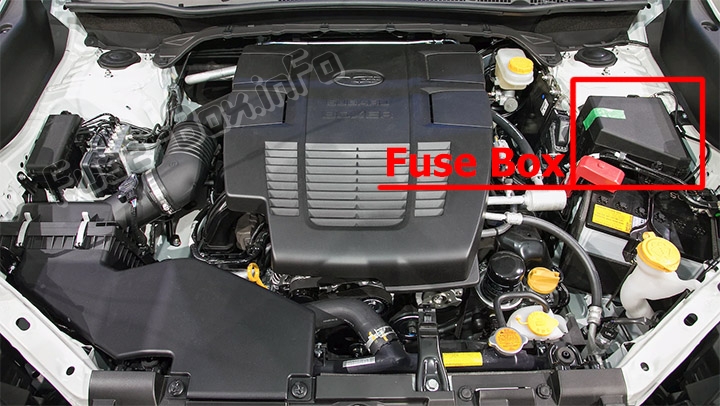

Lage der Sicherungen im Motorraum: Subaru Forester (SK; 2019-..)

Sicherungskastendiagramme

ad vertisements

2019

Instrumententafel

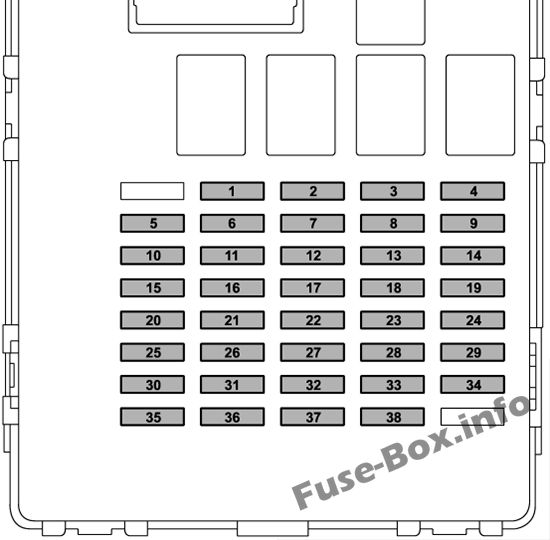

Schaltplan Sicherungskasten Instrumententafel: Subaru Forester (2019-..)

Zuordnung der Sicherungen in der Instrumententafel (2019)

Amperebewertung Schaltkreis
1 Leer
2 20 A ZIGARRE
3 7,5 A IG A-1
4 15 A AUDIO-NAVI
5 15 A IG B-2
6 7,5 A METER IG (DCDC)
7 15 A 12 V STECKDOSE
8 15 A Klimaanlage IG
9 7,5 A ACC
10 7,5 A IG B-1
11 7,5 A AUGENSEHEN (DCDC)
12 Leer
13 7,5 A IG A-3
14 10 A EINHEIT +B
fünfzehn 7,5 A METER IG
16 7,5 A SRVD (DCDC)
17 7,5 A SPIEGEL
18 7,5 A LAMPE IG
19 10 A IG A-2
20 10 A SRS-AIRBAG
21 7,5 A Klimaanlage IG (DCDC)
22 25 A SITZ/H STRG/H
23 10 A DRL
24 7,5 A Klimaanlagen-ACC (DCDC)
25 7,5 A EINHEIT +B (DCDC)
26 10 A SICHERN
27 10 A Klimaanlage +B
28 20 A TRAIL R.FOG
29 7,5 A AUDIO-ACC (DCDC)
30 7,5 A SICHERN (DCDC)
31 7,5 A SMT (DCDC)
32 7,5 A ILLUMI
33 7,5 A SCHLÜSSEL SW A
34 Leer
35 7,5 A ILLUMI (DCDC)
36 7,5 A SCHLÜSSEL SW B
37 7,5 A STOPPEN
38 7,5 A AUGENSEHEN
Motorraum

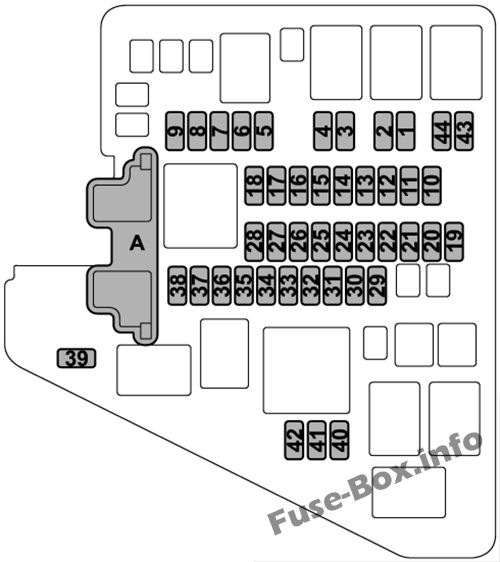

Schaltplan Motorhaubensicherung: Subaru Forester (2019-..)

ad vertisements



Zuordnung der Sicherungen im Motorraum (2019)

Amperebewertung Schaltkreis
EIN HAUPTSICHERUNG
1 7,5 A HORN 2
2 7,5 A HORN 1
3 15 A H/L LO RH
4 15 A H/L LO LH
5 10 A DCM
6 10 A H/L HALLO RH
7 10 A H/L HALLO LH
8 10 A SCHWANZ
9 30 A JB-B
10 20 A TREIBSTOFF
11 7,5 A OBD
12 10 A ODS
13 7,5 A PU B/UP
14 15 A GEFAHR
fünfzehn Leer
16 10 A MB-B
17 Leer
18 20 A D/L
19 10 A AVCS
20 10 A E/G2
21 7,5 A CVT-SSR
22 Leer
23 Leer
24 20 A O2 HTR
25 Leer
26 20 A TCU
27 15 A IG-SPULE
28 15 A E/G1
29 30 A BACKUP
30 25 A HAUPTSPASS
31 30 A VDC SOL
32 10 A F. NEBEL
33 25 A R. DEF
34 20 A AUDIO
35 10 A ENTEISER
36 25 A SUB-SPASS
37 15 A GEBLÄSE
38 15 A GEBLÄSE
39 Leer
40 15 A R. WISCHER
41 15 A F. WASCHEN
42 30 A F. WISCHER
