Sicherungsanordnung Volvo V50 2004-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo V50 sind die Sicherungen #45 (Steckdose) und #77 (Steckdose im Laderaum) im Sicherungskasten im Fahrgastraum.
Lage des Sicherungskastens

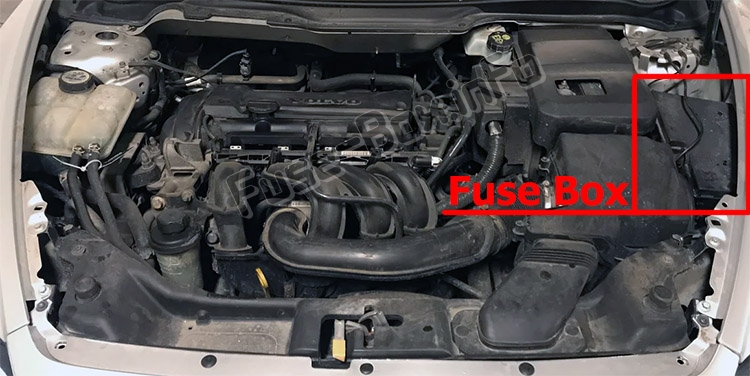

Motorraum
Passagierabteil
Der Sicherungskasten im Fahrgastraum befindet sich unter dem Handschuhfach.
Sicherungskastendiagramme
2008
Motorraum
ad vertisements

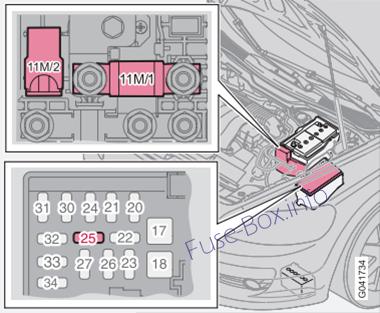

Zuordnung der Sicherungen im Motorraum (2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 1. | Kühlerlüfter | 50 A |
| 2. | Servolenkung (nicht 1,6 l Motor) | 80 A |
| 3. | Versorgung Fahrgastraum Sicherungskasten | 60 A |
| 4. | Versorgung Fahrgastraum Sicherungskasten | 60 A |
| 5. | Klimabedienelement, Zusatzheizung PTC (Option) | 80 A |
| 6. | Glühkerzen (4-Zyl.-Diesel). | 60 A |
| 6. | Glühkerzen (5-Zyl.-Diesel). | 70 A |
| 7. | ABS-Pumpe. | 30 A |
| 8. | ABS-Ventile | 20 A |
| 9. | Motorfunktionen | 30 A |
| 10. | Lüftungsgebläse. | 40 A |
| 11. | Scheinwerferwaschanlage | 20 A |
| 12. | Zuführung zur beheizbaren Heckscheibe. | 30 A |
| 13. | Relais für Anlasser. | 30 A |
| 14. | Anhängerverkabelung | 40 A |
| fünfzehn. | Reservieren | – |
| 16. | Versorgung des Infotainmentsystems. | 30 A |
| 17. | Scheibenwischer. | 30 A |
| 18. | Versorgung Fahrgastraum Sicherungskasten | 40 A |
| 19. | Reservieren | – |
| 20. | Horn | 15 A |
| 21. | Kraftstoffbetriebene Zusatzheizung, Innenraumheizung. | 20 A |
| 22. | Reservieren | – |
| 23. | Motorsteuergerät ECM (5-Zyl. Benzin), Getriebe (TCM) | 10 A |
| 24. | Beheizter Kraftstofffilter, PTC-Element Ölabscheider (5-Zyl.-Diesel) | 20 A |
| 25. | Reservieren | – |
| 26. | Zündschloss | 15 A |
| 27. | Klimakompressor | 10 A |
| 28. | Reservieren | – |
| 29. | Nebelscheinwerfer | 15 A |
| 30. | Motorsteuergerät ECM (1,6 I Benzin, 2,0 I Diesel) | 3 A |
| 31. | Spannungsregler, Lichtmaschine 4-Zyl. | 10 A |
| 32. | Einspritzdüsen (5-Zyl.-Benzin), Lambdasonde (4-Zyl.-Benzin), Ladeluftkühler (4-Zyl.-Diesel), Luftmassenmesser und Turbosteuerung (5-Zyl.-Diesel) | 10 A |
| 33. | Lambdasonde und Vakuumpumpe (5-Zyl.-Benzin), Motorsteuergerät (5-Zyl.-Diesel), Dieselfilterheizung (4-Zyl.-Diesel). | 20 A |
| 34. | Zündspulen (Benzin), Injektoren (1,6 l Benzin), Kraftstoffpumpe (4-Zyl.-Diesel), Druckschalter, Klimatisierung (5-Zyl.), Glühkerzen und AGR-Abgasreinigung (5-Zyl.-Diesel) | 10 A |
| 35. | Motorsensoren für Ventile, Relaisspule, PTC-Element Klimaanlage, Ölabscheider (5-Zyl.-Benzin), Motorsteuergerät ECM (5-Zyl.-Diesel), Kanister (Benzin), Injektoren (1,8/2,0 l Benzin), MAF Luftmassenmesser (5-Zyl.-Benzin, 4-Zyl.-Diesel), Turbo Control (4-Zyl.-Diesel), Druckschalter Servolenkung (1,6 l Benzin), AGR-Abgasreinigung (4-Zyl.-Diesel) | 15 A |
| 36. | Motorsteuergerät ECM (nicht 5-Zyl.-Diesel), Gaspedalstellungssensor, Lambdasonde (5-Zyl.-Diesel) | 10 A |
- 19-36 sind vom Typ „Mini Fuse“.
- Die Sicherungen 7-18 sind vom Typ „JCASE“ und sollten von einer Volvo-Vertragswerkstatt ausgetauscht werden.
- Die Sicherungen 1-6 sind vom Typ „Midi Fuse“ und dürfen nur von einer Volvo-Vertragswerkstatt ausgetauscht werden.
ad vertisements
Passagierabteil

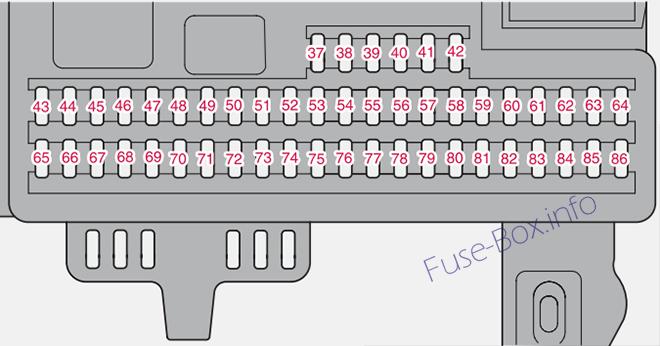

Zuordnung der Sicherungen im Fahrgastraum (2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 37. | Reservieren | – |
| 38. | Reservieren | – |
| 39. | Reservieren | – |
| 40. | Reservieren | – |
| 41. | Reservieren | – |
| 42. | Reservieren | – |
| 43. | Telefon, Audiosystem, RTI (Option) | 15A |
| 44. | SRS-System, Motorsteuergerät ECM (5-Zyl.) | 10 A |
| 45. | Steckdose | 15A |
| 46. | Fahrgastraum, Handschuhfach und Innenbeleuchtung | 5A |
| 47. | Innenbeleuchtung | 5A |
| 48. | Heckscheibenwischer/ -waschanlage |
15A |
| 49. | SRS-System | 10 A |
| 50. | Reservieren | – |
| 51. | Zusatzheizung für den Fahrgastraum, Allrad, Kraftstofffilterrelais, Heizung | 10 A |
| 52. | Getriebesteuergerät (TCM), ABS-System | 5A |
| 53. | Servolenkung | 10 A |
| 54. | Einparkhilfe, Bi-Xenon (Option) | 10 A |
| 55. | Schlüsselloses Steuermodul | 20A |
| 56. | Fernbedienungsmodul, Sirenensteuermodul | 10 A |
| 57. | Datenverbindungsstecker (DLC), Bremslichtschalter | 15A |
| 58. | Fernlicht (rechts), Relaisspule Zusatzscheinwerfer | 7,5A |
| 59. | Fernlicht links | 7,5A |
| 60. | Sitzheizung (Fahrerseite) | 15A |
| 61. | Sitzheizung (Beifahrerseite) | 15A |
| 62. | Schiebedach | 20A |
| 63. | Versorgung hintere rechte Tür | 20A |
| 64. | RTI (Option) | 5A |
| 65. | Infotainmentsystem | 5A |
| 66. | Infotainment-Steuermodul (ICM), Klimatisierung | 10 A |
| 67. | Reservieren | – |
| 68. | Tempomat | 5A |
| 69. | Klimatisierung, Regensensor, BLIS-Taste | 5A |
| 70. | Reservieren | – |
| 71. | Reservieren | – |
| 72. | Reservieren | – |
| 73. | Schiebedach, Dachkonsole für Innenbeleuchtung (OHC), Sicherheitsgurt-Erinnerung hinten, automatisch abblendender Spiegel | 5A |
| 74. | Kraftstoffpumpenrelais | 15A |
| 75. | Reservieren | – |
| 76. | Reservieren | – |
| 77. | Steckdose im Laderaum, elektronisches Zubehörmodul (AEM) | 15A |
| 78. | Reservieren | – |
| 79. | Rückfahrscheinwerfer | 5A |
| 80. | Reservieren | – |
| 81. | Versorgung hintere linke Tür | 20A |
| 82. | Versorgung vorn rechte Tür | 25A |
| 83. | Versorgung vorn linke Tür | 25A |
| 84. | Elektrischer Beifahrersitz | 25A |
| 85. | Fahrersitz elektrisch | 25A |
| 86. | Innenbeleuchtung, Laderaumbeleuchtung, elektrisch verstellbare Sitze, Tankanzeige (1.8F) | 5A |
2009, 2010
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009, 2010)
| № | Beschreibung | Ampere |
|---|---|---|
| 1. | Kühlmittellüfter (Kühler) | 50A |
| 2. | Servolenkung | 80A |
| 3. | Zuleitung zum Sicherungskasten Fahrgastraum | 60A |
| 4. | Zuleitung zum Sicherungskasten Fahrgastraum | 60A |
| 5. | Element, Klimaeinheit | 80A |
| 6. | Nicht in Gebrauch | |
| 7. | ABS-Pumpe | 30A |
| 8. | ABS-Ventile | 20A |
| 9. | Motorfunktionen | 30A |
| 10. | Klimagebläse | 40A |
| 11. | Scheinwerferwaschanlage | 20A |
| 12. | Zuführung zur beheizbaren Heckscheibe | 30A |
| 13. | Anlasserrelais | 30A |
| 14. | Anhängerkupplung (Zubehör) | 40A |
| fünfzehn. | Nicht in Gebrauch | |
| 16. | Feed zum Audiosystem | 30A |
| 17. | Scheibenwischer | 30A |
| 18. | Zuleitung zum Sicherungskasten Fahrgastraum | 40A |
| 19. | Nicht in Gebrauch | |
| 20. | Horn | 15A |
| 21. | Nicht in Gebrauch | |
| 22. | Nicht in Gebrauch | |
| 23. | Motorsteuergerät (ECM)/Getriebesteuergerät (TCM) | 10 A |
| 24. | Nicht in Gebrauch | |
| 25. | Nicht in Gebrauch | |
| 26. | Zündschloss | 15A |
| 27. | Klimakompressor | 10 A |
| 28. | Nicht in Gebrauch | |
| 29. | Nebelscheinwerfer (Option) | 15A |
| 30. | Nicht in Gebrauch | |
| 31. | Nicht in Gebrauch | |
| 32. | Einspritzdüsen | 10 A |
| 33. | Beheizter Sauerstoffsensor, Vakuumpumpe | 20A |
| 34. | Zündspulen, Drucksensor Klimaeinheit | 10 A |
| 35. | Motorsensorventile, Klimarelais, Relaisspule, PTC-Element-Ölabscheider, Kanister, Luftmassenmesser | 15A |
| 36. | Motorsteuergerät (ECM), Drosselklappensensor | 10 A |
- Die Sicherungen 1–18 sind Relais/Leistungsschalter und sollten nur von einem autorisierten Volvo-Servicetechniker entfernt oder ersetzt werden.
- Die Sicherungen 19–36 können bei Bedarf jederzeit ausgetauscht werden.
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2009, 2010)
| № | Beschreibung | Ampere |
|---|---|---|
| – | Sicherung 37-42, nicht in Gebrauch | – |
| 43. | Audiosystem, Bluetooth, Volvo Navigationssystem (Option) | 15A |
| 44. | Zusätzliches Rückhaltesystem (SRS), Motorsteuergerät | 10 A |
| 45. | 12-Volt-Steckdose im Rücksitz | 15A |
| 46. | Beleuchtung – Handschuhfach, Instrumententafel und Fußraum | 5A |
| 47. | Innenbeleuchtung | 5A |
| 48. | Heckscheibenwischer/ -waschanlage |
15A |
| 49. | Zusätzliches Rückhaltesystem (SRS), Insassengewichtssensor (OWS) | 10 A |
| 50. | Nicht in Gebrauch | |
| 51. | AWD, Kraftstofffilterrelais | 10 A |
| 52. | Getriebesteuergerät (TCM), ABS | 5A |
| 53. | Servolenkung | 10 A |
| 54. | Parkassistent (Option), Aktives Kurvenlicht (Option) | 10 A |
| 55. | Nicht in Gebrauch | |
| 56. | Fernbedienungsmodul für Volvo-Navigationssystem, Alarmsirenensteuermodul | 10 A |
| 57. | Borddiagnosesteckdose, Bremslichtschalter socket | 15A |
| 58. | Fernlicht rechts, Relais Zusatzscheinwerfer | 7,5A |
| 59. | Fernlicht links | 7,5A |
| 60. | Beheizter Fahrersitz (Option) | 15A |
| 61. | Beheizter Beifahrersitz (Option) | 15A |
| 62. | Monddach (Option) | 20A |
| 63. | Fensterheber und Türschloss – Beifahrertür hinten | 20A |
| 64. | Audiosystem, Volvo-Navigationssystem (Option) | 5A |
| 65. | Audiosystem | 5A |
| 66. | Audiosystemsteuermodul (ICM), Klimasystem | 10 A |
| 67. | Nicht in Gebrauch | |
| 68. | Tempomat | 5A |
| 69. | Klimasystem, Regensensor (Option), BUS-Taste (Option) | 5A |
| 70. | Nicht in Gebrauch | |
| 71. | Nicht in Gebrauch | |
| 72. | Nicht in Gebrauch | |
| 73. | Schiebedach, vordere Deckenbeleuchtung, automatisch abblendender Spiegel (Option), Sicherheitsgurterinnerung | 5A |
| 74. | Kraftstoffpumpenrelais | 15A |
| 75. | Nicht in Gebrauch | |
| 76. | Nicht in Gebrauch | |
| 77. | Zusatzgeräte-Steuermodul (AEM) | 15A |
| 78. | Nicht in Gebrauch | |
| 79. | Rückfahrscheinwerfer | 5A |
| 80. | Nicht in Gebrauch | |
| 81. | Fensterheber und Türschloss – Fahrertür hinten | 20A |
| 82. | Fensterheber – Beifahrertür | 25A |
| 83. | Fensterheber und Türschloss – Fahrertür vorn | 25A |
| 84. | Elektrischer Beifahrersitz | 25A |
| 85. | Fahrersitz elektrisch | 25A |
| 86. | Relais Innenbeleuchtung, Kofferraumbeleuchtung, elektrisch verstellbare Sitze | 5A |
2011
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2011)
| № | Beschreibung | Ampere |
|---|---|---|
| 1. | Kühlmittellüfter (Kühler) | 50A |
| 2. | Servolenkung | 80A |
| 3. | Zuleitung zum Sicherungskasten Fahrgastraum | 60A |
| 4. | Zuleitung zum Sicherungskasten Fahrgastraum | 60A |
| 5. | Element, Klimaeinheit | 80A |
| 6. | Nicht in Gebrauch | |
| 7. | ABS-Pumpe | 30A |
| 8. | ABS-Ventile | 20A |
| 9. | Motorfunktionen | 30A |
| 10. | Klimagebläse | 40A |
| 11. | Scheinwerferwaschanlage | 20A |
| 12. | Zuführung zur beheizbaren Heckscheibe | 30A |
| 13. | Anlasserrelais | 30A |
| 14. | Anhängerkupplung (Zubehör) | 40A |
| fünfzehn. | Nicht in Gebrauch | |
| 16. | Feed zum Audiosystem | 30A |
| 17. | Scheibenwischer | 30A |
| 18. | Zuleitung zum Sicherungskasten Fahrgastraum | 40A |
| 19. | Nicht in Gebrauch | |
| 20. | Horn | 15A |
| 21. | Nicht in Gebrauch | |
| 22. | Nicht in Gebrauch | |
| 23. | Motorsteuergerät (ECM)/Getriebesteuergerät (TCM) | 10 A |
| 24. | Nicht in Gebrauch | |
| 25. | Nicht in Gebrauch | |
| 26. | Zündschloss | 15A |
| 27. | Klimakompressor | 10 A |
| 28. | Nicht in Gebrauch | |
| 29. | Nebelscheinwerfer (Option) | 15A |
| 30. | Nicht in Gebrauch | |
| 31. | Nicht in Gebrauch | |
| 32. | Einspritzdüsen | 10 A |
| 33. | Beheizter Sauerstoffsensor, Vakuumpumpe | 20A |
| 34. | Zündspulen, Drucksensor Klimaeinheit | 10 A |
| 35. | Motorsensorventile, Klimarelais, Relaisspule, PTC-Element-Ölabscheider, Kanister, Luftmassenmesser | 15A |
| 36. | Motorsteuergerät (ECM), Drosselklappensensor | 10 A |
- Die Sicherungen 1–18 sind Relais/Leistungsschalter und sollten nur von einem autorisierten Volvo-Servicetechniker entfernt oder ersetzt werden.
- Die Sicherungen 19–36 können bei Bedarf jederzeit ausgetauscht werden.
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2011)
| № | Beschreibung | Ampere |
|---|---|---|
| – | Sicherung 37-42, nicht in Gebrauch | – |
| 43. | Audiosystem, Bluetooth, Volvo Navigationssystem (Option) | 15A |
| 44. | Zusätzliches Rückhaltesystem (SRS), Motorsteuergerät | 10 A |
| 45. | 12-Volt-Steckdose im Rücksitz | 15A |
| 46. | Beleuchtung – Handschuhfach, Instrumententafel und Fußraum | 5A |
| 47. | Innenbeleuchtung | 5A |
| 48. | Heckscheibenwischer/ -waschanlage |
15A |
| 49. | Zusätzliches Rückhaltesystem (SRS), Insassengewichtssensor (OWS) | 10 A |
| 50. | Nicht in Gebrauch | |
| 51. | AWD, Kraftstofffilterrelais | 10 A |
| 52. | Getriebesteuergerät (TCM), ABS | 5A |
| 53. | Servolenkung | 10 A |
| 54. | Parkassistent (Option), Aktives Kurvenlicht (Option) | 10 A |
| 55. | Nicht in Gebrauch | |
| 56. | Fernbedienungsmodul für Volvo-Navigationssystem, Alarmsirenensteuermodul | 10 A |
| 57. | Borddiagnosesteckdose, Bremslichtschalter socket | 15A |
| 58. | Fernlicht rechts, Relais Zusatzscheinwerfer | 7,5A |
| 59. | Fernlicht links | 7,5A |
| 60. | Beheizter Fahrersitz (Option) | 15A |
| 61. | Beheizter Beifahrersitz (Option) | 15A |
| 62. | Monddach (Option) | 20A |
| 63. | Fensterheber und Türschloss – Beifahrertür hinten | 20A |
| 64. | Sirius-Satellitenradio (Option) | 5A |
| 65. | Audiosystem | 5A |
| 66. | Audiosystemsteuermodul (ICM), Klimasystem | 10 A |
| 67. | Nicht in Gebrauch | |
| 68. | Tempomat | 5A |
| 69. | Klimasystem, Regensensor (Option), BUS-Taste (Option) | 5A |
| 70. | Nicht in Gebrauch | |
| 71. | Nicht in Gebrauch | |
| 72. | Nicht in Gebrauch | |
| 73. | Schiebedach, vordere Deckenbeleuchtung, automatisch abblendender Spiegel (Option), Sicherheitsgurterinnerung | 5A |
| 74. | Kraftstoffpumpenrelais | 15A |
| 75. | Nicht in Gebrauch | |
| 76. | Nicht in Gebrauch | |
| 77. | Zusatzgeräte-Steuermodul (AEM) | 15A |
| 78. | Nicht in Gebrauch | |
| 79. | Rückfahrscheinwerfer | 5A |
| 80. | Nicht in Gebrauch | |
| 81. | Fensterheber und Türschloss – Fahrertür hinten | 20A |
| 82. | Fensterheber – Beifahrertür | 25A |
| 83. | Fensterheber und Türschloss – Fahrertür vorn | 25A |
| 84. | Elektrischer Beifahrersitz | 25A |
| 85. | Fahrersitz elektrisch | 25A |
| 86. | Relais Innenbeleuchtung, Kofferraumbeleuchtung, elektrisch verstellbare Sitze | 5A |
2012
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| № | Beschreibung | Ampere |
|---|---|---|
| 1. | Lüfter | 50 A |
| 2. | Servolenkung | 80 A |
| 3. | Versorgung Fahrgastraum Sicherungskasten | 60 A |
| 4. | Versorgung Fahrgastraum Sicherungskasten | 60 A |
| 5. | PTC-Element, Luftvorwärmer (Option) | 80 A |
| 6. | Glühkerzen (DRIVe) | 60 A |
| 6. | Glühkerzen (5-Zyl. Diesel) | 70 A |
| 7. | ABS-Pumpe | 40 A |
| 8. | ABS-Ventile | 20 A |
| 9. | Motorfunktionen | 30 A |
| 10. | Lüfter | 40 A |
| 11. | Scheinwerferwaschanlage | 20 A |
| 12. | Heizbare Heckscheibe | 30 A |
| 13. | Betätigungsmagnet, Anlasser | 30 A |
| 14. | Anhängerverkabelung (Option) | 40 A |
| fünfzehn. | Reservieren | – |
| 16. | Infotainmentsystem | 30 A |
| 17. | Scheibenwischer | 30 A |
| 18. | Versorgung Fahrgastraum Sicherungskasten | 40 A |
| 19. | Reservieren | – |
| 20. | Horn | 15 A |
| 21. | Kraftstoffbetriebene Zusatzheizung, Innenraumheizung (Option) | 20 A |
| 22. | Reservieren | – |
| 23. | Motorsteuergerät (5-Zyl. Benzin), Getriebesteuergerät (5-Zyl.) | 10 A |
| 23. | Getriebesteuergerät (4-Zyl.) | 15 A |
| 24. | Beheizter Kraftstofffilter (5-Zyl.-Diesel), PTC-Element, Ölabscheider (5-Zyl.-Diesel) | 20 A |
| 25. | Zentrales Elektronikmodul (CEM) (Start/Stop) | 10 A |
| 26. | Zündschloss | 15 A |
| 27. | Klimakompressor | 10 A |
| 28. | Reservieren | – |
| 29. | Nebelscheinwerfer Tagfahrlicht (DRL) (Option) | 15 A |
| 30. | Kühlmittelpumpe (Start/Stop) | 10 A |
| 31. | Spannungsregler, Lichtmaschine (4-Zyl. Benzin) | 10 A |
| 32. | Einspritzdüsen (5-Zyl.-Benziner), Turboregelventil (5-Zyl.-Diesel), Ölstandssensor (5-Zyl.-Diesel) Regelventil Kraftstoffdurchfluss (DRIVe), Luftmassenmesser (DRIVe), Stellmotor Turbo (Antrieb) | 10 A |
| 33. | Vakuumpumpe (5-Zyl.-Benzin), Relaisspule, Relais, Vakuumpumpe (5-Zyl.-Benzin), Motorsteuergerät (5-Zyl.-Diesel), Kraftstofffilter beheizt (DRIVe) | 20 A |
| 34. | Zündspulen (Benzin), Druckschalter, Klimaanlage (5-Zyl.), Steuergerät, Glühkerzen (5-Zyl.-Diesel), AGR-Abgasreinigung (5-Zyl.-Diesel), Kraftstoffpumpe (DRIVe), Lambda -sond (DRIVe), Motorsteuergerät (Start/Stop), Relaisspulen, Relais Start/Stop | 10 A |
| 35. | Relaisspule, Relais, Klimaanlage, PTC-Element, Ölabscheider (5-Zyl.-Benzin), Luftmassenmesser (5-Zyl.-Benzin), Turboregelventil (5-Zyl.-Benzin), Magnetspulen, variable Ventilsteuerung (5-Zyl.-Benzin), Einspritzdüsen (2,0 l-Benzin), EVAP-Ventil (2,0 l-Benzin), Ventil, Luft/Kraftstoff-Gemisch (2,0 l-Benzin), Regelventil, Kraftstoffdruck (5-Zyl.-Diesel), Motorsteuerung Modul (5-Zyl. Diesel), Motor AGR (DRIVe) | 15 A |
| 36. | Motorsteuergerät (Benzin, DRIVe), Gaspedalstellungssensor (5-Zyl.-Diesel), Lambdasonde (5-Zyl.-Diesel) | 10 A |
- Die Sicherungen 1–18 sind Relais/Leistungsschalter und sollten nur von einem autorisierten Volvo-Servicetechniker entfernt oder ersetzt werden.
- Die Sicherungen 19–36 können bei Bedarf jederzeit ausgetauscht werden.
Passagierabteil
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2012)
| № | Beschreibung | Ampere |
|---|---|---|
| 43. | Telematik (Option), Audiosystem, RTI (Option), Bluetooth (Option) | 15 A |
| 44. | SRS-System, Motorsteuergerät (5-Zyl., DRIVe) | 10 A |
| 45. | Steckdose Fahrgastraum | 15 A |
| 46. | Fahrgastraum, Handschuhfach und Innenbeleuchtung | 5 A |
| 47. | Innenbeleuchtung, Garagentoröffner mit Fernbedienung (Option) | 5 A |
| 48. | Heckscheibenwischer/ -waschanlage |
15 A |
| 49. | SRS-System | 10 A |
| 50. | Reservieren | – |
| 51. | PTC-Element, Luftvorwärmer (Option), Relaisspule, Relais, beheizter Kraftstofffilter (5-Zyl.-Diesel), AWD | 10 A |
| 52. | Getriebesteuergerät, ABS-System | 5 A |
| 53. | Servolenkung | 10 A |
| 54. | Einparkhilfe (Option), Xenon (Option) | 10 A |
| 55. | Steuermodul Keyless (Option) | 20 A |
| 56. | Fernbedienungsempfänger, Sirene (Option) | 10 A |
| 57. | Datenverbindungsstecker (DLC), Bremslichtschalter | 15 A |
| 58. | Fernlicht rechts, Relaisspule, Relais, Zusatzscheinwerfer (Option) | 7,5 A |
| 59. | Fernlicht links | 7,5 A |
| 60. | Sitzheizung (Fahrerseite) | 15 A |
| 61. | Sitzheizung (Beifahrerseite) | 15 A |
| 62. | Schiebedach (Option) | 20 A |
| 63. | Versorgung hintere rechte Tür | 20 A |
| 64. | Reservieren | – |
| 65. | Audio, Infotainment | 5 A |
| 66. | Audio, Infotainment, Klimaanlage | 10 A |
| 67. | Reservieren | – |
| 68. | Tempomat | 5 A |
| 69. | Klimatisierung, Regensensor, Taster für BUS (Option), Einparkhilfe (Option), DRIVe | 5 A |
| 70. | Reservieren | – |
| 71. | Reservieren | – |
| 72. | Reservieren | – |
| 73. | Schiebedach (Option), Dachkonsole für Innenbeleuchtung, Gurtwarner hinten, Abblendung, Innenspiegel (Option) | 5 A |
| 74. | Benzinpumpe | 15 A |
| 75. | Reservieren | – |
| 76. | Reservieren | – |
| 77. | Steckdose Laderaum, Steuermodul, Zubehör (Option) | 15 A |
| 78. | Reservieren | – |
| 79. | Rückfahrleuchte, Abblendung, Innenspiegel (Signal) | 5 A |
| 80. | Reservieren | – |
| 81. | Versorgung hintere linke Tür | 20 A |
| 82. | Versorgung vorn rechte Tür | 25 A |
| 83. | Versorgung vorn linke Tür | 25 A |
| 84. | Elektrischer Sitz, Beifahrer | 25 A |
| 85. | Elektrischer Sitz, Fahrer | 25 A |
| 86. | Innenbeleuchtung, Laderaumbeleuchtung, elektrisch verstellbare Sitze, Tankanzeige (2.0F) | 5 A |
Sicherungen für die Start/Stopp-Funktion
Lage der Sicherungen für die Start/Stopp-Funktion
| № | Komponente | Ampere |
|---|---|---|
| 11M/1 | Motorraum, Elektroverteiler | 125 |
| 11M/2 | Sensor, Batterieüberwachung | fünfzehn |
| 25 | Zentrales Elektronikmodul (CEM) (Referenzspannung Standby-Batterie), Dieselmotor | 10 |
