In diesem Artikel betrachten wir den Audi A4 / S4 (B9 / 8W) der fünften Generation, der von 2017 bis heute produziert wurde. Hier finden Sie Sicherungskastendiagramme der Audi A4 und S4 2017 und 2018 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi A4 / S4 2017-2019…
Die Sicherung des Zigarettenanzünders / der Steckdose im Audi A4 / S4 ist die Sicherung №6 (schwarze Sicherungsplatte C) im Sicherungskasten des Fahrer- / Beifahrers.

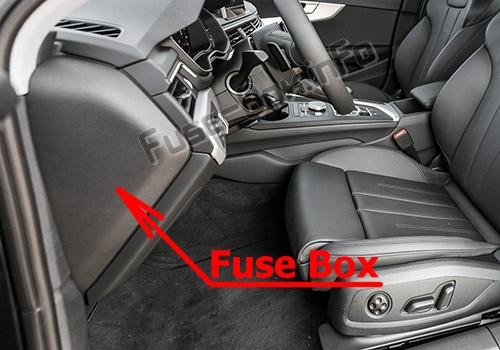

Fußraum des Fahrers / Beifahrers
Fahrzeuge mit Linkslenkung: Sie befinden sich unter der Fußstütze.
Fahrzeuge mit Rechtslenkung: Hinter der Abdeckung unter dem Handschuhfach.
Cockpit auf der Fahrerseite
Gepäckraum
Es befindet sich auf der linken Seite des Kofferraums hinter der Verkleidung.
Sicherungskastendiagramme
ad vertisements
2017
Fußraum des Fahrers / Beifahrers (LHD)

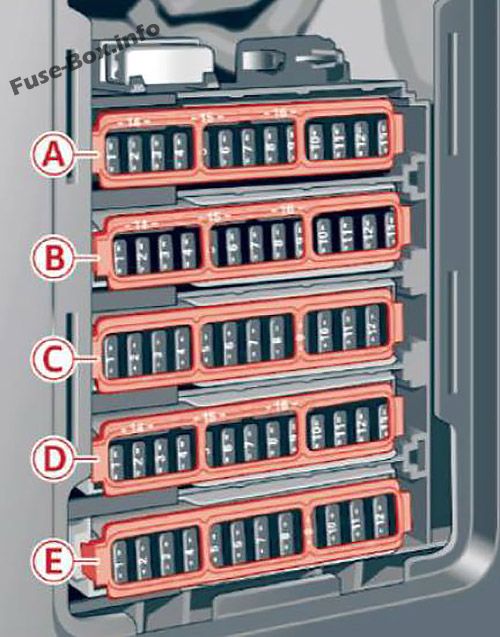

Fußraum des Beifahrers (RHD)
Zuordnung der Sicherungen im Fahrgastraum (Fußraum) (2017)
| Nummer | Elektronische Ausrüstung |
|---|---|
| Braune Tafel A. | |
| 1 | – – |
| 2 | Luftmassenmesser, Nockenwellenverstellung |
| 3 | Abgastüren, Einspritzdüsen, Kühlereinlass |
| 4 | Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor |
| 5 | Bremslichtsensor |
| 6 | Motorventile |
| 7 | Beheizter Sauerstoffsensor, Luftmassenmesser |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil |
| 9 | Heißwasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspedalstellungssensor |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Einspritzdüsen |
| 15 | Zündspulen |
| 16 | Benzinpumpe |
| Rotes Feld B. | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuerungsmodul |
| 3 | Lordosenstütze |
| 4 | Wählmechanismus für Automatikgetriebe |
| 5 | Horn |
| 6 | Elektromechanische Feststellbremse |
| 7 | Gateway-Steuermodul |
| 8 | Innenbeleuchtung |
| 9 | – – |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC) |
| 12 | Diagnosestecker, Licht- / Regensensor |
| 13 | Klimatisierungssystem |
| 14 | Steuergerät für rechte Vordertür |
| 15 | A / C-Kompressor |
| Schwarzes Feld C. | |
| 1 | Vordersitzheizung |
| 2 | Scheibenwischer |
| 3 | Elektronik des linken Scheinwerfers |
| 4 | Panorama Glasdach / Schiebe- / Kippschiebedach |
| 5 | Steuergerät für linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuergerät für rechte hintere Tür |
| 8 | – – |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| 11 | Steuergerät für linke hintere Tür |
| Schwarzes Feld D. | |
| 1 | Sitzbelüftung, Rückspiegel, Steuerung des hinteren Klimatisierungssystems |
| 2 | Gateway, Klimatisierungssystem |
| 3 | Sound Actuator / Abgas Sound Tuning |
| 4 | Kupplungspedalstellungssensor |
| 5 | Motorstart |
| 6 | – – |
| 7 | – – |
| 8 | Homelink |
| 9 | Adaptive Geschwindigkeitsregelung |
| 10 | – – |
| 11 | Videokamera |
| 12 | Matrix LED Scheinwerfer / rechter LED Scheinwerfer |
| 13 | Matrix LED-Scheinwerfer / linker LED-Scheinwerfer |
| 14 | Heckscheibenwischer |
| Rotes Feld E. | |
| 1 | Zündspulen |
| 2 | Erdgastankventile |
| 3 | – – |
| 4 | – – |
| 5 | Motorhalterung |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Klimatisierungssystem (Gebläse) |
| 9 | – – |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |

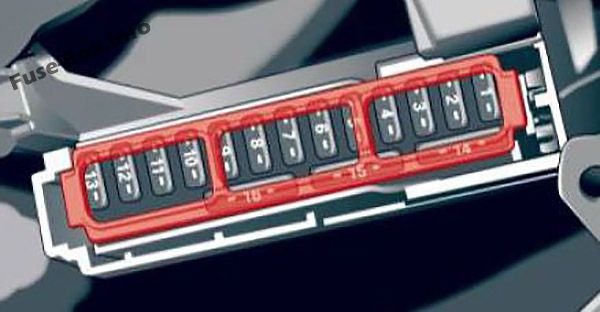

Cockpit auf der Fahrerseite
Zuordnung der Sicherungen im fahrerseitigen Cockpit (2017)
| Nummer | Elektronische Ausrüstung |
|---|---|
| 1 | – – |
| 2 | Telefon |
| 3 | – – |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle |
| 6 | Steuerung des vorderen Klimatisierungssystems |
| 7 | Lenksäulenschloss |
| 8 | Infotainment-Systemanzeige |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | – – |
| 14 | Infotainmentsystem |
| 15 | – – |
| 16 | Lenkradheizung |
ad vertisements
Gepäckraum links
Zuordnung der Sicherungen im linken Gepäckraum (2017)
| Nummer | Elektronische Ausrüstung |
|---|---|
| Schwarzes Feld A. | |
| 1 | – – |
| 2 | Windschutzscheibenentfroster |
| 3 | Windschutzscheibenentfroster |
| 4 | – – |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheiben-Defogger |
| 8 | Rücksitzheizung |
| 9 | Rückleuchten |
| 10 | Linker Sicherheitsgurtstraffer |
| 11 | Zentralverriegelung |
| 12 | Elektrischer Gepäckraumdeckel |
| Rotes Feld B. | |
| – – | Nicht zugeordnet |
| Braune Tafel C. | |
| 1 | – – |
| 2 | Telefon |
| 3 | Lordosenstütze |
| 4 | Audi Seitenassistent |
| 5 | – – |
| 6 | – – |
| 7 | – – |
| 8 | – – |
| 9 | – – |
| 10 | – – |
| 11 | – – |
| 12 | Homelink |
| 13 | Rückfahrkamera, Peripheriekameras |
| 14 | Rechte Rücklichter |
| 15 | – – |
| 16 | Rechter Sicherheitsgurtstraffer |
| Rotes Feld E. | |
| 1 | – – |
| 2 | Tonverstärker |
| 3 | AdBlue |
| 4 | – – |
| 5 | Anhängerkupplung (rechtes Licht) |
| 6 | – – |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferential |
| 11 | Ad Blue |
2018
ad vertisements
Fußraum des Fahrers / Beifahrers (LHD)
Fußraum des Beifahrers (RHD)
Zuordnung der Sicherungen im Fahrgastraum (Fußraum) (2018)
| Nummer | Elektronische Ausrüstung |
|---|---|
| Braune Tafel A. | |
| 1 | – – |
| 2 | Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe |
| 3 | Abgastüren, Einspritzdüsen, Kühlereinlass |
| 4 | Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor |
| 5 | Bremslichtsensor |
| 6 | Motorventile, Nockenwellenverstellung |
| 7 | Beheizter Sauerstoffsensor, Luftmassenmesser |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil |
| 9 | Heißwasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspedalstellungssensor |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Einspritzdüsen |
| 15 | Zündspulen |
| 16 | Benzinpumpe |
| Rotes Feld B. | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuerungsmodul |
| 3 | Lordosenstütze |
| 4 | Wählmechanismus für Automatikgetriebe |
| 5 | Horn |
| 6 | Elektromechanische Feststellbremse |
| 7 | Gateway-Steuermodul |
| 8 | Innenbeleuchtung |
| 9 | – – |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC) |
| 12 | Diagnosestecker, Licht- / Regensensor |
| 13 | Klimatisierungssystem |
| 14 | Steuergerät für rechte Vordertür |
| 15 | A / C-Kompressor |
| Schwarzes Feld C. | |
| 1 | Vordersitzheizung |
| 2 | Scheibenwischer |
| 3 | Elektronik des linken Scheinwerfers |
| 4 | Panorama Glasdach / Schiebe- / Kippschiebedach |
| 5 | Steuergerät für linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuergerät für rechte hintere Tür |
| 8 | Allradantrieb |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| 11 | Steuergerät für linke hintere Tür |
| Schwarzes Feld D. | |
| 1 | Sitzbelüftung, Rückspiegel, Steuerung des hinteren Klimatisierungssystems |
| 2 | Gateway, Klimatisierungssystem |
| 3 | Sound Actuator / Abgas Sound Tuning |
| 4 | Kupplungspedalstellungssensor |
| 5 | Motorstart |
| 6 | – – |
| 7 | Hinterer USB-Ladeanschluss |
| 8 | Homelink |
| 9 | Adaptive Geschwindigkeitsregelung |
| 10 | – – |
| 11 | Videokamera |
| 12 | Matrix LED Scheinwerfer / rechter LED Scheinwerfer |
| 13 | Matrix LED-Scheinwerfer / linker LED-Scheinwerfer |
| 14 | Heckscheibenwischer |
| Rotes Feld E. | |
| 1 | Zündspulen |
| 2 | Erdgastankventile |
| 3 | – – |
| 4 | – – |
| 5 | Motorhalterung |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Klimatisierungssystem (Gebläse) |
| 9 | – – |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Cockpit auf der Fahrerseite
Zuordnung der Sicherungen im fahrerseitigen Cockpit (2018)
| Nummer | Elektronische Ausrüstung |
|---|---|
| 1 | – – |
| 2 | Telefon |
| 3 | – – |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle, USB-Ladeanschluss |
| 6 | Steuerung des vorderen Klimatisierungssystems |
| 7 | Lenksäulenschloss |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | – – |
| 14 | Infotainmentsystem |
| 15 | – – |
| 16 | Lenkradheizung |
ad vertisements
Gepäckraum links
Zuordnung der Sicherungen im linken Gepäckraum (2018)
| Nummer | Elektronische Ausrüstung |
|---|---|
| Schwarzes Feld A. | |
| 1 | – – |
| 2 | Windschutzscheibenentfroster |
| 3 | Windschutzscheibenentfroster |
| 4 | – – |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheiben-Defogger |
| 8 | Rücksitzheizung |
| 9 | Rückleuchten |
| 10 | Linker Sicherheitsgurtstraffer |
| 11 | Zentrales Verriegelungssystem |
| 12 | Elektrischer Gepäckraumdeckel |
| Rotes Feld B. | |
| – – | Nicht zugeordnet |
| Braune Tafel C. | |
| 1 | – – |
| 2 | Telefon |
| 3 | Lordosenstütze |
| 4 | Audi Seitenassistent |
| 5 | – – |
| 6 | – – |
| 7 | – – |
| 8 | Smart Modul (Tank) |
| 9 | – – |
| 10 | – – |
| 11 | 12 Volt Batterie |
| 12 | Homelink |
| 13 | Rückfahrkamera, Peripheriekameras |
| 14 | Rechte Rücklichter |
| 15 | – – |
| 16 | Rechter Sicherheitsgurtstraffer |
| Rotes Feld E. | |
| 1 | – – |
| 2 | Tonverstärker |
| 3 | AdBlue Heizung |
| 4 | – – |
| 5 | Anhängerkupplung (rechtes Licht) |
| 6 | – – |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferential |
| 11 | Ad Blue |
