In diesem Artikel betrachten wir den Mazda 3 (BP) der vierten Generation, der von 2019 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Mazda3 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Mazda3 2019-2020…
Sicherungen des Zigarettenanzünders (Steckdose): F15 und F30 im Sicherungskasten des Motorraums.
Position des Sicherungskastens
Es befindet sich auf der linken Seite des Fahrzeugs hinter der Abdeckung.

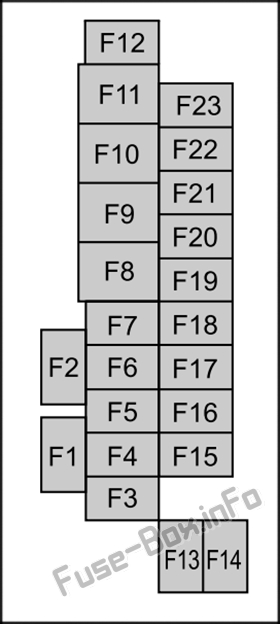

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2019, 2020)
| № | Amp Rating | Beschreibung |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | – – | Nicht benutzt |
| F3 | – – | Nicht benutzt |
| F4 | 15 A. | Elektrische Türschlösser (Fahrer) |
| F5 | 15 A. | Elektrische Türschlösser (Passagier) |
| F6 | – – | Nicht benutzt |
| F7 | – – | Nicht benutzt |
| F8 | – – | Nicht benutzt |
| F9 | 30 A. | Elektrische Fensterheber (Treiber) |
| F10 | 30 A. | Elektrische Fensterheber (Passagier) |
| F11 | 30 A. | Kraftsitz (Fahrer) (Einige Modelle) |
| F12 | – – | Nicht benutzt |
| F13 | 15 A. | Audio |
| F14 | – – | Nicht benutzt |
| F15 | 15 A. | Hintertürschloss |
| F 16 | 15 A. | Erleuchtung |
| F17 | 10 A | Bremslichter |
| F18 | 10 A | Hintergrundbeleuchtung |
| F19 | 10 A | Blinker hinten |
| F20 | 10 A | Rückleuchten |
| F21 | 10 A | Rückleuchten |
| F22 | 7,5 A. | Elektrisches Lenkschloss (einige Modelle) |
| F23 | – – | Nicht benutzt |
Sicherungskasten im Motorraum
Position des Sicherungskastens
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum (2019, 2020)
| № | Amp Rating | Beschreibung |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | 20 A. | Scheibenwischerenteiser (Einige Modelle) |
| F3 | 30 A. | Motorsteuerungssystem |
| F3 | 20 A. | Nicht benutzt |
| F4 | 20 A. | S-VT |
| F5 | 40 A. | Motorsteuerungssystem |
| F6 | 20 A. | Nicht benutzt |
| F7 | 15 A. | Nicht benutzt |
| F7 | 20 A. | Benzinpumpe |
| F8 | 15 A. | Motorsteuerungssystem |
| F9 | 15 A. | Getriebesteuerungssystem (einige Modelle) |
| F10 | 15 A. | Motorsteuerungssystem |
| F11 | 7,5 A. | Klimaanlage |
| F12 | 15 A. | Motorsteuerungssystem |
| F13 | 15 A. | Nicht benutzt |
| F14 | 20 A. | Vordersitzwärmer (einige Modelle) |
| F15 | 20 A. | Nicht benutzt |
| F 16 | 15 A. | Zum Schutz verschiedener Stromkreise |
| F17 | – – | Nicht benutzt |
| F18 | 15 A. | Zubehörsteckdosen |
| F19 | 60 A. | Servolenkung |
| F20 | 15 A. | Scheinwerfer (links) 1 |
| F21 | 15 A. | Scheinwerfer (rechts) 1 |
| F22 | 15 A. | Zum Schutz verschiedener Stromkreise |
| F23 | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| F24 | 15 A. | Scheinwerfer (links) 2 |
| F25 | 15 A. | Scheinwerfer (rechts) 2 |
| F26 | 7,5 A. | On-Board-Diagnose |
| F27 | 25 A. | Zum Schutz verschiedener Stromkreise |
| F28 | 25 A. | Zum Schutz verschiedener Stromkreise |
| F29 | 15 A. | Scheibenwischer |
| F30 | 15 A. | Zubehörsteckdosen |
| F31 | 15 A. | Horn |
| F32 | – – | Nicht benutzt |
| F33 | – – | Nicht benutzt |
| F34 | – – | Nicht benutzt |
| F35 | 50A | ABS, Dynamisches Stabilitätskontrollsystem |
| F36 | – – | Nicht benutzt |
| F37 | 40 A. | Heckscheiben-Defogger |
| F38 | 50 A. | Zum Schutz verschiedener Stromkreise |
| F39 | – – | Nicht benutzt |
| F40 | 40 A. | Klimaanlage |
| F41 | – – | Nicht benutzt |
| F42 | 20 A. | Scheibenwischer |
| F43 | 30 A. | Lüfter |
| F44 | 30 A. | Zum Schutz verschiedener Stromkreise |
| F45 | 10 A | Motorsteuerungssystem |
| F46 | 15 A. | Audio |
| F47 | 15 A. | Zum Schutz verschiedener Stromkreise |
| F48 | 7,5 A. | Airbag |
| F49 | 15 A. | Kombiinstrument |
| F50 | 15 A. | Zimmerlampe |
| F51 | 25 A. | Audiosystem |
| F52 | 10 A | Schiebedach (einige Modelle) |
| F53 | 15 A. | Motorsteuerungssystem |
| F54 | 15 A. | i-ACTIVSENSE |
| F55 | 50 A. | Nicht benutzt |
| F56 | 50 A. | Nicht benutzt |
