In diesem Artikel betrachten wir den Mazda Protege / 323 (BJ) der achten Generation, der von 1999 bis 2003 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mazda Protege 2000, 2001, 2002 und 2003 , um Informationen über die Position der Sicherung zu erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Mazda Protege 2000-2003

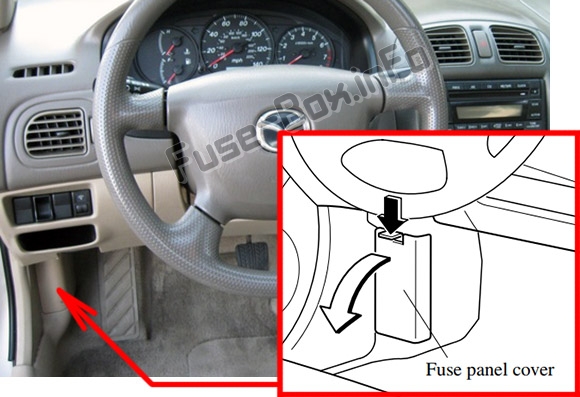

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Fahrzeugs hinter der Abdeckung.

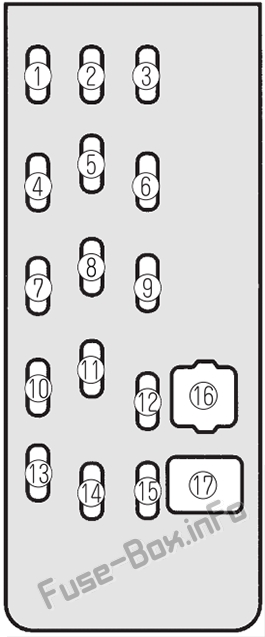

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum
| № | Name | Amperebewertung | Geschützte Komponente |
|---|---|---|---|
| 1 | S / WRM | 15 A. | Zum Schutz verschiedener Stromkreise |
| 2 | H / CLN | 20 A. | Zum Schutz verschiedener Stromkreise |
| 3 | RADIO | 15 A. | Audiosystem |
| 4 | A / C. | 15 A. | Klimaanlage |
| 5 | R.WIPER | 10 A | Zum Schutz verschiedener Stromkreise |
| 6 | – – | – – | Nicht benutzt |
| 7 | – – | – – | Nicht benutzt |
| 8 | ZIMMER | 10 A | Innenbeleuchtung, Kofferraumbeleuchtung, Gepäckraumbeleuchtung |
| 9 | MIRR DEF | 10 A | Nicht benutzt |
| 10 | – – | – – | Nicht benutzt |
| 11 | TÜRSCHLOSS | 30 A. | Elektrisches Türschloss |
| 12 | P / WIND | 30 A. | Nicht benutzt |
| 13 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 14 | MOTOR | 10 A | Motorsteuergerät |
| 15 | METER | 10 A | Kombiinstrument |
| 16 | – – | – – | Nicht benutzt |
| 17 | P / WIND | 30 A. | Elektrische Fensterheber |
Sicherungskasten im Motorraum

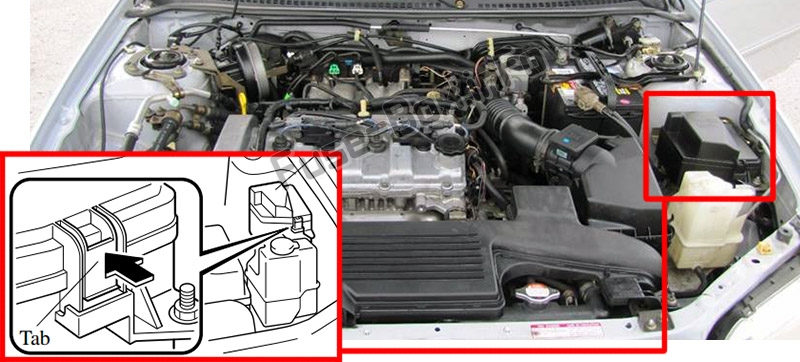

Position des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Name | Amperebewertung | Geschützte Komponente |
|---|---|---|---|
| 1 | HEIZUNG | 40 A. | Heizung |
| 2 | Abs | 60 A. | Antiblockiersystem, Zum Schutz verschiedener Stromkreise |
| 3 | IG KEY | 60 A. | Zum Schutz verschiedener Stromkreise |
| 4 | PTC | 30 A. | Nicht benutzt |
| 5 | GLÜHEN | 40 A. | Nicht benutzt |
| 6 | – – | – – | Nicht benutzt |
| 7 | LÜFTER | 30 A. | Lüfter |
| 8 | BTN | 40 A. | Innenbeleuchtung, elektrisches Türschloss |
| 9 | AD FAN | 30 A. | Zusätzlicher Lüfter für Klimaanlage |
| 10 | INJ ODER FIP | 30 A. | Motorsteuergerät |
| 11 | A / C. | 10 A | Klimaanlage |
| 12 | ST.SIG | 10 A | Startsignal |
| 13 | HORN | 15 A. | Horn |
| 14 | GEFAHR | 15 A. | Warnblinker |
| 15 | SCHWANZ | 15 A. | Rückleuchten |
| 16 | KOPF C / U. | 7,5 A. | Zum Schutz verschiedener Stromkreise |
| 17 | NEBEL | 15 A. | Nicht benutzt |
| 18 | NEBEL | 15 A. | 2000-2001: Zum Schutz verschiedener Stromkreise 2002-2003: Nebelscheinwerfer |
| 19 | HALT | 15 A. | Bremslichter |
| 20 | HEAD-R | 15 A. | Scheinwerfer rechts |
| 21 | KOPF-L | 15 A. | Scheinwerfer links |
| 22 | – – | – – | Nicht benutzt |
| 23 | KOPF HI | 15 A. | Nicht benutzt |
| 24 | MAIN | 100 A. | Zum Schutz aller Stromkreise |
