In diesem Artikel betrachten wir die Mercedes-Benz S-Klasse der sechsten Generation (W222, C217, A217), die von 2014 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz S300, S350, S400, S450, S500, S550, S560, S600, S650, S63, S65 2014, 2015, 2016, 2017, 2018 und 2019 , Informationen zum Standort von die Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz S-Klasse 2014-2019…
Sicherungen für Zigarettenanzünder (Steckdose) in der Mercedes-Benz S-Klasse sind die Sicherungen Nr. 430, Nr. 460, Nr. 461 und Nr. 462 im Sicherungskasten des Gepäckraums.
Sicherungskasten der Instrumententafel

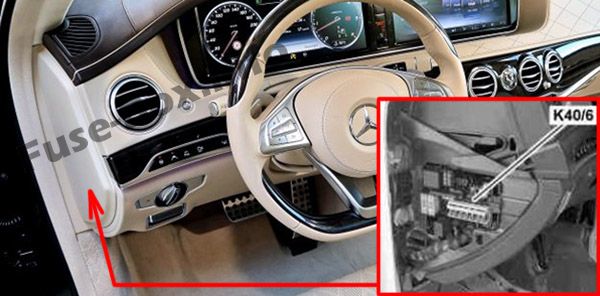

Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm
Zuordnung der Sicherungen und des Relais in der Instrumententafel
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 200 | Vordere SAM-Steuereinheit | 40 |
| 201 | Vordere SAM-Steuereinheit | 40 |
| 202 | Alarmsirene | 5 |
| 203 | W222: Steuergerät für Fahrersitzheizung | 30 |
| 204 | Diagnosestecker | 5 |
| 205 | Steuergerät für elektronisches Zündschloss | 7.5 |
| 206 | Analoge Uhr | 5 |
| 207 | Steuergerät für Klimatisierung | 20 |
| 208 | Kombiinstrument | 7.5 |
| 209 | Bediengerät für Klimatisierung vorne | 5 |
| 210 | Steuergerät für Lenksäulenrohrmodul | 10 |
| 211 | Schonen | – – |
| 212 | Schonen | – – |
| 213 | Steuergerät für elektronisches Stabilitätsprogramm | 25 |
| 214 | Schonen | – – |
| 215 | Schonen | – – |
| 216 | Schonen | – – |
| 217 | Japanische Version: Spezielle Steuereinheit für Kurzstreckenkommunikation | 5 |
| 218 | Steuergerät für zusätzliches Rückhaltesystem | 5 |
| 219 | WSS-Steuergerät (Weight Sensing System) Steuererkennung für Beifahrersitz und ACSR |
5 |
| Relais | ||
| D. | Relais MAGIC VISION CONTROL | |
| E. | Backup-Relais | |
| F. | Relais, Schaltung 15R |
Sicherungskasten im Beifahrerfußraum

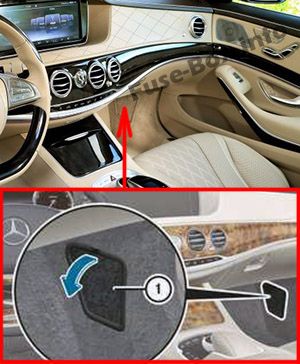

Position des Sicherungskastens
ad vertisements

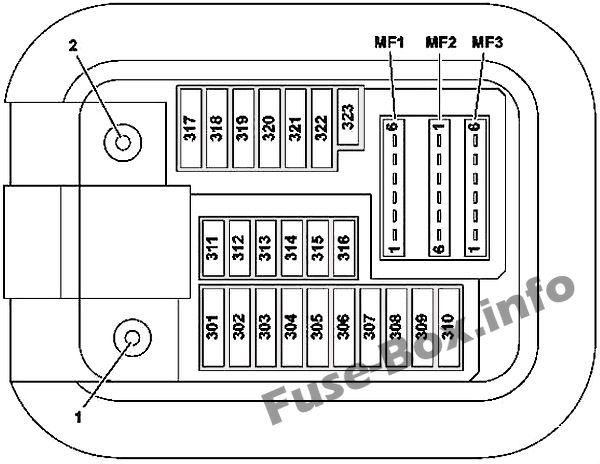

Sicherungskastendiagramm
Zuordnung der Sicherungen im Fußraum des Beifahrers
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Verbindung 30 „E1“ | |
| 2 | Stromkreis 30g „E2“ Anschluss | |
| 301 | Spiegel Taxameter | 5 |
| 302 | Steuergerät für rechte Vordertür | 30 |
| 303 | W222: Steuergerät für linke hintere Tür C217, A217: Steuergerät für hinten |
30 |
| 304 | W222: Steuergerät für rechte hintere Tür C217, A217: Steuergerät für hinten |
30 |
| 305 | Steuergerät für Fahrersitz | 30 |
| 306 | Steuergerät für Beifahrersitz | 30 |
| 307 | W222: Intelligentes Servomodul für DIRECT SELECT | 20 |
| 307 | C217, A217: Steuergerät für Fahrersitzheizung | 30 |
| 308 | Steuergerät für Beifahrersitzheizung | 30 |
| 309 | Steuergerät für Notrufsystem Kommunikationsmodul für Telematikdienste HERMES-Steuergerät |
5 |
| 310 | Steuergerät für stationäre Heizung | 25 |
| 311 | Gebläsemotor hinten | 10 |
| 312 | Steuergerät für Overhead-Bedienfeld | 10 |
| 313 | Hybrid und Hybrid Plus: Steuergerät für Leistungselektronik | 10 |
| 314 | A217: Diebstahlsicherungssystem (Bezeichnung in Abstimmung) | 7.5 |
| 315 | Antriebsstrang – Steuereinheit gültig für Benzinmotor: ME-SFI – Steuereinheit für Motor 642, 651: CDI Steuereinheit |
10 |
| 316 | Schonen | – – |
| 317 | W222: Panorama-Schiebedach-Steuermodul C217, A217: Steuergerät MAGIC SKY CONTROL |
30 |
| 318 | Audio / COMAND-Anzeige | 15 |
| 319 | Panorama-Schiebedach-Steuermodul C217, A217: Panorama-Dachrollen-Sonnenschutz-Steuermodul |
30 |
| 320 | Active Body Control-Steuereinheit AIRmatic-Steuereinheit (gültig außer Active Body Control) |
15 |
| 321 | C217, A217: Intelligentes Servomodul für DIRECT SELECT | 20 |
| 322 | COMAND-Steuereinheit | 15 |
| 323 | Steuergerät für zusätzliches Rückhaltesystem | 7.5 |
| MF1 / 1 | Japan-Version: Spezielle Steuereinheit für Kurzstreckenkommunikation | 7.5 |
| MF1 / 2 | Mono-Multifunktionskamera Stereo-Multifunktionskamera |
7.5 |
| MF1 / 3 | Regen- / Lichtsensor mit zusätzlichen Funktionen Steuergerät Overhead-Bedienfeld |
7.5 |
| MF1 / 4 | Steuergerät für Fahrersitz | 7.5 |
| MF1 / 5 | Steuergerät für Beifahrersitz | 7.5 |
| MF1 / 6 | Steuergerät für Lenksäulenrohrmodul | 7.5 |
| MF2 / 1 | Parfümzerstäubergenerator | 5 |
| MF2 / 2 | Audio / COMAND-Bedienfeld Touchpad |
5 |
| MF2 / 3 | Steuergerät für elektronisches Stabilitätsprogramm | 5 |
| MF2 / 4 | Heads Up-Anzeige | 5 |
| MF2 / 5 | Hybrid und Hybrid Plus: Elektrischer Kältemittelkompressor | 5 |
| MF2 / 6 | Schonen | – – |
| MF3 / 1 | Vordere SAM-Steuereinheit | 5 |
| MF3 / 2 | Steuergerät für Radarsensoren | 5 |
| MF3 / 3 | COMAND Lüftermotor | 5 |
| MF3 / 4 | Tastengruppe auf der Fahrerseite Instrumententafel in der Mitte |
5 |
| MF3 / 5 | Bediengerät für Klimaanlage hinten | 5 |
| MF3 / 6 | Stand 01.06.2016: Antennenumschalter für Telefon und Standheizung | 5 |
ad vertisements
Sicherungskasten im Gepäckraum
Position des Sicherungskastens
Es befindet sich auf der rechten Seite des Gepäckraums hinter dem Deckel.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Gepäckraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Verbindung 30 „E1“ | |
| 2 | Stromkreis 30g „E2“ Anschluss | |
| 400 | Steuergerät für Parksystem (Active Parking Assist oder Code 360-Grad-Kamera) | 10 |
| 401 | Steuergerät für Kofferraumdeckel | 5 |
| 402 | Unterhaltungseinheit hinten | 7.5 |
| 403 | Schonen | – – |
| 404 | Steuergerät für Armlehnenheizung | 7.5 |
| 405 | Steuergerät für Soundsystemverstärker Steuergerät für Hochtöner vorne links Steuergerät für Hochtöner vorne vorne |
7.5 |
| 406 | Schonen | – – |
| 407 | Schonen | – – |
| 408 | Tunereinheit | 5 |
| 409 | 360 ° Kamera-Steuergerät Rückfahrkamera |
5 |
| 410 | Steuergerät für Kameraabdeckung | 5 |
| 411 | Steuergerät für Reifendruckkontrolle | 5 |
| 412 | Steuergerät für Rücksitzheizung | 7.5 |
| 413 | Linke hintere Anzeige Rechte hintere Anzeige |
10 |
| 414 | Antennenverstärker / Kompensator des hinteren Mobiltelefonsystems Hintere Handyhalterung Hinteres Mobiltelefon-Kontaktschild Telefonmodul mit Bluetooth® (SAP-Profil) |
7.5 |
| 415 | Schonen | – – |
| 416 | Schonen | – – |
| 417 | Anhängererkennungssteuergerät | 20 |
| 418 | Schonen | – – |
| 419 | Schonen | – – |
| 420 | Steuergerät für DC / AC-Wandler | 30 |
| 421 | Multikontursitz-Pneumatikpumpe | 30 |
| 422 | W222: Steuergerät für rechte hintere Tür | 30 |
| 423 | Schonen | – – |
| 424 | SAM-Steuergerät hinten | 40 |
| 425 | Schonen | – – |
| 426 | Basslautsprecherverstärker | 30 |
| 427 | Steuergerät für Armlehnenheizung | 20 |
| 428 | Anhängererkennungssteuergerät | 15 |
| 429 | Getränkehalter hinten | 10 |
| 430 | Zigarettenanzünder mit Aschenbecherbeleuchtung, hinterer Zigarettenanzünder mit hinterer Mittelkonsolenbeleuchtung Linke hintere Mittelkonsolenbuchse 12V (Aschenbecherpaket / Raucherpaket) |
15 |
| 431 | Kühlbox für die hintere Rückenlehne | 15 |
| 432 | SAM-Steuergerät hinten | 10 |
| 433 | Ad Blue®-Steuereinheit | 25 |
| 434 | Ad Blue®-Steuereinheit | 15 |
| 435 | Ad Blue®-Steuereinheit | 20 |
| 436 | Getränkehalter hinten | 20 |
| 437 | Schonen | – – |
| 438 | C217 mit Motor 157: Rechter Klappenantriebsmotor | 7.5 |
| 439 | C217 mit Motor 157: Motor des linken Abgasklappenantriebs | 7.5 |
| 440 | Schonen | – – |
| 441 | Schonen | – – |
| 442 | Schonen | – – |
| 443 | Schonen | – – |
| 444 | Schonen | – – |
| 445 | Funkfernbedienungsempfänger für stationäre Heizung | 5 |
| 446 | FM 1, AM, CL [ZV] und KEYLESS-GO Antennenverstärker | 5 |
| 447 | Hybrid: Steuergerät für Batteriemanagementsystem | 7.5 |
| 448 | Schonen | – – |
| 449 | Schonen | – – |
| 450 | Schonen | – – |
| 451 | Anhängersteckdose | 15 |
| 452 | Radarsensor der linken hinteren Stoßstange Radarsensor der rechten hinteren Stoßstange Mittlerer Radarsensor der hinteren Stoßstange |
5 |
| 453 | Radarsensor der linken vorderen Stoßstange Rechter Radarsensor der vorderen Stoßstange COLLISION PREVENTION ASSIST-Steuereinheit |
5 |
| 454 | Ad Blue® Steuergerät Steuergerät für Kraftstoffsystem | 5 |
| 455 | Voll integrierte Getriebesteuereinheit | 15 |
| 456 | Schonen | – – |
| 457 | Gültig für Lithium-Ionen-Batterie: Starterbatteriekondensator | 7.5 |
| 458 | Schonen | – – |
| 459 | Schonen | – – |
| 460 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 461 | Rechte hintere Mittelkonsolenbuchse 12- V- Buchse 12- V- DC / AC-Wandler-Steuergerät |
15 |
| 462 | Gepäckraumsteckdose | |
| 463 | Schonen | |
| 464 | Anhängererkennungssteuergerät | 20 |
| 465 | Steuergerät für elektrische Feststellbremse | 30 |
| 466 | Steuergerät für linke Vordertür | 30 |
| 467 | KEYLESS-GO Steuergerät | 10 |
| 468 | Steuergerät für elektrische Feststellbremse | 30 |
| 469 | Steuergerät für Kraftstoffsystem | 25 |
| 470 | Steuergerät für Rücksitzheizung links Steuergerät für Rücksitzheizung |
30 |
| 471 | Steuergerät für Rücksitzheizung rechts | 30 |
| 472 | C217, A217: Steuergerät hinten | 30 |
| 473 | Anhängererkennungssteuergerät | 20 |
| 475 | Steuergerät für Soundsystemverstärker | 40 |
| 476 | Steuergerät für Soundsystemverstärker | 40 |
| 477 | Steuergerät für aktive Gürtelschnalle C217, A217: Steuergerät hinten |
40 |
| 478 | Steuergerät für den linken Rücksitz | 30 |
| 479 | Aktives Steuergerät für Gürtelschnalle | 40 |
| 480 | Steuergerät rechts hinten | 30 |
| 481 | Reversibler Notspannungsaufroller vorne links | 5 |
| 482 | W222: Steuergerät MAGIC SKY CONTROL | 5 |
| 482 | C217, A217: Steuergerät MAGIC SKY CONTROL | 7.5 |
| 483 | Reversibler Notspannungsaufroller vorne rechts | 5 |
| 484 | Steuergerät für den rechten Rücksitz Steuergerät für den linken Rücksitz |
7.5 |
| 485 | Aktives Steuergerät für Gürtelschnalle | 5 |
| 486 | Hybrid: Steuergerät für Batteriemanagementsystem, Steuergerät für Leistungselektronik | 10 |
| 487 | Steuergerät für elektrische Feststellbremse | 5 |
| 488 | SAM-Steuergerät hinten | 5 |
| 489 | Front-Fernradarsensor | 5 |
| 490 | Multikontursitz-Pneumatikpumpe | 5 |
| 491 | Steuergerät für Kofferraumdeckel | 40 |
| 492 | Reversibler Notspannungsaufroller vorne rechts | 40 |
| 493 | Schonen | – – |
| 494 | SAM-Steuergerät hinten | 40 |
| 495 | Heckscheibenheizung | 40 |
| 496 | Reversibler Notspannungsaufroller vorne links | 40 |
| Relais | ||
| S. | Relais für Fahrzeuginnenkreis 15 | |
| T. | Relais für Heckscheibenheizung | |
| U. | 2. Sitzreihe Getränkehalter und Steckdosenrelais | |
| V. | Ad Blue Relais | |
| W. | Stromkreis 15R Relais | |
| X. | 1. Sitzreihe / Kofferraum Kühlschrank und Steckdosenrelais | |
| Y. | Ersatzrelais |
ad vertisements
Sicherungskasten im Motorraum

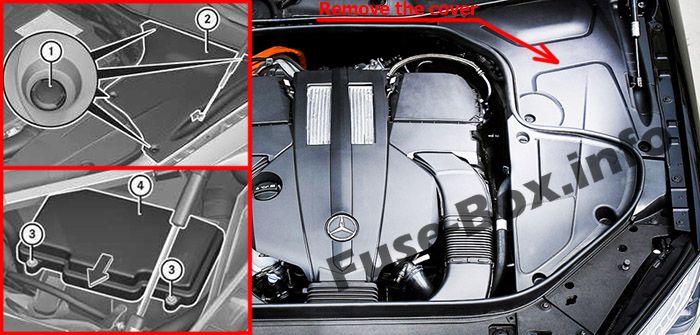

Position des Sicherungskastens
Es befindet sich im Motorraum (links) unter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 100 | Hybrid: Vakuumpumpe | 40 |
| 101 | Anschlusshülse, Stromkreis 87/2 | 15 |
| 102 | Anschlusshülse, Stromkreis 87/2 | 20 |
| 103 | Anschlusshülse, Schaltung 87M4 | 15 |
| 104 | Anschlusshülse, Schaltung 87M3 | 15 |
| 105 | Gültig für Getriebe 722.9: Getriebeöl-Hilfspumpensteuergerät | 15 |
| 106 | Heizung für Wischerparkposition | 25 |
| 107 | Gültig für Motor 277, 279: Elektrischer Anschluss Starter / Luftpumpe | 60 |
| 108 | Gültig für SAE Dynamic LED-Scheinwerfer für Rechtsverkehr oder Dynamic LED-Scheinwerfer: Linke Frontscheinwerfereinheit, Rechte Frontscheinwerfereinheit Gültig ohne SAE Dynamic LED-Scheinwerfer für Rechtsverkehr oder Dynamic LED-Scheinwerfer :: Rechte Frontscheinwerfereinheit |
20 |
| 109 | Scheibenwischermotor | 30 |
| 110 | Gültig für Code SAE Dynamic LED-Scheinwerfer für Rechtsverkehr oder Dynamic LED-Scheinwerfer: Linke Frontscheinwerfereinheit, Rechte Frontscheinwerfereinheit Gültig ohne SAE Dynamic LED-Scheinwerfer für Rechtsverkehr oder Dynamic LED-Scheinwerfer :: Linke Frontscheinwerfereinheit |
20 |
| 111 | Anlasser | 30 |
| 112 | Motorsicherung und Relaismodul | 5 |
| 113 | Schonen | – – |
| 114 | Luftkompressor | 40 |
| 115 | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 116 | Hybrid: Vakuumpumpenrelais | 5 |
| 117 | Schonen | – – |
| 118 | Hybrid: Steuergerät für elektronisches Stabilitätsprogramm | 5 |
| 119 | Anschlusshülse 87 / C2 | 15 |
| 120 | Anschlusshülse 87 / C1 | 7.5 |
| 121 | Steuergerät für elektronisches Stabilitätsprogramm | 5 |
| 122 | Hybrid: HYBRID-Relais | 5 |
| 123 | Steuergerät Night View Assist | 5 |
| 124 | Hybrid: Elektrischer Stecker für Fahrzeuginnenraum und Motorraum | 5 |
| 125 | Vordere SAM-Steuereinheit | 5 |
| 126 | Antriebsstrang – Steuereinheit gültig für Dieselmotor: CDI – Steuereinheit gültig für Benzinmotor: ME-SFI [ME] Steuereinheit |
5 |
| 127 | Schonen | – – |
| 128 | Schalter für Außenbeleuchtung | 5 |
| 129A | Hybrid: Relais für Starterkreis 50 | 30 |
| 129B | Gültig außer Hybrid: Starterrelais 50 Relais | 30 |
| Relais | ||
| G | Relais Motorraumkreis 15 | |
| H. | Starterrelais 50 Relais | |
| ich | Relais der Bremsvakuumpumpe | |
| J. | Hybrid: HYBRID-Relais | |
| K. | Getriebeölpumpenrelais | |
| L. | Hupenrelais | |
| M. | Heizungsrelais für Wischerparkposition | |
| N. | Stromkreis 87M Relais | |
| Ö | Gültig außer Hybrid: Relais Starterkreis 15 | |
| P. | Sekundärluft-Einspritzrelais | |
| Q. | Hybrid: Vakuumpumpenrelais | |
| R. | AIRmatisches Relais |
ad vertisements

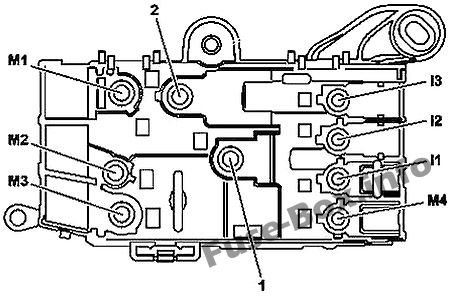

Motor-Vorsicherungskasten
Blick von unten
Von oben betrachten
Motor-Vorsicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Anschluss, Stromkreis 30 „B1“ | |
| 2 | Verbindung, Schaltung 30 entriegelt „B2“ | |
| M3 | Hybrid: Elektrische Maschine | 500 |
| M3 | Gültig außer Hybrid: Lichtmaschine | 500 |
| M1 | Hybrid: Elektrische Maschine | – – |
| M1 | Gültig außer Hybrid: Starter | – – |
| MR5 | Steuergerät für elektrische Servolenkung | 100 |
| MR2 | Lüftermotor | 100 |
| M4 | Hybrid: Voll integrierte Getriebesteuereinheit | 100 |
| I1 | Schonen | – – |
| M2 | Gültig für Dieselmotor: Glühendstufe | 150 |
| MR1 | Motorsicherung und Relaismodul | 60 |
| MR3 | Schonen | – – |
| MR4 | Gültig für Motor 277, 279: Lüftermotor | 150 |
| I2 | Schonen | – – |

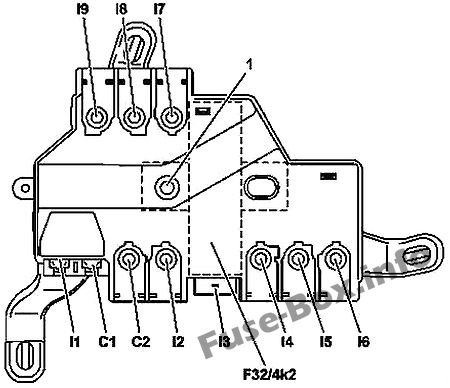

Innensicherungskasten
Innensicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| I7 | Rechter Sicherungskasten mit A-Säule | 125 |
| I2 | Linke Sicherung und Relaismodul | 125 |
| C2 | Schonen | – – |
| I8 | Schonen | – – |
| I9 | Schonen | – – |
| I3 | Leerlaufstrom-Abschaltrelaisanschluss | – – |
| C1 | Gebläseregler | 40 |
| I1 | Steuergerät für elektronisches Stabilitätsprogramm | 40 |
| I4 | Schonen | – – |
| I6 | Sicherung und Relaismodul hinten | 60 |
| I5 | Rechter Sicherungskasten mit A-Säule | 60 |
| F32 / 4k2 | Ruhestrom-Abschaltrelais |

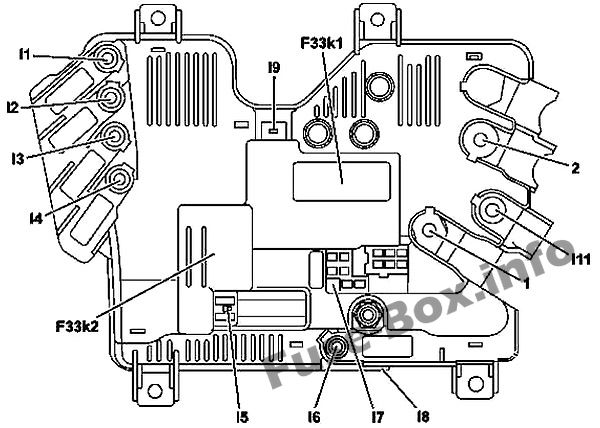

Vorsicherungskasten hinten
Vorsicherungskasten hinten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| I3 | Schonen | – – |
| I2 | Steuergerät für Windschutzscheibenheizung | 125 |
| I7 | Hybrid: Hochspannungs-Trennvorrichtung | 7.5 |
| I4 | Sicherung und Relaismodul hinten | 150 |
| I6 | ECO Start / Stopp-Funktion zusätzliche Batterie | 200 |
| I7 | ECO Start / Stopp-Funktion Zusatzbatterie Front SAM Steuergerät Elektronisches Zündschloss Steuergerät |
10 |
| I1 | Schonen | – – |
| I11 | Schonen | – – |
| I7 | Vordere SAM-Steuereinheit | 10 |
| I8 | ECO Start / Stopp-Funktion zusätzlicher Batterierelaisanschluss | – – |
| I5 | Hybrid: Hochspannungspyrofuse, ausgelöst durch die Steuereinheit des Zusatzrückhaltesystems | – – |
| I9 | Relaisverbindung entkoppeln | – – |
| F33k1 | Relais entkoppeln | |
| F33k2 | ECO Start / Stopp-Funktion zusätzliches Batterierelais |
