Hier finden Sie die Sicherungskasten-Belegung für den Mitsubishi Pajero / Shogun V80 der Baujahre 2006 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Mitsubishi Pajero / Shogun 2006-2017
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Zusätzlicher Sicherungskasten
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mitsubishi Pajero / Shogun V80?
- Was zeigt die Sicherungsbelegung?
- Weitere Mitsubishi Sicherungskasten-Belegungen
Sicherungsbelegung Mitsubishi Pajero / Shogun 2006-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mitsubishi Pajero / Shogun sind die Sicherung Nr. 9 (Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherung Nr. 8 (Zubehörsteckdose) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich in der Instrumententafel (Fahrerseite), hinter der Abdeckung.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Zündspule | 10 |
| 2 | Spur | 7,5 |
| 3 | Rückfahrscheinwerfer | 7,5 |
| 4 | Tagfahrlicht (falls vorhanden) | 7,5 |
| 5 | Relais | 7,5 |
| 6 | Beheizte Tür | 7,5 |
| 7 | — | 30 |
| 8 | Motorsteuerung | 7,5 |
| 9 | Zigarettenanzünder | fünfzehn |
| 10 | — | — |
| 11 | Außenspiegel | 7,5 |
| 12 | Motorsteuerung | 7,5 |
| 13 | — | — |
| 14 | Heckscheibenwischer | fünfzehn |
| fünfzehn | Zentrale Tür | fünfzehn |
| 16 | Nebelschlußleuchte | 10 |
| 17 | — | — |
| 18 | — | — |
| 19 | Heizung | 30 |
| 20 | Fensterheber hinten | 30 |
| 21 | Schiebedach | 20 |
| 22 | Antiblockiersystem | 10 |
| 23 | Gewärmter Sitz | 20 |
| 24 | Anflugleuchten | 10 |
| 25 | Transferkontrolle | 10 |
| 26 | GER/POWER | 10 |
| 27 | Anlasser | 10 |
| 28 | — | — |
| 29 | Ersatzsicherung | 20 |
| 30 | Ersatzsicherung | 10 |
| 31 | Ersatzsicherung | 30 |
| 32 | Ersatzsicherung | 25 |
ad vertisements
Lage des Sicherungskastens

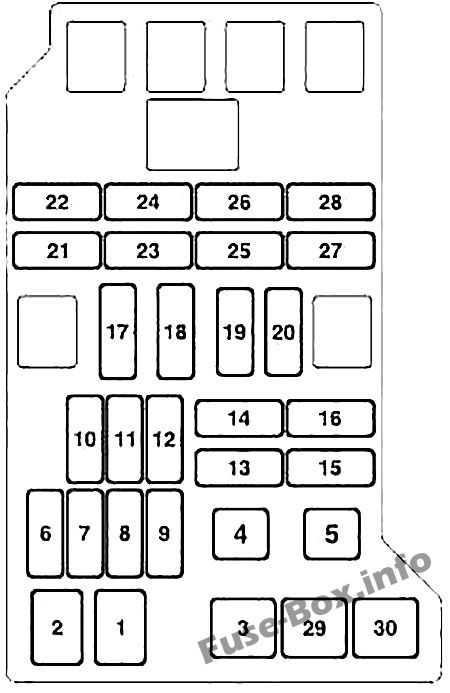

Sicherungsdiagramm
