In diesem Artikel betrachten wir die Mercedes-Benz A-Klasse (W169) der zweiten Generation, die von 2004 bis 2012 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz A150, A160, A180, A200 2005, 2006, 2007, In den Jahren 2008, 2009, 2010, 2011 und 2012 erhalten Sie Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungskastendiagramm: Mercedes-Benz A-Klasse
(W169; 2005-2012)
Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz A-Klasse sind die Sicherungen Nr. 38 (vorderer Zigarettenanzünder) und Nr. 52 (hinterer Zigarettenanzünder, Innenbuchse) im Sicherungskasten des Fahrgastraums.
Position des Sicherungskastens

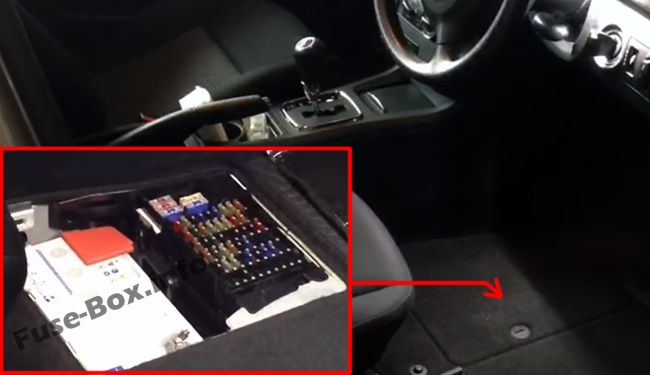

Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes (oder in der Nähe des Fahrersitzes auf der rechten Seite).
Entfernen Sie die Bodenplatte, die Abdeckung und den Schallschutz.
Sicherungskastendiagramm
ad vertisements

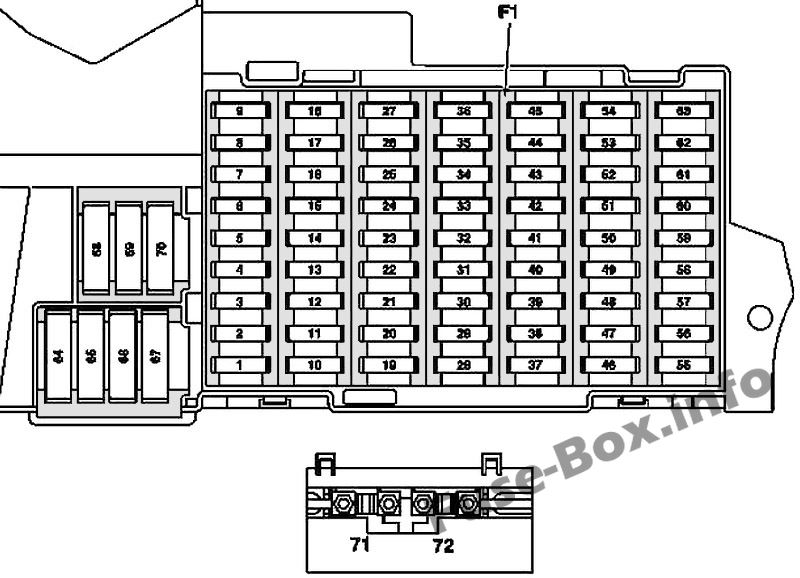

Zuordnung der Sicherungen im Fahrgastraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Bremslichtschalter | 10 |
| 1 | Gültig für Code (U62) Licht- und Sichtpaket: Bremslichtschalter | 5 |
| 2 | Heizbare Heckscheibe | 25 |
| 3 | Kombiinstrument EIS [EZS] Steuergerät |
7.5 |
| 4 | Steuergerät EIS [EZS] Steuergerät für elektrisches Lenkschloss |
15 |
| 5 | Gültig ohne Code (580) Automatische Klimaanlage und ohne Code (581) Komfortautomatische Klimaanlage: WÄRME-Steuer- und Bedieneinheit
Gültig für Code (580) Automatische Klimaanlage: AAC [KLA] Steuer- und Bedieneinheit Gültig für Code (581) Komfort automatische Klimaanlage: Comfort AAC [KLA] Steuer- und Bedieneinheit |
7.5 |
| 6 | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 7 | Kraftstoffpumpenrelais | 25 |
| 7 | Gültig für Modell 169.090: DC / DC-Wandlersteuergerät | 5 |
| 8 | Steuergerät für Overhead-Bedienfeld | 25 |
| 9 | ESP- und BAS-Steuereinheit | 40 |
| 10 | Gebläseregler / Innenkabelbaumstecker | 40 |
| 11 | Gültig für Motor 266: Relais Stromkreis 87, Motor | 30 |
| 11 | Gültig für Motor 640: Stromkreis 87 Relais, Motor | 40 |
| 12 | Lenksäulenmodul Multifunktionslenkrad |
5 |
| 13 | Steuergerät für linke Vordertür | 25 |
| 14 | Steuergerät für rechte Vordertür | 25 |
| 15 | ESP- und BAS-Steuereinheit | 25 |
| 16 | Datenverbindungsstecker PTS-Steuereinheit |
10 |
| 17 | Drehlichtschalter | 5 |
| 18 | Gültig für die Übertragung 711, 716: Backup – Lampenschaltergilt für Modell 169,090: A / C – Kompressor – Steuereinheit BKGN Energieüberwachungssteuereinheit Vakuumpumpe 1 Steuereinheit Vakuumpumpe 2 Steuereinheit |
7.5 |
| 19 | Mikromechanischer Drehgeschwindigkeitssensor AY-Aufnahme | 5 |
| 20 | Steuergerät für Rückhaltesysteme | 7.5 |
| 21 | Anlasserrelais | 30 |
| 22 | Kombiinstrument | 7.5 |
| 23 | Waschdüsenheizung | 7.5 |
| 23 | Gültig für Motor 640 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement | 20 |
| 24 | Steuergerät für elektrische Servolenkung (ES) | 7.5 |
| 25 | Bremslichtschalter ESP und BAS-Steuergerät |
7.5 |
| 26 | Gültig für Getriebe 722: Steuergerät für elektronisches Wählhebelmodul | 7.5 |
| 27 | Gültig für Getriebe 722: Steuergerät CVT (stufenloses Automatikgetriebe) | 10 |
| 28 | Drehlichtschalter | 5 |
| 29 | SAM-Steuereinheit | 30 |
| 30 | Schaltung 87F Relais | 25 |
| 31 | Zentrale Gateway – Steuereinheit (Fahrzeuge bis 30.11.05) Drehschalter Automatikschalter Tageslichtsensor Regen / Lichtsensor |
5 |
| 32 | Gültig für Motor 266: Steuergerät ME-SFI [ME] Gültig für Modell 169.090: Steuergerät Energieüberwachung |
7.5 |
| 33 | Radio Radio- und Navigationseinheit COMAND Bedien-, Anzeige- und Steuereinheit (Japan) |
15 |
| 34 | Steuergerät für linke hintere Tür | 25 |
| 35 | Steuergerät rechts hinten | 25 |
| 36 | Handy-Trennstelle Anhängersteuergerät |
7.5 |
| 36 | Anhängersteuergerät PTS-Steuergerät |
10 |
| 37 | Steuergerät für Rückhaltesysteme Erkennungssensor für Beifahrersitz belegt Beifahrersitz belegt und Kindersitzerkennungssensor |
7.5 |
| 38 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 25 |
| 39 | Scheibenwischermotor | 25 |
| 40 | Steuergerät für Overhead-Bedienfeld | 7.5 |
| 40 | Dachmotor | 25 |
| 41 | Heckklappenwischermotor | 15 |
| 42 | Beleuchtung des Handschuhfachs mit Schalter Beleuchtung der linken und rechten Kosmetikspiegel Beleuchtung des Fußraums (Fahrschulpaket) Schalter für Pedalbetriebsüberwachung (Fahrschulpaket) Trennpunkt VICS + ETC-Spannungsversorgung (Japan) |
7.5 |
| 43 | Gültig für Motor 266: Anschlusshülse Klemme 87M1e | 15 |
| 43 | Gültig für Motor 640: Anschlusshülse Klemme 87M1e | 7.5 |
| 43 | Gültig für Modell 169.090: Steuergerät Vakuumpumpe 1 | 20 |
| 44 | Gültig für Motor 266: Anschlusshülse Klemme 87M2e | 15 |
| 44 | Gültig für Motor 640: Anschlusshülse Klemme 87M2e | 20 |
| 45 | Gültig für Motor 640: CDI-Steuergerät Gültig für Modell 169.090: Steuergerät für Vakuumpumpe 2 |
25 |
| 46 | Telefonsteuergerät, (Japan) E-Net-Kompensator UPCI [UHI] -Steuergerät (Universal Portable CTeL Interface) |
7.5 |
| 46 | Bassmodul-Lautsprecher (Japan) | 25 |
| 46 | Verstärker für Soundsystem | 40 |
| 46 | Gültig für Modell 169.090: Ladesteuergerät | 5 |
| 47 | Telefonsteuergerät, (Japan) Steuergerät für universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) Steuergerät für Mobiltelefon-Trennstelle Steuergerät für Sprachsteuerungssystem (VCS [SBS]) Gültig für Modell 169.090: Ladegerät 1 |
7.5 |
| 48 | ATA [EDW] / Abschleppschutz / Innenschutz-Steuergerät Alarmsignalhorn mit zusätzlicher Batterie Gültig für Modell 169.090: Ladegerät 2 |
7.5 |
| 49 | Oberes Bedienfeld Steuergerät Beheiztes Kissen für den linken Vordersitz Beheiztes Kissen für die linke vordere Rückenlehne Beheiztes Kissen für das rechte vordere Sitzkissen Heizelement für das rechte vordere Rückenlehnenkissen |
25 |
| 50 | CD-Wechsler Steuergerät für Medienschnittstelle Digital-TV-Tuner Digital Audio Broadcasting-Steuergerät VICS + ETC-Spannungsversorgungs-Trennstelle (Japan) |
7.5 |
| 50 | Gültig für Regierungsfahrzeuge: Dachlichtleiste, Anschlusshülse Circuit 30 | 30 |
| 51 | Gültig für Modell 169.090: Lüfter, Niedertemperatur-Kühlmittelpumpe | 10 |
| 52 | Trennpunkt der Spannungsversorgung VICS + ETC (Japan) (Fahrzeuge bis 31.5.06) Gültig für Modell 169.090: Steuergerät für elektrischen Antrieb |
5 |
| 52 | Ersatz (Fahrzeuge ab 1.6.06) | 7.5 |
| 52 | Steuergerät für Notrufsystem (USA) (Fahrzeuge bis 31.5.06) | 7.5 |
| 53 | Zigarrenanzünder hinten mit Aschenbecherbeleuchtung Innenbuchse |
30 |
| 54 | Verstärker für Soundsystem Bassmodul Lautsprecher |
25 |
| 54 | Gültig für Modell 169.090: Steuergerät für elektrischen Antrieb | 5 |
| 55 | Linke vordere Lampeneinheit (Bi-Xenon) Rechte vordere Lampeneinheit (Bi-Xenon) |
7.5 |
| 55 | Linke vordere Lampeneinheit (Hi-Xenon) | 10 |
| 56 | Schonen | 10 |
| 56 | Rechte vordere Lampeneinheit (Hi-Xenon) | 10 |
| 57 | Anhängerkupplungsbuchse (13-polig) (Fahrzeuge ab 1.6.05) | 15 |
| 57 | Audio Gateway Control Unit (Japan) (Fahrzeuge bis 31.5.05) | 25 |
| 57 | SDAR-Steuereinheit Notrufsystem-Steuereinheit (USA) |
7.5 |
| 58 | Anhängersteuergerät Gültig für Modell 169.090: Fahrzeug-Gateway-Steuergerät |
25 |
| 59 | Anhängersteuergerät (Fahrzeuge bis 31.5.05) Anhängerkupplungsbuchse (13-polig) (Fahrzeuge ab 1.6.05) |
20 |
| 59 | Gültig für Modell 169.090: Steuergerät für Batteriemanagementsystem 1 | 5 |
| 60 | Fahrersitz-Anschlussblock | 20 |
| 61 | Anschlussblock für Beifahrersitz | 20 |
| 62 | Schaltung 15 Relais (2) (SA: Xenon, Handy) | 25 |
| 63 | Ersatz (Fahrzeuge bis 31.5.05) | – – |
| 63 | Audio-Gateway-Steuergerät (Japan) (Fahrzeuge ab 1.6.05) Gültig für Regierungsfahrzeuge: Dachlichtleiste |
25 |
| 63 | Steuergerät für Notrufsystem (USA) (Fahrzeuge ab 1.6.05) SDAR-Steuergerät |
7.5 |
| 63 | Gültig für Modell 169.090: Steuergerät für Batteriemanagementsystem 2 | 5 |
| 64 | Gültig für Motor 266: Luftpumpenrelais | 40 |
| 64 | Gültig für Motor 640: Motorkabelbaum / Motorraumstecker, Glühzeit-Endstufe | 80 |
| 65 | Steuergerät für elektrische Servolenkung (ES) | 80 |
| 66 | SAM-Steuereinheit | 60 |
| 67 | Stromkreis 15R Relais (2) (SE) | 50 |
| 68 | Gültig für Motor 266.920 und Motor 266.940 mit Getriebe 722: AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 50 |
| 68 | Gültig für Motor 640.940, 640.941, 266.960, 266.980 und für Motor 266.920, 266.940 mit (Anhängerkupplung): AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 60 |
| 69 | Stromkreis 15R Relais (1) | 50 |
| 70 | Stromkreis 15 Relais (1) | 60 |
| 71 | Gültig für Motor 640: PTC-Heizungsverstärker | 150 |
| 72 | Anschlusshülse für Schaltkreis 30 Spezialfahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) (Taxi) |
60 |
ad vertisements
Relaisfeld (K100)
Relaisfeld (K100)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 80 | Reserviert für Spezialfahrzeuge | 30 |
| 81 | Reserviert für Spezialfahrzeuge | 30 |
| 82 | Reserviert für Spezialfahrzeuge | 30 |
| 83 | Reserviert für Spezialfahrzeuge | 30 |
| Relais | ||
| EIN | Stromkreis 15R Relais (2) (SA) | |
| B. | Stromkreis 15R Relais (1) | |
| C. | Fanfare Horn Relais | |
| D. | Beheiztes Heckscheibenrelais | |
| E. | Wischerstufe 1/2 Relais | |
| F. | Wischer EIN / AUS-Relais | |
| G | Stromkreis 15 Relais (1) | |
| H. | Backup-Relais | |
| ich | Luftpumpenrelais | |
| K. | Kraftstoffpumpenrelais | |
| L. | Relais Motorstromkreis 87 | |
| M. | Anlasserrelais | |
| N. | Schaltung 87F Relais | |
| Ö | Schaltung 15 Relais (2) (SA: Xenon, Handy) |
