In diesem Artikel betrachten wir die Mercedes-Benz B-Klasse der ersten Generation (W245), die von 2005 bis 2011 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz B160, B170, B180, B200 2006, 2007, 2008, In den Jahren 2009, 2010 und 2011 erhalten Sie Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz B-Klasse 2006-2011
Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz B-Klasse sind die Sicherungen Nr. 38 (vorderer Zigarettenanzünder) und Nr. 53 (hinterer Zigarettenanzünder, Innenbuchse) im Sicherungskasten des Fahrgastraums.

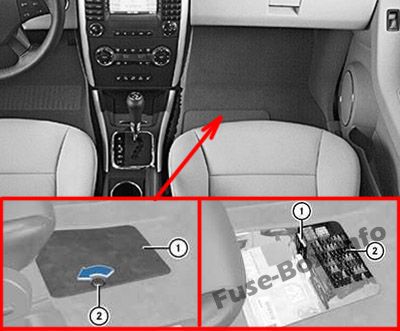

Position des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes (oder in der Nähe des Fahrersitzes auf der rechten Seite).
Entfernen Sie die Bodenplatte, die Abdeckung und den Schallschutz.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | 2006-2008: Bremslichtschalter | 10 |
| 1 | Licht- und Sichtpaket (2006-2008): Bremslichtschalter
2009-2011: Bremslichtschalter |
5 |
| 2 | Heizbare Heckscheibe | 25 |
| 3 | Kombiinstrument EIS [EZS] Steuergerät | 7.5 |
| 4 | Steuergerät EIS [EZS] Steuergerät für elektrisches Lenkschloss |
15 |
| 5 | Automatische Klimaanlage und Komfort Automatische Klimaanlage: HEAT-Steuer- und Bedieneinheit
Automatische Klimaanlage: AAC [KLA] Steuer- und Bedieneinheit Komfortautomatische Klimaanlage: Komfort AAC [KLA] Steuer- und Bedieneinheit |
7.5 |
| 6 | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 7 | Kraftstoffpumpenrelais | 25 |
| 8 | Steuergerät für Overhead-Bedienfeld | 25 |
| 9 | ESP- und BAS-Steuereinheit | 40 |
| 10 | Gebläseregler / Innenkabelbaumstecker | 40 |
| 11 | Gültig für Motor 266: Relais Stromkreis 87, Motor | 30 |
| 11 | Gültig für Motor 640: Stromkreis 87 Relais, Motor | 40 |
| 12 | Lenksäulenmodul Multifunktionslenkrad (2006-2008) |
5 |
| 13 | Steuergerät für linke Vordertür | 25 |
| 14 | Steuergerät für rechte Vordertür | 25 |
| 15 | ESP- und BAS-Steuereinheit | 25 |
| 16 | Datenverbindungsstecker Steuergerät Parktronic System (PTS) (2006-2008) |
10 |
| 17 | Drehlichtschalter | 5 |
| 18 | Gültig für Übertragung 711, 716: Backup-Lampenschalter | 7.5 |
| 19 | Mikromechanischer Drehgeschwindigkeitssensor AY-Aufnahme | 5 |
| 20 | Steuergerät für Rückhaltesysteme | 7.5 |
| 21 | Anlasserrelais | 30 |
| 22 | Kombiinstrument | 7.5 |
| 23 | 2006-2008: Waschdüsenheizung | 7.5 |
| 23 | Gültig für Motor 640 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement | 20 |
| 24 | Steuergerät für elektrische Servolenkung (ES) | 7.5 |
| 25 | Bremslichtschalter ESP- und BAS Steuereinheit |
7.5 |
| 26 | Gültig für Getriebe 722: Steuergerät für elektronisches Wählhebelmodul | 7.5 |
| 27 | Gültig für Getriebe 722: Steuergerät CVT (stufenloses Automatikgetriebe) | 10 |
| 28 | Drehlichtschalter | 5 |
| 29 | SAM-Steuereinheit | 30 |
| 30 | Schaltung 87F Relais | 25 |
| 31 | 2006-2008: Zentrale Gateway-Steuereinheit (Fahrzeuge bis 30.11.05), Drehlichtschalter 2009-2011: Automatischer Lichtschalter Tageslichtsensor, Regen- / Lichtsensor |
5 |
| 32 | Gültig für Motor 266: ME-SFI [ME] Steuergerät | 7.5 |
| 33 | Radio Radio- und Navigationseinheit COMAND Bedien-, Anzeige- und Steuereinheit (Japan) | 15 |
| 34 | Steuergerät für linke hintere Tür | 25 |
| 35 | Steuergerät rechts hinten | 25 |
| 36 | 2006-2008: Handy-Trennstelle Anhängersteuergerät |
7.5 |
| 36 | 2009-2011: Anhängersteuergerät PTS-Steuergerät |
10 |
| 37 | Steuergerät für Rückhaltesysteme Erkennungssensor für Beifahrersitz belegt Beifahrersitz belegt und Kindersitzerkennungssensor |
7.5 |
| 38 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 25 |
| 39 | Scheibenwischermotor | 25 |
| 40 | Lamellenschiebedach: Steuergerät über Kopf | 7.5 |
| 40 | Lamellendach: Steuergerät über Kopf | 25 |
| 41 | Heckklappenwischermotor | 15 |
| 42 | Beleuchtung des Handschuhfachs mit Schalter Beleuchtung der linken und rechten Kosmetikspiegel Beleuchtung des Fußraums (Fahrschulpaket) Schalter für Pedalbetriebsüberwachung (Fahrschulpaket) Trennpunkt VICS + ETC-Spannungsversorgung (Japan) |
7.5 |
| 43 | Gültig für Motor 266: Anschlusshülse Klemme 87M1e Zweiwertiger Erdgasantrieb (2009-2011): Anschlusshülse Klemme 87M1e |
15 |
| 43 | Gültig für Motor 640: Anschlusshülse Klemme 87M1e |
7.5 |
| 44 | Gültig für Motor 266: Anschlusshülse Klemme 87M2e |
15 |
| 44 | Gültig für Motor 640: Anschlusshülse Klemme 87M2e |
20 |
| 45 | Gültig für Motor 640: CDI-Steuergerät |
25 |
| 46 | 2006-2008: Telefonsteuergerät, (Japan) E-Net-Kompensator Universal Portable CTeL Interface (UPCI [UHI]) Steuergerät |
7.5 |
| 46 | 2009-2011: Bassmodul-Lautsprecher (Japan) | 25 |
| 46 | 2009-2011: Verstärker für Soundsystem | 40 |
| 47 | Telefonsteuergerät, (Japan) Steuergerät für universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) Mobiltelefon- Trennpunkt Steuergerät für Sprachsteuerungssystem (VCS [SBS]) |
7.5 |
| 48 | ATA [EDW] / Abschleppschutz / Innenschutz-Steuergerät Alarmsignalhorn mit zusätzlicher Batterie |
7.5 |
| 49 | Oberes Bedienfeld Steuergerät Beheiztes Kissen für den linken Vordersitz (2006-2008) Beheiztes Kissen für die linke vordere Rückenlehne (2006-2008) Heizelement für das rechte Vordersitzkissen (2006-2008) Heizelement für das Sitzkissen für die rechte vordere Rückenlehne (2006-2008) |
25 |
| 50 | 2006-2008: CD-Wechsler VICS + ETC-Spannungsversorgungs-Trennpunkt (Japan) 2009-2011: Steuergerät für Medienschnittstelle Digital-TV-Tuner Steuergerät für Digital Audio Broadcasting |
7.5 |
| 50 | Gültig für Regierungsfahrzeuge (2009-2011): Verbindungsleuchte für Dachlichtleiste Circuit 30 |
30 |
| 51 | Kanada (2009-2011): Steuergerät für Gewichtssensorsystem (WSS) Gültig für Regierungsfahrzeuge (2009-2011): Spezielles Bedienfeld für Signalsysteme |
10 |
| 52 | Trennpunkt der Spannungsversorgung VICS + ETC (Japan) (Fahrzeuge bis 31.5.06) | 5 |
| 52 | Ersatz (Fahrzeuge ab 1.6.06) | 7.5 |
| 52 | Steuergerät für Notrufsystem (USA) (Fahrzeuge bis 31.5.06) | 7.5 |
| 53 | Zigarrenanzünder hinten mit Aschenbecherbeleuchtung Innenbuchse |
30 |
| 54 | Verstärker für Soundsystem Bassmodul Lautsprecher |
25 |
| 54 | Gültig für Regierungsfahrzeuge (2009-2011): 2-polige 12-V-Steckdose | 15 |
| 55 | Linke vordere Lampeneinheit (Bi-Xenon) Rechte vordere Lampeneinheit (Bi-Xenon) |
7.5 |
| 55 | Linke vordere Lampeneinheit (Hi-Xenon) | 10 |
| 56 | Schonen | 10 |
| 56 | Rechte vordere Lampeneinheit (Hi-Xenon) | 10 |
| 57 | 2009-2011: Anhängerkupplungsbuchse (13-polig) | 15 |
| 57 | 2006-2008: Audio-Gateway-Steuereinheit (Japan) | 25 |
| 57 | 2006-2008: SDAR-Steuereinheit Notrufsystem-Steuereinheit (USA) |
7.5 |
| 58 | Anhängersteuergerät | 25 |
| 59 | Anhängersteuergerät (Fahrzeuge bis 31.5.05) Anhängerkupplungsbuchse (13-polig) (Fahrzeuge ab 1.6.05) |
20 |
| 60 | Fahrersitz-Anschlussblock | 20 |
| 61 | Anschlussblock für Beifahrersitz | 20 |
| 62 | Schaltung 15 Relais (2) (SA: Xenon, Handy) | 25 |
| 63 | Ersatz (Fahrzeuge bis 31.5.05) | – – |
| 63 | Gültig für Regierungsfahrzeuge (2009-2011): Dachlichtleiste | 25 |
| 63 | Steuergerät für Notrufsystem (USA) (Fahrzeuge ab 1.6.05) SDAR-Steuergerät (Fahrzeuge ab 1.6.05) |
7.5 |
| 64 | Gültig für Motor 266: Luftpumpenrelais | 40 |
| 64 | Gültig für Motor 640: Motorkabelbaum / Motorraumstecker (2006-2008), Glühzeit-Endstufe (2009-2011) | 80 |
| 65 | Steuergerät für elektrische Servolenkung (ES) | 80 |
| 66 | SAM-Steuereinheit | 60 |
| 67 | Stromkreis 15R Relais (2) (SE) | 50 |
| 68 | Gültig für Motor 266.920 und Motor 266.940 mit Getriebe 722: AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 50 |
| 68 | Gültig für Motor 640.940, 640.941, 266.960, 266.980 und für Motor 266.920, 266.940 mit (Anhängerkupplung): AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 60 |
| 69 | Stromkreis 15R Relais (1) | 50 |
| 70 | Stromkreis 15 Relais (1) | 60 |
| 71 | Gültig für Motor 640: PTC-Heizungsverstärker | 150 |
| 72 | 2006-2008: Anschlusshülse für Stromkreis 30 2009-2011: Multifunktionssteuergerät für Spezialfahrzeuge (SVMCU [MSS]) (Taxi) Gültig für Regierungsfahrzeuge: Sicherung 7 Sicherung 10 |
60 |
ad vertisements
Relaisfeld (K100)
Relaisfeld (K100)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 80 | Reserviert für Spezialfahrzeuge | 30 |
| 81 | Reserviert für Spezialfahrzeuge | 30 |
| 82 | Reserviert für Spezialfahrzeuge | 30 |
| 83 | Reserviert für Spezialfahrzeuge | 30 |
| Relais | ||
| EIN | Stromkreis 15R Relais (2) (SA) | |
| B. | Stromkreis 15R Relais (1) | |
| C. | Fanfare Horn Relais | |
| D. | Beheiztes Heckscheibenrelais | |
| E. | Wischerstufe 1/2 Relais | |
| F. | Wischer EIN / AUS-Relais | |
| G | Stromkreis 15 Relais (1) | |
| H. | Backup-Relais | |
| ich | Gültig für Motor 266: Luftpumpenrelais | |
| K. | Kraftstoffpumpenrelais | |
| L. | Relais Motorstromkreis 87 | |
| M. | Anlasserrelais | |
| N. | Schaltung 87F Relais | |
| Ö | Schaltung 15 Relais (2) (SA: Xenon, Handy) |
