In diesem Artikel betrachten wir die Mercedes-Benz C-Klasse (W204) der dritten Generation, die von 2007 bis 2014 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz C180, C200, C220, C250, C300, C350, C63 In den Jahren 2008, 2009, 2010, 2011, 2012, 2013 und 2014 erhalten Sie Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
- Sicherungslayout Mercedes-Benz C-Klasse 2008-2014
- Position des Sicherungskastens
- Sicherungskastendiagramm
- Position des Sicherungskastens
- Sicherungskastendiagramm
- Vorderer Vorsicherungskasten (bis 2010)
- Vorderer Vorsicherungskasten (Stand 2010)
- Position des Sicherungskastens
- Sicherungskastendiagramm
- Hinterer Vorsicherungskasten
Sicherungslayout Mercedes-Benz C-Klasse 2008-2014
Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz C-Klasse sind die Sicherung Nr. 9 (Steckdose des Handschuhfachs) im Sicherungskasten des Motorraums und die Sicherungen Nr. 71 (Zigarettenanzünder vorne, Steckdose vorne innen) Nr. 72 (Laderaum-Anschlusskasten 115-V-Steckdose), Nr. 76 (innere Steckdose) im Sicherungskasten des Gepäckraums.
Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

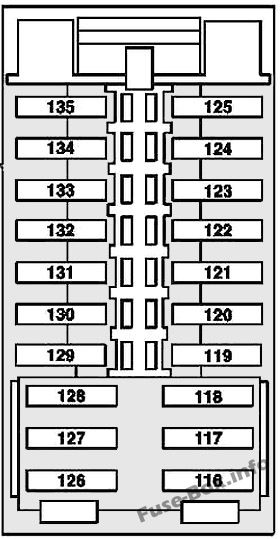

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 116 | Steuergerät für Fahrersitz | 30 |
| 117 | Steuergerät für adaptives Dämpfungssystem | 15 |
| 118 | Schonen | – – |
| 119 | Hinten Gebläsemotor AMG Performance Media – Steuereinheit (gültig ab 1.6.12) |
7.5 |
| 120 | Schonen | – – |
| 121 | Schonen | . |
| 122 | Schonen | – – |
| 123 | Steuergerät für Lenksäulenrohrmodul | 10 |
| 124 | Schonen | . |
| 125 | Schonen | – – |
| 126 | Steuergerät für Beifahrersitz | 30 |
| 127 | Schonen | – – |
| 128 | Schonen | . |
| 129 | Gültig für Motor 156: Relais des Ölkühlerlüftermotors | 20 |
| 130 | Schonen | . |
| 131 | Schonen | – – |
| 132 | Schonen | – – |
| 133 | Schonen | . |
| 134 | Schonen | – – |
| 135 | Schonen | – – |
ad vertisements
Sicherungskasten im Motorraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links) unter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Steuergerät für elektronisches Stabilitätsprogramm | 25 |
| 2 | Steuergerät für linke Vordertür | 30 |
| 3 | Gültig bis 31.3.10: Steuergerät für rechte vordere Tür Gültig ab 1.4.10 mit Modell 204.0 / 2/9: Steuergerät für rechte hintere Tür |
30 |
| 4 | bis 31.8.08: Kraftstoffpumpensteuergerät Gültig für Motor 156 bis 31.8.08: Linkes Kraftstoffpumpensteuergerät Rechtes Kraftstoffpumpensteuergerät Gültig für Motor 642, Motor 651: Kraftstofffilter-Kondensationssensor mit Heizelement Gültig für Motor 651 bis bis 31.5.10, Motor 646: Steuergerät für Kraftstofffilterkondensationssensor mit Heizelement |
7.5 |
| 4 | Gültig für Dieselmotor ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement Gültig für Motor 276 (USA, Südkorea): Aktivkohlebehälter-Absperrventil Gültig für Modell 204.0 / 2/3 ab 1.3.11, 204.9 ab 1.6.12: Scheinwerfersteuergerät |
20 |
| 5 | SAM-Steuergerät hinten mit Sicherung und Relaismodul Gültig ab 1.6.10 Schalter für Außenbeleuchtung Gültig ab Motor 156 Black Series ab 1.7.11: Relais für Kühlmittelkreislauf der Hinterachse |
7.5 |
| 6 | Gültig für Dieselmotor: Steuergerät ME-SFI [ME] Gültig für Benzinmotor: Steuergerät CDI |
10 |
| 7 | Anlasser | 20 |
| 8 | Steuergerät für zusätzliches Rückhaltesystem | 7.5 |
| 9 | Handschuhfach Steckdose | 15 |
| 10 | Scheibenwischermotor | 30 |
| 11 | Audio / COMAND-Anzeige Audio / COMAND-Bedienfeld Halter für Navigationsmodul |
7.5 |
| 12 | Steuer- und Bedieneinheit für die automatische Klimaanlage Steuergerät für das obere Bedienfeld |
7.5 |
| 13 | Steuergerät für Lenksäulenmodul Multifunktionskamera |
7.5 |
| 14 | Steuergerät für elektronisches Stabilitätsprogramm | 7.5 |
| 14 | Scheinwerfersteuergerät | 20 |
| 15 | Steuergerät für zusätzliches Rückhaltesystem | 7.5 |
| 16 | Diagnosestecker (bis 31.5.09) Elektrischer Stecker des Mobiltelefons Gültig für Getriebe 722: Steuergerät für elektronisches Wählhebelmodul |
5 |
| 16 | ECO Start / Stopp-Funktion: Elektrische Getriebeölpumpe |
20 |
| 17 | Panorama-Schiebedach-Steuermodul Overhead-Bedienfeld-Steuergerät |
30 |
| 18 | Gültig bis 30.11.09: Schalter für Außenbeleuchtung Gültig für Modell 204.0 / 2 ab 1.3.11, Modell 204.3: Steuergerät für oberes Bedienfeld Gültig für Modell 204.0 / 2 bis 28.2.11, Modell 204.9: Klimatisierungs-LIN für Instrumententafel positive Leitungsverbinderhülse Fahrzeuginnenraum und Baum für elektrische Verbinder taillamp |
7.5 |
| 19 | Steuergerät für elektrisches Lenkschloss Steuergerät für elektronisches Zündschloss |
20 |
| 20 | Steuergerät für elektronisches Stabilitätsprogramm | 40 |
| 21 | Bremslichtschalter Handschuhfach Lampenschalter Beifahrersitzbelegungserkennung und ACSR Electronic Toll Collection Vorinstallation elektrische Sicherung (Japan) |
7.5 |
| 22 | Verbrennungsmotorlüftermotor und Klimaanlage mit integrierter Steuerung Elektrischer Stecker für Innenkabelbaum und Motorkabelbaum |
15 |
| 23 | Elektrischer Stecker für Innenkabelbaum und Motorkabelbaum Gültig für Dieselmotor: SAM-Steuergerät hinten mit Sicherungs- und Relaismodul CDI-Steuergerät Klemmenhülse Klemme 87 Gültig für Motor 271: Klemmenhülse Klemme 87 M1e Gültig für Motor 272: Steckerhülse Motor 872 : Stromkreis 87 M1i |
20 |
| 24 | Elektrischer Stecker für Innenkabelbaum und Motorkabelbaum Elektrischer Stecker im Innen- und Motorkabelbaum Gültig für Motor 642: Stellantrieb für Kühlerblenden Gültig für Motor 272: Klemme 87 M1e Steckerhülse Gültig für Dieselmotor: Klemmenhülle Klemme 87 Gültig für Motor 646: CDI-Steuerung Einheit |
15 |
| 25 | Gültig für Motor 156, 271, 272, 274, 276: Steuergerät ME-SFI [ME] Gültig für Dieselmotor: Sauerstoffsensor vor Katalysator Gültig ab 1.6.10 für Modell 204.3 mit Motor 651 Sport Edition: Sound der Abgasanlage Generatorsteuergerät |
15 |
| 26 | Radio Radio mit Autopilotsystem COMAND-Steuereinheit |
20 |
| 27 | Steuergerät für elektrisches Lenkschloss Steuergerät für elektronisches Zündschloss Gültig für Dieselmotor: Steuergerät CDI Gültig für Benzinmotor: Steuergerät ME-SFI [ME] |
7.5 |
| 28 | Kombiinstrument | 7.5 |
| 29 | Rechte vordere Lampeneinheit | 10 |
| 30 | Linke vordere Lampeneinheit Gültig für Motor 642: Elektrischer Stecker für Innenkabelbaum und Motorkabelbaum |
10 |
| 31A | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 31B | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 32 | Gültig für Motor 156, 271, 272, 276: Elektrische Luftpumpe | 40 |
| 32 | Gültig für Motor 156: Ölkühlerlüftermotor | 20 |
| 33 | Gültig für Getriebe 722.6: Elektronisches Getriebesteuergerät Gültig für Getriebe 722.9: Voll integrierte Getriebesteuergerät |
10 |
| 34 | Gültig für Motor 271, 272 ab 1.9.08: Steuergerät für Kraftstoffpumpe Gültig für Motor 156 ab 1.9.08: Steuergerät für linke Kraftstoffpumpe, Steuergerät für rechte Kraftstoffpumpe |
7.5 |
| 35 | Gültig ab 1.3.11: Steuergerät für elektronisches Stabilitätsprogramm | 5 |
| 36 | Gültig ab 1.3.11: DISTRONIC elektrische Steuereinheit Gültig für Modell 204.902 / 982/984: Elektrohydraulische Servolenkung |
7.5 |
| Relais | ||
| J. | Stromkreis 15 Relais | |
| K. | Klemme 15R Relais | |
| L. | Backup-Relais | |
| M. | Starterrelais Stromkreis 50 | |
| Ö | Relais Motorstromkreis 87 | |
| Ö | Fanfare Horn Relais | |
| P. | Gültig für Motor 156, 272, 276: Sekundärlufteinspritzrelais | |
| Q. | Backup-Relais | |
| R. | Relais für Fahrgestellschaltung 87 |
ad vertisements

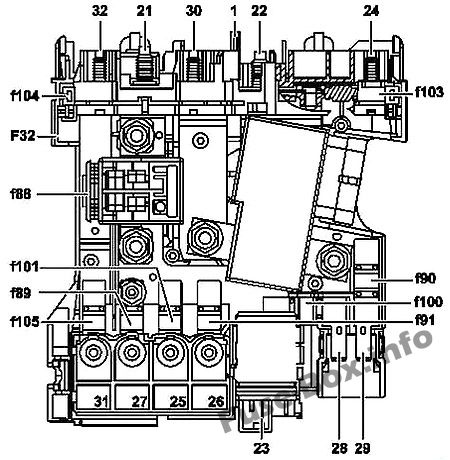

Vorderer Vorsicherungskasten (bis 2010)
Front Prefuse Box (bis 2010)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 88 | Pyrofuse: Lichtmaschine, Anlasser | |
| 89 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 125 |
| 90 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 40 |
| 91 | Verbrennungsmotor Lüftermotor und Klimaanlage mit integrierter Steuerung | 80 |
| 100 | Gehäuse der Klimaanlage | 40 |
| 101 | Gültig für Benzinmotor: Vorderes SAM-Steuergerät mit Sicherung und Relaismodul | 60 |
| 103 | Gültig für Dieselmotor: PTC-Heizungsverstärker | 150 |
| 104 | Sicherungskasten im Innenraum | 70 |
| 105 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 100 |
| 106 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 150 |
| 107 | Schonen | – – |
| 108 | Schonen | – – |
| 109 | Schonen | . |
| 110 | Schonen | – – |

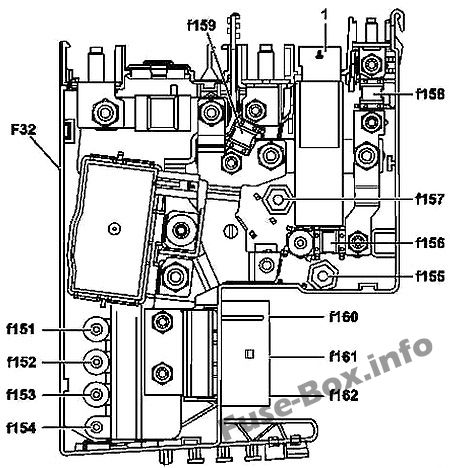

Vorderer Vorsicherungskasten (Stand 2010)
ohne ECO Start / Stopp
mit ECO Start / Stopp
Front Prefuse Box (Stand 2010)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 150 | ohne ECO Start / Stopp: Pyrofuse 88 | 400 |
| 150 | ECO Start / Stopp: Lichtmaschine, Anlasser | 200 |
| 151 | Verbrennungsmotor Lüftermotor und Klimaanlage mit integrierter Steuerung | 100 |
| 152 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 150 |
| 153 | ohne ECO Start / Stopp: Ersatz | 100 |
| 153 | ECO-Start / Stopp-Funktion und vordere Batterieposition: Vordere SAM-Steuereinheit mit Sicherung und Relaismodul | 60 |
| 154 | ECO-Start / Stopp-Funktion und vordere Batterieposition: Vordere SAM-Steuereinheit mit Sicherung und Relaismodul | 60 |
| 154 | Gültig für Dieselmotor und ECO Start / Stopp: PTC-Heizungsverstärker | 150 |
| 155 | ohne ECO Start / Stopp: Ersatz | 50 |
| 155 | ECO Start / Stopp-Funktion: Ersatz | 100 |
| 156 | Gültig für Dieselmotor ohne ECO-Start / Stopp: PTC-Heizungsverstärker | 150 |
| 156 | ECO-Start / Stopp-Funktion: Vorderes SAM-Steuergerät mit Sicherungs- und Relaismodul | 100 |
| 157 | Gültig für Modell 204.902 / 982/984 ohne ECO-Start / Stopp-Funktion: Elektrohydraulische Servolenkung ECO-Start / Stopp: Ersatz |
100 |
| 158 | ohne ECO Start / Stopp: Gebläseregler | 50 |
| 158 | ECO-Start / Stopp: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 150 |
| 159 | Multifunktionssteuergerät für Spezialfahrzeuge | 50 |
| 159 | ECO Start / Stopp: Zusätzliches Batterierelais | 200 |
| 160 | ohne ECO Start / Stopp: Ersatz | 60 |
| 160 | ECO Start / Stopp: Gebläseregler | 50 |
| 161 | ohne ECO-Start / Stopp: Vordere SAM-Steuereinheit mit Sicherung und Relaismodul | 100 |
| 161 | Multifunktionssteuergerät für Spezialfahrzeuge | 50 |
| 162 | ohne ECO Start / Stopp: Ersatz | 100 |
| 162 | ECO Start / Stopp: Ersatz | 60 |
| 163 | ohne ECO-Start / Stopp: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 150 |
| 164 | ohne ECO Start / Stopp-Funktion: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 80 |
ad vertisements
Sicherungskasten im Gepäckraum

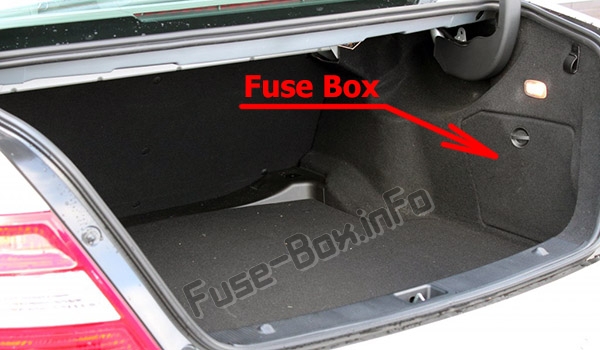

Position des Sicherungskastens
Es befindet sich im Gepäckraum (auf der rechten Seite) hinter der Abdeckung.

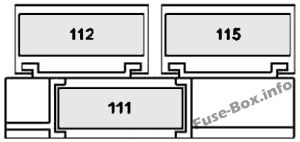

Sicherungskastendiagramm

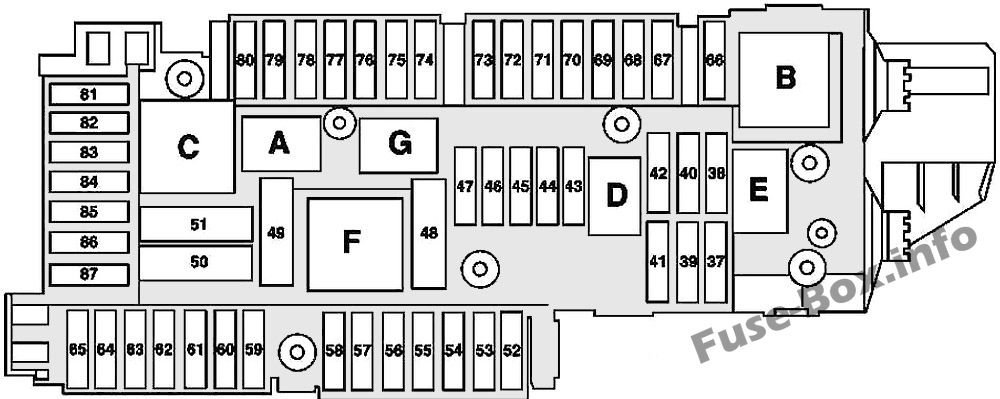

Version 1

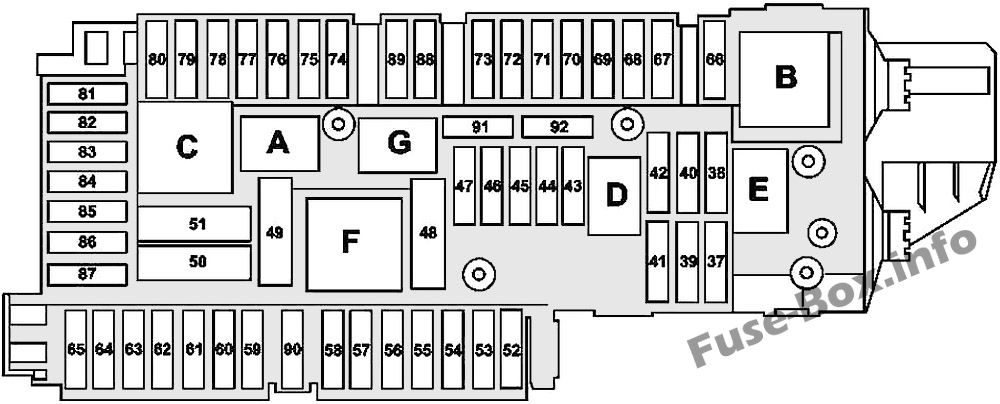

Version 2
ad vertisements
Zuordnung der Sicherungen und des Relais im Kofferraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 37 | Stand 2008: Fahrersitz NECK-PRO Kopfstützenmagnet, Beifahrersitz NECK-PRO Kopfstützenmagnet | 5 |
| 37 | bis 2008: Fahrersitz NECK-PRO Kopfstützenmagnet, Beifahrersitz NECK-PRO Kopfstützenmagnet | 7.5 |
| 38 | Heckklappenwischermotor | 15 |
| 39 | Gültig für Modell 204.0 / 2/9 mit Ausnahme von Fahrzeugen für Großbritannien bis 31.5.09: Steuergerät für linke hintere Tür | 30 |
| 40 | Schonen | – – |
| 41 | Gültig für Modell 204.0 / 2/9 bis 31.3.10: Steuergerät für rechte hintere Tür Gültig ab 1.4.10 Steuergerät für rechte vordere Tür |
30 |
| 42 | Gültig für Benzinmotor oder Motor 642 ab 1.12.09 oder Motor 651 ab 1.6.09: Kraftstoffpumpensteuergerät | 25 |
| 42 | Gültig für Motor 646 oder Motor 642 bis 30.11.09 oder Motor 651 bis 31.5.09: Kraftstoffpumpe Gültig für Benzinmotor (bis 2009): Steuergerät für Kraftstoffpumpe |
20 |
| 43 | Gültig ab 1.6.09 mit automatischer Klimaanlage: Heckgebläsemotor | 5 |
| 44 | Schaltergruppe, rechte Vordersitzeinstellung Beifahrersitz teilweise elektrischer Sitzverstellschalter |
30 |
| 45 | Linke Vordersitzverstellschaltergruppe Fahrersitz teilweise elektrischer Sitzverstellschalter |
30 |
| 46 | Antennenverstärker für Heckscheiben-FM-Antenne Alarmsirene Steuergerät für Innenschutz und Abschleppschutz Heckscheibenantennenverstärker 1 TV 1 Antennenverstärker und DAB-Band III DAB-Band III-Antenne TV 2 Antennenverstärker und KEYLESS-GO KEYLESS-GO-Antennenverstärker |
7.5 |
| 47 | Schonen | – – |
| 48 | Schonen | – – |
| 49 | Heckscheibenheizung | 40 |
| 50 | Reversibler Notspannungsaufroller vorne rechts | 50 |
| 51 | Reversibler Notspannungsaufroller vorne links (A76) | 50 |
| 52 | Schonen | – – |
| 53 | Stand 2008: Anhängererkennungssteuergerät | 15 |
| 53 | bis 2008: Anhängererkennungssteuergerät | 30 |
| 54 | bis 31.5.09: Steuergerät zur Erkennung von Anhängern Gültig für Modell 204.075 / 077/275/277: Lendenwirbelstütze für Fahrersitz und Einstellschaltergruppe für Seitenpolster Beifahrersitz Lendenwirbelstütze für Seitenbefestigung und Einstellschaltergruppe für Seitenpolster Beifahrersitz AMG-Ventilblock Fahrersitz AMG Ventilblock |
7.5 |
| 54 | Stand 1.6.09: Anhängererkennungssteuergerät | 15 |
| 55 | Gültig ab 1.6.09: AdBlue | 5 |
| 56 | Anhängererkennungssteuergerät Anhängersteckdose |
15 |
| 56 | Gültig für Modell 204.077 / 277/377 bis 31.5.09: Fahrersitz- Lendenwirbelstütze und Schaltergruppe für Seitenpolster-Einstellschalter Beifahrersitz-Lendenwirbelstütze und Seitenpolster-Einstellschaltergruppe Beifahrersitz AMG-Ventilblock Fahrersitz AMG-Ventilblock |
5 |
| 57 | Anhängererkennungssteuergerät | 20 |
| 58 | Stand 2008: Anhängererkennungssteuergerät | 20 |
| 58 | bis 2008: Anhängererkennungssteuergerät | 30 |
| 59 | Stand 2008: Steuergerät für Parksystem Linke vordere Stoßstange DISTRONIC (DTR) -Sensor Rechte vordere Stoßstange DISTRONIC (DTR) -Sensor Intelligenter Radarsensor für linke hintere Stoßstange Intelligenter Radarsensor für rechte hintere Stoßstange |
5 |
| 59 | bis 2008: Steuergerät PARKTRONIC Steuergerät Radarsensoren |
7.5 |
| 60 | Multikonturensitz-Pneumatikpumpe | 7.5 |
| 61 | Steuergerät für Heckklappensteuerung | 40 |
| 62 | Steuergerät für Fahrersitz | 30 |
| 63 | Steuergerät für Beifahrersitz | 30 |
| 64 | Steuergerät für DC / AC-Wandler | 25 |
| 65 | Steuergerät für adaptives Dämpfungssystem Steuergerät für Lenksäulenrohrmodul | 15 |
| 66 | Schonen | – – |
| 67 | Stand 2008: Steuergerät für Soundsystemverstärker | 30 |
| 67 | bis 2008: Steuergerät für Soundsystemverstärker | 40 |
| 68 | Schonen | . |
| 69 | Bassverstärker hinten | 20 |
| 70 | Steuergerät für Reifendruckkontrolle | 5 |
| 71 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung Steckdose im Fahrzeuginnenraum |
15 |
| 72 | Laderaum Anschlusskasten 115 V Steckdose | 15 |
| 73 | Diagnosestecker (Stand 1.6.09) Funkfernbedienungsempfänger für stationäre Heizung Gültig für Motor 156 ab 1.7.11: Steuergerät Getriebemodus |
7.5 |
| 74 | KEYLESS-GO Steuergerät | 15 |
| 75 | Stationäre Heizeinheit | 20 |
| 76 | Fahrzeuginnenraumsteckdose | 15 |
| 77 | WSS-Steuereinheit (Weight Sensing System) | 7.5 |
| 78 | Lüfterregler für Lüftung des linken Vordersitzes Lüfterregler für den rechten Vordersitz |
7.5 |
| 79 | Steuergerät für Parksystem | 5 |
| 80 | Steuergerät für Video- und Radarsensorsystem Steuergerät für Parksystem |
7.5 |
| 81 | Steuergerät für Medienschnittstelle | 5 |
| 82 | Kompensator für Mobiltelefonsystem- UMTS- TV-Tuner (bis 31.5.09; Japan) Digitaler TV-Tuner (bis 31.5.09; Japan) |
5 |
| 83 | Steuergerät für elektronische Mauterhebung (Japan) Steuergerät für Notrufsystem Rückfahrkamera Linke hintere Anzeige Rechte hintere Anzeige |
7.5 |
| 84 | SDAR-Steuereinheit (Satellite Digital Audio Radio) SDAR / High Definition-Tuner-Steuereinheit Digital Audio Broadcasting-Steuereinheit Backup-Kamera-Netzteilmodul Backup-Kamera-Steuereinheit 360 ° -Kamera-Steuereinheit |
7.5 |
| 85 | Steuergerät für TV-Tuner (bis 31.5.09; Japan) Digitaler TV-Tuner (Stand 1.6.09; Japan) |
7.5 |
| 86 | DVD Spieler | 7.5 |
| 87 | Steuergerät für Notrufsystem | 7.5 |
| 88 | Gültig ab 1.6.09 Ersatz | – – |
| 89 | Gültig ab 1.6.09: Anhängererkennungssteuergerät Gültig ab 1.6.09 mit Motor 156: Ölkühlerlüftermotorrelais |
20 |
| 90 | Gültig ab 1.6.09 AdBlue® Sicherungsblock, AdBlue Versorgungsrelais | 40 |
| 91 | Steuergerät für DC / AC-Wandler | 25 |
| 91 | ECO Start / Stopp: Steuergerät für Getriebeöl-Hilfspumpe Gültig für Motor 642: Heizelement der Entlüftungsleitung |
20 |
| 92 | Gültig ab 1.6.09 Ersatz | – – |
| Relais | ||
| EIN | Klemme 15 Relais | |
| B. | Stromkreis 15R Relais (1) | |
| C. | Beheiztes Heckscheibenrelais | |
| D. | Gültig für Dieselmotor: Kraftstoffpumpenrelais | |
| E. | Heckscheibenwischerrelais | |
| F. | Sitzverstellrelais | |
| G | Stromkreis 15R Relais (2) |
Hinterer Vorsicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 111 | Gültig für Benzinmotor: Steuergerät ME-SFI [ME] Gültig für Dieselmotor: Steuergerät CDI |
60 |
| 112 | Multifunktionssteuergerät für Spezialfahrzeuge | 80 |
| 113 | Gültig für Motor 156: Steuergerät für linke Kraftstoffpumpe, Steuergerät für rechte Kraftstoffpumpe | 40 |
| 114 | Schonen | – – |
| 115 | Multifunktionssteuergerät für Spezialfahrzeuge | 100 |
