Hier finden Sie die Sicherungskasten-Belegung für den Mercedes-Benz Citan W415 der Baujahre 2012 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Mercedes-Benz Citan W415 Sicherungskasten und Relais
- Position des Sicherungskastens
- Sicherungsdiagramm
- Relais im Sicherungskasten des Dashboards
- Andere Innenrelais
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mercedes-Benz Citan W415?
- Was zeigt die Sicherungsbelegung?
- Weitere Mercedes-Benz Sicherungskasten-Belegungen
Mercedes-Benz Citan W415 Sicherungskasten und Relais
Sicherungen des Zigarettenanzünders (Steckdose) im Mercedes-Benz Citan sind die Sicherungen Nr. 2 (Steckdosen für Frontzubehör, Zigarettenanzünder) und Nr. 4 (Steckdosen für Zubehör hinten) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

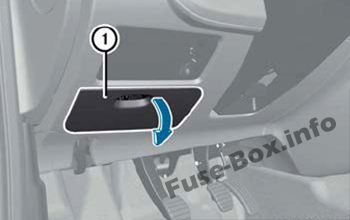

Der Sicherungskasten befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.
Sicherungsdiagramm

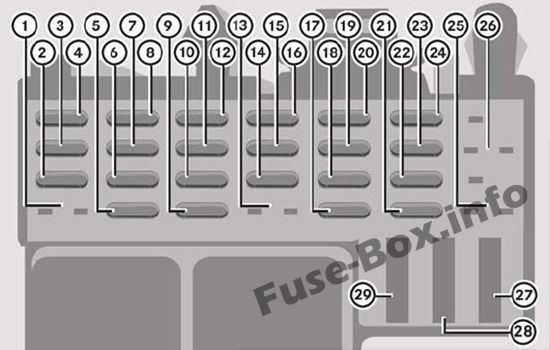

Zuordnung der Sicherungen im Dashboard-Sicherungskasten
| № | Verbraucher | Aktuell | Farbcode |
|---|---|---|---|
| 1 | Ersatzkupplung für Anhängerkupplung | 10 A | – – |
| 2 | Steckdosen für Frontzubehör, Zigarettenanzünder | 10 A | rot |
| 3 | Sitzheizungsrelais, ESP-Bremslichtrelais, Versorgungsrelais des Karosserieherstellers, Heiz- / Lüftungsbedienfeld, Display, Radio | 15 A. | Blau |
| 4 | Steckdosen für Heckzubehör | 10 A | rot |
| 5 | Instrumententafel | 5 A. | Hellbraun |
| 6 | Türschloss | 30 A. | Grün |
| 7 | Warnblinkanlage, Nebelschlussleuchte | 20 A. | Gelb |
| 8 | Beheizte Außenspiegel | 10 A | rot |
| 9 | Versorgungsrelais des Karosserieherstellers | 10 A | rot |
| 10 | Radioanzeige | 15 A. | Blau |
| 11 | Bremslichtschalter, elektrisches Außenspiegelrelais, drahtloser Reifendruckmonitor, Regen- und Lichtsensor, Karosserieherstellerversorgung, Relais für Klimatisierungssystem, Servolenkungsrelais Innenbeleuchtung | 10 A | rot |
| 12 | Zündschloss | 5 A. | Hellbraun |
| 13 | – – | 5 A. | Hellbraun |
| 14 | Elektrische Fensterheber mit kindersicheren Schlössern, Fensterheberrelais vorne, Fensterheberrelais hinten, CAREG-Steuergerät | 5 A. | Hellbraun |
| 15 | ABS, ESP | 10 A | rot |
| 16 | Bremslicht, Bremslichtrelais | 10 A | rot |
| 17 | Pumpe des Windschutzscheiben- / Heckscheibenwaschsystems | 20 A. | Gelb |
| 18 | Transponder, UCH | 5 A. | Hellbraun |
| 19 | Fensterheber hinten | 30 A. | Grün |
| 20 | Sitzheizung, Karosserieherstellerversorgung, TCU | 15 A. | Blau |
| 21 | Hupe, Diagnoseanschluss | 15 A. | Blau |
| 22 | Heckscheibenwaschanlage | 15 A. | Blau |
| 23 | Heizgebläse | 20A (Klimatisierung) 30A (Heizung) |
Gelb (Klimatisierung) Grün (Heizung) |
| 24 | Klimaanlage Gebläse | 20 A. | Gelb |
| 25 | – – | – – | – – |
| 26 | – – | – – | – – |
| 27 | Elektrische Fensterheber vorne | 40 A. | Orange |
| 28 | Elektrische Außenspiegel | 5 A. | Gelb |
| 29 | Heckscheibenheizung | 30 A. | Grün |
ad vertisements

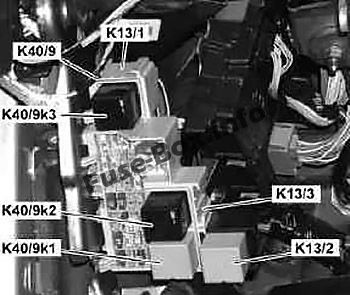

Relais im Sicherungskasten des Dashboards
| № | Relais |
|---|---|
| K13 / 1 | Beheiztes Heckscheibenrelais |
| K13 / 2 | Relais für Fensterheber vorn |
| K13 / 3 | Relais für Fensterheber hinten |
| K40 / 9k1 | Zusatzheizungsrelais 1 |
| K40 / 9k2 | Zusatzheizungsrelais 2 |
| K40 / 9k3 | Stromkreis 15R Relais |
Andere Innenrelais
| № | Relais |
|---|---|
| K13 / 4 | Einklemmschutzrelais |
| K40 / 10k1 | Relais für Schaltung 61 |
| K40 / 10k2 | Stromkreis 15R Relais |
| K40 / 11k1 | Sitzstromversorgungsrelais |
| K40 / 11k2 | Bremslichtrelais |
Sicherungskasten im Motorraum

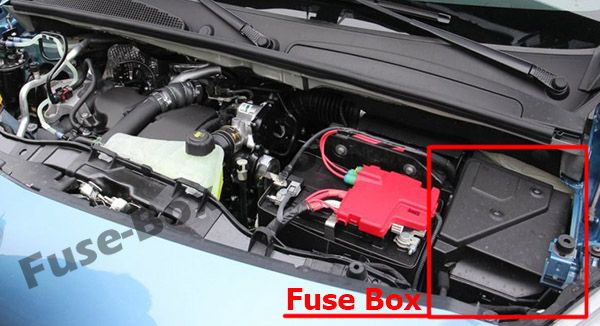

Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links) unter der Abdeckung.
ad vertisements
Sicherungsdiagramm

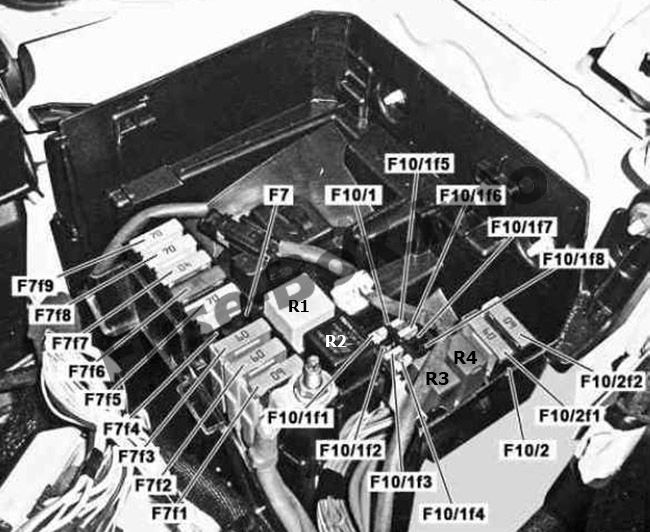

Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| F7f1 | Gültig für Motor 607: Heizmodul zum Vorheizen des Kühlmittels | 60 |
| F7f2 | Gültig für Motor 607: Heizmodul zum Vorheizen des Kühlmittels | 60 |
| F7f3 | Gültig für Motor 607: Glühendstufe, Doppelkupplungsgetriebe | 60 |
| F7f4 | Schonen | – – |
| F7f5 | Stromversorgungssicherung Stromkreis 30 Versorgungsrelais des Karosserieherstellers, Radio, Display, Hupe, Diagnosestecker, Bremslichtschalter, elektrisches Außenspiegelrelais, Reifendrucküberwachung, ESP, Run Flat Indicator (drahtlos), Regen- / Lichtsensor, Versorgung des Karosseriebauer, A / C-Systemrelais, Servolenkungsrelais, Innenbeleuchtung | 70 |
| F7f6 | ESP | 50 |
| F7f7 | Gültig für Motor 607: Zusatzheizungsrelais 1 | 40 |
| F7f8 | Stromkreis 30 Versorgungssicherung Heckscheibenheizungsrelais, Anhängerkupplung, Fahrzeuginnensicherung und Relais Modul 2, Sicherung des vorderen Fensterheberschalters (bis 14.05.), Relais des Fensterhebermotors der linken Vordertür (ab 14.06.) | 70 |
| F7f9 | Gültig für Motor 607: Zusatzheizungsrelais 2 | 70 |
| F1O / 1f1 | Sicherungs- und Relaismodul (SRM) | 5 |
| F10 / 1f2 | Batteriesensor | 5 |
| F10 / 1f3 | Blöbelementrelais zum Kraftstoffvorwärmen | 25 |
| F10 / 1f4 | Kraftstoffpumpenversorgungsrelais | 20 |
| F10 / 1f5 | Gültig bis 14.05.: CDI-Steuergerät (Stromkreis 87), ME-SFI [ME] -Steuergerät (Stromkreis 87), Kraftstoffpumpenrelais (Motor 607) | 15 |
| F10 / 1f6 | Kraftstofffilter-Kondensationssensor (Motor 607 bis 14.05.) Gültig ab 14.06.: CDI-Steuergerät (Stromkreis 87), ME-SFI [ME] -Steuergerät (Stromkreis 87), Kraftstoffpumpenrelais (Motor 607) |
15 |
| F10 / 1f7 | Schonen | – – |
| F10 / 1f8 | Schonen | – – |
| F10 / 2f1 | Versorgung des Steuergeräts für Sicherungs- und Relaismodul (SRM) | 60 |
| F10 / 2f2 | Versorgung des Steuergeräts für Sicherungs- und Relaismodul (SRM) | 60 |
| Relais | ||
| R1 | Relais Motorsteuergerät (bis 14.05.) | |
| R2 | Relais für elektrischen Lüftermotor, Stufe 2 | |
| R3 | Kraftstoffpumpenrelais | |
| R4 | Relais für Kraftstoffvorwärmung / Rückfahrleuchte |
ad vertisements

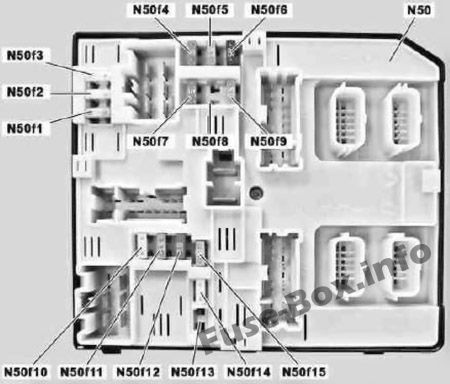

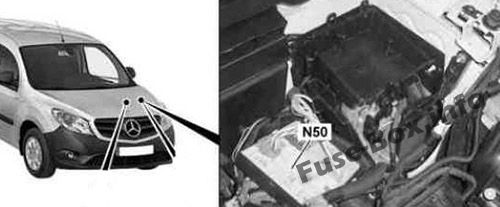

Steuergerät für Sicherungs- und Relaismodul (SRM)
Steuergerät für Sicherungs- und Relaismodul (SRM)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| N50f1 | Scheibenwischer | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Schonen | – – |
| N50f4 | Elektrische Servolenkung | 5 |
| N50f5 | Stromkreis 15 Relais | 15 |
| N50f6 | Airbag, Notspannaufroller | 7.5 |
| N50f7 | Schonen | – – |
| N50f8 | Schonen | – – |
| N50f9 | Klimakontrolle | 15 |
| N50f10 | Motorfunktionsrelais, Stromkreis 87 | 25 |
| N50f11 | Motorfunktionsrelais, Stromkreis 87 | 15 |
| N50f12 | Rückfahrleuchte, Heizelementrelais zum Kraftstoffvorwärmen | 10 |
| N50f13 | CDI-Steuereinheit (Schaltung 15), ME-SFI [ME] -Steuereinheit (Schaltung 15) | 5 |
| N50f14 | Schonen | – – |
| N50f15 | Anlasser | 30 |
ad vertisements

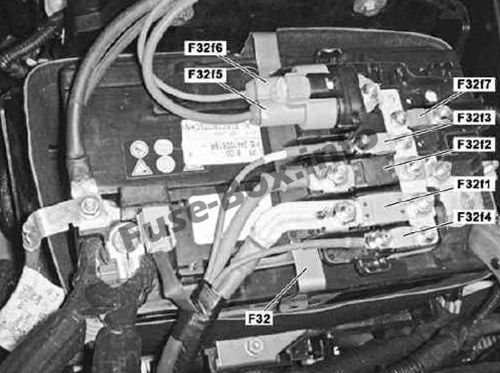

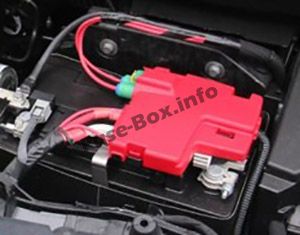

Vorsicherungskasten vorne
Vorsicherungskasten vorne
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| F32f1 | Sicherungsblock Motorraum 2 | 250 |
| F32f2 | Anlasser | 500 |
| F32f3 | Sicherung des Motorraums 1 Sicherungsblock, Relais des Motorsteuergeräts (K10 / 3, bis 05/14), Relais für Motorfunktionen (N50k8, Stand 06/14) | 40 |
| F32f4 | Relais des Verbrennungsmotorlüftermotors (N50k3) | 40 |
| F32f5 | Elektrische Servolenkung | 70 |
| F32f6 | Versorgung der Sicherungs- und Relaismodule | 40 |
| F32f7 | Sicherung des Sicherungsblocks im Motorraum 1 | 30 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercedes-Benz Citan W415?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
