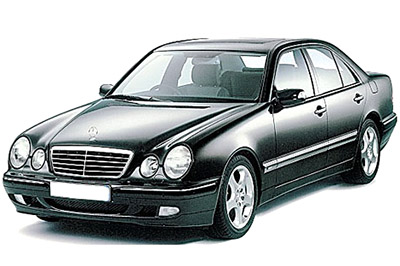

In diesem Artikel betrachten wir die Mercedes-Benz E-Klasse der zweiten Generation (W210), die von 1996 bis 2002 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Mercedes-Benz E200, E220, E230, E240, E250, E270, E280 , E290, E300, E320, E420, E36, E50, E55, E60 1996, 1997, 1998, 1999, 2000, 2001 und 2002 , erhalten Sie Informationen über die Position der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungsklappen Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz E-Klasse 1996-2002
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mercedes-Benz E-Klasse sind die Sicherungen Nr. 1 (bis 31.5.99) oder Nr. 3 (ab 1.6.99) (vorderer Zigarettenanzünder) Nr. 6 (bis 31.5). 99) oder Nr. 5 (Stand 1.6.99) (Zigarettenanzünder vorne – beim Umrüsten von Stromkreis 15R auf Stromkreis 30 auf Kundenwunsch) im Sicherungskasten des Motorraums.

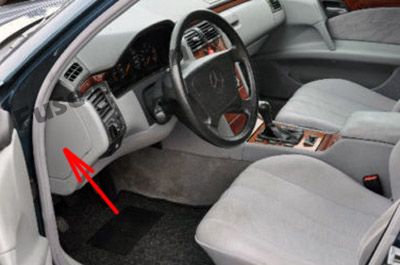

Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm (Fahrzeuge mit Linkslenkung)
Zuordnung der Sicherungen in der Instrumententafel (LHD)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Nicht benutzt | – – |
| 2 | Bremslichtschalter Tempomat |
15 |
| 3 | Rechter Fernlicht- Fernlicht-Anzeigelampe |
7.5 |
| 4 | Rückfahrleuchte Blinkerlampe hinten Wischersteuerung (Modell 210 T-Modell) Rückspiegel Dimmungssteuerung Einparkhilfe Steuer |
15 |
| 5 | Linkes Fernlicht | 7.5 |
| 6 | Rechtes Abblendlicht | 15 |
| 7 | Standlicht vorne rechts Rückleuchte rechts |
7,5 |
| 8 | Linkes Abblendlicht | 15 |
| 9 | Linke Nebelscheinwerfer Rechte Nebelscheinwerfer |
15 |
| 10 | Parkleuchte vorne links Linke Rückleuchte | 7,5 |
| 11 | Kennzeichenleuchte Instrumentenbeleuchtung Symbolbeleuchtung Automatische Steuerung der Scheinwerferreichweite |
7.5 |
| 12 | Nebelschlußleuchte | 7.5 |
ad vertisements
Sicherungskastendiagramm (Fahrzeuge mit Rechtslenkung)
Zuordnung der Sicherungen in der Instrumententafel (RHD)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Linke Nebelscheinwerfer Rechte Nebelscheinwerfer |
15 |
| 2 | Nebelschlußleuchte | 7.5 |
| 3 | Parkleuchte vorne rechts Reckleuchte rechts | 7.5 |
| 4 | Linke vordere Standleuchte Linke Rückleuchte |
7.5 |
| 5 | Linkes Fernlicht | 7.5 |
| 6 | Kennzeichenleuchte Instrumentenbeleuchtung Symbolbeleuchtung Automatische Steuerung der Scheinwerferreichweite |
7.5 |
| 7 | Rechter Fernlicht- Fernlicht-Anzeigelampe |
7.5 |
| 8 | Linkes Abblendlicht | 15 |
| 9 | Bremsleuchte Tempomat |
15 |
| 10 | Rechtes Abblendlicht | 15 |
| 11 | Nicht benutzt | – – |
| 12 |
Rückfahrscheinwerfer / Blinkleuchte Heckscheibenwischersteuerung (Modell 210 T-Modell) Rückspiegel-Dimmsteuerung Einparkhilfe |
15 |
Sicherungskasten im Motorraum

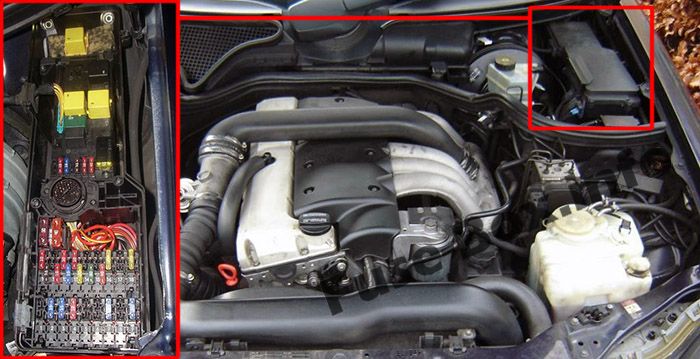

Position des Sicherungskastens
Es befindet sich im Motorraum (links).
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | bis 31.5.99: Vorderer Zigarettenanzünder | 15 |
| 2 | bis 28.2.97: Ersatz-Garagentoröffner-Steuergerät (USA) ab 1.3.97 bis 31.5.99: Bedien- / Anzeigeeinheit mit Steuergerät (Japan) |
7.5 |
| 2 | Stand 1.6.99: Zigarettenanzünder vorne | 15 |
| 3 | Kombinationsschalter: Abblendlichtschalter Waschschalter mit One-Touch-Wischschalter Wischerschalter Handschuhfachlampe |
15 |
| 4 | Kombiinstrument Automatische Heizung (HAU), bis 31.5.99: HEAT-Druckknopfsteuergerät Duovalve Kühlmittelumwälzpumpe Klimaanlage oder für USA Tempmatic: Klimaanlagen-Druckknopfsteuergerät Kühlmittelumwälzpumpe Duovalve Automatische Klimaanlage: AAC-Steuer- und Betriebsmodul als von 1.3.97 bis 31.5.99: Bedien- / Anzeigeeinheit mit Steuergerät (Japan) Motoren 111, 112, 113 und elektronischem Stabilitätsprogramm (ESP), ab 1.6.99 bis 31.5.00: Lenkwinkelsensor |
10 |
| 5 | bis 28.2.97: Warnblinkschalter Linke Zusatzblinkerleuchte Rechte Zusatzblinkerleuchte ab 1.6.99: Zigarettenanzünder vorne (beim Kundenwechsel von Stromkreis 15R auf Stromkreis 30 auf Kundenwunsch) |
15 |
| 6 | bis 31.5.99: Zigarettenanzünder vorne (beim Umrüsten von Stromkreis 15R auf Stromkreis 30 auf Kundenwunsch) | 15 |
| 7 | bis 28.2.97: Kombiinstrument Automatische Heizung (HAU): HEAT-Druckknopf-Steuergerät Ventilatorgebläse Frischluft- / Umluftklappen-Umschaltventil Motor 104, 111: HFM-SFI-Steuergerät über das elektronische Beschleunigerrelais (EFP) Taxi-Version: Taxameter |
20 |
| 7 | Kombiinstrument Automatisches Heizgerät (HAU), wie von 1.3.97 bis 31.5.99: HEAT Taster Steuereinheit Ventilator Gebläse Frischluft / Umluftklappe Umschaltventils Klimaanlage, TEMPMATIK: Ventilator Gebläse Klimaanlage Taster Steuereinheit Frischluft- / Umluft Klappenschaltventil Automatische Klimaanlage: AAC-Steuer- und Betriebsmodul Emissionssensor Motor 104, 111: HFM-SFI-Steuergerät über das elektronische Beschleunigerrelais (EFP) Taxi-Version: Taxameter ab 1.3.97 bis 31.5.99: Betrieb / Anzeige Einheit mit Steuereinheit (Japan) |
15 |
| 8 | bis 28.2.97: HEAT-Drucktastensteuergerät Klimaanlagen-Drucktastensteuergerät AAC [KLA] Steuer- und Bedienmodul |
7.5 |
| 9 | Stand 1.3.97: Steuergerät für elektrisches Lenkschloss | 15 |
| 10 | bis 28.2.97: Heck-Tür Wischermotorrelais Spülungspumpe Umschaltrelais ab 1.3.97 bis 31.5.98: Airbag Kontroll- und Warnlampe |
7.5 |
| 10 | Stand 1.6.98: Airbaganzeige und Warnleuchte, Steuergerät für Rückhaltesysteme | 10 |
| 11 | Anschlusskasten für Laderaum Radio (ab 1.6.98) Bedienfeld für Radio und Navigation (ab 1.6.98) Navigationsprozessor (ab 1.6.98) CTEL-Sender / Empfänger (bis 31.5.99) Relais zur Einstellung des Fahrersitzes (ab 1.6.99) von 1.6.99) Relais zur Einstellung des Beifahrersitzes (ab 1.6.99) |
15 |
| 12 | Steuergerät für beheizten Sitz vorne (HS) Steuergerät für beheizten Sitz hinten (HS) Steuergerät für bequemen Sitz des linken vorderen Sicherheitsgurts Komfortmagnet für den vorderen Sicherheitsgurt Schalter für elektrisches Rollo für Heckscheibe (Mittelkonsole) Scheibenwischermotor hinten Relais (Stand 1.6.99) |
10 |
| 13 | Airbag-Anzeige und Warnleuchte (bis 28.2.97) Airbag-Sensor auf der Fahrerseite Beifahrer- Airbag-Sensor vorne (bis 28.2.97) Bedienfeld für Radio und Navigation (bis 28.2.97) Navigationsprozessor (bis 28.2.97) 28.2.97) Steuergerät für Rückhaltesysteme (ab 1.6.98) Steuergerät für Gurtstraffer (GUS) mit Airbag (AB) (ab 1.3.97) Beifahrersitz belegt und Kindersitzerkennungssensor (ab 1.3. 97) |
10 |
| 14 | bis 28.2.97: Parktronic System Control Unit, Infrarot-Fernbedienung (IFZ) | 7.5 |
| 14 | Hecktür Wischermotorrelais (Stand 1.3.97 bis 31.5.99) Außenspiegelschalter mit Spiegel Einfalt-/ ausziehbare Anlage Infrared Wegfahrberechtigungssystem Steuereinheit Ambulance Trennstelle Relais für Einspeise-Schaltkreis 15 (wie von 1.6.99) Steuergerät für Reifendrucküberwachung (ab 1.6.99) Motoren 611, 612, 613, ab 1.6.00: Heizungsverstärkerelais |
|
| 15 | Transmission 722 (bis 28.2.97): Kick – down – Abschaltrelais (bis 31.5.96) Umkehren Aussperrung und Parkklinke Magneten blockiert (Stand 1.6.96) Motor 104, 111 (bis 28.2.97): Spülsteuerventils Nockenwellen Timing Magnetmotoren 604, 605 bis 31.5.96, Motor 606: Vorglühen Zeitrelais (bis 28.2.97) Datenverbindungsstecker, Pin 2 (bis 28.2.97) Motor 602, 611: Zuheizer Schalter (als von 1.3.97) Xenon-Scheinwerferlampe: Steuergerät zur Einstellung des Scheinwerferbereichs Steuergerät für das Parktronic-System (ab 1.3.97) |
15 |
| 16 | bis 28.2.97: Automatisches Dimmen im Innenspiegel Infrarot-Fernbedienungsempfänger für Innenrückspiegel (bis 31.5.96) Thermoschalter für Heizsystemheizung Außenspiegeleinstellung nach oben / unten Außenspiegeleinstellung nach links / rechts Links / rechts außen Spiegelumschaltung Linker elektrisch verstellbarer und beheizbarer Außenspiegel Rechter elektrisch verstellbarer und beheizbarer Außenspiegel Linker Spiegelheizkörper Rechter Spiegelheizkörper Außenspiegelschalter mit Ein- / Ausklappbarkeit des Spiegels |
15 |
| 16 | Stand 1.3.97 bis 31.5.99: Steuergerät für fahrerseitige Vordertür | 15 |
| 16 | Stand 1.6.99: Steuergerät für fahrerseitige Vordertür | 20 |
| 17 | bis 28.2.97: Lenkwinkelsensor Datenverbindungsstecker, Pin 3 Infrarot-Fernbedienung (IFZ) (bis 31.5.96) Steuergerät für Infrarot-Antriebsberechtigungssystem (ab 1.6.96) Motor 606, bis 31.5. 96: Datenverbindungsstecker II, Pin 16 |
10 |
| 17 | Stand 1.3.97: STH- oder Heizungsverstärker-Heizgerät Stationärer Heizungs-Timer Steuergerät für Infrarot-Antriebsberechtigungssystem Motoren 602, 611, 612, 613 bis 31.5.00: STH- oder Heizungsverstärker-Heizgerät |
20 |
| 18 | Stand 1.6.96: Rückkopplungsrelais schließen | 15 |
| 18 | ab 1.3.97: Steuergerät für hintere Fahrertür schließen Rückmeldungsrelais schließen (ab 1.6.99) |
20 |
| 19 | Motor 111, Stand 1.6.96: Zündspulen | 10 |
| 19 | Motor 104, Stand 1.6.96: Motor 119: Zündspulen (bis 28.2.97) ab 1.3.97 bis 31.5.99: Relais für zusätzliche Lufteinheit Getriebeöllüftereinheit Zusätzliche Lüftereinheit für Kühlmittel oder Getriebeöl |
15 |
| 19 | Stand 1.6.99: Hochdruck- und Rückförderpumpe ASR / SPS (geschwindigkeitsabhängige Servolenkung) Steuergerät für Hochdruck- und Rückförderpumpe ESP, SPS und BAS |
40 |
| 20 | Steuergerät für elektrischen Saugventilator für Motor und Klimaanlage (bis 31.5.99) mit Motor 111ME, 112: Steuergerät für elektrischen Saugventilator für Motor und Klimaanlage (ab 1.6.99) |
50 |
| 20 | Zusätzliches Lüftersteuergerät (ab 1.3.97) mit Motor 113, 613: Elektrisches Sauglüftersteuergerät für Motor und Klimaanlage (ab 1.6.99) |
30 |
| 20 | mit Motoren 611, 612: Elektrisches Saugventilator-Steuergerät für Motor und Klimaanlage (Stand 1.6.99) | 70 |
| 21 | Schonen | – – |
| 22 | bis 28.2.97: Kombinationssteuergerät | 30 |
| 23 | Regensensor (bis 28.2.97) CTEL Sender / Empfänger TELE AID Steuergerät (Stand 1.3.97 bis 31.5.00) Notrufsteuergerät (Stand 1.3.97) Frequenzumschaltsteuergerät (Stand 1.3.97) ) CTEL-Schnittstelle (ab 1.3.97) Tragbare CTEL D2B-Schnittstelle (ab 1.6.99) D2B-Schnittstelle Dynamische Zielführung (ab 1.6.99) Motor 111 mit Tempomat und Getriebe 722, ab 1.6.00: Bremskraftverstärker-Vakuum Pumpensteuergerät |
7.5 |
| 24 | Motor 111 mit Tempomat, ab 1.6.00 Uhr: ME-SFI [ME] Steuergerät | 7.5 |
| 25 | bis 28.2.97: STH oder Heizungsverstärker Heizeinheit, stationäre Heizungsuhr | 20 |
| 25 | Motor 111 mit Tempomat und Getriebe 722, Stand 1.6.00: Steuergerät für Bremskraftverstärker-Vakuumpumpe | 25 |
| 26 | Schonen | – – |
| 39 | Ölkühlerlüfter | 30A |
| 40 | Hörner | 10 A |
| 41 | Steuergerät | 15A |
| 42 | Scheibenwaschanlage | 7,5A |
| 43 | Scheibenwaschanlagen | 7,5 / 10A |
| 44 | Scheibenwischer | 40A |
| 45 | Scheinwerferwaschanlagen | A0A |
Sicherungskasten unter dem rechten Rücksitz
Position des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen unter dem rechten Rücksitz
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | bis 28.2.97: Multifunktionssteuergerät: Linker hinterer Fensterhebermotor Rechter hinterer Fensterhebermotor |
30 |
| 1 | Stand 1.3.97: Steuergerät für beifahrerseitige Vordertür | 20 |
| 2 | bis 28.2.97: Multifunktionssteuergerät: Fahrerseitiger Fensterhebermotor Beifahrerseitiger Fensterhebermotor |
30 |
| 2 | ab 1.3.97: Türsteuerungsmodell für Beifahrerseite | |
| 3 | bis 28.2.97: Taxi – Version: hinten links Deckenleuchte hinten rechts Deckenleuchte hinten Innenleuchte Modell 210.2: Linke D-Säule Innenleuchte rechts D-Säule Innenleuchte Heckklappe Umgebungs Lampe Modell 210.0 / 6: Kofferraumdeckel Umgebungs Lampe Kombination Steuerung Einheit Innenbeleuchtung: Vordere Innenleuchte (mit Abschaltverzögerung und vorderer Leselampe) Hintere Innenleuchte Kofferraumlampe Linke Vordertür Ein- / Ausgangsleuchte Rechte Vordertür Ein- / Ausgangsleuchte Vordere Deluxe-Sitze, inkl. Sitzheizung und Sitzbelüftung (Stand 1.6.99): Lüfterregler für Lüftung des linken Vordersitzes Lüfterregler für den rechten Vordersitz |
15 |
| 3 | ab 1.3.97: Steuergerät für unteres Bedienfeld hintere Innenleuchte Modelle 210.0, 210.6: Kofferraumleuchte Modell 210.2: Innenleuchte für linke D-Säule Innenleuchte für rechte D-Säule Taxi-Version: Linke hintere Innenleuchte Rechte hintere Innenleuchte hintere Innenleuchte Steuergerät für Innenbeleuchtung (nur Modell 210.2) |
7.5 |
| 4 | Glasversion des elektrischen Schiebedachs (bis 28.2.97): Kipp- / Schiebedach, Schiebedachschalter | 25 |
| 4 | Stand 1.3.97: Overhead Control Panel Control Uni | 25 |
| 5 | Pneumatikausrüstung mit kombinierten Funktionen Diebstahlwarnanlage (ATA): Alarmsignalhupe über pneumatische Steuereinheit mit kombinierten Funktionen Radio (mit zusätzlicher interner 10A-Sicherung – ab 1.6.99) Autopilotsystem (APS): Radio und Navigation Bedienfeld Navigationsprozessor CD-Wechsler: CD-Player mit Wechsler (im Gepäckraum), über Funk oder Funk- und Navigationsbedienfeld Kommunikations- / Navigationssystem (CNS) (Stand 1.3.97): Empfänger und Verstärker (im Gepäckraum) BEFEHL in Betrieb und Anzeigesystem (ab 1.6.99): COMAND Bedien-, Anzeige- und Steuereinheit Antennenverstärker Unten links hinten |
25 |
| 6 | bis 28.2.97: Modell 210.2: Heckklappen-Schließhilfe | 20 |
| 6 | Stand 1.3.97: Motor 111, 112, 113: Kraftstoffpumpe über Kraftstoffpumpenrelais | 25 |
| 7 | bis 28.2.97: Linker und rechter Außenspiegel mit Speicher: Kombinationssteuergerät Einstellung des Außenspiegels nach oben / unten Einstellung des Außenspiegels nach links / rechts Umschaltung des Außenspiegels nach links / rechts Speicherpaket (Fahrersitz, Lenksäule, Spiegel): Lenkung Säulenverstellmotor über Multifunktionssteuergerät |
30 |
| 7 | ab 1.3.97: Modell 210.2: Schließhilfe für die hintere Tür | 20 |
| 8 | Speicherpaket (Fahrersitz, Lenksäule, Spiegel), nur Fahrzeug mit Linkslenkung (LHD): Steuergerät für die Einstellung des linken Vordersitzes mit Speicher Fahrzeug mit teilweise elektrischer Sitzverstellung (ab 1.6.99): fahrerseitige teilweise elektrische Sitzverstellung Motorgruppe |
25 |
| 9 | Speicherpaket (Fahrersitz, Lenksäule, Spiegel), linkes Antriebsfahrzeug (LHD) nur: Linke vordere Steuersitzverstellung mit Memoryeinheit Fahrzeug mit teilweise elektrischer Sitzverstellung (Stand 1.6.99): Beifahrerteilweise elektrischer Sitzverstellung Motor Gruppe |
25 |
| 10 | Kühlschrankbox (Kundenwunsch) Innenüberwachung (nur mit ATA) (bis 28.2.97): Sende- und Empfangseinheit des linken inneren Bewegungssensors, Infrarot (IR) Sende- und Empfangseinheit des rechten inneren Bewegungssensors, Infrarot (IR) Diebstahlsicherung Alarmsystem (ATA) (bis 28.2.97): ATA Neigungssensor Informations- und Kommunikationssystem, mit dem japanischen Version (Stand : 1.3.97 bis 31.5.99): CD – Player mit Wechsler (in trunk) Antennenverstärker Spannungsversorgung TV Tuner Navigationsprozessor Entlastungsrelais, Schaltkreis 15 COMAND-Betriebs- und Anzeigesystem (Stand 1.6.99): TV-Tuner |
10 |
| 11 | Stand 1.3.97 bis 31.5.99: Diebstahlwarnanlage (ATA): Alarmsignalhorn mit zusätzlicher Batterie ATA-Neigungssensor (nur USA) Niveauregulierung an der Hinterachse mit ADS oder elektronischem Stabilitätsprogramm (ESP) mit Motoren 112, 113 und 606: Lenkwinkelsensor Innenüberwachung (nur mit ATA): ATA-Neigungssensor Sende- und Empfangseinheit des linken inneren Bewegungssensors, Infrarot (IR) (210.2) Sende- und Empfängereinheit des rechten inneren Bewegungssensors, Infrarot (IR) (210.2) Sende- und Empfangseinheit des Innenbewegungssensors (nur 210.0, 210.6) ab 1.6.99: USA-Version: Notentriegelungsschalter für Kofferraumdeckel (nur Modelle 210.0, 210.6, Stand 1.6.00) Elektronisches Stabilitätsprogramm (ESP): Lenkwinkelsensor Innenüberwachung (nur mit ATA): Innenbewegungssensor Sender und Empfänger ATA-Neigungssensor |
7.5 |
| 12 | 13-polige Anhängerkupplungsbuchse, PIN 9 | 25 |
| 13 | Elektrisch verstellbarer Beifahrersitz mit Speicher am Fahrzeug mit Linkslenkung (LHD): Steuergerät für die Einstellung des rechten Vordersitzes mit Speicher, Steuergerät für die Einstellung des linken Vordersitzes mit Speicher | 25 |
| 14 | Elektrisch verstellbarer Beifahrersitz mit Speicher am Fahrzeug mit Linkslenkung (LHD): Steuergerät für die Einstellung des rechten Vordersitzes mit Speicher (N32 / 2) | 25 |
| 15 | Taxi-Version (bis 28.2.97): Dach-Symbol-Licht Dachschild- Schalter Dynamisches Navigationssystem (Stand 1.3.97 bis 31.5.98): Verkehrsdatenschreiber MB / D-Netzwerk tragbare CTEL (bis 31.5.98): CTEL-Sender / Empfänger, ebenfalls mit AMPS-Netzwerk für USA- Telefonschnittstelle, mit tragbarem AEG-CTEL- Informations- / Kommunikationssystem (ICS) (Stand 1.3.97 bis 31.5.99): Telefonanschluss, Schaltung 15C (nur Japan) Dynamisches Navigationssystem mit tragbarem MB / D-Netzwerk CTEL (D2B) (ab 1.3.97): D2B-Schnittstelle Dynamische Zielführung Dynamisches Navigationssystem mit tragbarem CTEL (D2B) (ab 1.3.97): Tragbare CTEL D2B-Schnittstelle Telefonschnittstelle MB Mobilfunkstandard (Stand 1.6.00): Mobilfunksender und -empfänger, D2B Telefonvorinstallation D Netzwerk tragbares CTEL (Stand 1.3.97): CTEL-Schnittstelle MB tragbares CTEL (Stand 1.6.00): CTEL-Schnittstelle E-Net-Kompensator D Netzwerk tragbar CTEL (D2B) (Stand 1.3.97 bis 31.5.00): Tragbare CTEL D2B-Schnittstelle TELE AID-Notrufsystem (D2B) (Stand 1.3.97): TELE AID-Steuereinheit NOTRUF-Notrufsystem mit USA-Version oder japanischer Version (Stand 1.3.97): Notruf-Steuergerät Sprachsteuerungssystem (VCS): CTEL-Sender / Empfänger (bis 31.5.98) Steuergerät für Sprachsteuerungssystem (ab 1.6.98) D2B-tragbare CTEL-Schnittstelle (bis 31.5.00) Reifendrucküberwachung (ab 1.3.97): TPM [RDK] Steuergerät |
7.5 |
| 16 | Soundsystem: Verstärker für Soundsystem | 25 |
| 17 | bis 28.2.97: Elektrisch beheizte Sitze für linken und rechten Rücksitz: Steuergerät für beheizten Rücksitz (HS) | 25 |
| 17 | Stand 1.3.97: Elektrisch beheizte Sitze für linken und rechten Rücksitz: Steuergerät für beheizten Rücksitz (HS) | 20 |
| 18 | Links und rechts beheizte Vordersitze: Steuergerät für beheizten Vordersitz (HS) | 20 |
| 19 | Pneumatikausstattung mit kombinierten Funktionen Heckscheibenentfroster Funktionen der Zentralverriegelung Funktionen der Diebstahlwarnanlage Funktionen des Innenbewegungssensors und des Abschleppsensors |
40 |
| 20 | Stand 1.3.97: Regierungsfahrzeuge, Einspeisung von Sicherungen: Maxi-Sicherungskasten I, rechtes hinteres Steuerhaus, (Polizei) Einspeisungsrelais, Stromkreis 15 Sicherungskasten II, rechtes hinteres Steuerhaus, (Polizei) Taxi-Version: Taxi-Sicherung Box (Spannungsversorgung) |
