Der kompakte Luxus-SUV Mercedes-Benz GLK-Klasse (X204) wurde von 2009 bis 2015 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme von Mercedes-Benz GLK200, GLK220, GLK250, GLK280, GLK320, GLK350 2009, 2010, 2011 In den Jahren 2012, 2013, 2014 und 2015 erhalten Sie Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz GLK-Klasse 2009-2015
Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz GLK-Klasse sind die Sicherung Nr. 9 (Handschuhfachbuchse) im Sicherungskasten des Motorraums und die Sicherungen Nr. 71 (Zigarettenanzünder vorne / Steckdose vorne innen) Nr. 72 (Steckdose) 115-V-Steckdose), Nr. 76 (Innensteckdose) im Sicherungskasten des Gepäckraums.

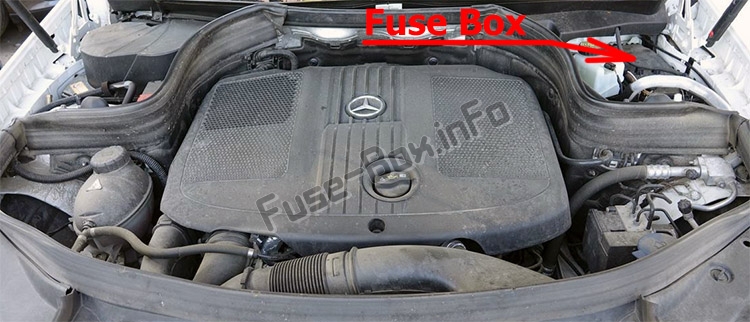

Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links).

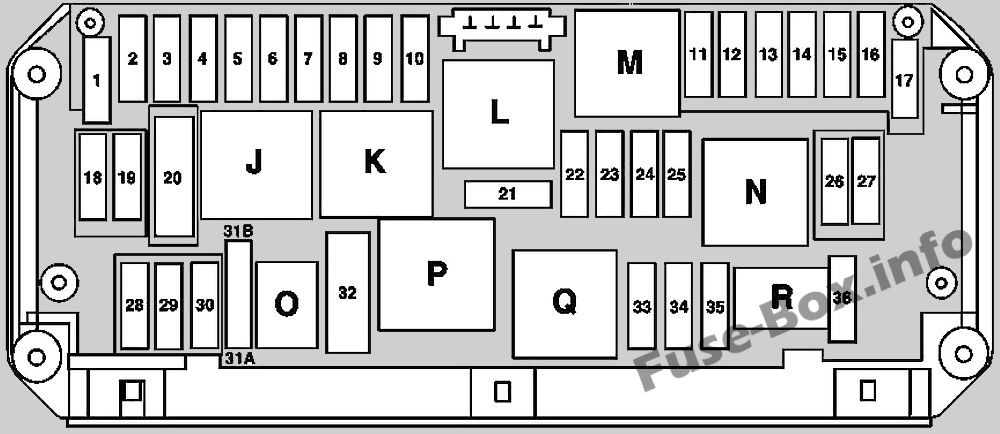

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Steuergerät für elektronisches Stabilitätsprogramm (N30 / 4) | 25 |
| 2 | Steuergerät für linke Vordertür (N69 / 1) | 30 |
| 3 | Steuergerät für rechte Vordertür (N69 / 2) | 30 |
| 4 | Gültig für Motor 271.272 bis 31.8.08: • Kraftstoffpumpensteuergerät (N118) Gültig für Motor 156 bis 31.8.08: • Linkes Kraftstoffpumpensteuergerät (N118 / 3) • Rechtes Kraftstoffpumpensteuergerät (N118 / 4) |
7.5 |
| 4 | Gültig für Dieselmotor ab 1.9.08: • Kraftstofffilter-Kondensationssensor mit Heizelement (B76 / 1) |
20 |
| 5 | Kombiinstrument (A1) Gültig ab 1.6.10 • Schalter für Außenbeleuchtung (S1) |
7.5 |
| 6 | Gültig für Dieselmotor: • Steuergerät ME-SFI [ME] (N3 / 10) Gültig für Benzinmotor: • Steuergerät CDI (N3 / 9) |
10 |
| 7 | Sicherung über Klemme 50 Relais, Anlasser (N10 / 1kM): • Anlasser (M1) |
20 |
| 8 | Steuergerät für zusätzliches Rückhaltesystem (N2 / 10) | 7.5 |
| 9 | Handschuhfachbuchse (X58 / 31) | 15 |
| 10 | Wischermotor (M6 / 1) | 30 |
| 11 | Gültig für Code (523) Radio It / IB Audio 20 oder Code (510) Audio 20 inkl. CD-Wechsler oder Code (525) Radio MB Audio 50 APS oder Code (511) Audio 50 APS inkl. DVD-Wechsler oder Code (527) COMAND APS mit einzelnem DVD-Laufwerk (mit Navigation) oder Code (512) COMAND APS inkl. DVD-Wechsler oder ab 1.6.09 mit Code (528) BEFEHL inkl. DVD-Wechsler: • Audio / COMAND-Anzeige (A40 / 8) • Audio / COMAND-Bedienfeld (A40 / 9) |
7.5 |
| 12 | Steuer- und Bedieneinheit für Klimaanlage (N22 / 7) Gültig für Code (220) PARKTRONIC oder Code (483) ADVANCED AGILITY-Paket oder -Code (540) Rollo oder Jalousie (873) Linke und rechte Vordersitzheizung oder Code (B03) ) ECO-Start / Stopp-Funktion oder Code (430) Offroad-Paket: • Steuergerät des oberen Bedienfelds (N72 / 1) |
7.5 |
| 13 | Steuergerät für Lenksäulenmodul (N80) | 7.5 |
| 14 | Steuergerät für elektronisches Stabilitätsprogramm (N30 / 4) | 7.5 |
| 15 | Steuergerät für zusätzliches Rückhaltesystem (N2 / 10) | 7.5 |
| 16 | Gültig für Code (386) Mobiltelefon: • Elektrischer Stecker des Mobiltelefons (X39 / 37) Gültig für Getriebe 722: • Steuergerät für elektronisches Wählhebelmodul (N15 / 5) Gültig für Code (B03) ECO-Start / Stopp-Funktion Verbunden über Reservelelais (N10 / 1kQ): • Elektrische Getriebeölpumpe (M42) |
5 |
| 17 | Gültig für Code (413) Panorama-Glasschiebedach mit oberem Schiebedach: • Panorama-Schiebedach-Steuermodul (A98) Gültig für Modell 204.0 / 2 mit Code (414) Power-Glas-Kipp- / Schiebedach: • Steuergerät für Überkopf-Bedienfeld (N70) |
30 |
| 18 | Gültig bis 30.11.09: • Außenlichtschalter (S1) |
7.5 |
| 19 | Steuergerät für elektrisches Lenkschloss (N26 / 5) Steuergerät für elektronisches Zündschloss (N73) |
20 |
| 20 | Steuergerät für elektronisches Stabilitätsprogramm (N30 / 4) | 40 |
| 21 | Bremslichtschalter (S9 / 1) Handschuhfach-Lampenschalter (S17 / 9) Gültig für Code (U18) Automatische Erkennung von Kindersitzen (ACSR): • Erkennung des besetzten Beifahrersitzes und ACSR (B48) Gültig ohne Code (494) USA-Version und ohne Code (U18) Automatische Erkennung von Kindersitzen (ACSR [AKSE]): • Erkennung der Belegung des Beifahrersitzes (B41 / 1) |
7.5 |
| 22 | Verbrennungsmotor-Lüftermotor und Klimaanlage mit integrierter Steuerung (M4 / 7) Gültig für Motor 271: • Anschlusshülse 87M2e (Z7 / 36) Gültig für Motor 272 mit Code (494) USA-Version: • Anschlusshülse 87M2e (Z7 / 36) Gültig für Motor 272 ohne Code (494) USA-Version: • Spülsteuerventil (Y58 / 1) Gültig für Motor 642: • CDI-Steuergerät (N3 / 9) • Entlüftungsleitungsheizelement (R39 / 1) Gültig für Motor 646: • CDI-Steuereinheit (N3 / 9) • Anschlusshülse Klemme 87 (Z7 / 5) |
15 |
| 23 | Gültig für Dieselmotor: • Hinteres SAM-Steuergerät mit Sicherungs- und Relaismodul (N10 / 2) • CDI-Steuergerät (N3 / 9) • Anschlusshülse Klemme 87 (Z7 / 5) Gültig für Motor 271: • Anschlusshülse 87 M1e (Z7 / 35) Gültig für Motor 272: • Anschlusshülse 87 M1i (Z7 / 38) |
20 |
| 24 | Gültig für Motor 272: • Anschlusshülse 87 M1e (Z7 / 35) Gültig für Dieselmotor: • Anschlusshülse Klemme 87 (Z7 / 5) Gültig für Motor 646: • CDI-Steuergerät (N3 / 9) |
15 |
| 25 | Gültig für Motoren 271, 272: • Steuergerät ME-SFI [ME] (N3 / 10) Gültig für Dieselmotor: • Sauerstoffsensor vor dem Katalysator (G3 / 2) |
15 |
| 26 | Gültig für Code (510) Audio 20 mit CD-Wechsler oder mit Code (523) MB Audio 20 Radio: • Radio (A2) Gültig für Code (525) MB Audio 50 APS Radio oder Code (511) Audio 50 APS inkl. DVD-Wechsler: • Radio mit Autopilotsystem (A2 / 56) Gültig für Code (527) COMAND APS mit einzelnem DVD-Laufwerk (mit Navigation) oder Code (512) COMAND APS inkl. DVD-Wechsler oder ab 1.6.09 mit Code (528) BEFEHL inkl. DVD-Wechsler • COMAND-Controller-Einheit (A40 / 3) |
20 |
| 27 | Steuergerät für elektrisches Lenkschloss (N26 / 5) Steuergerät für elektronisches Zündschloss (N73) Gültig für Dieselmotor: • CDI-Steuergerät (N3 / 9) Gültig für Benzinmotor: • Steuergerät ME-SFI [ME] (N3 / 10) ) |
7.5 |
| 28 | Kombiinstrument (A1) | 7.5 |
| 29 | Gültig für Code (614) Bi-Xenon-Scheinwerfereinheit oder Code (618) Bi-Xenon-Scheinwerfer oder Code (615) Bi-Xenon-Scheinwerfereinheit oder Code (616) Bixenon-Scheinwerfereinheit mit integrierter asymmetrischer Kurvenbeleuchtung oder Code (621) Intelligentes Licht System (Linksverkehr) oder Code (622) Intelligentes Lichtsystem (Rechtsverkehr): • Rechte Frontscheinwerfereinheit (E2) Gültig ohne Code (614) Bi-Xenon-Scheinwerfereinheit und ohne Code (618) Bi-Xenon Scheinwerfer und ohne Code (615) Bi-Xenon-Scheinwerfereinheit und ohne Code (616) Bi-Xenon-Scheinwerfereinheit mit integrierter asymmetrischer Kurvenbeleuchtung und ohne Code (621) Intelligentes Lichtsystem (Linksverkehr) und ohne Code (622) Intelligent Lichtsystem (Rechtsverkehr): • Rechte vordere Lampeneinheit (E2) |
10 |
| 30 | Gültig für Code (614) Bi-Xenon-Scheinwerfereinheit oder Code (618) Bi-Xenon-Scheinwerfer oder Code (615) Bi-Xenon-Scheinwerfereinheit oder Code (616) Bixenon-Scheinwerfereinheit mit integrierter asymmetrischer Kurvenbeleuchtung oder Code (621) Intelligentes Licht System (Linksverkehr) oder Code (622) Intelligentes Lichtsystem (Rechtsverkehr): • Linke vordere Lampeneinheit (E1) Gültig ohne Code (614) Bi-Xenon-Scheinwerfereinheit und ohne Code (618) Bi-Xenon Scheinwerfer und ohne Code (615) Bi-Xenon-Scheinwerfereinheit und ohne Code (616) Bi-Xenon-Scheinwerfereinheit mit integrierter asymmetrischer Kurvenbeleuchtung und ohne Code (621) Intelligentes Lichtsystem (Linksverkehr) und ohne Code (622) Intelligent Lichtsystem (Rechtsverkehr): • Linke vordere Lampeneinheit (E1) Gültig für Motor 642: • Elektrischer Stecker für Innenkabelbaum und Motorkabelbaum (X26) |
10 |
| 31A | Anschluss über das Hupenrelais (N10 / 1 kO): • Linkes Lüfterhorn (H2) • Rechtes Lüfterhorn (H2 / 1) |
15 |
| 31B | Anschluss über das Hupenrelais (N10 / 1 kO): • Linkes Lüfterhorn (H2) • Rechtes Lüfterhorn (H2 / 1) |
15 |
| 32 | Gültig für Motor 272: Anschluss über das Sekundärluft-Einspritzrelais (N10 / 1 kP): • Elektrische Luftpumpe (M33) |
40 |
| 32 | Gültig für Motor 272: Anschluss über das Sekundärluft-Einspritzrelais (N10 / 1 kP): • Elektrische Luftpumpe (M33) |
40 |
| 33 | Gültig für Getriebe 722.6: • Elektronisches Getriebesteuergerät (N15 / 3) Gültig für Getriebe 722.9: • Voll integrierte Getriebesteuergerät (Y3 / 8) |
10 |
| 34 | Gültig für Motor 271. 272 ab 1.9.08: • Steuergerät für Kraftstoffpumpe (N118) Gültig für Motor 156 ab 1.9.08: • Steuergerät für linke Kraftstoffpumpe (N118 / 3) • Steuergerät für rechte Kraftstoffpumpe (N118 / 4) |
7.5 |
| 35 | Schonen | – – |
| 36 | Schonen | – – |
ad vertisements
Sicherungskasten im Gepäckraum
Position des Sicherungskastens
Es befindet sich im Gepäckraum unter dem Futter in der Nähe des Reserverads (hinter der Abdeckung).

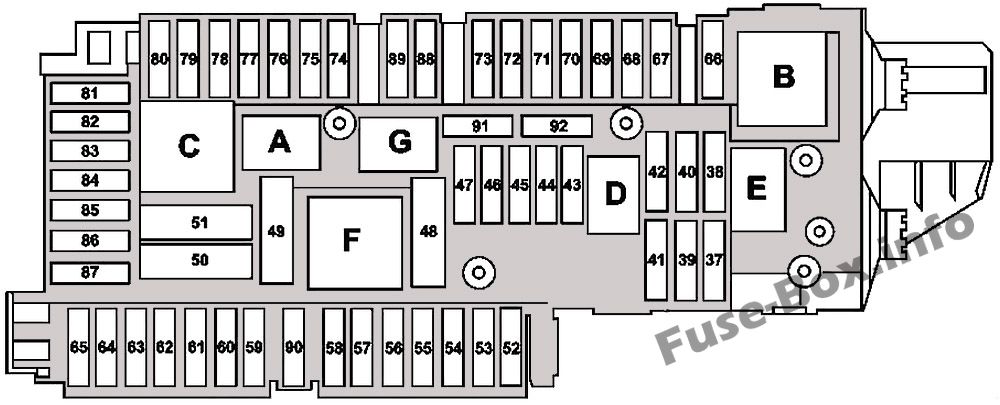

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Gepäckraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 37 | Fahrersitz NECK-PRO Kopfstützenmagnet (Y24 / 12) Beifahrersitz NECK-PRO Kopfstützenmagnet (Y24 / 13) |
5 |
| 38 | Gültig für Modell 204.2 / 9: Anschluss über das Heckklappenwischerrelais (N10 / 2kE): • Heckklappenwischermotor (M6 / 4) |
15 |
| 39 | Gültig außer für Fahrzeuge für Großbritannien bis 31.5.09: • Steuergerät für linke hintere Tür (N69 / 3) |
30 |
| 40 | Schonen | – – |
| 41 | Gültig bis 31.3.10: • Steuergerät für rechte hintere Tür (N69 / 4) Gültig ab 1.4.10 • Steuergerät für rechte vordere Tür (N69 / 2) |
30 |
| 42 | Gültig für Benzinmotor oder Motor 642 ab 1.12.09 oder Motor 651 ab 1.6.09: • Steuergerät für Kraftstoffpumpe (N118) Gültig für Motor 646 oder Motor 642 bis 30.11.09 oder Motor 651 bis 31.5.09: Anschluss über die Kraftstoffpumpe (N10 / 2kD): • Kraftstoffpumpe (М3) |
20 |
| 43 | Gültig ab 1.6.09 mit Code (581) Automatische Komfortklimaanlage: • Gebläsemotor hinten (M2 / 1) |
7.5 |
| 44 | Gültig für Modell 204.0 / 9 mit Code (494) USA-Version oder mit Code (460) Kanada-Version und ohne Code (275) Speicherpaket (Fahrersitz, Lenksäule, Spiegel): • Schaltergruppe, rechte Vordersitzeinstellung (S23) Gültig ohne Code (494) USA-Version und ohne Code (460) Kanada-Version und ohne Code (275) Speicherpaket (Fahrersitz, Lenksäule, Spiegel): • Teilelektrischer Sitzverstellschalter für Beifahrersitz (S23 / 1) |
30 |
| 45 | Gültig für Modell 204.0 / 9 mit Code (494) USA-Version oder mit Code (460) Kanada-Version und ohne Code (275) Speicherpaket (Fahrersitz, Lenksäule, Spiegel): • Schaltergruppe für die Einstellung des linken Vordersitzes (S22) Gültig ohne Code (494) USA-Version und ohne Code (460) Kanada-Version und ohne Code (275) Speicherpaket (Fahrersitz, Lenksäule, Spiegel): • Teilelektrischer Sitzverstellschalter für Fahrersitz (S22 / 1) |
30 |
| 46 | Antennenverstärker für Heckscheiben-FM-Antenne (A2 / 19) Gültig bis 31.5.10 mit Code (551) Diebstahlalarmsystem (ATA [EDW]) und ab 1.6.10 mit Code (551) Diebstahlalarmsystem (ATA [EDW) ]) und ohne Code (494) USA-Version: • Alarmsirene (H3 / 1) • Steuergerät für Innenschutz und Abschleppschutz (N26 / 6) Gültig für Modell 204.2: • Heckscheibenantennenverstärker 1 (A2 / 71) Gültig für Modell 204.2 mit Code (498) Japanische Version: • Antennenverstärker für FM-Antenne an der Heckscheibe (A2 / 19) • Antennenverstärker TV 1 und DAB Band III (A94 / 1) Gültig für Modell 204.2 mit Code (537) Digitalradio : • DAB Band III-Antennenverstärker (A95 / 2) Gültig für Code (498) Japan-Version und Code (889) Keyless-Go: • TV 2-Antennenverstärker und KEYLESS-GO (A94 / 2) (mit Modell 204.0 / 9) • KEYLESS-GO-Antennenverstärker (A94 / 4) ( mit Modell 204.2) Gültig für Code (889) Keyless Go: • Antennenverstärker für FM-Antenne an der Heckscheibe (A2 / 19) |
7.5 |
| 47 | Schonen | – – |
| 48 | Schonen | – – |
| 49 | Über das Relais für Heckscheibenheizung (N10 / 2kC) geschaltet: • Heckscheibenheizung (R1) |
40 |
| 50 | Gültig für Code (299) VORSICHTS : • Rechter, reversibler Notspannungs-Retraktor (A76 / 1) |
50 |
| 51 | Gültig für Code (299) VORSICHER: • Links vorne umschaltbarer Notspannungsaufroller (A76) |
50 |
| 52 | Schonen | – – |
| 53 | Gültig bis 31.5.09 mit Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) Gültig ab 1.6.09 mit Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) |
15 |
| 54 | Gültig bis 31.5.09 mit Code (550) Anhängerkupplung: • Anhängererkennungssteuergerät (N28 / 1) Gültig ab 1.6.09 mit Code (550) Anhängerkupplung: • Anhängererkennungssteuergerät (N28 / 1) Gültig für Modell 204.075 / 077/275/277: • Lendenwirbelstütze für Fahrersitz und Einstellschalter für Seitenpolster (S109 / 4) • Lendenwirbelstütze für Beifahrersitz und Einstellschaltergruppe für Seitenpolster (S109 / 5) • AMG-Ventilblock für Beifahrersitz (S109 / 5) Y109 / 3) • AMG-Ventilblock für Fahrersitz (Y109 / 2) |
7.5 |
| 55 | Schonen | – – |
| 56 | Gültig bis 31.5.09 mit Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) Gültig ab 1.6.09 mit Code (550) Anhängerkupplung: • Anhängerkupplung (X58) |
15 |
| 57 | Gültig bis 31.5.09 mit Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) Gültig ab 1.6.09 mit Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) |
20 |
| 58 | Gültig für Code (550) Anhängerkupplung: • Steuergerät für Anhängererkennung (N28 / 1) |
20 |
| 59 | Gültig für Code (220) Parktronic: • Steuergerät für Parksystem (N62) |
7.5 |
| 60 | Gültig für Code (409) Multikontursitze vorne / rechts vorne: • Pneumatikpumpe für Multikontursitze (M40) |
7.5 |
| 61 | Gültig für Modell 204 2/9 mit Code (890) EASY-PACK-Heckklappe: • Liftqate-Steuergerät (N121 / 1) |
40 |
| 62 | Gültig ab 1.06.09 mit Code (275) Speicherpaket (Fahrersitz, Lenksäule, Spiegel): • Steuergerät für Fahrersitz (N32 / 1) |
30 |
| 63 | Gültig ab 1.06.09 mit Code (242) Elektrisch verstellbarer Beifahrersitz mit Speicher: • Steuergerät für Beifahrersitz (N32 / 2) |
30 |
| 64 | Gültig für Modell 204.0 / 9 mit Code (U80) 115-V-Steckdose im Laderaum: • Steuergerät für DC / AC-Wandler (N24 / 3) |
25 |
| 65 | Gültig ab 1.06.09 mit Modell 204.0 / 2 mit Code (483) ADVANCED AGILITY-Paket: • Steuergerät für adaptives Dämpfungssystem (N51 / 5) |
15 |
| 66 | Schonen | – – |
| 67 | Gültig für das Soundsystem Code (810): • Steuergerät für Soundsystemverstärker (N40 / 3) |
30 |
| 68 | Schonen | – – |
| 69 | Gültig für Modell 204.9 mit Code (810) Soundsystem: • Verstärker für Basslautsprecher hinten (N40 / 9) |
20 |
| 70 | Gültig für Modell 204.0 / 9 mit Code (470) Reifendruckkontrollsystem (Standard): Schrader Firma oder Code (475) Reifendruckkontrolle (Premium) Schrader Firma: • Reifendruckkontrollsteuergerät (N88) |
5 |
| 71 | Gültig für Aschenbecherpaket / Raucherpaket Code (301): • Zigarettenanzünder vorne mit Aschenbecherbeleuchtung (R3) Gültig ohne Code (301) Aschenbecherpaket / Raucherpaket: • Steckdose des Fahrzeuginnenraums (X58 / 17) |
15 |
| 72 | Gültig für Modell 204.2: • Anschlusskasten für Laderaum (X58 / 4) Gültig für Modell 204.0 / 9 mit Code (U80) 115-V-Steckdose im Laderaum: • 115-V-Steckdose (X58 / 34) |
15 |
| 73 | Gültig ab 1.6.09 • Diagnosestecker (X1114) Gültig für stationäre Heizung mit Code (228): • Funkfernbedienungsempfänger für stationäre Heizung (A6 / 1) |
7.5 |
| 74 | Gültig für Code (889) Keyless Go: • KEYLESS-GO-Steuereinheit (N69 / 5) |
15 |
| 75 | Gültig für stationäre Heizung Code (228): • Stationäre Heizeinheit (A6) |
20 |
| 76 | Fahrzeuginnensteckdose (X58 / 1) | 15 |
| 77 | Gültig für Modell 204.0 / 9 mit Code (494) USA-Version: • WSS-Steuergerät (Weight Sensing System) (N110) |
7.5 |
| 78 | Schonen | – – |
| 79 | Schonen | – – |
| 80 | Schonen | – – |
| 81 | Gültig für Code (518) Medienschnittstelle: • Steuergerät für Medienschnittstelle (N125 / 1) |
5 |
| 82 | Gültig für Code (228) Stationäre Heizung oder Code (386) Mobiltelefon: • Kompensator für Mobiltelefonsysteme UMTS (A28 / 13) Gültig bis 31.5.09 mit Code (498) Japanische Version: • TV-Tuner-Steuergerät (N143) Gültig Stand 1.6.09 mit Code (498) Japanische Version: • Digitaler TV-Tuner (A90 / 3) |
5 7.5 7.5 |
| 83 | Gültig für Code (498) Japanische Version: • Steuergerät für elektronische Mauterhebung (A50 / 3) Gültig für Modell 204.0 / 9 mit Code (359) TELE AID-Notrufsystem: • Steuergerät für Notrufsystem (N123 / 4) Gültig für Modell 204.9 ab 1.12.10 mit Code (218) Rückfahrkamera: • Rückfahrkamera (B84 / 3) |
7.5 |
| 84 | Gültig bis 31.5.09 und ab 1.6.10 mit Modell 204.0 / 9 mit Code (536) SIRIUS-Satellitenradio: • SOAR-Steuergerät (Satellite Digital Audio Radio) (N87 / 5) Gültig ab 1.6.09 und bis 31.5.10 mit Modell 204.0 / 9 mit Code (536) SIRIUS-Satellitenradio: • SDAR / High Definition-Tuner-Steuergerät (N87 / 8) Gültig für Code (537) Digitalradio • Digital Audio Broadcasting-Steuergerät (N87 / 3) Gültig für Code (218) Rückfahrkamera und ohne Code (498) Japan-Version: • Netzteilmodul für Rückfahrkamera (N66 / 10) Gültig für Code (218) Rückfahrkamera und Code (498) Japan-Version: • Steuergerät für Rückfahrkamera (N66) / 2) |
7.5 |
| 85 | Gültig bis 31.5.09 mit Code (498) Japan-Version: • TV-Tuner-Steuergerät (N143) Gültig ab 1.6.09 mit Code (498) Japan-Version: • Digitaler TV-Tuner (A90 / 3) |
7.5 |
| 86 | Gültig für Modell 204.9 mit Code (864) Unterhaltungssystem hinten: • DVD-Player (A40 / 4) |
7.5 |
| 87 | Gültig für Modell 204.0 / 9 mit Code (359) TELE AID-Notrufsystem: • Steuergerät für Notrufsystem (N123 / 4) |
7.5 |
| 88 | Gültig ab 1.6.09 • Ersatz |
– – |
