In diesem Artikel betrachten wir die Mercedes-Benz SLK-Klasse (R170) der ersten Generation, die von 1996 bis 2004 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz SLK200, SLK230, SLK320, SLK32 1996, 1997, 1998, In den Jahren 1999, 2000, 2001, 2002, 2003 und 2004 erhalten Sie Informationen zur Position der Sicherungsklappen im Fahrzeug und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Mercedes-Benz SLK-Klasse 1996-2004
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mercedes-Benz SLK-Klasse ist die Sicherung Nr. 31 im Sicherungskasten des Motorraums.
Position des Sicherungskastens

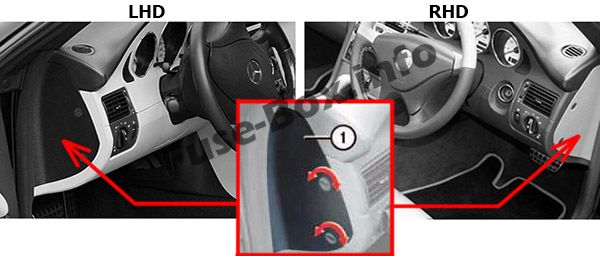

Der Sicherungskasten befindet sich an der Seite der Instrumententafel hinter der Abdeckung (links im LHD, rechts im RHD).
Sicherungskastendiagramm (Fahrzeuge mit Linkslenkung)
Zuordnung der Sicherungen in der Instrumententafel (LHD)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Nicht benutzt | – – |
| 2 | Bremslichtschalter Tempomat |
15 |
| 3 | Rechter Fernlicht-Fernlicht-Anzeigelampe | 7.5 |
| 4 | Rückfahrleuchte Blinkerlampe Rückspiegel Dimmungssteuerung Einparkhilfe Steuer |
15 |
| 5 | Linkes Fernlicht | 7.5 |
| 6 | Rechtes Abblendlicht | 15 |
| 7 | Standlicht vorne rechts Markierung vorne rechts (Modell 170 USA) Rechte Rückleuchte |
7,5 |
| 8 | Linkes Abblendlicht | 15 |
| 9 | Linke Nebelscheinwerfer Rechte Nebelscheinwerfer |
15 |
| 10 | Standlicht vorne links Markierung vorne links (Modell 170 USA) Linke Rückleuchte |
7,5 |
| 11 | Kennzeichenleuchte Instrumentenbeleuchtung Symbolbeleuchtung Automatische Steuerung der Scheinwerferreichweite |
7.5 |
| 12 | Nebelschlußleuchte | 7.5 |
ad vertisements
Sicherungskastendiagramm (Fahrzeuge mit Rechtslenkung)
Zuordnung der Sicherungen in der Instrumententafel (RHD)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Linke Nebelscheinwerfer Rechte Nebelscheinwerfer |
15 |
| 2 | Nebelschlußleuchte | 7.5 |
| 3 | Parkleuchte vorne rechts Reckleuchte rechts | 7.5 |
| 4 | Linke vordere Standleuchte Linke Rückleuchte |
7.5 |
| 5 | Linkes Fernlicht | 7.5 |
| 6 | Kennzeichenleuchte Instrumentenbeleuchtung Symbolbeleuchtung Automatische Steuerung der Scheinwerferreichweite |
7.5 |
| 7 | Rechter Fernlicht- Fernlicht-Anzeigelampe |
7.5 |
| 8 | Linkes Abblendlicht | 15 |
| 9 | Bremsleuchte Tempomat |
15 |
| 10 | Rechtes Abblendlicht | 15 |
| 11 | Nicht benutzt | – – |
| 12 | Rückfahrscheinwerfer / Blinkleuchte Rückspiegel-Dimmsteuerung Einparkhilfe |
15 |
Sicherungskasten im Motorraum

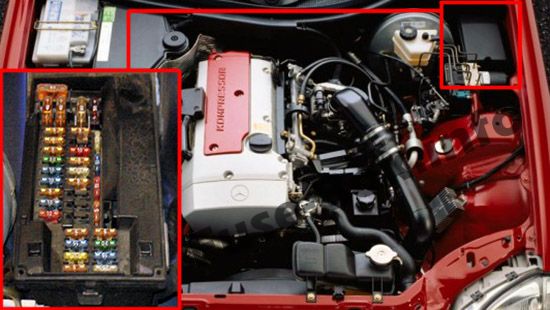

Position des Sicherungskastens
Es befindet sich im Motorraum (links).

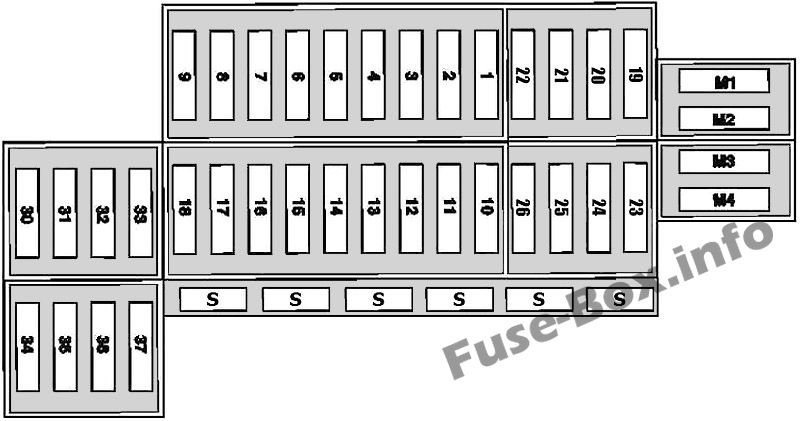

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Asra: Blinkerlampen Signallampen Anhänger wiederum |
7.5 |
| 1 | 170 545 (01, 10, 20, 22, 28) 00: Telefon Garagentoröffnungssignal (170 545 (10, 20, 22, 28) 00) E-Call (170 545 (20, 22, 28) 00) |
5 |
| 2 | Asra: Fanfare Horn Automatische Heizung: (Umluftventil Automatische Heizung) Steuermodul für Tagfahrleuchte |
15 |
| 2 | Asra: Fanfare Klimaanlage (TEMPMATIK): (E – Saugtyp Lüftersteuermodul, Umluftventil) Klimaanlage (automatisch): (E – Saugtyp Lüftersteuermodul) Tagfahrleuchte Steuermodul |
20 |
| 2 | 170 545 (01, 10, 20, 22, 28) 00: Steuergerät-Airbag Steuergerät-automatisches Kindersitzerkennungssystem |
5 |
| 3 | Asra: Kombiinstrument Außenlampenfehlerüberwachungsmodul Bremslichtschalter (Bremsleuchten, Anhängerbremsleuchten, hoch montierte mittlere Bremsleuchte, Traktionssystem-Steuermodul) Beheizte Scheibenwaschdüse (links, rechts) Beheizter Scheibenwaschdüsenschlauch (links, rechts) |
15 |
| 3 | 170 545 (01, 10, 20, 22, 28) 00: Anzeige, Sicherheitsrückhaltesystem Anzeige, automatisches Kindersitzerkennungssystem |
5 |
| 4 | Asra: Rechter Abblendlichtscheinwerfer | 7.5 |
| 4 | Asra: ATA Abblendlicht (USA, CH) | 15 |
| 4 | 170 545 (01, 10, 20, 22, 28) 00: Wischermotor | 30 |
| 5 | Asra: Linker Abblendlichtscheinwerfer | 7.5 |
| 5 | 170 545 (01, 10, 20, 22, 28) 00: Radio | 15 |
| 6 | Asra: Rechter Fernlichtscheinwerfer | 7.5 |
| 6 | 170 545 (01, 10, 20, 22, 28) 00: Außenspiegelverstellung links und rechts | 15 |
| 7 | Asra: Linke Fernlichtscheinwerfer Fernlichtscheinwerferanzeige |
7.5 |
| 7 | 170 545 (01, 10, 20, 22, 28) 00: Softtop-Kontrollanzeige Elektronische Getriebesteuerung Park- / Rückfahrsperre |
5 |
| 8 | Asra: Linke Nebelscheinwerfer Rechte Nebelscheinwerfer |
10 |
| 8 | 170 545 (01, 10, 20, 22, 28) 00: Radio | 15 |
| 9 | Asra: Gebläseregler Klimaanlage (automatisch) / Klimaanlage (TEMPMATIK) |
30 |
| 9 | 170 545 (01, 10, 20, 22, 28) 00: Dachlichthorn (170 545 (10, 20, 22, 28) 00) Diebstahlalarm (170 545 (10, 20, 22, 28) 00 ) Kofferraumleuchte (170 545 (20, 22, 28) 00) |
10 |
| 11 | Zündspulen | 15 |
| 11 | Motorsteuerung | 10 |
| 12 | Thermoschalter für beheiztes Scheibenwaschsystem (Waschdüsen, Schlauchheizung) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00: Diagnosebuchse Telefon- E-Call (170 545 (20, ??) 00) |
5 |
| 13 | 170 545 (22, 28) 00: Diagnosebuchse Telefon |
10 |
| 14 | Asra, 170, 545, 01 00: Soundsystem (linker / rechter Audio-Leistungsverstärker) | 25 |
| 14 | 170 545 (10, 20, 22, 28) 00: Soundbooster | 20 |
| 15 | Asra, 170 545 01 00: HFM-SFI-Motorsteuergerät (SLK 200 (170,435; 10,95 – 04,00)) | 15 |
| 15 | 170 545 (10, 20, 22, 28) 00: Feuerungsautomaten TEMPMATIK Zusatzwasserpumpe |
5 |
| 16 | Asra, 170 545 01 00: HFM-SFI-Motorsteuergerät (SLK 200 (170,435; 10,95 – 04,00)) | 10 |
| 16 | 170 545 (20, 22) 00: ABS / ESP | 30 |
| 17 | 170 545 (20, 22) 00: ABS / ESP | 5 |
| 18 | 170 545 28 00: E-Call | 5 |
| 19 | 170 545 (10, 20, 22, 28) 00: Fensterheber vorne | 40 |
| 20 | 170 545 (10, 20, 22, 28) 00: Fensterheber hinten | 40 |
| 21 | 170 545 (20, 22, 28) 00: Sitzverstellung rechts | 30 |
| 22 | 170 545 (20, 22, 28) 00: Sitzverstellung links | 30 |
| 23 | 170 545 22 00: Wasserpumpenmotor | 5 |
| 23 | 170 545 28 00: Wasserpumpe – 3,2 geladener Motor | 10 |
| 23 | 170 545 10 00: Zentralverriegelung Kofferraumleuchte |
20 |
| 24 | 170 545 (20, 22, 28) 00: Hydraulikeinheit | 40 |
| 24 | 170 545 10 00: Pneumatisches Steuergerät, Heckscheibenentfroster | 20 |
| 25 | 170 545 (20, 22, 28) 00: Pneumatisches Steuergerät, Heckscheibenentfroster | 20 |
| 25 | 170 545 10 00: Hydraulikeinheit | 40 |
| 26 | 170 545 (20, 22, 28) 00: Zentralverriegelung | 20 |
| 30 | Sitzheizung | 5 |
| 31 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung Handschuhfachlampe |
15 |
| 32 | Kombischalter (Wischermotor, Waschpumpe, Scheinwerferblinker) | 15 |
| 33 | Steuertaste Steuermodul | 5 |
| 34 | Asra, 170 545 01 00: Sitzheizung | 25 |
| 34 | 170 545 (10, 20, 22, 28) 00: Sitzheizung | 30 |
| 35 | Bestätigungsrelais schließen Kombiinstrument (Lichtwarnsummer) Stationäre Heizung / Heizungsverstärker Hochfrequenzfernbedienung Warnblinkanlage |
15 |
| 36 | Gebläseeinheit der Klimaanlage Automatisches Heizsystem Tempmatic |
30 |
| 37 | Diagnose (OBD II) Hochfrequenzfernbedienung Kombiinstrument Automatische Heizung (HEAT): A / C-Steuermodul der Heizungs- Drucktaste (HEAT) (Tempmatic A / C) Umschaltventil für Frisch- / Umluftklappe |
5 |
| M1 | Asra, 170 545 01 00: Elektrische Fensterheber vorne | 40 |
| M2 | Asra, 170 545 01 00: Elektrische Fensterheber hinten | 40 |
| M3 | Asra, 170 545 01 00: Sicherungskasten im Kofferraum | 80 |
| M4 | Asra, 170 545 01 00: Steuermodul für Zusatzheizung (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), linke Lenkung links) | 40 |
| M4 | 170 545 01 00: Saugventilator (tempmatisch) (bei RHD-Modellen im Steuergerät) | 50 |
Sicherungskasten im Kofferraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 23 | Asra: Versorgungspumpe (CL), Hupe (ATA), Kofferraumlampe | 20 |
| 24 | Asra: PSE-Steuermodul | 40 |
| 25 | Asra: Hydraulikeinheit mit Verdeckmechanismus | 30 |
| 26 | Asra: Nicht verwendet | – – |
