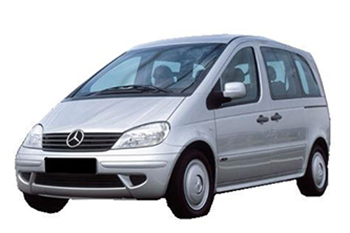

Der kompakte MPV Mercedes-Benz Vaneo wurde von 2002 bis 2005 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme von Mercedes-Benz Vaneo 2002, 2003, 2004 und 2005 , um Informationen über die Position der Sicherungsblenden im Auto zu erhalten. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und jedes Relais kennen.
der Inhalt
Sicherungslayout Mercedes-Benz Vaneo 2002-2005
Sicherungen des Zigarettenanzünders (Steckdose) im Mercedes-Benz Vaneo sind die Sicherungen Nr. 12 (Zigarettenanzünder, 12-V-Laderaumbuchse) und Nr. 18 (12-V-Mittelkonsolenbuchse) im Sicherungskasten des Fahrgastraums.
Position des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des vorderen rechten Sitzes (Bodenplatte, Abdeckung und Schallschutz entfernen).

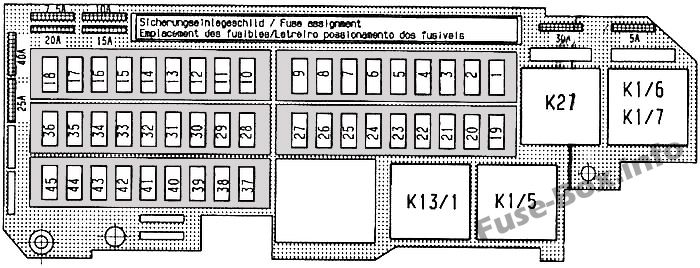

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Fahrgastraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Steuergerät für elektrische Abluftventilatoren Relais für elektrische Abluftventilatoren Motorsteuergerät Lufteinspritzrelais (Benzin) |
20 |
| 2 | Motorsteuergerät Kraftstoffpumpenrelais (Benzin) |
25 |
| 3 | Heizung / TEMPMATIK Bedienfeld Innenraumgebläse |
25 |
| 4 | Steuergerät für elektronisches Stabilitätsprogramm Bremspedalschalter |
7.5 |
| 5 | Automatikgetriebesteuereinheit Geschwindigkeitsregelschalter Automatische Kupplungs |
10 |
| 6 | Horn | 15 |
| 7 | Bremslicht | 10 |
| 8 | Diagnosebuchse Heizung / Tempmatic Bedienfeld |
10 |
| 9 | Steuergerät für elektrische Dunstabzugshaube | 30 |
| 9 | Relais für elektrische Dunstabzugshaube | 40 |
| 10 | Schiebedach schieben / kippen Heckscheibenwischer |
15 |
| 11 | Deckenleuchten in der Mitte – Scheinwerfer und Nachtlicht Radio Navigationssystem Telefon Freisprecheinrichtung Scheinwerferblinker |
15 |
| 12 | Zigarettenanzünder Handschuhfachleuchte 12 V Ladefachbuchse |
20 |
| 13 | Linkes elektrisches Fenster | 30 |
| 13 | Linkes Komfortfenster (automatisches Öffnen / Schließen) | 7.5 |
| 14 | Rechtes Fensterheber rechts | 30 |
| 14 | Bequemes Fensterheber rechts (automatisches Öffnen / Schließen) | 7.5 |
| 15 | Sitzbelegungserkennung einschließlich Kindersitzerkennung Automatische Kindersitzerkennung Airbag-Steuergerät |
7.5 |
| 16 | Scheibenwischermotor | 30 |
| 17 | Scheibenwaschflüssigkeit Pomp Zentralverriegelung (Diagnose) Kombiinstrument (Steuerung der Scheibenwischer vorn / hinten und des intermittierenden Wischintervalls, Wischer- / Waschsystem, beheizte Heckscheibe und Spiegelheizung, Airbag-Kontrollleuchte) |
10 |
| 18 | 12 V Mittelkonsolenbuchse | 25 |
| 19 | Anhängersteckdose Taxi-Alarmsteuergerät |
15 |
| 20 | Steuergerät für Anhängererkennung Taxi-Alarmsteuergerät |
7.5 |
| 21 | Anhängererkennungssteuergerät | 15 |
| 22 | Steuergerät für Diebstahlwarnanlage Alarmsirene |
10 |
| 23 | Sitzheizung | 25 |
| 24 | 40 | |
| 25 | Bequemes Fensterheber rechts (automatisches Öffnen / Schließen) | 30 |
| 26 | Linkes Komfortfenster (automatisches Öffnen / Schließen) | 30 |
| 27 | Steuergerät für Zusatzheizzeit Funkempfänger für Zusatzheizung Beleuchtete Einstiegsleisten |
5 |
| 28 | Kombiinstrument (Blinkerbetrieb, Scheibenwischer- / Waschsystem, beheizte Heckscheibe) Taxameter Taxidachschild |
10 |
| 29 | Zentralverriegelung | 25 |
| 30 | Steuergerät für Antriebsberechtigungssystem Kombiinstrument (Anzeigelampe. Blinkerbetrieb. Innenbeleuchtung) Lenkwinkelsensor |
7.5 |
| 31 | Beheizte Heckscheibe (Spiegelheizung) | |
| 32 | HF-Telefonkompensator Freisprecheinrichtung Telefon Schiebedach Schiebe- / Kippschiebedach Mittel- und Heckzellenleuchten- Bedienfeld mit Frontinnenbeleuchtung Taxi-Alarmsteuergerät |
15 |
| 33 | Radio / Navigation Freisprech-Systemwahlschalter Telefon- / Taxi-Radio Taxi-Funksteuergerät |
20 |
| 34 | Kraftstoffpumpe (Benzin) | 25 |
| 35 | Ventile für das elektronische Stabilitätsprogramm | 25 |
| 36 | Lampeneinheit | 40 |
| 37 | Spiegelheizung | 10 |
| 38 | Anlasserrelais (Diesel) | 30 |
| 38 | Motorsteuergerät (Benzin) | 7.5 |
| 39 | Steuergerät für Antriebsberechtigungssystem Kombiinstrument (Indie, Lampe. Blinkerbetrieb) |
7.5 |
| 40 | Diagnosebuchse Lenkwinkelsensor Spiegeleinstellung |
7.5 |
| 41 | Innengebläse der Stufe 2 PTC – Dieselheizungsverstärker Heiz- / Temperaturbedienfeld Taupunktsensor (Klimaanlage) Beheizte Waschdüsen Innentemp . Sensor (Klimaanlage) Klappbarer Außenspiegel |
7.5 |
| 42 | Lampeneinheit Rückfahrscheinwerfer (Schaltgetriebe) Elektronisches Wählhebelmodul |
7.5 |
| 43 | Rückfahrleuchte (Automatikgetriebe) Taxameter |
7.5 |
| 44 | Zusatzheizzeitregelung Parktronic-Steuergerät |
7.5 |
| 45 | Elektrisches Klappfenster | 7.5 |
| Relais | ||
| K1 / 6 K1 / 7 |
Relais des Motorsteuergeräts Klemme 87 (A 002 542 25 19) | |
| K1 / 5 | Kraftstoffpumpenrelais (A 002 542 25 19) | |
| K13 / 1 | Elektronikrelais Klemme 15 (A 002 542 13 19) | |
| K27 | Beheiztes Heckscheibenrelais (A 002 542 13 19) |
ad vertisements

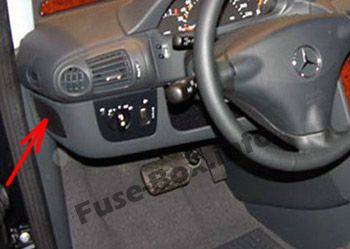

Lichtsteuersicherungen
Es befindet sich an der Seite des Bedienfelds auf der Fahrerseite.
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Linkes Abblendlicht | 7.5 |
| 2 | Rechtes Abblendlicht | 7.5 |
| 3 | Linker Fernlicht Rechter Fernlicht Fernlicht-Anzeigelampe (Kombiinstrument) |
15 |
| 4 | Linke Seitenleuchte Linke Rückleuchte |
7.5 |
| 5 | Rechte Seitenleuchte Rechte Rückleuchte 58K Kombiinstrument Kennzeichenleuchten |
15 |
| 6 | Nebelscheinwerfer links / rechts Nebelscheinwerfer links hinten |
15 |

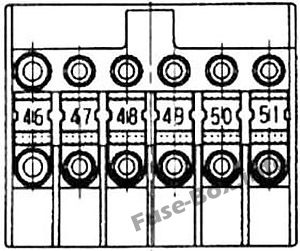

Vorsicherungskasten
Der Vorverstärker befindet sich am Pluspol der Batterie.
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 46 | Klemmenstecker, Klemme 30 Versorgung des Kraftstoffs f4, f5, f6 über Relais K1 / 5 Versorgung der Sicherungen fl, f2 über Relais K1 / 6, K1 / 7 Lichtmaschine Versorgung der Sicherungen f19, f20, f21 PTC-Heizungsverstärker (Diesel) |
150 |
| 47 | Vorglühphase (Diesel) | 60 |
| 47 | Lufteinblasung (Benzin) | 40 |
| 48 | Servolenkungspumpe | 60 |
| 49 | Rückförderpumpe Elektronisches Stabilitäts – Programm |
40 |
| 50 | Zündstartschalter | 50 |
| 51 | Behelfsheizung | 30 |
ad vertisements

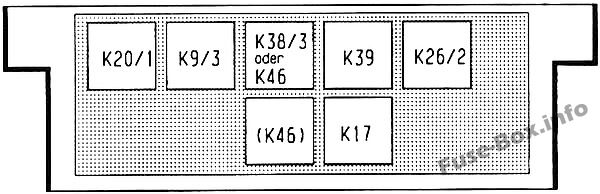

Motorraum-Relaiskasten
| № | Relais |
|---|---|
| K20 / 1 | Hochdruck-Rücklaufrelais (A 002 542 13 19) |
| K9 / 3 | Lüfterrelais der elektrischen Dunstabzugshaube (A 002 542 13 19) |
| K38 / 3 | Starter-Sperrrelais (A 002 542 23 19) |
| K46 | Alarmrelais (A 002 542 14 19) |
| K39 | Hupenrelais (A 002 542 11 19) |
| K26 / 2 | Waschpumpenrelais (A 002 542 19 19) |
| K17 | Luftinjektionsrelais (A 002 542 13 19) |
