Die Sicherungskasten und das Relais für Chrysler Concorde / LHS (1997-2004)

Chrysler

In diesem Artikel betrachten wir die Chrysler Concorde / LHS der zweiten Generation, die von 1997 bis 2004 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Chrysler Concorde 1997, 1998, 1999, 2000, 2001, 2002, 2003 und 2004 , über die Sie Informationen erhalten die Position der Sicherungsfelder im Fahrzeug und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout Chrysler Concorde / LHS 1997-2004


Die Sicherungen des Zigarettenanzünders (Steckdose) in der Chrysler Concorde sind die Sicherung №6 im Sicherungskasten der Instrumententafel und die Sicherung Y im Motorraum.


Sicherungskasten im Innenraum

Position des Sicherungskastens

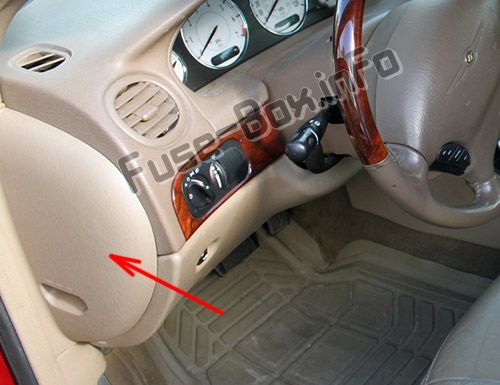

Es befindet sich hinter der Endabdeckung auf der linken Seite der Instrumententafel.Die Position der Sicherungen im Fahrgastraum: Chrysler Concorde

Ziehen Sie die Abdeckung direkt von der Instrumententafel ab, um Zugang zu den Sicherungen zu erhalten.

Sicherungskastendiagramm

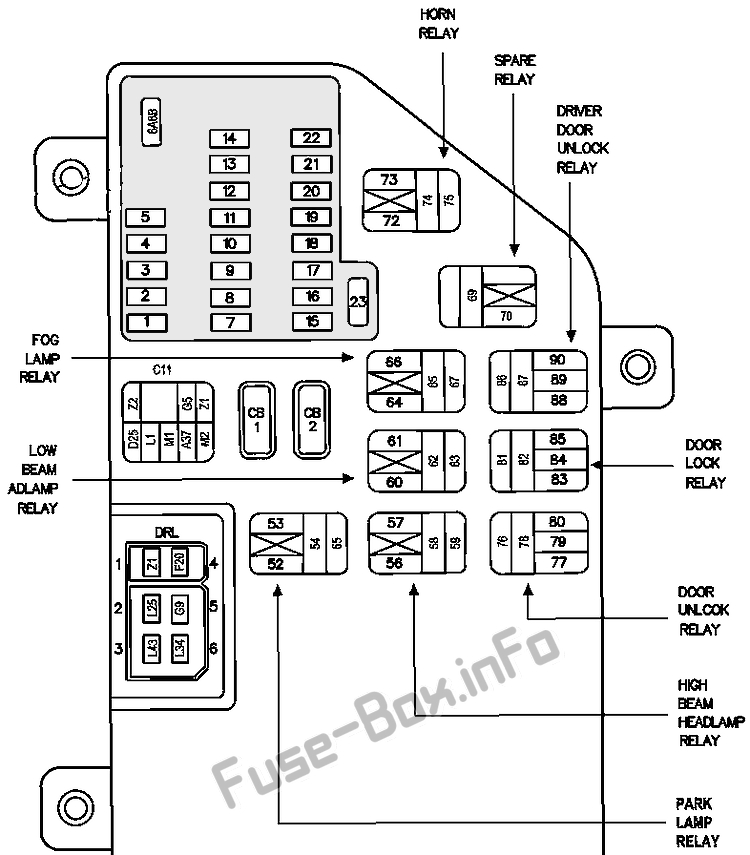

Sicherungskastendiagramm der Instrumententafel: Chrysler Concorde (2004)

Zuordnung der Sicherungen im inneren Sicherungskasten

Hohlraum Ampere Schaltungen
1 10 Ampere Rot Getriebesteuerung, Anzeigen, Autostick
2 10 Ampere Rot Rechter Fernlichtscheinwerfer
3 10 Ampere Rot Linker Fernlichtscheinwerfer
4 10 Ampere Rot Radio, CD-Player
5 10 Ampere Rot Waschmaschinenmotor
6 15 Amp Lt. Blue Steckdose
7 20 Ampere Gelb Heck, Lizenz, Parken, Beleuchtungslichter, Kombiinstrument
8 10 Ampere Rot Airbag
9 10 Ampere Rot Blinker, Blinker / Warnblinker
10 15 Amp Lt. Blue Rechtes Abblendlicht
11 20 Ampere Gelb Fernlichtrelais, Fernlichtanzeige, Fernlichtschalter
12 15 Amp Lt. Blue Linker Abblendlichtscheinwerfer
13 10 Ampere Rot Kraftstoffpumpenrelais, Antriebsstrang-Steuermodul
14 10 Ampere Rot Cluster, Tag / Nacht-Spiegel, Schiebedach, Überkopfkonsole, Garagentoröffner, Karosserie-Steuermodul
15 10 Ampere Rot Tagfahrlichtmodul (Kanada)
16 20 Ampere Gelb Nebelscheinwerferanzeige
17 10 Ampere Rot ABS-Steuerung, Rückfahrscheinwerfer, Tagfahrlicht, A / C-Heizungssteuerung,
18 20 Ampere Gelb Leistungsverstärker, Hupe
19 15 Amp Lt. Blue Overhead-Konsole, Garagentoröffner, Kofferraum, Overhead, Rücklesung und Visier-Waschtischleuchten, Kofferraumfreigabemagnet, elektrische Spiegel, elektrische Türschlösser, Karosseriesteuergerät, Aspiratormotor
20 20 Ampere Gelb Bremslichter
21 10 Ampere Rot Lecksuchpumpe, Relais mit niedrigem Rad, Relais mit hohem Rad, A / C-Kupplungsrelais
22 10 Ampere Rot Airbag
23 30 Amp Grün Gebläsemotor, ATC-Leistungsmodul
CB1 20 Amp C / BRKR Fensterhebermotoren
CB2 20 Amp C / BRKR Power Türschloss Motoren, Power Sitze
Stromverteilungszentrum

Position des Sicherungskastens

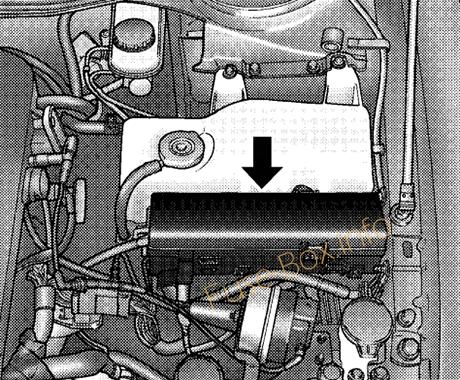

Im Motorraum befindet sich ein Stromverteilungszentrum. Dieses Zentrum enthält Sicherungen und Relais für Stromkreise, die nur unter der Haube arbeiten.Die Position der Sicherungen im Motorraum: Chrysler Concorde

Ein Etikett, das diese Komponenten kennzeichnet, befindet sich an der Unterseite der Abdeckung

Sicherungskastendiagramm

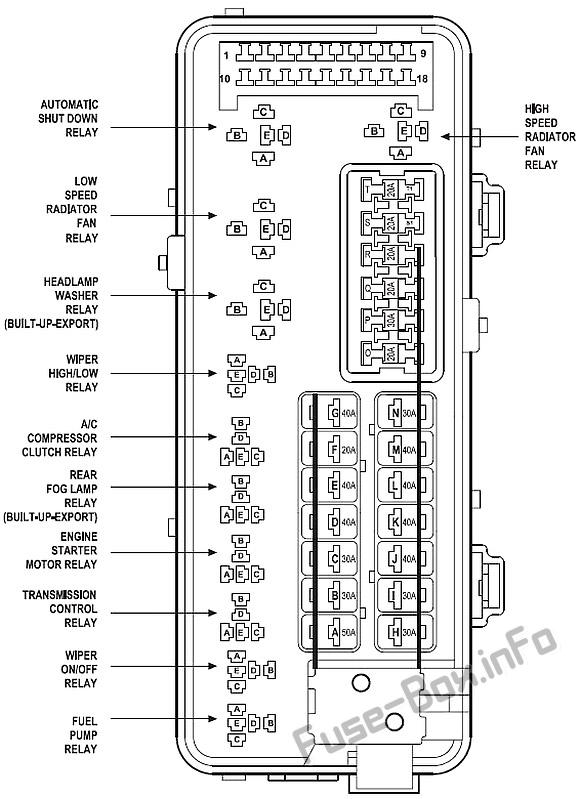

Sicherungskastendiagramm unter der Haube: Chrysler Concorde (2004)

ad vertisements

Zuordnung der Sicherungen im Motorraum

Amp Rating Beschreibung
EIN 50 Heckscheiben-Defogger-Relais, Karosseriesteuergerät, manueller Temperaturregelkopf
B. 30 oder 40 Klimaanlage Kompressor Kupplungsrelais, Kühlerlüfterrelais (hohe Geschwindigkeit)
C. 30 Fernlicht-Scheinwerferrelais (Sicherung: „2“, „3“), Sicherung: „15“, „16“
D. 40 Abblendlicht-Scheinwerferrelais (Sicherung: „10“, „11“, „12“), „CB2“, Dorr-Verriegelungsrelais, Türentriegelungsrelais, Fahrertürentriegelungsrelais
E. 40 Kühlerlüfterrelais (niedrige Drehzahl)
F. 20 oder 30 Sicherung „Y“, „X“ / Ersatzrelais
G 40 Anlasserrelais, Kraftstoffpumpenrelais, Zündschalter (Sicherung: „1“, „4“, „5“, „6“, „13“, „14“, „21“, „22“, „V“)
H. 30 Abs
ich 30 Sicherung: „19“, „20“
J. 40 Zündschalter (Sicherung: „8“, „9“, „17“, „23“, „CB1“)
K. 40 Abs
L. 40 Sicherung: „7“, „18“
M. 40 Ein / Aus-Relais für Frontwischer, Hoch / Niedrig-Relais für Frontwischer, Karosserie-Steuermodul
N. 30 Automatisches Abschaltrelais, Antriebsstrang-Steuermodul
Ö 20 Kombinationsblinker (Gefahr)
P. 30 Export: Scheinwerferwaschrelais, Karosserie-Steuermodul
Q. 20 Getriebesteuerungsrelais
R. 20 Export: Nebelschlussleuchtenrelais
S. 20 Einspritzventil, Zündspule, Kondensator, Kurzlaufventilmagnet (3,5 l), Verteiler-Abstimmventil
T. 20 Antriebsstrangsteuermodul
U. 20 – –
V. 10 Starterrelais, Antriebsstrang-Steuermodul
W. 10 Automatisches Abschaltrelais
X. 20 Ersatzrelais
Y. 15 Steckdose
