Hier finden Sie die Sicherungskasten-Belegung für den Mitsubishi Delica / L400 / Space Gear der Baujahre 1995 bis 2007. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Mitsubishi Delica / L400 / Space Gear 1995-2007
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mitsubishi Delica / L400 / Space Gear?
- Was zeigt die Sicherungsbelegung?
- Weitere Mitsubishi Sicherungskasten-Belegungen
Sicherungsbelegung Mitsubishi Delica / L400 / Space Gear 1995-2007
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mitsubishi Delica / L400 / Space Gear sind die Sicherungen Nr. 3 (Zigarettenanzünder) und Nr. 16 (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.

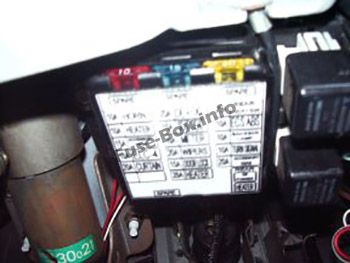

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Armaturenbrett.

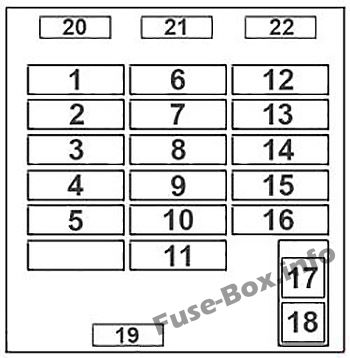

Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | EIN | Zuordnung |
|---|---|---|
| 1 | 10 | Horn |
| 2 | 10 | Heizungsrelais |
| 3 | fünfzehn | Zigarettenanzünder |
| 4 | 10 | Automatisches Getriebe mit elektrischer Steuerung (Grad-Option) |
| 5 | 20 | Vorhang (Klasse Option) |
| 6 | 20 | Entnebelung |
| 7 | fünfzehn | Sitzheizung (Klasse Option) Royal übersteigen |
| 8 | 10 | Meter |
| 9 | 20 | Wischer |
| 10 | fünfzehn | ETACS — Electronic Total Automobile Control System, Zentralverriegelung |
| 11 | 25 | Heizung |
| 12 | 20 | Heckheizung (Klasse Option) |
| 13 | 10 | ECS/ABS (Klassenoption) |
| 14 | 10 | Sicherungslampe |
| fünfzehn | 10 | Indikatoren |
| 16 | 20 | Zubehörsteckdose |
| 17 | – | Entnebelung |
| 18 | – | Heizung |
| 19 | – | Ersatzsicherungen |
| 20 | – | Ersatzsicherungen |
| 21 | – | Ersatzsicherungen |
| 22 | – | Ersatzsicherungen |

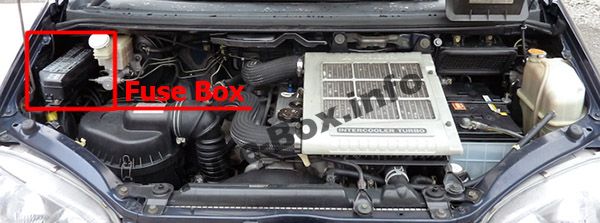

Lage des Sicherungskastens
ad vertisements

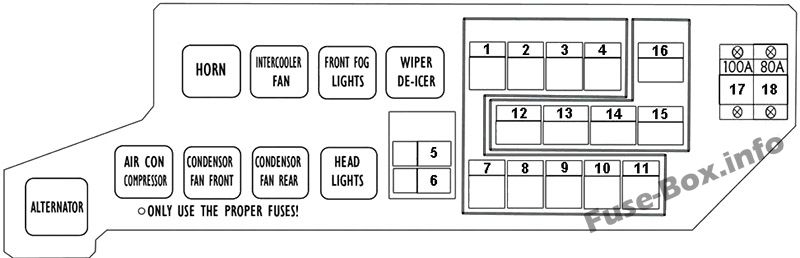

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | EIN | Zuordnung |
|---|---|---|
| 1 | 10 | Fernlicht |
| 2 | 10/15 | AC |
| 3 | 10 | Rückleuchte |
| 3 | fünfzehn | Nebelscheinwerfer (Klasse Option) |
| 4 | 10 | Rückleuchte |
| 5 | 10 | Innenbeleuchtung |
| 6 | fünfzehn | Radio |
| 7 | 10 | Bremslicht, Zentralverriegelung |
| 8 | 20/30 | Kondensatorlüfter vorne |
| 9 | 10/15 | Kondensatorlüfter hinten |
| 10 | fünfzehn | Heizölleitungen |
| 10 | fünfzehn | Wischer-Enteiser |
| 11 | 10 | Gefahr |
| 12 | 20 | Motor-Intercoler-Lüfter |
| 13 | 30 | Rückfenster |
| 14 | 50 | Abs |
| fünfzehn | 40 | Lampe |
| 16 | 30 | Sonnenschirm sunfoof |
| 17 | 100 | Generator |
| 18 | 80 | Sicherung (+B) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mitsubishi Delica / L400 / Space Gear?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
