Hier finden Sie die Sicherungskasten-Belegung für den Mitsubishi Outlander der Baujahre 2007 bis 2013. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mitsubishi Outlander 2007-2013
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Mitsubishi Outlander sind die Sicherungen #13 (Zigarettenanzünder / Zubehörsteckdose), #19 (Zubehörsteckdose) und #23 (115-V-Steckdose) im Sicherungskasten der Instrumententafel.
Passagierabteil

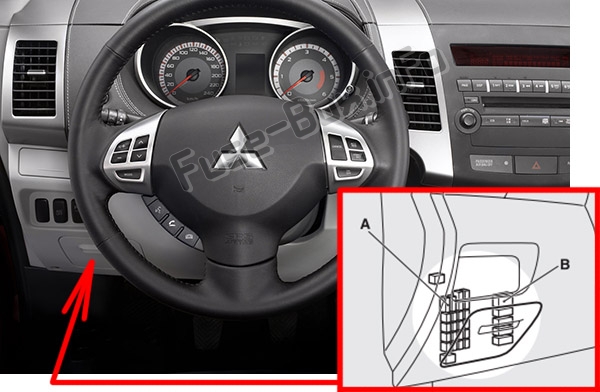

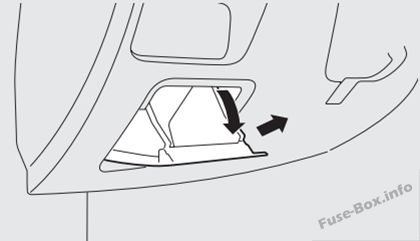

Es befindet sich hinter der Abdeckung links vom Lenkrad.
A – Hauptsicherungsblock
Öffnen Sie das persönliche Fach und ziehen Sie es heraus.
B – Untersicherungsblock

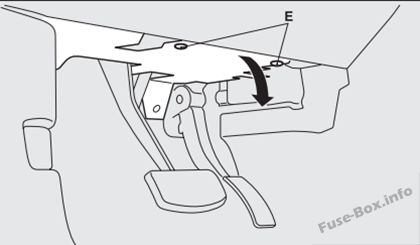

Entfernen Sie das persönliche Fach auf die gleiche Weise wie den Hauptsicherungsblock, verwenden Sie den Sicherungsentferner, um die 2 Clips (E) an der unteren Abdeckung zu lösen.
Motorraum

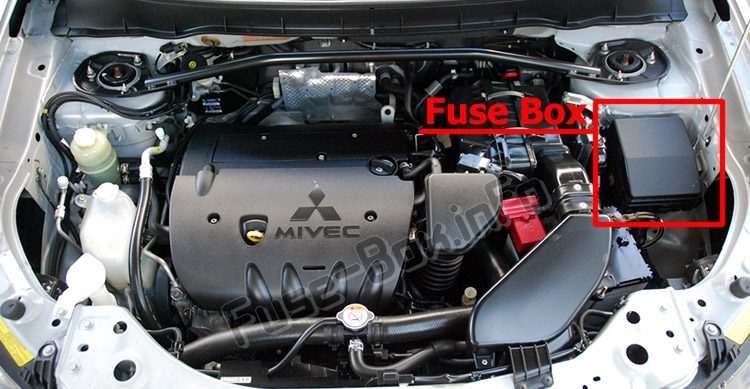

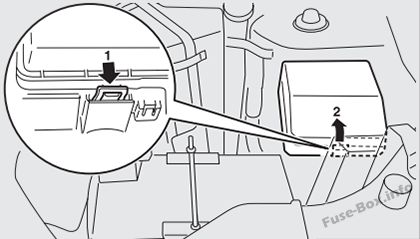

Der Sicherungskasten befindet sich im Motorraum (links).
ad vertisements
Passagierabteil

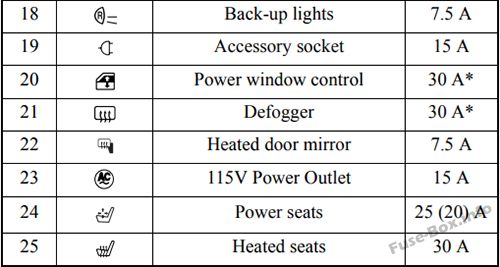

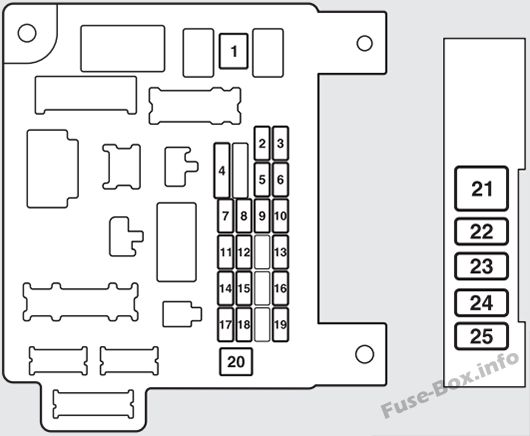

Belegung der Sicherungen im Fahrgastraum
ad vertisements
Motorraum

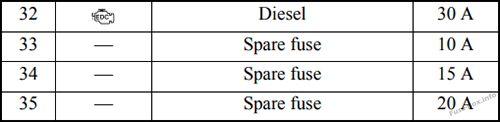

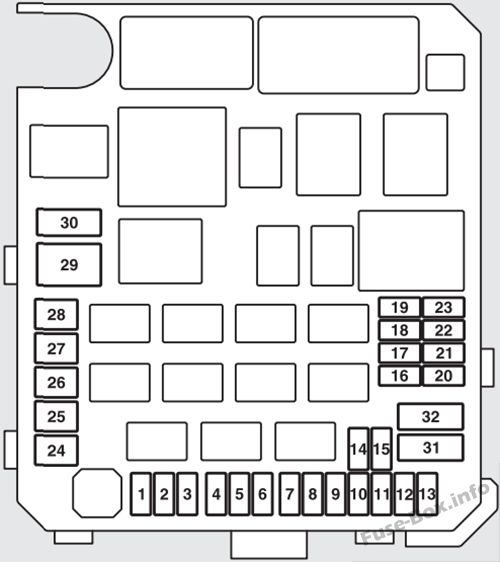

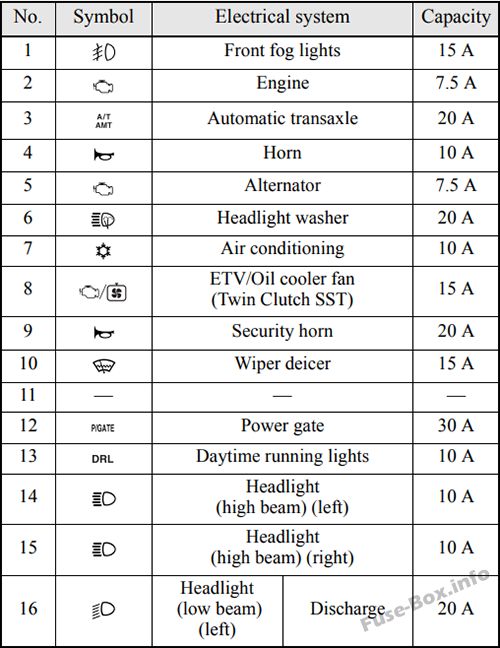

Belegung der Sicherungen im Motorraum
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mitsubishi Outlander?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
