Hier finden Sie die Sicherungskasten-Belegung für den Mercedes-Benz CL-Klasse und S-Klasse C215/W220 der Baujahre 1999 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Mercedes-Benz CL-Klasse und S-Klasse C215/W220 Sicherungsbelegung
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mercedes-Benz CL-Klasse und S-Klasse C215/W220?
- Was zeigt die Sicherungsbelegung?
- Weitere Mercedes-Benz Sicherungskasten-Belegungen
Mercedes-Benz CL-Klasse und S-Klasse C215/W220 Sicherungsbelegung
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mercedes-Benz CL-Klasse / S-Klasse ist die Sicherung Nr. 86 (vorderer Zigarettenanzünder) im Sicherungskasten der Instrumententafel.

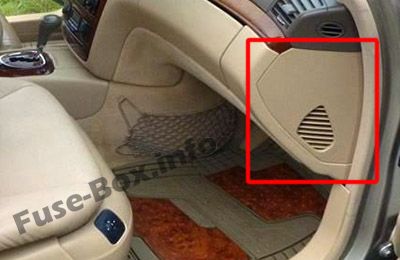

Position des Sicherungskastens
Der Sicherungskasten befindet sich am Rand der Instrumententafel auf der Beifahrerseite unter der Abdeckung (rechts im LHD, links im RHD).

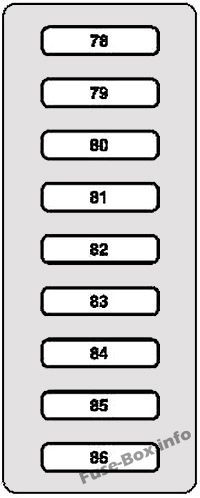

Sicherungsdiagramm
Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 78 | Alarmsignalhorn mit zusätzlicher Batterie Lenksäulenmodul EIS-Steuergerät ME-SFI-Steuergerät |
7.5 |
| 79 | Kombiinstrument | 5 |
| 80 | Oberes Bedienfeld | 10 |
| 81 | Datenübertragungsstecker | 10 |
| 82 | AAC [KLA] Steuer- und Bedieneinheit Heizsystem-Liefereinheit |
10 |
| 83 | Zentrale Gateway-Steuereinheit | 10 |
| 84 | Kombiinstrument Datenverbindungsstecker |
5 |
| 85 | Kombiinstrument | 5 |
| 86 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
ad vertisements

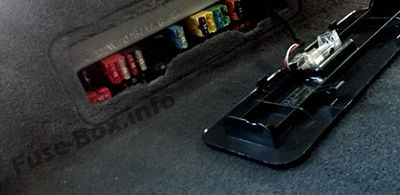

Sicherungskasten unter dem rechten Rücksitz

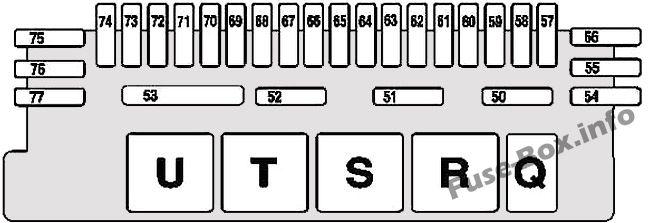

Sicherungskasten unter dem rechten Rücksitz
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 50 | Heckscheibenrollluftrelais | 10 |
| 51 | Abschleppsensorrelais | 5 |
| 52 | Kraftstoffpumpenrelais | 30 |
| 53 | Heckscheiben-Defroster-Relais | 50 |
| 54 | Anhängererkennungssteuermodul Sonderausführung: Automatisches Brandwarn- und Löschsystem |
10 |
| 55 | Anhängerkupplungsbuchse (13-polig) | 25 |
| 55 | Sonderausführung: PAS und spezielles Signalsystem | 30 |
| 56 | Steuermodul zur Anhängererkennung | 30 |
| 56 | Sonderausführung: Hydraulischer Fensterhebermechanismus | 40 |
| 57 | Gültig für Remote-Kofferraumverriegelung (HDFS): Relais zum Öffnen des Kofferraumdeckels Relais zum Schließen des Kofferraumdeckels Fernhydraulikpumpe zum Schließen des Kofferraums Sonderausführung: Nicht verwendet |
25 |
| 58 | Keyless Go: Keyless Go-Steuermodul Keyless Go linke vordere Türantenne Keyless Go linke hintere Türantenne (W220) Keyless Go linke hintere Antenne (C215) Keyless Go rechte vordere Türantenne Keyless Go rechte hintere Türantenne (W220) Keyless Go rechte hintere Antenne (C215) Keyless Go Left Fronttürliftmagnet Keyless Go Left Hintertürliftmagnet (W220) Keyless Go Right Fronttürliftmagnet Keyless Go Right Hecktürliftmagnet (W220) Sonderausführung: Automatisches Feuerwarn- und Löschsystem |
7.5 |
| 59 | Taxi-Version: Spezialfahrzeug-Multifunktionssteuermodul (SVMCM) Spezialversion: PAS MCS |
30 |
| 60 | bis 31.8.02: Nicht verwendet ab 1.9.02: Navigationsprozessor, VICS-Spannungsversorgungs-Trennpunkt, Heckscheibenantennenverstärkermodul |
7,5 |
| 61 | bis 31.8.02: Radio Heckscheibenantennenverstärkermodul CD-Player mit Wechsler (im Gepäckraum) COMAND Bedien-, Anzeige- und Steuermodul Telefonanschluss 15C TV-Tuner Videodecoder Entlastungsrelais, Schaltung 15 Navigationsprozessor Verkehrsdatenrekorder |
15 |
| 61 | Stand 1.9.02: Freisprecheinrichtung Steuergerät Sprachsteuerung Steuergerät Tragbarer CTEL-Anschluss E-Call-Steuergerät Telefonsender / -empfänger, D2B Wahlschalter für Telefonhörer, vorne und hinten (W220) CTEL-Schnittstelle CTEL-Kompensator Telefonschnittstelle Telefon Sender / Empfänger und TELE AID, D2B Telekommunikationssteuergerät (Stand 1.9.03) Bluetooth-Modul (Stand 1.9.03) Telefonhörer hinten (Stand 1.9.03 W220) E-Net-Kompensator (Stand 1.9.03) Betrieb und Anzeige der Anzeigeeinheit auf der Rückseite (Stand 1.9.03) GPS-Box-Steuereinheit (Stand 1.6.04) Steuergerät für universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) (Stand 1.6.04) Steuergerät für Notrufsysteme (Stand 1.6.04) Sonderausführung: Nicht verwendet |
7,5 |
| 62 | Pneumatikausrüstung mit kombinierten Funktionen ATA-Neigungssensor (Sonderausführung) |
20 |
| 63 | bis 31.8.02: D2B-Schnittstelle für fest installierten Telefon- CTEl-Sender / Empfänger bei eingebautem Notrufsystem (TELE AID), TELE AID-Steuermodul Sprachsteuerungssystem-Steuermodul bei eingebautem Notrufsystem (TELE AID), tragbarer CTEL-Anschluss Verkehrsdaten Recorder |
7,5 |
| 63 | Stand 1.9.02: Pneumatische Pumpe zur dynamischen Sitzsteuerung | 30 |
| 64 | bis 31.8.02: COMAND Bedien-, Anzeige- und Steuermodul Heckscheibenantennenverstärkermodul |
7,5 |
| 64 | Stand 1.9.02: Steuergerät zur Einstellung des linken Vordersitzes mit Speicher | 25 |
| 64 | Sonderausführung: D2B-Schnittstelle für fest installiertes Telefon D2B-Schnittstelle für tragbares Mobiltelefon |
5 |
| 65 | Sonderversion: D2B-Schnittstelle für tragbares Mobiltelefon | 5 |
| 66 | bis 31.8.02: Schallverstärker ab 1.9.02: Steuergerät für rechte Vordersitzverstellung mit Speicher |
25 |
| 66 | Sonderausführung: Innenleuchte mit Kreuzgelenk | 7,5 |
| 67 | Steuergerät für Rücksitze (nicht bei C215) | 25 |
| 68 | Steuermodul der hinteren Klimaanlage Hinteres AC-Kältemittel-Absperrventil Fördereinheit für das hintere Heizsystem Umwälzpumpe Linkes Duovalve Rechtes Duovalve |
15 |
| 69 | Gültig für Heckklimaanlage: Steuergerät für Heckklimaanlage | 15 |
| 70 | Steuermodul-Steuermodul | 10 |
| 71 | bis 31.8.02: Steuergerät zur Einstellung des linken Vordersitzes mit Speicher | 25 |
| 71 | Stand 1.9.02: Umkehrbarer Notspannungsaufroller vorne links | 40 |
| 72 | Steuergerät hinten (C215) Steuergerät für linke hintere Tür (W220) |
40 |
| 73 | bis 31.8.02: Steuergerät für die Einstellung des rechten Vordersitzes mit Speicher | 25 |
| 73 | Stand 1.9.02: Rechts vorne umschaltbarer Notspannungsaufroller | 40 |
| 74 | Steuergerät hinten (C215) Steuergerät für rechte hintere Tür (W220) |
40 |
| 75 | Mit Parktronic-System: PTS-Steuermodul | 10 |
| 76 | Kühlbox für die hintere Rückenlehne | 15 |
| 77 | Steuergerät für Overhead-Bedienfeld | 40 |
| Relais | ||
| Q. | Heckscheibenrollluftrelais | |
| R. | Abschleppsensorrelais | |
| S. | Stromkreis 15 Relais | |
| T. | Kraftstoffpumpenrelais | |
| U. | Heckscheiben-Defroster-Relais |
Sicherungskasten im Motorraum №1

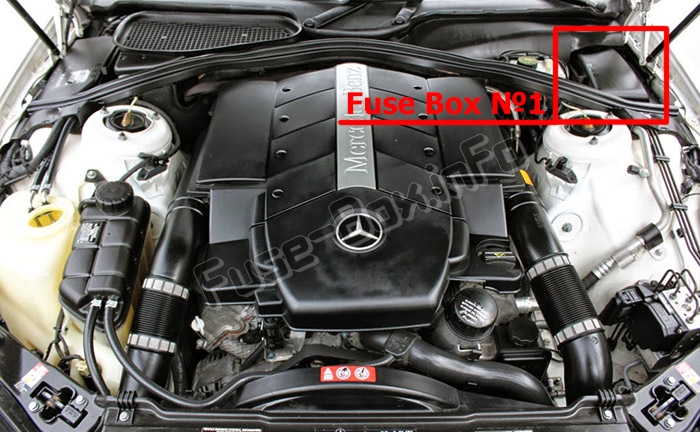

Position des Sicherungskastens
Es befindet sich im Motorraum (links).
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №1
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Wischerparkheizungsrelais Sonderausführung: Nicht verwendet | 40 |
| 2 | Hochdruck- und Rückförderpumpenrelais | 50 |
| 3 | Lenkradeinstellung, horizontal: S Relais 1, Mantelrohrlängseinstellung S Relais 2, Mantelrohrlängseinstellung |
15 |
| 4 | Lenkradeinstellung, vertikal: S Relais 1, Mantelrohr, Höhenverstellung S Relais 2, Mantelrohrhöhenverstellung |
15 |
| 5 | Wischer ein und aus Relais | 40 |
| 6 | bis 31.8.02: Heizungsverstärkerschalter ab 1.9.02: Nicht verwendet |
7,5 |
| 6 | Sonderausführung: Hydraulische Bremse | 5 |
| 7 | Sonderausführung: 2. Drehstromgenerator | 7,5 |
| 8 | Sonderausführung: Hydraulische Bremse | 40 |
| 9 | bis 31.8.03: Gültig für Luftfederung: AIRmatic mit ADS-Steuermodul Gültig für Active-Body-Control (ABC): ABC-Steuermodul Sonderausführung: ADS, Federungssteuerung |
30 |
| 9 | Stand 1.9.03: Gültig für Luftfederung: AIRmatic mit ADS-Steuermodul Gültig für Active-Body-Control (ABC): ABC-Steuermodul |
20 |
| 10 | Sonderausführung : Scheibenwischer Wasserpumpe Scheibenwaschwasserpumpe Schaltung 15 Verbindungshülse Zündspulen |
15 |
| 11 | bis 31.8.02: Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 11 | Stand 1.9.02: VICS-Netzteiltrennpunkt X137 | 5 |
| 12 | bis 31.8.02: Sensor für fahrzeugempfindliches Sicherheitsgurtschloss ab 1.9.02: Nicht verwendet Sonderausführung: Sensor für Linksairbag und Fensterairbag Sensor für Rechtsairbag und Fensterairbag |
7,5 |
| 13 | Steuergerät für linke Vordertür | 40 |
| 14 | Sonderausführung: Hydraulische Bremse | 5 |
| 15 | Sonderausführung: Hydraulische Bremse | 40 |
| 16 | Bremslichtschalter | 7,5 |
| 17 | C215: Fahrzeugempfindlicher Sicherheitsgurtsensor | 7,5 |
| 18 | Gültig für tragbares D-Net-CTEL (D2B) ( Vorinstallation ): Tragbarer CTEL-Anschluss Gültig für MB D-Net-Telefon (D2B): D2B-Schnittstelle für fest installiertes Telefon Gültig für MB D-Net-Telefon (D2B) mit Tele Aid-Notrufsystem : TELE AID-Steuermodul Gültig für MB D-Net-Telefon (D2B) mit E-Call-Notrufsystem: Feste Installation der D2B-Schnittstelle Frequenzwahl-Steuermodul Notruf-Steuermodul |
5 |
| 19 | bis 31.8.02: Nicht verwendet ab 1.9.02: Links vorne umschaltbarer Notspannungsaufroller (W220) Rechts vorne umschaltbarer Notspannungsaufroller (W220) |
5 |
| 19 | Sonderausführung: Kombiinstrument | 7,5 |
| 20 | bis 31.8.02: Kombiinstrument Datenlink-Anschluss ab 1.9.02: Nicht verwendet |
5 |
| 20 | Sonderausführung : Diagnosekabel Verbindungshülse: Kombi – Instrument Datenverbindungsstecker Trennstelle Compact Kabelbaum / Diagnosemodul II, Cockpit – Zwischenstecker Diagnose / taillamp Kabelbaum 16-Pin – Messanschluss Datenverbindungsstecker |
7,5 |
| 21 | bis 31.8.02: Kombiinstrument ab 1.9.02: Nicht verwendet |
5 |
| 21 | Sonderausführung: Kombiinstrument | 7,5 |
| 22 | bis 31.8.02: Kombiinstrument | 5 |
| 22 | Stand 1.9.02: COMAND Bedien-, Anzeige- und Steuereinheit | 15 |
| 22 | Stand 1.9.03; Japan-Version: COMAND-Bedien-, Anzeige- und Steuereinheit Sonderversion: Kombiinstrument |
7,5 |
| 23 | bis 31.8.02: Klimatisierung: AAC [KLA] Steuer- und Betriebsmodul Umwälzpumpe Linkes Duovalve Rechtes Duovalve |
10 |
| 23 | Stand 1.9.02 bis 31.8.03: TV-Tuner Stand 1.9.02: Bedien- und Anzeigeeinheit CD-Player auf der Rückseite mit Wechsler (im Gepäckraum) |
7,5 |
| 24 | bis 31.8.02: Diagnosestecker | 10 |
| 24 | Stand 1.9.02: Audio-Gateway-Steuermodul | 20 |
| 24 | Sonderausführung : Diagnosekabel Verbindungshülse: Kombi – Instrument Datenverbindungsstecker Trennstelle Compact Kabelbaum / Diagnosemodul II, Cockpit – Zwischenstecker Diagnose / taillamp Kabelbaum 16-Pin – Messanschluss Datenverbindungsstecker |
10 |
| 25 | bis 31.8.02: Ab 1.9.02 nicht verwendet : Tonverstärker |
25 |
| 25 | Sonderausführung: Mantelrohrmodul | 10 |
| 26 | bis 31.8.02: Oberes Bedienfeld Steuermodul ab 1.9.02: Nicht verwendet |
10 |
| 27 | Nicht benutzt | – – |
| Relais | ||
| EIN | Relais für Scheibenwischerheizung | |
| B. | Relais für C.15 | |
| C. | Relais für C.15R | |
| D. | Lenksäule vorwärts / rückwärts Einstellrelais 1 | |
| E. | Lenksäule vorwärts / rückwärts Einstellrelais 2 | |
| F. | Hochdruck- und Rückförderpumpenrelais | |
| G | Relais für Scheibenwischerposition 1 und 2 | |
| H. | Relais zum Ein- und Ausschalten des Wischers | |
| ich | Relais zur Einstellung der Lenksäulenhöhe 1 | |
| J. | Relais zur Einstellung der Lenksäulenhöhe 2 | |
| V. | Sonderausführung: Relais der Bremskraftverstärker-Hydraulikeinheit | |
| W. | Sonderausführung: Sicherheitsrelais der Bremskraftverstärker-Hydraulikeinheit |
Sicherungskasten im Motorraum №2
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (rechts).
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums №2
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 28 | Fanfare Hörner Staffel | 15 |
| 29 | Motorelektronik / Fahrgestellrelais | 20 |
| 29 | Sonderausführung: Motorelektronik / Fahrgestellrelais | 10 |
| 30 | Motorelektronik / Fahrgestellrelais | 20 |
| 31 | Luftpumpenrelais | 40 |
| 32 | Luftkompressorrelais | 40 |
| 33 | Umwälzanlage für Heizsysteme | 40 |
| 33 | Sonderausführung: Elektrischer Saugventilator | 60 |
| 34 | bis 31.8.02: Traktionssystem- Steuermodul: Steuermodul für ESP, SPS und BAS (elektronisches Stabilitätsprogramm (ESP), geschwindigkeitsabhängige Servolenkung (SPS), Bremsassistent (BAS)) |
5 |
| 34 | Stand 1.9.02: Traktionssystem- Steuermodul: Steuermodul für ESP, SPS und BAS (elektronisches Stabilitätsprogramm (ESP), geschwindigkeitsabhängige Servolenkung (SPS), Bremsassistent (BAS)) |
10 |
| 35 | bis 31.8.02: Nicht verwendet | – – |
| 35 | Stand 1.9.02: Gültig für Lenkradheizung: Steuergerät DC / DC-Wandler | 15 |
| 35 | Sonderausführung: Heizungssystem Umwälzgerät Gebläseregler Gebläsemotor |
40 |
| 36 | mit Distronic: DTR-Steuermodul | 7,5 |
| 37 | Steuergerät ETC [EGS] Steuergerät des elektronischen Wählhebelmoduls Elektrisches Steuergerät VGS |
15 |
| 38 | USA-Version: Innenraumknopf für den Gepäckraum (KIT) | 5 |
| 39 | Steuergerät für rechte Vordertür | 40 |
| 40 | Mit Xenon-Scheinwerfern: Steuermodul zur Einstellung der Scheinwerferreichweite | 10 |
| 41 | Mit stationärer Heizung: STH-Funkfernbedienungsempfänger STH-Heizeinheit (C215) STH-Heizeinheit oder Heizungsverstärker-Heizeinheit (W220) |
20 |
| 42 | Hilfslufteinheit Relais Sonderausführung: Getriebeöllüftermotorrelais Motoröllüftereinheit : Temperaturschalter (100 ° C) |
20 |
| 43 | Nur Dieselmotor: CDI-Steuermodul Anlasserrelais, Sicherung rechts vorne und Relaismodul Kraftstoffpumpenrelais (nur OM648) |
25 |
| 44 | OM613: CDI-Steuermodul Ansaugkrümmerheizung, Sicherung rechts vorne und Relaismodul |
7,5 |
| 44 | OM628: CDI-Steuermodul Anlasserrelais, rechte vordere Sicherung und Relaismodul Motor- und Wechselstrom-Saugventilator mit integrierter Steuerung Ladelüfter- Umwälzpumpe OM648: CDI-Steuergerät CDI-Relais AAC mit integrierter Steuerung zusätzlicher Lüftermotor |
10 |
| 45 | Nicht benutzt | – – |
| 46 | mit Active-Body-Control (ABC): ABC-Steuermodul mit Luftfederung: AIRmatic mit ADS-Steuermodul |
5 |
| 47 | AAC-Multifunktionssensor Gebläsemotor des Steuergerätekastens Multifunktionssensor für Klimaanlage (gültig für Rechtslenker) Kühlmitteltemperaturschalter (100 ° C) |
10 |
| 47 | Sonderausführung: Multifunktionssensor | 7,5 |
| 48 | M112 / 113; bis 31.8.02: Saugventilator-Steuermodul M137; bis 31.8.02: Motor- und Wechselstrom-Saugventilator mit integrierter Steuerung Sonderausführung: Saugventilator-Steuermodul |
7,5 |
| 49 | Zündspule (T1 / 1) bis (T1 / 8) Kondensator zur Unterdrückung von Funkstörungen |
15 |
| 49 | Sonderausführung: Saugventilator-Steuermodul | 7,5 |
| Relais | ||
| K. | Motorelektronik / Fahrgestellrelais | |
| L. | Anlasserrelais | |
| M. | Nur gültig für Diesel: CDI-Relais | |
| N. | Sekundärluftpumpenrelais | |
| Ö | Luftkompressorrelais | |
| P. | Fanfare Hörner Staffel | |
| V. | Sonderausführung: Relais der Bremskraftverstärker-Hydraulikeinheit | |
| W. | Sonderausführung: Sicherheitsrelais der Bremskraftverstärker-Hydraulikeinheit |
ad vertisements
Zusatzsicherung und Relaiskasten im Motorraum
Es befindet sich rechts vorne im Motorraum.

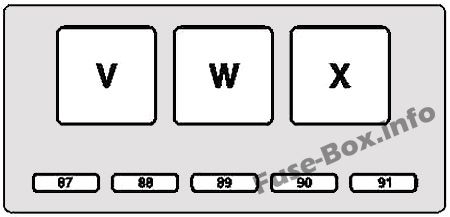

Zusatzsicherung und Relaiskasten im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 87 | Motronic Relais | 20 |
| 88 | Motronic Relais | 20 |
| 89 | Nicht benutzt | – – |
| 90 | Umluftpumpe des Ladeluftkühlers | 10 |
| 91 | Stand 1.9.03: Kraftstoffpumpe | 10 |
| Relais | ||
| V. | Motronic Relais | |
| W. | Ladeluftrelais | |
| X. | Kraftstoffpumpenrelais |
