In diesem Artikel betrachten wir die Mercedes-Benz CL-Klasse (C216) der dritten Generation und die Mercedes-Benz S-Klasse (W221) der fünften Generation, hergestellt von 2006 bis 2014. Hier finden Sie Sicherungskastendiagramme von Mercedes- Benz CL550, CL600, CL63, CL65, S250, S280, S300, S320, S350, S400, S420, S450, S500, S550, S600, S63, S65 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) und 2014) , erhalten Sie Informationen über die Position der Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz CL-Klasse und S-Klasse 2006-2014
Sicherungen für Zigarettenanzünder (Steckdose) in der Mercedes-Benz CL-Klasse / S-Klasse sind die Sicherungen Nr. 117 (hinterer Zigarettenanzünder), 134 (Gepäckraumsteckdose), Nr. 140 (hinterer Zigarettenanzünder / 115-V-Steckdose (ab 2009) )), Nr. 152 (115-V-Steckdose) im hinteren Sicherungskasten und Sicherung Nr. 43 (vorderer Zigarettenanzünder) im Motorraum-Sicherungskasten.
Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm
Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel №1
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 92 | Steuergerät für Vordersitz links | 40 |
| 93 | Steuergerät für Rückhaltesysteme USA-Version: WSS-Steuergerät (Weight Sensing System) |
7.5 |
| 94 | ab 2009: Multifunktionskamera | 5 |
| 95 | – – | – – |
| 96 | Steuergerät Reifendruckkontrolle [RDK] | 5 |
| 97 | W221: Audio / Video-Controller-Steuereinheit (hinteres Unterhaltungssystem) | 7.5 |
| 98 | Unterhaltungssystem hinten: DVD-Player (ab 2009) | 7.5 |
| 99 | ab 2009: COMAND-Anzeige, SPLITVIEW-Anzeige | 7.5 |
| 100 | ab 2009: Steuergerät für Medienschnittstelle | 5 |
| 101 | Unterhaltungssystem hinten: linkes hinteres Display, rechtes hinteres Display | 10 |
| 102 | Steuergerät rechts vorne | 40 |
| 103 | ESP-Steuereinheit | 7.5 |
| 104 | Audio-Tuner-Steuereinheit | 40 |
| 105 | – – | – – |
| 106 | Japanische Version: Steuergerät für elektronische Mauterhebung (ETC) Gültig für Südkorea ab 1.9.10: TV / Tuner-Anschluss Gültig für die Navigation; ab 2009: Navigationsprozessor |
1 |
| 107 | SDAR-Steuereinheit (SIRIUS-Satellitenradio) (W221 von 2009) Digitalradio: Digital Audio Broadcasting-Steuereinheit HD-Radio: High Definition-Tuner-Steuereinheit |
5 |
| 108 | W221: Steuergerät für Klimaanlage hinten | 5 |
| 109 | W221: Zwischenstecker des hinteren Gebläses | 15 |
| 110 | W221: Steuergerät für Multikontur-Rückenlehne hinten links, Steuergerät für Multikontur-Rückenlehne hinten rechts | 7.5 |
| 111 | Hinterer Multikontursitz oder hinteres Unterhaltungssystem (Modell 221): RCP [HBF] -Steuereinheit | 5 |
| 112 | W221; bis 2008: Steuergerät für linke Vordertür, Steuergerät für rechte Vordertür S 400 Hybrid: SAM-Steuergerät vorne mit Sicherung und Relaismodul |
5 |
| 113 | S 400 Hybrid: Steuergerät DC / DC-Wandler | 5 |
Sicherungskasten der Instrumententafel №2 (rechts)
Position des Sicherungskastens
Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel №2
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 70 | C216: Steuergerät für rechte Tür W221: Steuergerät für rechte Vordertür |
40 |
| 71 | Keyless Go Steuergerät | 15 |
| 72 | S 400 Hybrid: Pyrotechnischer Abscheider | 7.5 |
| 73 | Japanische Version: COMAND-Steuereinheit TELE AID-Notrufsystem (ab 2009): Notrufsystem-Steuereinheit |
5 |
| 74 | DC [HDS] -Steuereinheit (Remote Trunk Closing) | 30 |
| 75 | S 400 Hybrid: Steuergerät für Batteriemanagementsystem, Steuergerät für Leistungselektronik | 10 |
| 76 | S 400 Hybrid: Vakuumpumpenrelais (+) | 15 |
| 76 | Gültig für Modell 221 mit Motor 642.8: AdBlue®-Relaisversorgung | – – |
| 77 | Fortschrittliches Soundsystem: Soundverstärker (ab 2009) | 50 |
| 78 | S 65 AMG mit Motor 275: Zusätzliches Lüfterrelais (ab 2009) Gültig für Modell 221 mit Motor 642.8: AdBlue®-Relaisversorgung (ab 2009) |
25 |
| 78 | S 400 Hybrid, CL 63 AMG mit Motor 157, 278: Umluftpumpe für Ladeluftkühler (ab 2009) | 15 |
| 79 | Alarmsignalhorn mit zusätzlicher Batterie | 7.5 |
| 80 | C216: Steuergerät für linke Tür W221: Steuergerät für linke vordere Tür |
40 |
| 81 | C216: Steuergerät hinten | 30 |
| 81 | W221: Steuergerät für linke hintere Tür | 40 |
| 82 | C216: Steuergerät hinten | 30 |
| 82 | W221: Steuergerät für linke hintere Tür | 40 |
| 83 | Intelligentes Servomodul für DIRECT SELECT | 30 |
| 84 | Fortschrittliches Soundsystem: Digitaler Soundprozessor (ab 2009) | 20 |
| 85 | Gültig für AMG: Beleuchtete Einstiegsleisten (ab 2009) | 10 |
| 86 | – – | – – |
| 87 | – – | – – |
| 88 | – – | – – |
| 89 | – – | – – |
| 90 | Stationäre Heizung: STH-Heizeinheit (C216), STH- oder HB-Heizeinheit (W221) | 20 |
| 91 | Stationäre Heizung: STH-Funkfernbedienungsempfänger S 400 Hybrid: Vordere SAM-Steuereinheit mit Sicherung und Relaismodul |
5 |
Sicherungskasten hinten

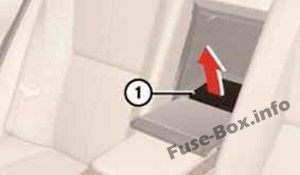

Position des Sicherungskastens
Es befindet sich zwischen den Rücksitzen.
Klappen Sie die Mittelarmlehne nach unten, öffnen Sie die Abdeckung hinter der Mittelarmlehne und ziehen Sie die Abdeckung 1 in Pfeilrichtung nach vorne.

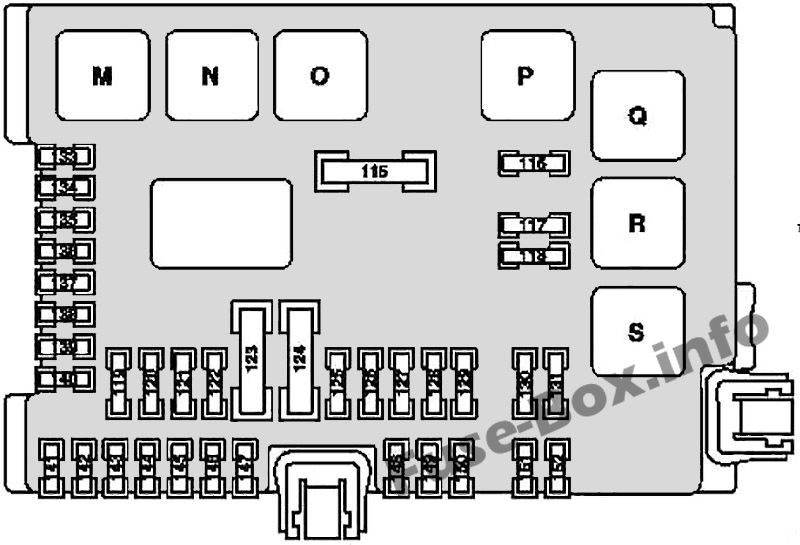

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im hinteren Sicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 115 | Heizbare Heckscheibe | 50 |
| 116 | Gültig für Motor 157, 275, 278: Umluftpumpe für Ladeluftkühler Gültig für Motor 156: Umwälzpumpe für Motorkühlmittel S 400 Hybrid: Umwälzpumpe für Leistungselektronik 2 |
10 |
| 117 | Zigarrenanzünder hinten | 15 |
| 118 | Gültig für Motor 272, 273, 642: Kraftstoffpumpe (bis 2008) Gültig für Modell 221 mit Motor 629, 642: Kraftstoffpumpe (ab 2009) |
30 |
| 118 | S 400 Hybrid: Leistungselektronik-Umwälzpumpe 1 Gültig für Modell 642.8 und Motor 651 ab 1.6.11: Kältemittelkompressor mit Magnet |
15 |
| 119 | Zentrale Bedieneinheit vorne | 7.5 |
| 120 | – – | – – |
| 121 | Audio-Tuner-Steuereinheit | 10 |
| 122 | COMAND-Steuereinheit | 7.5 |
| 123 | W221: Reversibler Notspannungsaufroller vorne rechts | 40 |
| 124 | W221: Umkehrbarer Notspannungsaufroller vorne links | 40 |
| 125 | bis 31.5.09: VCS-Steuereinheit (Voice Control System) | 5 |
| 126 | Steuergerät für Overhead-Bedienfeld | 25 |
| 127 | Lendenpumpe (ab 2009) Multikontursitz-Pneumatikpumpe (linke / rechte vordere Multikontursitze) Pneumatikpumpe zur dynamischen Sitzsteuerung (linker und rechter dynamischer Multikontursitz) |
30 |
| 128 | Gültig für Motor 275 (bis 2008): Kraftstoffpumpensteuergerät Gültig für Motor 156, 157, 272, 273, 275, 276, 278, 642 (ab 2009): Kraftstoffpumpensteuergerät |
25 |
| 129 | bis 2008: Steuergerät für Overhead-Bedienfeld (Kipp- / Schiebedach aus elektrischem Glas) ab 2009: Steuergerät UPCI (Universal Portable Cell Phone Interface) |
25 |
| 130 | Steuergerät für elektrische Feststellbremse | 30 |
| 131 | Heckscheibenantennenverstärkermodul | 7.5 |
| 133 | Anhängererkennungssteuergerät Rückfahrkamera (Stand 1.9.10) |
15 |
| 134 | Gepäckraumsteckdose | 15 |
| 135 | Park Assistent; bis 2008: Radarsensor-Steuereinheit (SGR) Vordere Kurzstrecken-Radarsensoreinheit Hintere Kurzstrecken-Radarsensoreinheit DISTRONIC PLUS bis 31.8.10 oder Blind Spot Assist oder Adaptive Tempomat Plus Light: Radarsensoren-Steuereinheit (SGR) (ab 2009) ) PARKTRONISCHER oder exklusiver Einparkassistent: PTS-Steuergerät |
7.5 |
| 136 | Gültig für Modell 221 mit Motor 642.8: AdBlue®-Steuergerät | 7.5 |
| 137 | Rückfahrkamera (Stand 1.9.10) | 7.5 |
| 138 | Navigationsprozessor (ab 2009) (bis 31.8.10) Steuergerät für Notrufsystem (ab 2009) Japanische Version: TV / Tuner-Anschluss (ab 2009) |
5 |
| 139 | Kühlbox für die hintere Rückenlehne | 15 |
| 140 | Zigarrenanzünder hinten mit Aschenbecher-Beleuchtungsstecker 115 V-Steckdose (ab 2009) |
15 |
| 141 | Steuergerät für Rückfahrkamera | 5 |
| 142 | Steuergerät Parktronic System (PTS) Distronic Plus: Radarsensor-Steuergerät (SGR) Gültig ab 1.9.10 für DISTRONIC PLUS und Active Blind Spot Assist oder Active Lane Keeping Assist: Steuergerät für Video- und Radarsensorsystem |
7.5 |
| 143 | Steuergerät für Rücksitze | 25 |
| 144 | Steuergerät für Rücksitze | 25 |
| 145 | Steuergerät für Anhängererkennung (bis 2008) Anhängerkupplungsbuchse (13-polig) (ab 2009) |
20 |
| 146 | Anhängererkennungssteuergerät | 25 |
| 147 | bis 2008: TLC [HDS] Steuergerät (Remote Trunk Closing) | 30 |
| 148 | bis 2008: Steuergerät für universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) | 7.5 |
| 148 | ab 2009: Panorama-Schiebedachschaltung 30 | 25 |
| 149 | bis 2008: Steuergerät für Sprachsteuerungssystem (VCS [SBS]) | 5 |
| 149 | ab 2009: Panorama-Schiebedach-Steuermodul | 25 |
| 150 | TV-Kombinations-Tuner (analog / digital) Japanische Version: TV / Tuner-Anschluss (ab 2009) |
7.5 |
| 151 | W221; bis 2008: Steuergerät für elektrische Feststellbremse | 25 |
| 151 | W221; ab 2009: Anhängererkennungssteuergerät | 20 |
| 152 | W221: Heckscheibenantennenverstärkermodul | 7.5 |
| 152 | 115-V-Steckdose: Steuergerät für DC / AC-Wandler | 25 |
| Relais | ||
| M. | Klemme 15 Relais | |
| N. | Klemme 15R Relais | |
| Ö | Steckdosenrelais | |
| P. | Beheiztes Heckscheibenrelais | |
| Q. | Gültig für Motor 156, 157, 275, 278, 629: Umwälzpumpenrelais S 400 Hybrid: Gültig für Modell 221.095 / 195: Leistungselektronik-Umwälzpumpenrelais 2 |
|
| R. | Zigarettenanzünderrelais | |
| S. | Kraftstoffpumpenrelais Gültig für Motor 642.8 und Motor 651 ab 1.6.11: Anschluss über die Kraftstoffpumpe: Magnetkupplung des Kältemittelkompressors S 400 Hybrid: Relais 1 der Umwälzpumpe der Leistungselektronik |
Sicherungskasten im Motorraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links am linken oder rechts am rechten).
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Sicherungskasten des Motorraums
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 20 | Gültig für Motor 629, 642, 651: CDI-Steuergerät Gültig für Motoren 156, 157, 272, 273, 275, 276, 278: ME-SFI [ME] -Steuergerät |
10 |
| 21 | Gültig für Motoren 156, 157, 272, 273, 275, 276, 278: Anschlusshülse Klemme 87 ml i Gültig für Modell 221 mit Motor 629 und Motor 642: CDI-Steuergerät Kraftstoffpumpenrelais Gültig für Modell 221 mit Motor 651: Mengensteuerung Ventil |
20 |
| 22 | Gültig für Motoren 156, 157, 272, 273, 276, 278: Anschlusshülse Klemme 87 | 15 |
| 23 | bis 2008: Anschlusshülse Klemme 87 Gültig für Motor 275 (Modell 216): Anschlusshülse Klemme 87 M1 i Gültig für Motor 273 (Modell 216): Anschlusshülse Klemme 87 M2e Gültig für Motor 272, 273 (Modell 221): Klemme 87M2i Anschlusshülse Gültig für Motor 642: Anschluss 87 Anschlusshülse ab 2009: |
20 |
| 24 | Gültig für Motoren 157, 272, 273, 276, 278: Anschlusshülse Klemme 87Mle Gültig für Motor 642: CDI-Steuergerät |
25 |
| 25 | Kombiinstrument | 7.5 |
| 26 | Linke vordere Lampeneinheit | 10 |
| 27 | Rechte vordere Lampeneinheit | 10 |
| 28 | Gültig für Motor 275: EGS-Steuergerät Gültig ohne Motor 275: Vollintegriertes Getriebesteuergerät (VGS) |
7.5 |
| 29 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 5 |
| 30 | Gültig für Motor 629, 642, 651: CDI-Steuergerät Gültig für Motoren 156, 157, 272, 273, 275, 276, 278: ME-SFI [ME] -Steuergerät Kraftstoffpumpen-Steuergerät |
7.5 |
| 31 | S 400 Hybrid: Elektrischer Kältemittelkompressor | 5 |
| 32 | Gültig für Modell mit ECO-Start / Stopp-Funktion: Getriebeöl-Hilfspumpensteuergerät S 400 Hybrid: Getriebeöl-Hilfspumpensteuergerät |
15 |
| 33 | Gültig ab 1.9.10 ohne Modell S 400 Hybrid: ESP-Steuergerät S 400 Hybrid: Steuergerät für Batteriemanagementsystem Steuergerät für DC / DC-Wandler Steuergerät für Leistungselektronik |
5 |
| 34 | S 400 Hybrid: Steuergerät für regeneratives Bremssystem | 5 |
| 35 | Steuergerät für elektrische Feststellbremse | 5 |
| 36 | Datenverbindungsstecker (Pin 16) | 10 |
| 37 | Für EIS-Steuergerät | 7.5 |
| 38 | Zentrale Gateway-Steuereinheit | 7.5 |
| 39 | Kombiinstrument | 7.5 |
| 40 | Oberes Bedienfeld | 7.5 |
| 41 | Slave-Wischermotor | 30 |
| 42 | Hauptwischermotor | 30 |
| 43 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 44 | – – | – – |
| 45 | S 400 Hybrid: Leistungselektronik-Umwälzpumpe 1 | 5 |
| 46 | W221 mit aktiver Körpersteuerung (ABC), Modell 216: ABC-Steuereinheit W221 ohne aktive Körpersteuerung (ABC): AIRmatic mit ADS-Steuereinheit |
15 |
| 47 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul Lenksäulen-Auf- / Ab-Motor |
15 |
| 48 | bis 2008: Vorderes SAM-Steuergerät mit Sicherungs- und Relaismodul
ab 2009: Lenksäulen-Ein / Aus-Motor |
15 |
| 49 | Lenksäulenmodul | 10 |
| 50 | AAC [KLA] Steuereinheit | 15 |
| 51 | bis 2008: COMAND-Anzeige | 7.5 |
| 51 | ab 2009: COMAND-Anzeige SPLITVIEW-Anzeige |
5 |
| 52A | W221: Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 52B | W221, C216: Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 53 | – – | – – |
| 54 | AC-Luftumwälzgerät | 40 |
| 55 | Gültig für Benzinmotor: Elektrische Luftpumpe | 60 |
| 56 | W221 ohne Active Body Contro (ABC): AIRmatische Kompressoreinheit | 40 |
| 57 | bis 2008: Wischerpark-Positionsheizung | 40 |
| 57 | ab 2009: Wischerpark-Positionsheizung | 30 |
| 60 | ab 2009: Elektrohydraulische Servolenkung | 5 |
| 61 | C216; W221 – ab 2009: Steuergerät für Rückhaltesysteme | 7.5 |
| 61 | W221; bis 2008: Steuergerät für Rückhaltesysteme | 10 |
| 62 | Steuergerät Night View Assist | 5 |
| 63 | Gültig für Modell 221 mit Motor 629 und Motor 642 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement | 15 |
| 64 | W221 ab 1.9.06: Fahrer-NECK-PRO-Kopfstützenmagnet, Beifahrer-NECK-PRO-Kopfstützenmagnet | 7.5 |
| 64 | W221 ab ’09: Fahrer-NECK-PRO-Kopfstützenmagnet, Beifahrer-NECK-PRO-Kopfstützenmagnet | 10 |
| 65 | Gültig ab 1.6.09: 12 Volt Stecker im Handschuhfach | 15 |
| 66 | DTR-Steuereinheit (Distronic oder Distronic Plus) | 7.5 |
| Relais | ||
| EIN | Luftpumpenrelais | |
| B. | Luftfederkompressor Relais | |
| C. | Klemme 87 Relais, Motor | |
| D. | Klemme 15 Relais | |
| E. | Klemme 87 Relais, Fahrgestell | |
| F. | Fanfare Horn Relais | |
| G | Klemme 15R Relais | |
| H. | Stromkreis 50 Relais, Anlasser | |
| J. | Stromkreis 15 Relais, Anlasser | |
| K. | Relais für Scheibenwischerheizung |
ad vertisements

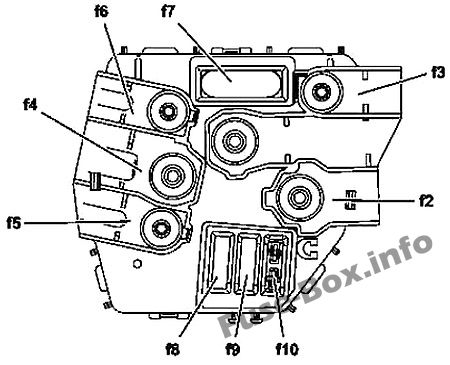

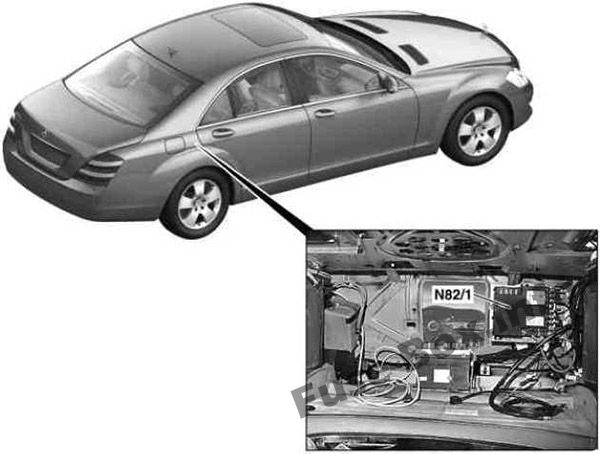

Motor-Vorsicherungskasten
Bis 2008
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Anlasser | 400 |
| 2 | Nicht gültig für Motor 642: Lichtmaschine Gültig für Motor 642: Lichtmaschine |
150/200 |
| 3 | – – | 150 |
| 4 | AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 150 |
| 5 | Gültig für Motor 642: PTC-Heizungsverstärker | 200 |
| 6 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 200 |
| 7 | ESP-Steuereinheit | 40 |
| 8 | ESP-Steuereinheit | 25 |
| 9 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 20 |
| 10 | Steuergerät für Fahrzeugstromversorgung | 7.5 |
Ab 2009
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 3 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 150 |
| 4 | ECO Start / Stopp-Funktion: ECO Start / Stopp-Funktionsrelais S 400 Hybrid: DC / DC-Wandler-Steuergerät Beheizte Windschutzscheibe: Beheiztes Windschutzscheiben-Steuergerät |
150 |
| 5 | Gültig für Modell 221 (Elektrische Vorinstallation für Mietfahrzeuge): Spezialfahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) | 125 |
| 5 | S 400 Hybrid: Vakuumpumpe | 40 |
| 6 | Sicherungskasten des rechten Armaturenbretts | 80 |
| 7 | Gültig für Modell 221 mit Motor 629, 642, 651: PTC-Heizungsverstärker Gültig für Modell 221 (Elektrische Vorinstallation für Mietfahrzeuge): Spezialfahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) |
150 |
| 8 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 80 |
| 9 | Sicherungskasten des linken Armaturenbretts | 80 |
| 10 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 150 |
ad vertisements
Innensicherungskasten
Bis 2008
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Front-Sicherungskasten (über integrierte Pyrofuse der elektrischen Netzleitung) | |
| 2 | Beheizte Windschutzscheibensteuereinheit | 125 |
| 3 | Sicherungskasten der rechten Instrumententafel | 80 |
| 4 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 200 |
| 5 | Spezielles Fahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) | 100 |
| 6 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 150 |
| 7 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 100 |
| 8 | Sicherungskasten der linken Instrumententafel | 80 |
| 9 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 5 |
| 10 | C216: Steuergerät für Notrufsystem | 5 |
Ab 2009
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 2 | Generator | 400 |
| 3 | Elektrohydraulische Servolenkung Gültig für Modell 221 mit Motor 629, 642: Glühzeit-Endstufe |
150 |
| 4 | Prefuse-Innenkasten (nicht abgesichert) | – – |
| 5 | AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 100 |
| 6 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 150 |
| 7 | ESP-Steuergerät S 400 Hybrid: Steuergerät für regeneratives Bremssystem |
40 |
| 8 | ESP-Steuergerät S 400 Hybrid: Steuergerät für regeneratives Bremssystem |
25 |
| 9 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 25 |
| 10 | Schonen | – – |
AdBlue-Sicherungsblock
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| EIN | AdBlue-Steuereinheit | 7.5 |
| B. | Heizkreis 1 | 20 |
| C. | Heizkreis 2 | 20 |
| D. | Schonen | – – |
