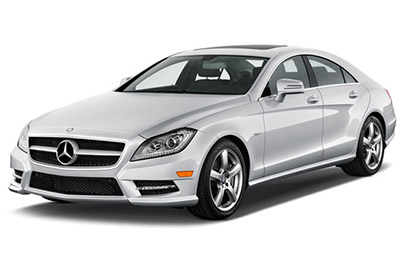

In diesem Artikel betrachten wir die Mercedes-Benz CLS-Klasse der zweiten Generation (W218, X218), die von 2010 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Mercedes-Benz CLS220, CLS250, CLS350, CLS400, CLS500, CLS63 In den Jahren 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 erhalten Sie Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz CLS-Klasse 2011-2018
Sicherungen für Zigarettenanzünder (Steckdose) in der Mercedes-Benz CLS-Klasse sind die Sicherung Nr. 9 (Mittelkonsolenbuchse) im Motorraum-Sicherungskasten und die Sicherungen Nr. 71 (vordere Innenbuchse), Nr. 72 (Laderaumbuchse). # 76 (Buchse der hinteren Mittelkonsole) im Sicherungskasten des Gepäckraums.

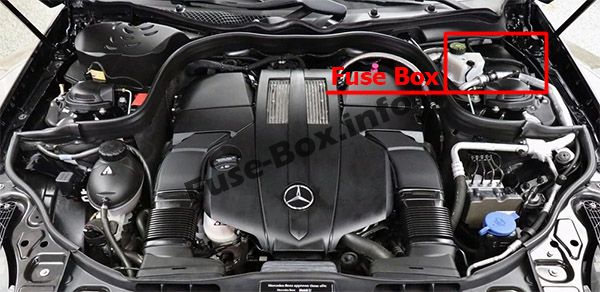

Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links)

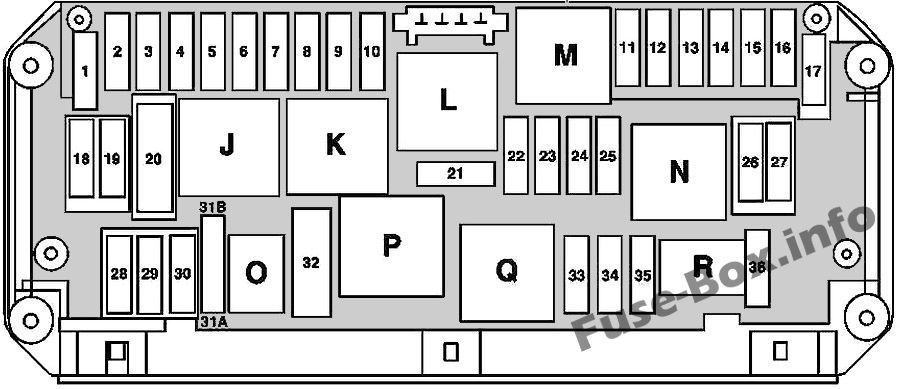

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Steuergerät für das elektronische Stabilitätsprogramm Premium- Steuergerät für das elektronische Stabilitätsprogramm Gebläsemotor Gebläseregler |
25 |
| 2 | Steuergerät für linke Vordertür | 30 |
| 3 | Steuergerät für rechte Vordertür | 30 |
| 4 | Gültig mit Motor 157: Steuergerät für Kraftstoffsystem | 20 |
| 5 | Kombiinstrument SAM-Steuergerät hinten mit Sicherung und Relaismodul Schalter für Außenbeleuchtung |
7.5 |
| 6 | Gültig für Dieselmotor: CDI-Steuergerät Gültig für Benzinmotor: ME-SFI-Steuergerät |
10 |
| 7 | Starterrelais 50 Relais | 20 |
| 8 | Steuergerät für zusätzliches Rückhaltesystem | 7.5 |
| 9 | Mittelkonsolenbuchse | 15 |
| 10 | Wischermotor über Wischerparkposition Heizungsrelais Switched: Wischerparkposition Heizung |
30 |
| 11 | Audio / COMAND-Anzeige Audio / COMAND-Bedienfeld |
7.5 |
| 12 | Klimaautomatik und Bedieneinheit Oberes Bedienfeld Steuergerät Getriebemodus-Taste Automatikgetriebetaste Gruppe |
7.5 |
| 13 | Steuergerät für Lenksäulenrohrmodul Multifunktionskamera Stereo-Multifunktionskamera |
7.5 |
| 14 | Steuergerät für das elektronische Stabilitätsprogramm Premium- Steuergerät für das elektronische Stabilitätsprogramm |
7.5 |
| 15 | Steuergerät für zusätzliches Rückhaltesystem | 7.5 |
| 16 | Gültig mit Motor 157: DIRECT SELECT INTERFACE | 5 |
| 17 | Elektrisches Glas-Kipp- / Schiebedach: Steuergerät über Kopf | 30 |
| 18 | Analoge Uhr Backup-Relais |
7.5 |
| 19 | Steuergerät für elektronisches Zündschloss | 20 |
| 20 | Steuergerät für das elektronische Stabilitätsprogramm Premium- Steuergerät für das elektronische Stabilitätsprogramm |
40 |
| 21 | Bremslichtschalter Schalter für Handschuhfachleuchte Erkennung des besetzten Beifahrersitzes und Steuergerät ACSR Weight Sensing System (WSS) |
7.5 |
| 22 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung Gültig für Dieselmotor: CDI-Steuergerät Anschlusshülse, Stromkreis 87 Gültig für Benzinmotor: ME-SFI-Steuergerät Anschlusshülse, Stromkreis 87 M2e Gültig für Motor 276: Stellantrieb für Kühlerblenden |
15 |
| 23 | Gültig für Benzinmotor: Anschlusshülse, Stromkreis 87 M1i Gültig für Dieselmotor: CDI-Steuergerät Anschlusshülse, Stromkreis 87 |
20 |
| 24 | Gültig für Dieselmotor: Anschlusshülse, Stromkreis 87 Gültig für Motor 157, 276, 278: Anschlusshülse, Stromkreis 87 M1e |
15 |
| 25 | Gültig für Dieselmotor: Sauerstoffsensor vor dem Katalysator Gültig für Benzinmotor: Steuergerät ME-SFI |
15 |
| 26 | Radio Radio mit Autopilotsystem COMAND-Steuereinheit |
20 |
| 27 | Gültig für Benzinmotor: ME-SFI-Steuergerät Gültig für Dieselmotor: CDI-Steuergerät Elektronisches Zündschloss-Steuergerät |
7.5 |
| 28 | Kombiinstrument | 7.5 |
| 29 | Rechte vordere Lampeneinheit | 10 |
| 30 | Linke vordere Lampeneinheit | 10 |
| 31A | Durch das Hupenrelais geschaltet: Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 31B | Durch das Hupenrelais geschaltet: Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 32 | Sekundärluft-Einspritzrelais | – – |
| 33 | Voll integrierte Getriebesteuereinheit | 10 |
| 34 | Steuergerät für Kraftstoffsystem | 7.5 |
| 35 | Schonen | – – |
| 36 | Steuergerät Night View Assist DISTRONIC elektrische Steuereinheit |
7.5 |
| Relais | ||
| J. | Stromkreis 15 Relais | |
| K. | Klemme 15R Relais | |
| L. | Relais für Scheibenwischerheizung | |
| M. | Starterrelais 50 Relais | |
| N. | Relais Motorstromkreis 87 | |
| Ö | Hupenrelais | |
| P. | Schonen | |
| Q. | Backup-Relais | |
| R. | Relais für Fahrgestellschaltung 87 |
Sicherungskasten im Gepäckraum

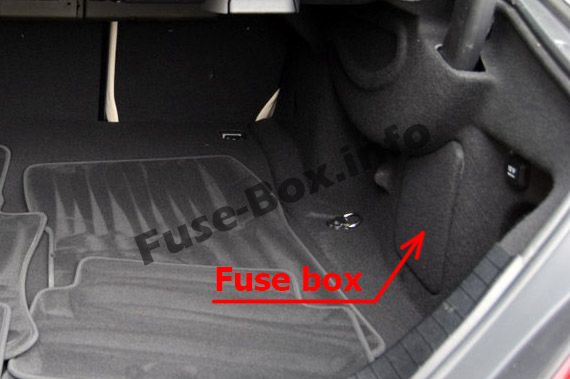

Position des Sicherungskastens
Es befindet sich auf der rechten Seite des Gepäckraums hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und des Relais im Kofferraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 37 | Fahrersitz NECK-PRO Kopfstützenmagnet Beifahrersitz NECK-PRO Kopfstützenmagnet |
7.5 |
| 38 | Schießbremse: Verbunden über Heckscheibenwischerrelais: Heckklappenwischermotor | 15 |
| 39 | Gültig für Fahrzeuge mit Linkslenkung: Steuergerät für linke hintere Tür Gültig für Fahrzeuge mit Rechtslenkung: Steuergerät für linke vordere Tür |
30 |
| 40 | Schonen | – – |
| 41 | Gültig für Fahrzeuge mit Linkslenkung: Steuergerät für die rechte Vordertür Gültig für Fahrzeuge mit Rechtslenkung: Steuergerät für die rechte Hintertür |
30 |
| 42 | Steuergerät für Kraftstoffsystem | 25 |
| 43 | Gültig bis 31.08.2014: Kommunikationsmodul für Telematikdienste (Live Traffic Information) Gültig ab 01.09.2014: Steuergerät für Reifendrucküberwachung |
7.5 |
| 44 | Einstellschalter für den Beifahrersitz | 30 |
| 45 | Einstellschalter für den Fahrersitz | 30 |
| 46 | Alarmsirene ( Innenüberwachung) Steuergerät für Innenschutz und Abschleppschutz (Innenüberwachung ) Coupé: Antennenverstärker M 1, AM, CL [ZV] und KEYLESS-GO Schießbremse : Heckscheibenantennenverstärker 1 Gültig mit Motor 157, 276 Version 278 und USA: Relais für Kühlmittelumwälzpumpe |
7.5 |
| 47 | Schonen | – – |
| 48 | Schonen | – – |
| 49 | Coupé: Durch das Heckscheibenheizungsrelais geschaltet: Heckscheibenheizung Schießbremse : Durch das Heckscheibenheizungsrelais geschaltet: Heckscheibenantennenverstärker 1 |
40 |
| 50 | Reversibler Notspannungsaufroller vorne rechts | 50 |
| 51 | Reversibler Notspannungsaufroller vorne links | 50 |
| 52 | Schonen | – – |
| 53 | Anhängererkennungssteuergerät | 30 |
| 54 | Anhängererkennungssteuergerät | 15 |
| 55 | Schonen | – – |
| 56 | Anhängersteckdose | 15 |
| 57 | Anhängererkennungssteuergerät | 25 |
| 58 | Anhängererkennungssteuergerät | 25 |
| 59 | DISTRONIC (DTR) -Sensor für den linken vorderen Stoßfänger DISTRONIC (DTR) -Sensor für den rechten vorderen Stoßfänger Radarsensor für den linken hinteren Stoßfänger (Active Blind Spot Assist) Radarsensor für den rechten hinteren Stoßfänger (Active Blind Spot Assist) Intelligenter Radarsensor für den linken hinteren Stoßfänger (Blind Spot Assist) Intelligent Radarsensor für rechte hintere Stoßstange (Blind Spot Assist) |
7.5 |
| 60 | Multikonturensitz-Pneumatikpumpe | 7.5 |
| 60 | Aktive Multikontursitz-Pneumatikpumpe | 30 |
| 61 | Coupé: Steuergerät für Kofferraumdeckelsteuerung (KDS) Schießbremse: Steuergerät für Heckklappe |
40 |
| 62 | Steuergerät für Fahrersitz | 25 |
| 63 | Steuergerät für Rücksitzheizung | 25 |
| 64 | Steuergerät für Beifahrersitz | 25 |
| 65 | Bis 31.05.2012: Steuergerät für Lenkradheizung Stand 01.06.2012: Steuergerät für Lenksäulenrohrmodul |
7.5 |
| 66 | Gebläsemotor hinten | 7.5 |
| 67 | Steuergerät für Soundsystemverstärker | 40 |
| 68 | AIRmatic Steuergerät | 15 |
| 69 | Bassverstärker hinten | 25 |
| 70 | Steuergerät für Reifendrucküberwachung Gültig ab 01.09.2014 mit Motor 157, 276, 278 ohne USA-Version: Relais für Kühlmittelumwälzpumpe |
5 |
| 71 | Fahrzeuginnenbuchse vorne | 15 |
| 72 | Laderaumsteckdose | 15 |
| 73 | Gültig mit Motor 157: Steuergerät für Getriebemodus Stationäre Heizung: Funkfernbedienungsempfänger für stationäre Heizung |
5 |
| 74 | KEYLESS-GO Steuergerät Gültig ab 01.09.2014: Linke Frontleuchteneinheit , Rechte Frontleuchteneinheit |
15 |
| 75 | Stationäre Heizeinheit Gültig ab 01.09.2014: Linke Frontlampeneinheit, Rechte Frontlampeneinheit |
20 |
| 76 | Buchse der hinteren Mittelkonsole | 15 |
| 77 | Steuergerät für Gewichtssensorsystem (WSS) Navigationsprozessor |
7.5 |
| 78 | Steuergerät für Medienschnittstelle | 7.5 |
| 79 | Steuergerät für Video- und Radarsensorsystem Gültig ab 01.09.2014 mit Fahrassistenzpaket Plus: Steuergerät für Radarsensoren, Steuergerät für Fahrgestell-Gateway |
5 |
| 80 | Steuergerät für Parksystem | 5 |
| 81 | Antennenverstärker / Kompensator des Mobiltelefonsystems Elektrischer Anschluss des Mobiltelefons |
5 |
| 82 | Lüfterregler für Lüftung des linken Vordersitzes Lüfterregler für den rechten Vordersitz |
7.5 |
| 83 | Rückfahrkamera Navigationsprozessor Steuergerät für Notrufsystem |
7.5 |
| 84 | Steuergerät für Rückfahrkamera Netzteilmodul für Rückfahrkamera Steuergerät für Rückfahrkamera SDAR / High Definition-Tuner Digital Audio Broadcasting-Steuereinheit |
5 |
| 85 | TV-Tuner (analog / digital) Digitaler TV-Tuner |
7.5 |
| 86 | Schonen | – – |
| 87 | Steuergerät für Notrufsystem Gültig bis 31.08.2014 mit Motor 157, 276, 278 ohne USA-Version: Kühlmittelumwälzpumpenrelais Gültig bis 31.05.2016 mit Live-Verkehrsinformationen oder eCall Europe-Notrufsystem: Kommunikationsmodul für Telematikdienste Gültig ab 01.06 .2016: HERMES-Steuergerät Gültig ab 01.06.2016 mit Komforttelefonie und Fernbedienung für stationäre Heizung: Antennenumschalter für Telefon und stationäre Heizung |
7.5 |
| 88 | Intelligentes Servomodul für DIRECT SELECT | 15 |
| 89 | Steuergerät für Anhängererkennung Gültig bei Motor 157: Steuergerät für Kraftstoffsystem |
30 |
| 90 | Schonen | – – |
| 91 | Schonen | – – |
| 92 | KEYLESS-GO Steuergerät | 15 |
| Relais | ||
| EIN | Stromkreis 15 Relais | |
| B. | Stromkreis 15R Relais (1) | |
| C. | Beheiztes Heckscheibenrelais | |
| D. | Gültig für Dieselmotor: Kraftstoffpumpenrelais | |
| E. | Schießbremse: Scheibenwischerrelais der Heckklappe Elektrisch einstellbares Vordersitz-Speicherpaket: Sitzverstellrelais |
|
| G | Stromkreis 15R Relais (2) |
ad vertisements

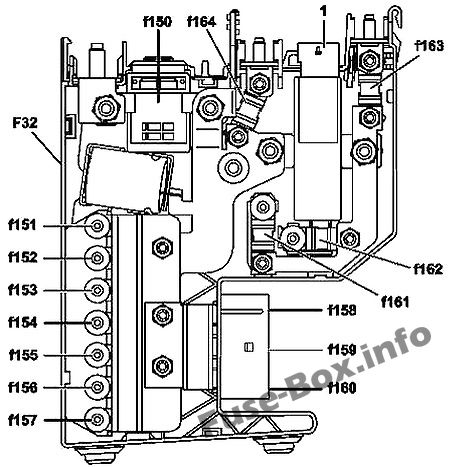

Vorderer Vorsicherungskasten
Ohne ECO Start / Stopp
Mit ECO Start / Stopp
Vorderer Vorsicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 150 | ECO Start / Stopp-Funktion: Pyrofuse 150 | – – |
| 151 | Steuergerät für elektrische Servolenkung | 60 |
| 152 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 60 |
| 153 | Schonen | 100 |
| 154 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung (M4 / 7) | 100 |
| 155 | Gültig für Dieselmotor: PTC-Heizungsverstärker | 150 |
| 156 | Schonen | – – |
| 157 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 150 |
| 158 | Gültig für Fahrzeuge mit Linkslenkung : Gebläseregler Gültig für Fahrzeuge mit Rechtslenkung ohne DISTRONIC PLUS oder ohne Motor 157: Steuergerät für das elektronische Stabilitätsprogramm Gültig für Fahrzeuge mit Rechtslenkung mit DISTRONIC PLUS oder mit Motor 157: Premium-Steuerung für das elektronische Stabilitätsprogramm Einheit |
50 |
| 159 | Gültig für Fahrzeuge mit Rechtslenkung ohne DISTRONIC PLUS oder ohne Motor 157: Steuergerät für elektronisches Stabilitätsprogramm Gültig für Fahrzeuge mit Rechtslenkung mit DISTRONIC PLUS oder mit Motor 157: Steuergerät für elektronisches Premium-Stabilitätsprogramm |
50 |
| 160 | AIRmatisches Relais | 60 |
| 161 | Schonen | – – |
| 162 | Vordere SAM-Steuereinheit mit Sicherungs- und Relaismodul | 100 |
| 163 | Ohne ECO-Start / Stopp-Funktion: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 150 |
| 164 | Ohne ECO-Start / Stopp: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 100 |
ad vertisements
Relais für Kühlmittelumwälzpumpe
AIRMATISCHES Relais
Die Sicherung der Instrumententafel
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| F1 / 1 | Schützt die Verbindung zwischen der Zusatzbatterie und dem elektronischen Zündschloss-Steuergerät und dem vorderen SAM-Steuergerät (für Motor 276 ab 01.09.2014 oder mit Motor 274) | 5 |
Zusätzliches Batterierelais und Sicherung
| № | Sicherungsfunktion |
|---|---|
| F96 | Zusätzliche Batteriekreis 30 Sicherung |
| K114 | ECO Start / Stopp-Funktion zusätzliches Batterierelais |
