In diesem Artikel betrachten wir die Mercedes-Benz CLS-Klasse (W219) der ersten Generation, die von 2004 bis 2010 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Mercedes-Benz CLS280, CLS300, CLS320, CLS350, CLS500, CLS55, CLS63 In den Jahren 2004, 2005, 2006, 2007, 2008, 2009 und 2010 erhalten Sie Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Mercedes-Benz CLS-Klasse 2004-2010
Sicherungen für Zigarettenanzünder (Steckdose) in der Mercedes-Benz CLS-Klasse sind die Sicherungen Nr. 12 (Gepäckraumsteckdose), Nr. 13 (Innensteckdose) im Sicherungskasten für Gepäckraum und Sicherungen Nr. 54a, Nr. 54b (Zigarettenanzünder). im Sicherungskasten des Motorraums.
Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm

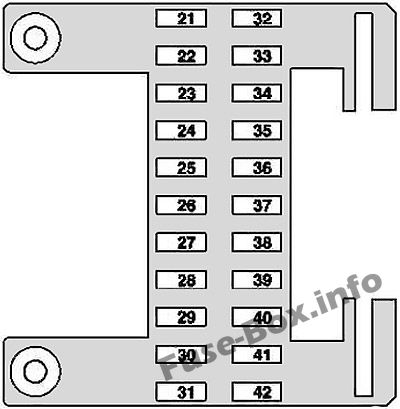

Zuordnung der Sicherungen in der Instrumententafel
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 21 | Steuergerät rechts hinten | 30 |
| 22 | Steuergerät für rechte Vordertür | 30 |
| 23 | Steuergerät für beifahrerseitige Vordersitzverstellung mit Speicher | 30 |
| 24 | Heckmodul Keyless Go-Steuergerät Linke hintere Tür Keyless Go-Steuergerät Rechte hintere Tür Keyless Go-Steuergerät |
25 |
| 25 | Stationäre Heizeinheit (STH) | 20 |
| 25 | Zusätzlich über Polyswitch-Sicherung für stationäre Heizung abgesichert: STH-Funkfernbedienungsempfänger | 5 |
| 26 | CD-Wechsler | 7.5 |
| 27 | Schonen | – – |
| 28 | Radio | 15 |
| 28 | Funkbedienfeld und Navigationseinheit COMAND Bedien-, Anzeige- und Steuereinheit |
5 |
| 29 | Lenksäulenmodul Drehschalter EIS [EZS] Steuereinheit |
7.5 |
| 30 | Datenübertragungsstecker | 7.5 |
| 31 | Steuergerät des oberen Bedienfelds Abschaltrelais für unterbrechbare Lasten (bis 2007) |
5 |
| 32 | Steuergerät für linke hintere Tür | 30 |
| 33 | Steuergerät für linke Vordertür | 30 |
| 34 | Steuergerät für die Einstellung des Vordersitzes auf der Fahrerseite mit Speicher | 30 |
| 35 | Steuergerät WSS (Weight Sensing System) | 5 |
| 36 | HS [SIH] und Sitzbelüftungssteuergerät Rechte SAM-Steuereinheit |
25 |
| 37 | AIRmatic mit ADS-Steuereinheit | 15 |
| 38 | NECK-PRO Kopfstützenrelais | 7.5 |
| 39 | Steuergerät senken | 5 |
| 40 | HS [SIH] und Sitzbelüftungssteuergerät | 10 |
| 41 | Zentrale Gateway-Steuereinheit | 5 |
| 42 | Steuergerät ME-SFI [ME] Fahrerseitiges SAM-Steuergerät mit Sicherungs- und Relaismodul |
7.5 |
Sicherungskasten im Gepäckraum
Position des Sicherungskastens
Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und des Relais im Kofferraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Teilverstellschalter für Beifahrer Teilelektrischer Sitzverstellschalter für Fahrer (Stand 2007) Steuergerät für die fahrerseitige Einstellung des Vordersitzes mit Speicher |
30 |
| 2 | Teilelektrischer Sitzverstellschalter für den Fahrer Teilelektrischer Sitzverstellschalter für den Beifahrer (Stand 2007) Steuergerät für die beifahrerseitige Einstellung des Vordersitzes mit Speicher |
30 |
| 3 | Steuergerät TPM [RDK] (Reifendrucküberwachung) Steuergerät PTS (Parktronic) Navigationsprozessor TV-Kombinationstuner (analog / digital) |
7.5 |
| 4 | Außer Motor 156.983 (CLS 55 AMG) und Motor 272.985: Die Kraftstoffpumpe ist über das Kraftstoffpumpenrelais abgesichert | 20 |
| 4 | Gültig für Motor 113.990 (CLS 55 AMG): Die Ladeluftkühler-Umwälzpumpe wird über das Ladeluftkühler-Umwälzpumpenrelais abgesichert | 7.5 |
| 5 | Ersatzrelais 2 | – – |
| 6 | Audio-Gateway-Steuereinheit | 40 |
| 7 | Scheibenwischerrelais hinten | 15 |
| 8 | Linkes Antennenverstärkermodul Alarmhorn Alarmsignalhorn mit zusätzlicher Batterie ATA [EDW] Neigungssensor |
7.5 |
| 9 | Steuergerät für Overhead-Bedienfeld | 25 |
| 10 | Heizbare Heckscheibe | 40 |
| 11 | – – | 20 |
| 12 | USA-Version: Gepäckraumsteckdose | 15 |
| 13 | Innensteckdose | 15 |
| 14 | – – | 5 |
| 15 | Kraftstoffeinfüllklappe CL [ZV] Motor | 10 |
| 16 | HS [SIH] und Sitzbelüftungssteuergerät | 20 |
| 17 | – – | 20 |
| 18 | – – | 20 |
| 19 | Multikonturensitz-Pneumatikpumpe | 20 |
| 20 | Heckscheibenrollluftrelais | 7.5 |
| Relais | ||
| EIN | Kraftstoffpumpenrelais (außer 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985) Umluftpumpenrelais für Ladeluftkühler (113.990 (CLS 55AMG)) |
|
| W. | Relais 2, Klemme 15R | |
| C. | Ersatzrelais 2 | |
| D. | Schonen | |
| E. | Beheiztes Heckscheibenrelais | |
| F. | Relais 1, Klemme 15R | |
| G | Polaritätsumkehrrelais 1 für Tankdeckel | |
| H. | Polaritätsumkehrrelais für Tankdeckel 2 |

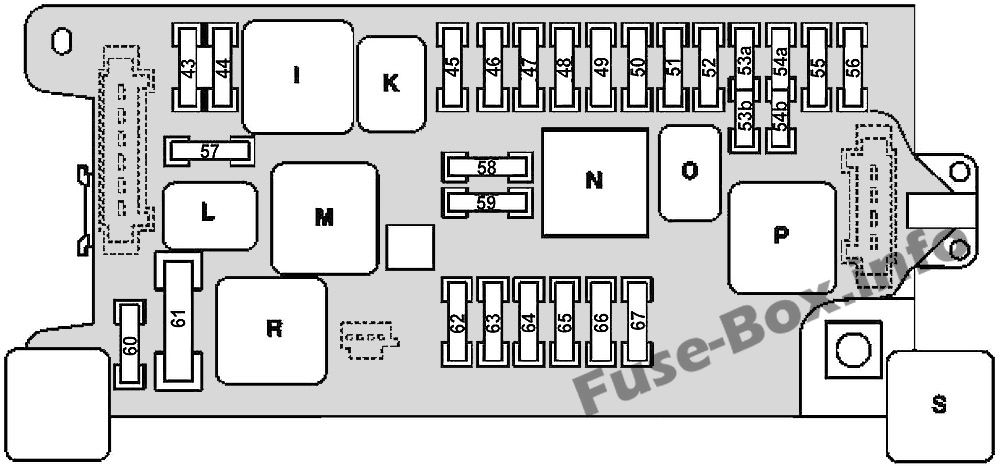

Sicherungskasten im Motorraum
Position des Sicherungskastens

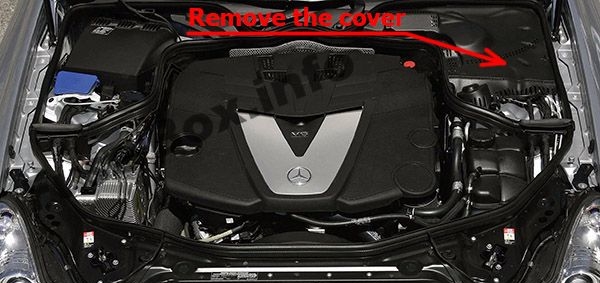

Der Sicherungskasten befindet sich im Motorraum (links)
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 43 | Gültig für M156, M272, M273: Steuergerät ME-SFI [ME] Heck-SAM-Steuergerät mit Sicherungs- und Relaismodul Gültig für M642: CDI-Steuergerät Hinteres SAM-Steuergerät mit Sicherungs- und Relaismodul Gültig für M113: ME-SFI [ME ] Steuergerät Hinteres SAM-Steuergerät mit Sicherung und Relaismodul Kraftstoffpumpenrelais Luftinjektionsrelais |
15 |
| 44 | Gültig für M642: CDI-Steuereinheit | 15 |
| 45 | AIRmatic mit ADS-Steuereinheit | 7.5 |
| 46 | Automatisches 5-Gang-Getriebe (NAG): Steuergerät ETC [EGS] 7-Gang-Automatikgetriebe: Elektrisches Steuergerät (VGS) |
7.5 |
| 47 | ESP-Steuereinheit | 5 |
| 48 | Steuergerät für Rückhaltesysteme | 7.5 |
| 49 | Umkehrbarer Notspannungsaufroller links vorne (ab 2007) Umkehrbarer Notspannungsaufroller vorne rechts (ab 2007) Steuergerät für Rückhaltesysteme (bis 2007) Beifahrersitz besetzt und Kindersitzerkennungssensor (bis 2007) NECK-PRO-Kopfstützen Relais (2006) |
7.5 |
| 50 | Trennpunkt der VICS-Stromversorgung | 5 |
| 51 | – – | 5 |
| 52 | Handschuhfachbeleuchtung mit Schalter Kombiinstrument Drehlichtschalter Bi-Xenon-Scheinwerfereinheit: Steuergerät zur Einstellung des Scheinwerferbereichs |
7.5 |
| 53a | Fanfare Horn Relais | 15 |
| 53b | Fanfare Horn Relais | 15 |
| 54a | Beleuchteter Zigarrenanzünder | 15 |
| 54b | Beleuchteter Zigarrenanzünder | 15 |
| 55 | Trennpunkt der VICS-Stromversorgung | 7.5 |
| 56 | Scheibenwischermotor | 40 |
| 57 | Gültig für M156, M272, M273: Steuergerät ME-SFI [ME] Heck-SAM-Steuergerät mit Sicherung und Relaismodul Gültig für Motor M642: CDI-Steuergerät Hinteres SAM-Steuergerät mit Sicherung und Relaismodul |
25 |
| 58 | Spülsteuerventil (bis 2007) Gültig für Motor 272: AAC mit integrierter Steuerung zusätzlicher Lüftermotor (bis 2007) USA-Version: Aktivkohlebehälter-Absperrventil (bis 2007) Aktivkohlefilter-Absperrventil (bis 2007) Gültig für Motor 642: CDI-Steuergerät (2006) Gültig für Motor M113, M156, M272, M273: Zündspule Zylinder 1 Zylinder 2 Zündspule Zylinder 3 Zündspule Zylinder 4 Zündspule Zylinder 5 Zündspule Zylinder 6 Zündspule Zylinder 7 Zündspule Zylinder 8 Zündspule Gültig für Motor M113: Linker O2-Sensor stromabwärts TWC [KAT] Rechter O2-Sensor stromabwärts TWC [KAT] |
15 |
| 59 | Anlasserrelais | 15 |
| 60 | Gültig für Motor 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG): Ölkühlerlüfter | 10 |
| 61 | Elektrische Luftpumpe | 40 |
| 62 | Backup-Relais | 30 |
| 63 | – – | 15 |
| 64 | Drehschalter Lichtautomatische Klimaanlage Steuer- und Bedieneinheit Kombiinstrument (bis 2007) AAC [KLA] Steuer- und Bedieneinheit (bis 2007) |
7.5 |
| 65 | Steuergerät EIS [EZS] Steuergerät für elektrisches Lenkschloss |
20 |
| 66 | Gültig für Fahrzeuge mit Linkslenkung: Rechte Frontscheinwerfereinheit Gültig für Fahrzeuge mit Rechtslenker: Linke Frontscheinwerfereinheit Bi-Xenon-Scheinwerfereinheit: HRA-Leistungsmodul |
7.5 |
| 67 | Bremslichtschalter | 10 |
| Relais | ||
| ich | Klemme 87 Relais, Motor | |
| K. | Klemme 87 Relais, Fahrgestell | |
| L. | Anlasserrelais | |
| M. | Backup-Relais | |
| N. | Klemme 15 Relais | |
| Ö | Fanfare Horn Relais | |
| P. | Klemme 15R Relais | |
| R. | Luftpumpenrelais (außer Motor 113.990 (CLS 55 AMG) und 156.983 (CLS 63 AMG)) Ölkühlerlüfterrelais (nur Motor 113.990 (CLS 55 AMG) und 156.983 (CLS 63 AMG)) |
|
| S. | AIRmatic Relais (semi-aktive Luftfederung) |
ad vertisements

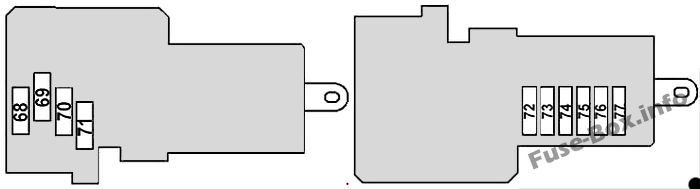

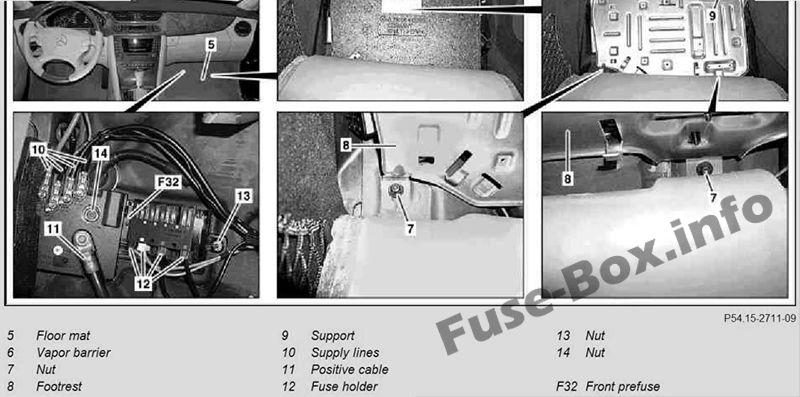

Vorderer Vorsicherungskasten
Vorderer Vorsicherungskasten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 68 | PTC-Heizungsverstärker (Stand 1.6.06) | 200 |
| 69 | – – | 150 |
| 70 | Zusätzliches Batterierelais (bis 31.5.06) | 150 |
| 71 | AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 150 |
| 72 | SBC-Hydraulikeinheit (bis 31.5.06) ESP-Steuereinheit (Stand 1.6.06) |
50 |
| 73 | SBC-Hydraulikeinheit (bis 31.5.06) ESP-Steuereinheit (Stand 1.6.06) |
40 |
| 74 | AIRmatisches Relais | 40 |
| 75 | Rechte SAM-Steuereinheit | 40 |
| 76 | Reversibler Notspannungsaufroller rechts vorne (Stand 1.6.06) | 40 |
| 77 | Umwälzanlage für Heizsysteme | 40 |
ad vertisements

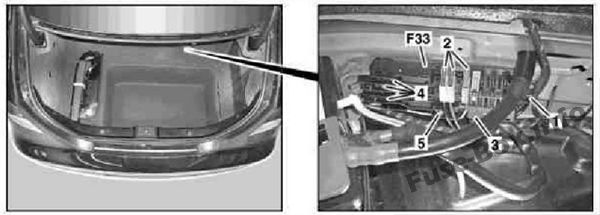

Vorsicherungskasten hinten
Entfernen / installieren:
Batteriemassekabel
abklemmen Verriegelungshaken (1) lösen und hinteren Sicherungskasten (F33)
entfernen Sicherungshalter (2) am hinteren Sicherungskasten (F33)
ausclipsen Den elektrischen Stecker (3) am hinteren Sicherungskasten (F33)
abziehen Versorgungsleitungen abnehmen (F33) rot) (4) am hinteren Sicherungskasten (F33) markieren und die Zuleitung (rot) (4) zur Seite
legen. Das Pluskabel (schwarz) (6) am hinteren Präfusionskasten (F33) abschrauben und das Pluskabel entfernen (schwarz) (6)
In umgekehrter Reihenfolge installieren
Vorsicherungskasten hinten
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 78 | Fahrerseitiges SAM-Steuergerät mit Sicherungs- und Relaismodul | 200 |
| 79 | Hinteres SAM-Steuergerät mit Sicherung und Relaismodul | 200 |
| 80 | Treiber SAMcontrol Unit mit Sicherung und Relaismodul | 150 |
| 81 | Sicherungskasten im Innenraum | 150 |
| 82 | AMG-Fahrzeuge: FP-Sicherung (F82A), Lufteinspritzsicherung (F82B) | 150 |
| F82A | Steuergerät für linke Kraftstoffpumpe Steuergerät für rechte Kraftstoffpumpe |
30 |
| F82B | Luftinjektionsrelais | 40 |
| 83 | – – | 30 |
| 84 | Batteriesensor (Stand 2007) Batteriesteuergerät (bis 2007) |
5 |
| 85 | Steuergerät für Sprachsteuerungssystem (VCS [SBS]) Steuergerät für universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) Japanische Version: Steuergerät für GPS-Box Mikrofonarray-Steuergerät USA-Version: CTEL [TEL] -Kompensator, Daten- E-Net-Kompensator |
5 |
| 86 | USA-Version: SDAR-Steuereinheit (bis 2007) | 5 |
| 87 | Pneumatische Pumpe zur dynamischen Sitzsteuerung | 30 |
| 88 | DC [HDS] Steuereinheit | 30 |
| 89 | – – | 40 |
| 90 | Reversibler Notspannungsaufroller vorne links (Stand 2007) | 40 |
| 91 | Gültig mit Motor 272.985: Steuergerät für Kraftstoffpumpe (Stand 2007) | 30 |
