Hier finden Sie die Sicherungskasten-Belegung für den Alfa Romeo MiTo der Baujahre 2014 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Alfa Romeo MiTo 2014-2018
Sicherungen für Zigarettenanzünder / Steckdose im Alfa Romeo MiTo sind die Sicherungen 85F85 im Motorraum (Steckdose am Tunnel) und №F3 im Gepäckraum (Steckdose im Gepäckraum).
Position des Sicherungskastens
Motorraum
Dieser befindet sich neben der Batterie.
Lösen Sie zum Zugriff die Schrauben A und entfernen Sie die Abdeckung B.
ad vertisements

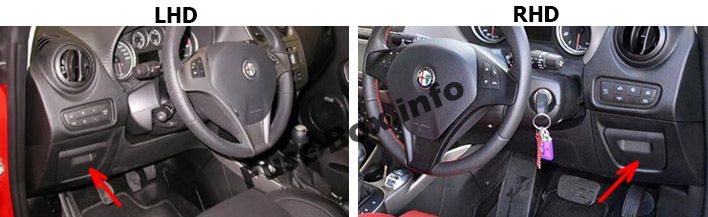

Sicherungskasten des Armaturenbretts
Um auf die Sicherungen zuzugreifen, senken Sie die Klappe A, halten Sie die Abdeckung B mit einer Hand in dem in der Abbildung angegebenen Bereich und entfernen Sie sie in dem durch den Pfeil angegebenen Sinne, um zuerst die internen Halterungen C und dann die Laschen D zu lösen.
Gepäckraum
Es befindet sich auf der linken Seite des Gepäckraums unter der Abdeckung.
Öffnen Sie zum Zugriff den entsprechenden Inspektionsdeckel wie in der Abbildung dargestellt
Sicherungsdiagramme
ad vertisements
2014
Motorraum
Zuordnung der Sicherungen im Motorraum (2014)
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F03 | 20 | Anlasser |
| F08 | 40 | Elektrischer Ventilator im Fahrgastraum |
| F09 | 5 | Zusätzliche Heizung (Turbo TwinAir 105 PS und 1.3 JTD M. 2 85 PS Versionen) |
| F10 | 15 | Zweifarbige Hörner |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | 30 | Zusätzliche Heizung (PTC 1) |
| F19 | 7,5 | Klimakompressor |
| F20 | 30 | Beheizte Heckscheibe, Abtausystem |
| F21 | 15 | Elektrische Kraftstoffpumpe im Tank |
| F30 | 15 | Nebellichter |
| F81 | 60 | Zusätzliche Heizung (PTC2) |
| F82 | 40 | Zusätzliche Heizung (PTC1) |
| F82 | 50 | Zusätzliche Heizung (PTC2) |
| F83 | – – | Kostenlos |
| F84 | 20 | Mechanisches Getriebe-Setup des HI-FI-Soundsystems (Steuergeräte, Bassbox-Lautsprecher) |
| F85 | 15 | Steckdose am Tunnel |
| F87 | 7,5 | Elektrische Türspiegel-Demister, Demister an Windschutzscheibendüsen, Relaisschalterspule für beheizte Windschutzscheibe |
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2014)
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F12 | 7,5 | Abblendlicht rechts |
| F13 | 7,5 / 5 | Abblendlicht links |
| F13 | 7,5 | Einstellsystem für die Scheinwerferausrichtung |
| F32 | 5 | Vordere Dachleuchte, Gepäckraum-Dachleuchte, Sonnenblende, Türpfützenleuchte, Handschuhfachleuchte |
| F36 | 10 | Radio, Soundsystem-Setup-System (für Versionen / Märkte, sofern vorhanden), Uconnect ™ 5 „-Radio (für Versionen / Märkte, sofern vorhanden), Steuergerät für Klimatisierungssystem, Steuergerät für Alarmsystem, Steuergerät für Volumensystem, externe EOBD-Diagnose Steckdose, Reifendruckkontrollsteuergerät |
| F37 | 5 | Instrumententafel, Bremslicht am Schalter |
| F38 | 15 | Türverriegelungsmotor an Türen, Safe Lock-Motor an Türen, Heckklappen-Entriegelungsmotor |
| F43 | 20 | Windschutzscheiben- / Heckscheibenwaschpumpe |
| F47 | 20 | Elektrischer Fenstermotor mit Steuergerät (Fahrertür) |
| F48 | 20 | Elektrischer Fenstermotor mit Steuergerät (Beifahrertür) |
| F49 | 5 | Steuergerät für Parksensor, Regen- / Dämmerungssensor am Innenrückspiegel, elektrochromer Sensor am Innenrückspiegel, Sicherheitsgurtanzeige am Innenrückspiegel, Beleuchtung des Bedienfelds (zentrales Bedienfeld, fahrerseitiges Bedienfeld, Bedienfeld) am Lenkrad), Schalter zur Aktivierung des Heizkissens auf den Vordersitzen, Steuergerät für volumetrischen Sensor des Alarmsystems, elektrisches Steuergerät für Sonnendächer |
| F51 | 5 | Kupplungsaktivierungsschalter, Bremslichtschalter, Relaisschalterspulen am Motor-Sicherungskasten-Steuergerät, Steuerungssystem am internen Klimatisierungs- / Heizgerät, Durchflussmesser, Wasser im Dieselsensor, Radio, Radio-Setup-System (für Versionen / Märkte, sofern vorhanden) ) |
| F53 | 5 | Instrumententafel |
Gepäckraum
Zuordnung der Sicherungen im Gepäckraum
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F1 | 20 | Elektrisches Dachöffnungssystem |
| F3 | 15 | Steckdose im Gepäckraum |
| F6 | 15 | Vordersitzheizung |
ad vertisements
2015, 2016
Motorraum
Zuordnung der Sicherungen im Motorraum (2015, 2016)
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F03 | 20 | Anlasser |
| F08 | 40 | Elektrischer Ventilator im Fahrgastraum |
| F09 | 5 | Zusätzliche Heizung (Turbo TwinAir 105 PS und 1.3 JTD M. 2 85 PS Versionen) |
| F10 | 15 | Zweifarbige Hörner |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | 30 | Zusätzliche Heizung (PTC 1) |
| F19 | 7,5 | Klimakompressor |
| F20 | 30 | Beheizte Heckscheibe, Abtausystem |
| F21 | 15 | Elektrische Kraftstoffpumpe im Tank |
| F30 | 15 | Nebellichter |
| F81 | 60 | Zusätzliche Heizung (PTC2) |
| F82 | 40 | Zusätzliche Heizung (PTC1) |
| F82 | 50 | Zusätzliche Heizung (PTC2) |
| F83 | – – | Kostenlos |
| F84 | 20 | Mechanisches Getriebe-Setup des HI-FI-Soundsystems (Steuergeräte, Bassbox-Lautsprecher) |
| F85 | 15 | Steckdose am Tunnel |
| F87 | 7,5 | Elektrische Türspiegel-Demister, Demister an Windschutzscheibendüsen, Relaisschalterspule für beheizte Windschutzscheibe |
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Sicherungskasten des Dashboards (2015, 2016)
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F12 | – – | Verfügbar |
| F13 | 5 | Scheinwerferausrichtungskorrektor |
| F31 | 5 | INT / A-Relais für Motorraum-Anschlusseinheit |
| F36 | 15 | EOBD-Diagnoseportversorgung, Radio, Bluetooth®, Radionavigator (sofern vorhanden), Alarmsirene; volumetrische Alarmsensoren, elektrischer Lüfter, TPMS, elektrische Spiegelsteuerungen, Steuerungen des Klimatisierungssystems |
| F37 | 5 | Bremslichtschalter (NO), Instrumententafelknoten, Scheinwerferausrichtungskorrektor |
| F38 | 15 | Zentralverriegelung der Türen und des Gepäckraums |
| F43 | 20 | Windschutzscheiben- / Heckscheibenwaschpumpe |
| F47 | 20 | Elektrisches Fenster (Fahrerseite) |
| F48 | 20 | Elektrisches Fenster (Beifahrerseite) |
| F49 | 5 | Parkinq-Sensoren, Kontrollbeleuchtung, elektrochromer Spiegel, Regen- / Dämmerungssensor, Verdeck, TMPS; Zigarre Feuerzeugbeleuchtung, SBR System Panel |
| F51 | 5 | Steuerung des Klimatisierungssystems, Funkvorbereitungssystem; Bluetooth®, Bremslichtschalter (NC), Kupplungsschalter, Rückwärtsschalter, Durchflussmesser (Dieselversionen), Wasser im Dieselfiltersensor (Dieselversionen) |
| F53 | 5 | Instrumententafelknoten |
Gepäckraum
Zuordnung der Sicherungen im Gepäckraum
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F1 | 20 | Elektrisches Dachöffnungssystem |
| F3 | 15 | Steckdose im Gepäckraum |
| F6 | 15 | Vordersitzheizung |
2017
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2017)
| № | AMPERE | GERÄT GESCHÜTZT |
|---|---|---|
| F03 | 20 | Zündvorrichtung |
| F08 | 40 | Fahrgastraumventilator |
| F09 | 5 | Zusätzliche Heizung (Versionen Turbo TwinAir und 1.3 JTD M. 2) |
| F10 | 15 | Zweifarbiges Horn |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | 30 | Zusätzliche Heizung (PTC 1) |
| F19 | 7.5 | Klimakompressor |
| F20 | 30 | Beheizte Heckscheibe, Entfeuchtungssystem |
| F21 | 15 | Elektrische Kraftstoffpumpe im Tank |
| F30 | 15 | Nebelscheinwerfer |
| F81 | 60 | Zusätzliche Heizung (PTC2) |
| F82 | 50 | Zusätzliche Heizung (PTC1) |
| F82 | 40 | Zusätzliche Heizung (PTC2) |
| F83 | – – | Kostenlos |
| F84 | 20 | Mechanisches Getriebe-Setup des HI-FI-Soundsystems (Steuergeräte, Bassbox-Lautsprecher) |
| F85 | 15 | Steckdose am Tunnel |
| F87 | 7.5 | Elektrische Türspiegel-Demister / Demister an Windschutzscheibendüsen / Relaisschalterspule für beheizte Windschutzscheibe |
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2017)
| № | AMPERE | GERÄT GESCHÜTZT |
|---|---|---|
| F12 | – – | Kostenlos |
| F13 | 5 | Scheinwerferausrichtungskorrektor |
| F31 | 5 | INT / A Relais des Motorraumsteuergeräts |
| F36 | 15 | EOBD-Diagnosesteckerversorgung / Uconnect / Alarmsummen / Alarmvolumensensoren / Elektrofan / TPMS-System / Elektrische Spiegelsteuerung / Steuerung des Klimatisierungssystems |
| F37 | 5 | Bremslichtschalter (NA) / Instrumententafelknoten / Scheinwerferausrichtungskorrektor |
| F38 | 15 | Zentralverriegelung der Türen und des Gepäckraums |
| F43 | 20 | Windschutzscheiben- / Heckscheibenwaschpumpe |
| F47 | 20 | Elektrisches Fenster (Fahrerseite) |
| F48 | 20 | Elektrisches Fenster (Beifahrerseite) |
| F49 | 5 | Parksensoren / Kontrollbeleuchtung / Elektro-Chromspiegel / Regen- / Dämmerungssensor / Sonnendach / TPMS-System / Zigarettenanzünderbeleuchtung / SBR-Systempanel |
| F51 | 5 | Steuerung des Klimatisierungssystems / Konfiguration des Funksystems / Bluetooth / Bremslichtschalter (NC) / Kupplungsschalter / Rückwärtsgangschalter / Luftmengenmesser (Dieselversionen) / Wasser im Dieselfiltersensor (Dieselversionen) |
| F53 | 5 | Instrumententafelknoten |
Gepäckraum
Zuordnung der Sicherungen im Gepäckraum
| № | AMPS | GERÄT GESCHÜTZT |
|---|---|---|
| F1 | 20 | Elektrisches Dachöffnungssystem |
| F3 | 15 | Steckdose im Gepäckraum |
| F6 | 15 | Vordersitzheizung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Alfa Romeo MiTo?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
