Das kompakte Executive-Auto Alfa Romeo Giulia (Typ 952) ist von 2016 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme von Alfa Romeo Giulia 2017, 2018 und 2019 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Alfa Romeo Giulia 2017-2019 ..
Die Sicherung des Zigarettenanzünders / der Steckdose im Alfa Romeo Giulia ist die Sicherung №F22 im Gepäckraum.
Position des Sicherungskastens
Um darauf zuzugreifen, gehen Sie wie folgt vor:

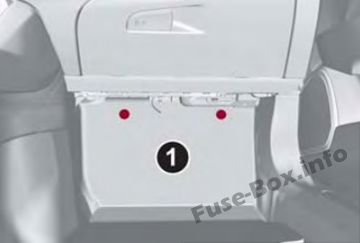

Lassen Sie die Tasten auf dem Trittbrett los

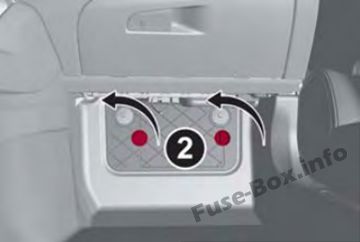

Lösen Sie die Haken am Trittbrett

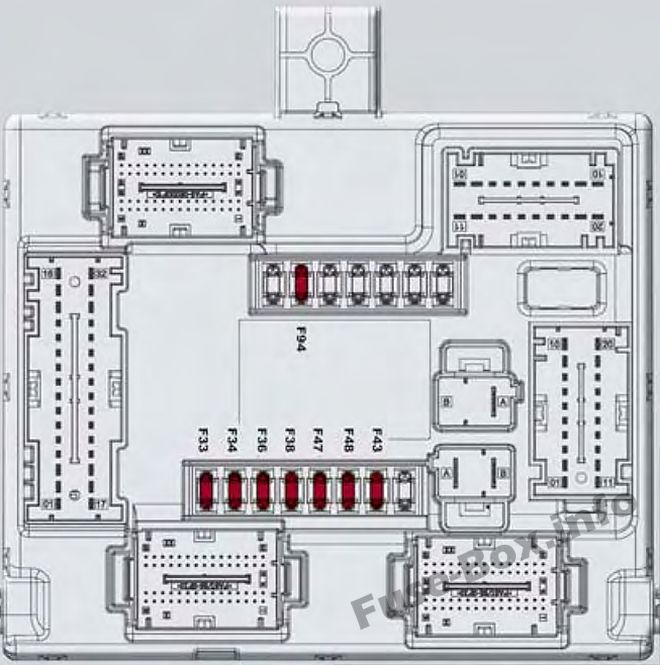

Sicherungskastendiagramm
Zuordnung der Sicherungen unter dem beifahrerseitigen Trittbrett
| № | STROMSTÄRKE | FUNKTION |
|---|---|---|
| F33 | 25 | Fensterheber vorne (Fahrerseite) |
| F34 | 25 | Fensterheber vorne (Beifahrerseite) |
| F36 | 15 | Versorgung für Connect-System (Informations- und Unterhaltungssystem), Klimatisierungssystem, Alarm, elektrische Klappspiegel, EOBD-System, USB-Anschluss |
| F38 | 20 | Safe Lock-Vorrichtung (Türentriegelung auf der Fahrerseite – falls vorhanden), Türen entriegeln. Zentralschloss |
| F43 | 20 | Scheibenwaschpumpe |
| F47 | 25 | Fensterheber hinten links |
| F48 | 25 | Fensterheber hinten rechts |
| F94 | 15 | Heizung Heckscheibenspule, Zigarettenanzünder |
ad vertisements

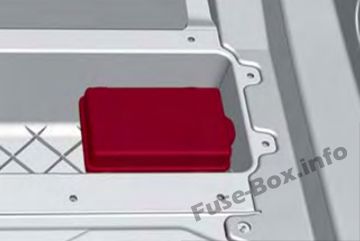

Position des Sicherungskastens
Gehen Sie wie folgt vor, um darauf zuzugreifen:
1) Heben Sie die Gepäckraumabdeckung an.
2) Entfernen Sie die Abdeckung der Steuereinheit.

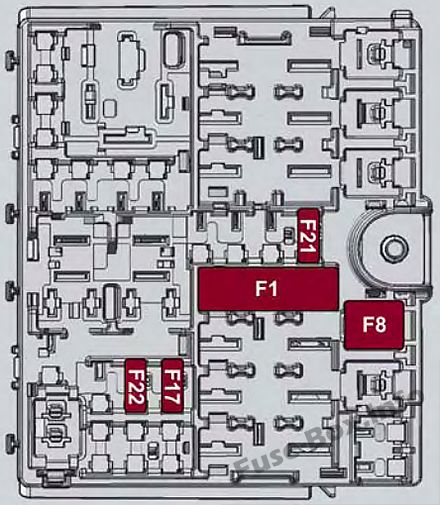

Sicherungskastendiagramm
Zuordnung der Sicherungen im Gepäck
| № | STROMSTÄRKE | FUNKTION |
|---|---|---|
| F1 | 40 | Abschlepphakenmodul (TTM) |
| F8 | 30 | HiFi System |
| F17 | 7.5 | KL15 / a USB-Aufladung (C070) |
| F21 | 10 | l-Laufwerk / USB / AUX-Anschluss |
| F22 | 20 | KL15 / a 12V Steckdose (R053) |
