Hier finden Sie Sicherungskastendiagramme des Alfa Romeo 4C 2013, 2014, 2015 und 2016 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Alfa Romeo 4C 2013-2016
Die Sicherung des Zigarettenanzünders / der Steckdose im Alfa Romeo 4C ist die Sicherung №F86 im Motorraum.
Motorraum

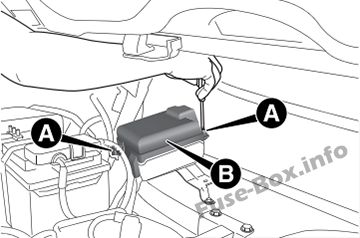

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Motorraums neben der Batterie.
Entfernen Sie zum Zugriff die Schrauben (A) und dann die Abdeckung (B).

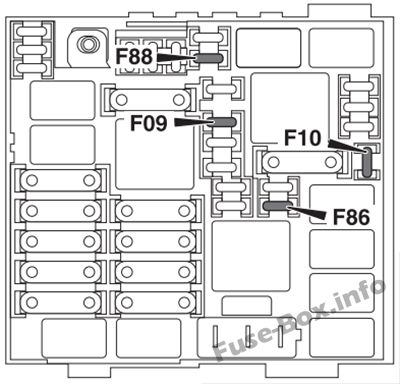

Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | AMPERE | GERÄT GESCHÜTZT |
|---|---|---|
| F09 | 5 | Scheinwerferschalter (für Versionen / Märkte, sofern vorhanden) |
| F10 | 10 | Eintonhorn |
| F86 | 15 | 12V Steckdose / Zigarettenanzünder |
| F88 | 7.5 | Externe Spiegelentfroster |
ad vertisements
Sicherungskasten des Armaturenbretts

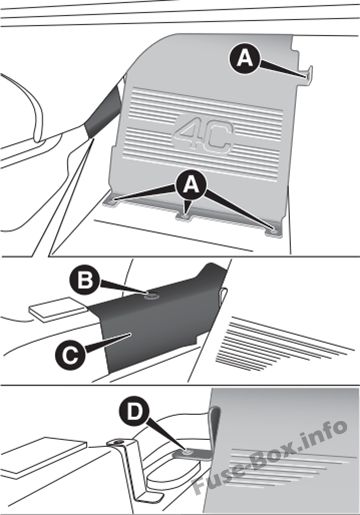

Position des Sicherungskastens
Diese befindet sich unter dem Armaturenbrett im Bereich vor dem Beifahrersitz.
Um auf den Sicherungskasten zuzugreifen, entfernen Sie die Schutzverkleidung wie folgt: Lösen Sie die vier Schrauben A; Um die fünfte Feststellschraube zu lokalisieren, entfernen Sie Block B und entfernen Sie die Kunststoffabdeckung C; Lösen Sie an dieser Stelle die fünfte Schraube D und entfernen Sie die Schutzplatte, um den Sicherungskasten zu lokalisieren.
Sicherungskastendiagramm
Zuordnung der Sicherungen im Armaturenbrett
| № | AMPERE | GERÄT GESCHÜTZT |
|---|---|---|
| F38 | 15 | Zentralverriegelung |
| F43 | 20 | Zweiwege-Scheibenwaschpumpe |
| F47 | 20 | +30 Elektrische Fensterheber auf der Fahrerseite |
| F48 | 20 | +30 Beifahrerseitige elektrische Fensterheber |
