Chrysler 200 Mk1 Sicherungskasten Belegung 2011–2014

Chrysler
Chrysler 200 Mk1 Sicherungskasten Belegung 2011–2014. Position der Sicherungskästen, Sicherungsdiagramme, Sicherungen und Relais.

Hier finden Sie die Sicherungskasten-Belegung für den Chrysler 200 Mk1 der Baujahre 2011 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.

Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.

Fuse Layout Chrysler 200 2011-2014

Chrysler 200 Mk1 Sicherungsdiagramm


Cigar lighter (power outlet) fuses in the Chrysler 200 are the fuses №11 (Power Outlet Inside Center Arm Rest) and №16 (2011) or №13 (2012-2014) (Cigar Lighter) in the Engine compartment fuse box.


Fuse box location

The Integrated Power Module is located in the engine compartment near the air cleaner assembly.
This center contains cartridge fuses and mini fuses.The location of the fuses in the engine compartment: Chrysler 200 (2011-2014)

A label that identifies each component may be printed on the inside of the cover.



Fuse box diagrams

Advertisements

2011

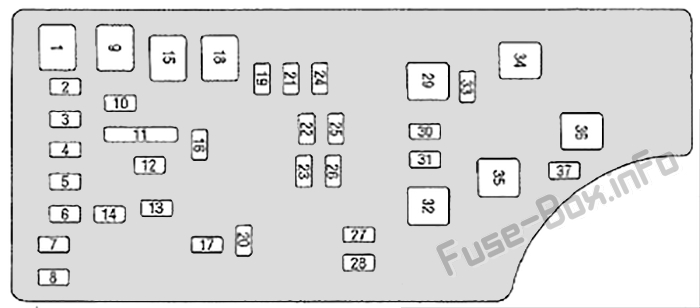

Under-hood fuse box diagram: Chrysler 200 (2011)

Assignment of fuses in the Integrated Power Module (2011)
Cavity Cartridge Fuse Mini Fuse Description
1 40 Amp Green — Power Top Module -If Equipped
2 — 20 Amp Yellow AWD Module
3 — 10 Amp Red Center High Mounted Stop Light (CHMSL)/Brake Switch
4 — 10 Amp Red Ignition Switch
5 — 20 Amp Yellow Trailer Tow – If Equipped
6 — 10 Amp Red Power Mirror Switch/Climate Controls
7 — 30 Amp Green Ignition Off Draw (IOD) Sense 1
8 — 30 Amp Green Ignition Off Draw (IOD) Sense 2
9 40 Amp Green Battery Feed – Power Seats – If Equipped/ PZEV Air Pump – If Equipped
10 — 20 Amp Yellow Instrument Panel/ Power Locks/Interior Lights
11 — 15 Amp Lt Blue Selectable Power Outlet (Inside Center Arm Rest)
12 — 20 Amp Yellow —
13 — 20 Amp Yellow Ignition
14 — 10 Amp Red Instrument Panel
15 40 Amp Green — Radiator Fan Relay
16 — 15 Amp Lt. Blue Cigar Lighter/ Sunroof – If Equipped
17 — 10 Amp Red Wireless Control Module (WCM)/ Clock/Steering Control Module (SCM)
18 40 Amp Green — Auto Shutdown (ASD) Relay
19 — 20 Amp Yellow Audio Amplifier – If Equipped
20 — 15 Amp Lt. Blue Radio
21 — 10 Amp Red Siren – If Equipped
22 — 10 Amp Red Ignition Run – Climate Controls/Hot Cupholder – If Equipped
23 — 15 Amp Lt. Blue Auto Shutdown (ASD) Relay 3
24 — 25 Amp Natural Sunroof – If Equipped
25 — 10 Amp Red Ignition Run — Heated Mirrors – If Equipped
26 — 15 Amp Lt. Blue Auto Shutdown (ASD) Relay 2
27 — 10 Amp Red Ignition Run – Occupant Classification Module (OCM)/ Occupant Restraint Controller (ORC)
28 — 10 Amp Red Ignition Run — Occupant Classification Module (OCM)/ Occupant Restraint Controller (ORC)
29 — — Hot Car (No Fuse Required)
30 — 20 Amp Yellow Ignition Run -Heated Seats – If Equipped
31 — 10 Amp Red Headlamp Washer -If Equipped
32 30 Amp Pink — Auto Shutdown (ASD) Relay 1
33 — 10 Amp Red Switch Bank/ Diagnostic Link Connector/ Powertrain Control Module (PCM)
34 30 Amp Pink — Anti-Lock Brakes (ABS) Module – If Equipped/Electronic Stability Control (ESC) Module – If Equipped
35 40 Amp Green — Anti-Lock Brakes (ABS) Module – If Equipped/Electronic Stability Control (ESC) Module – If Equipped
36 30 Amp Pink — Passenger Door Module (PDM)/Driver Door Module (DDM)
37 — 25 Amp Natural Power Top Module -If Equipped



2012, 2013 and 2014

Chrysler 200 Mk1 Sicherungsdiagramm

Advertisements

Assignment of fuses in the Integrated Power Module (2012-2014)
Cavity Cartridge Fuse Mini Fuse Description
1 40 Amp Green — Power Top Module -If Equipped
2 — 20 Amp Yellow Brake Vacuum Pump
3 10 Amp Red Center High Mounted Stop Light (CHMSL)/ Brake Switch
4 — 10 Amp Red Ignition Switch
5 — 20 Amp Yellow Trailer Tow – If Equipped
6 — 10 Amp Red Power Mirror Switch/ Climate Controls
7 — 30 Amp Green Ignition Off Draw (IOD) Sense 1
8 — 30 Amp Green Ignition Off Draw (IOD) Sense 2
9 40 Amp Green Battery Feed – Power Seats – If Equipped
10 20 Amp Yellow Instrument Panel/ Power Locks/ Interior Lights
11 15 Amp Lt Blue Selectable Power Outlet (Inside Center Arm Rest)
12 — 20 Amp Yellow —
13 — 20 Amp Yellow Ignition/Cigar Lighter
14 — 10 Amp Red Instrument Panel
15 40 Amp Green — Radiator Fan Relay
16 — 15 Amp Lt. Blue Sunroof – If Equipped
17 10 Amp Red Wireless Control Module (WCM)/ Clock/Steering Control Module (SCM)
18 40 Amp Green — Auto Shutdown (ASD) Relay
19 — 20 Amp Yellow Audio Amplifier -If Equipped
20 — 15 Amp Lt. Blue Radio
21 — 10 Amp Red Siren – If Equipped
22 10 Amp Red Ignition Run -Climate Controls/ Hot Cupholder -If Equipped
23 — 15 Amp Lt. Blue Auto Shutdown (ASD) Relay 3
24 — 25 Amp Natural Sunroof – If Equipped
25 10 Amp Red Ignition Run — Heated Mirrors -If Equipped
26 — 15 Amp Lt. Blue Auto Shutdown (ASD) Relay 2
27 10 Amp Red Ignition Run -Occupant Classification Module (OCM)/ Occupant Restraint Controller (ORC)
28 10 Amp Red Ignition Run — Occupant Classification Module (OCM)/ Occupant Restraint Controller (ORC)
29 — — Hot Car (No Fuse Required)
30 — 20 Amp Yellow Ignition Run – Heated Seats – If Equipped
31 — — Spare
32 30 Amp Pink — Auto Shutdown (ASD) Relay 1
33 10 Amp Red Switch Bank/ Diagnostic Link Connector/ Powertrain Control Module (PCM)
34 30 Amp Pink Anti-Lock Brakes (ABS) Module – If Equipped/Electronic Stability Control (ESC) Module – If Equipped
35 40 Amp Green Anti-Lock Brakes (ABS) Module – If Equipped/Electronic Stability Control (ESC) Module – If Equipped
36 30 Amp Pink Passenger Door Module (PDM)/Driver Door Module (DDM)
37 — 25 Amp Natural Power Top Module -If Equipped

Häufige Fragen zum Sicherungskasten

Wo befindet sich der Sicherungskasten beim Chrysler 200 Mk1?

Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.

Was zeigt die Sicherungsbelegung?

Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
