Hier finden Sie die Sicherungskasten-Belegung für den Chrysler Cirrus der Baujahre 1994 bis 2000. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Chrysler Cirrus 1994-2000
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chrysler Cirrus?
- Was zeigt die Sicherungsbelegung?
- Weitere Chrysler Sicherungskasten-Belegungen
Sicherungsbelegung Chrysler Cirrus 1994-2000
Die Sicherung des Zigarettenanzünders (Steckdose) im Chrysler Cirrus ist die Sicherung Nr. 8 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

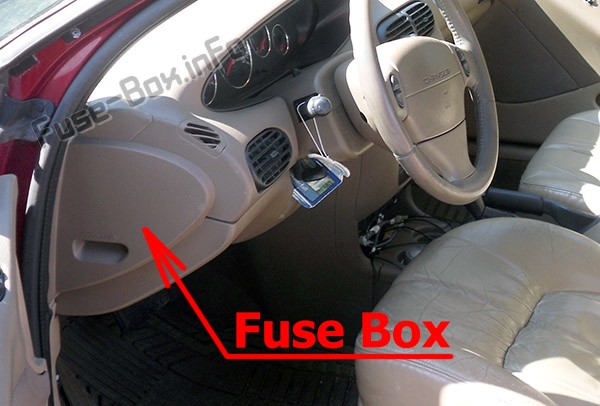

Position des Sicherungskastens
Es befindet sich hinter der Abdeckung auf der Fahrerseite des Armaturenbretts. Ziehen Sie die Abdeckung für den Zugang direkt von der Instrumententafel ab.
Sicherungsdiagramm
Zuordnung von Sicherungen in der Instrumententafel
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 30 | Gebläsemotor |
| 2 | 10/20 | Rechter Scheinwerfer (Fernlicht), Tagfahrleuchtenmodul (Cabrio – 20A) |
| 3 | 10/20 | Linker Scheinwerfer (Fernlicht) (Cabrio – 20A) |
| 4 | 15 | Rückfahrleuchte (Rückfahrscheinwerferschalter (M / T), Übertragungsbereichssensor (A / T)), Power-Top-Relais (Cabrio), Tagfahrleuchtenmodul, elektrischer Türverriegelungsschalter, elektrischer Spiegelschalter, automatischer Tag / Nachtspiegel, Lenkproportional-Lenkmodul |
| 5 | 10 | Dome-Lampe, Datenverbindungsanschluss, Stromantenne, Overhead-Kartenlampe, Kofferraumlampe, Traveller, Karosserie-Steuermodul, Radio, Handschuhfachlampe, Visier- / Kosmetiklampe, universeller Garagentoröffner, automatischer Tag- / Nachtspiegel, beleuchtetes Eingangsrelais, mit freundlicher Genehmigung Lampe, elektrischer Türverriegelungsschalter, Türarm- / Deaktivierungsschalter, Halo-Lanp zum Eingeben, Schiebedach-Steuermodul |
| 6 | 10 | Beheizter Spiegel, A / C-Heizungssteuerung |
| 7 | 15/20 | 1995-1997: Scheinwerferschalter (15A); 1998-2000: Kombiinstrument, Scheinwerferschalter (20A) |
| 8 | 20 | Zigarettenanzünder / Steckdose, Hupenrelais |
| 9 | 15 | Körperkontrollmodul |
| 10 | 20 | Nebelschlussleuchtenschalter, Tagfahrleuchtenmodul |
| 11 | 10 | Karosserie-Steuermodul, Kombiinstrument, Autostick-Schalter, Getriebesteuerungsmodul |
| 12 | 10 | Linker Scheinwerfer (Abblendlicht), Tagfahrleuchtenmodul |
| 13 | 20 | Rechter Scheinwerfer (Abblendlicht), Nebelscheinwerferschalter |
| 14 | 10 | Radio |
| 15 | 10 | Kombinationsblinker, Sicherheitsgurt-Steuermodul (Cabrio), intermittierendes Wischerrelais, Wischerrelais (hoch / niedrig), Heckscheiben-Defogger-Relais |
| 16 | 10 | Airbag-Steuermodul |
| 17 | 10 | Airbag-Steuermodul |
| 18 | 20 | Leistungsschalter: Power Seat Switch, Decklid Release Relay |
| 19 | 20 | Leistungsschalter: Fensterheber, Hauptfensterschalter, Fenster-Timer-Modul, Schiebedach-Steuermodul |
| Relais | ||
| R1 | Scheinwerferverzögerung | |
| R2 | Horn | |
| R3 | Heckscheiben-Defogger |
ad vertisements
Sicherungskasten im Motorraum
Position des Sicherungskastens
Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 10 | O2-Sensor nachgeschaltet |
| 2 | 20 | Antiblockiersystem |
| 3 | 20 | Getriebesteuergerät, Getriebesteuerungsrelais |
| 4 | 20 | Bremslichtschalter, Sicherungen der Instrumententafel: „5“ |
| 5 | 20 | Automatisches Abschaltrelais (Einspritzdüsen, Zündspulenpaket (2,0 l und 2,4 l), Geräuschunterdrücker (2,0 l und 2,4 l), Generator, Sauerstoffsensor stromaufwärts, Verteiler (2,5 l) AGR-Magnet, Sicherung: „1“), Antriebsstrangsteuermodul |
| 6 | 20 | Kombinationsblinker, Sentry Key Wegfahrsperrenmodul |
| 7 | 10 | Zündschalter (Instrumententafel-Sicherungen: „11“) |
| 8 | 20 | Anlasserrelais, Kraftstoffpumpenrelais, Zündschalter (Karosseriesteuergerät, Kupplungsverriegelungsschalter (M / T), Getriebesteuergerät (EATX), Instrumententafel-Sicherungen: „14“, „15“, „17“, Motorraum-Sicherungen: 9, 10) |
| 9 | 10 | A / C-Kompressorkupplungsrelais, Kühlerlüfterrelais (hohe Drehzahl), Kühlerlüfterrelais (niedrige Drehzahl), Kraftstoffpumpenmodul, Kombiinstrument, Sentry Key-Wegfahrsperrenmodul, Magnet für Bremsschaltverriegelung |
| 10 | 10 | Kraftstoffpumpenrelais, Antriebsstrang-Steuermodul, ABS |
| 11 | 20 | Sicherheitsgurt-Steuermodul (Cabrio) |
| 12 | 40 | Heckscheiben-Defogger-Relais |
| 13 | 40 | Antiblockiersystem |
| 14 | 40 | Instrumententafel-Sicherungen: „7“, „8“ |
| 15 | 40 | Scheinwerferschalter, Scheinwerferverzögerungsrelais (Karosserie-Steuermodul, Scheinwerferschalter, Instrumententafel-Sicherungen: „12“, „13“), Instrumententafel-Sicherungen: „9“, „10“ „18“ |
| 16 | 40 | Zündschalter (Instrumententafel-Sicherungen: „1“, „4“, „16“, „19“) |
| 17 | 40 | Power Top Up / Down Relais (Cabrio) |
| 18 | 40 | Intermittierendes Wischerrelais (Wischerrelais (hoch / niedrig)) |
| 19 | 40 | A / C-Kompressorkupplungsrelais, Kühlerlüfterrelais (hohe Drehzahl), Kühlerlüfterrelais (niedrige Drehzahl) |
| Relais | ||
| R1 | Kühlerlüfter (hohe Drehzahl) | |
| R2 | Automatisches Herunterfahren | |
| R3 | Kühlerlüfter (niedrige Drehzahl) | |
| R4 | Anlasser | |
| R5 | – – | |
| R6 | A / C-Kompressorkupplung | |
| R7 | Power Tow (Cabrio) | |
| R8 | Intermittierender Scheibenwischer | |
| R9 | Scheibenwischer (hoch / niedrig) | |
| R10 | Benzinpumpe | |
| R11 | Getriebesteuerung | |
| R12 | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chrysler Cirrus?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
