Hier finden Sie die Sicherungskasten-Belegung für den Mitsubishi Colt Z30 der Baujahre 2005 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Mitsubishi Colt 2005-2012
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Relais
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mitsubishi Colt Z30?
- Was zeigt die Sicherungsbelegung?
- Weitere Mitsubishi Sicherungskasten-Belegungen
Sicherungsanordnung Mitsubishi Colt 2005-2012
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Colt ist die Sicherung #25 (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.

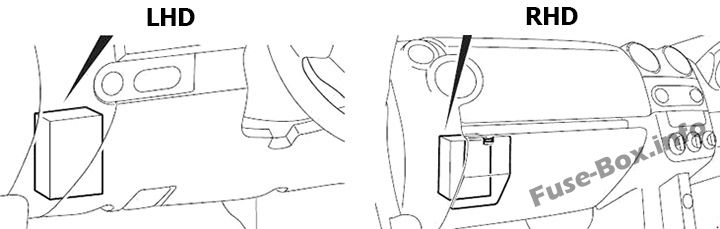

Lage des Sicherungskastens
Der Sicherungskasten befindet sich in der Instrumententafel (auf der linken Seite).

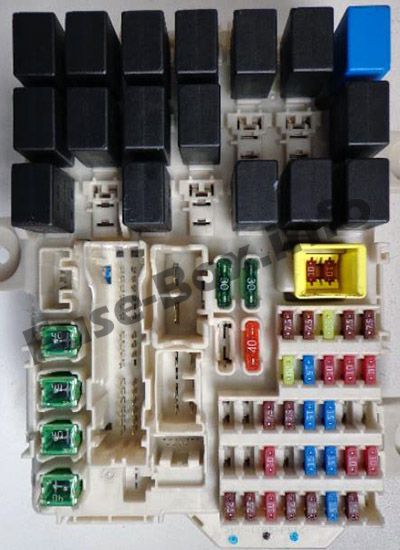

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Ampere | Funktion |
|---|---|---|
| 1 | 40 | Zündschloss |
| 2 | 40 | Elektrisches Fenstersystem |
| 3 | 40 | Kühlerlüfter |
| 4 | 40 | Automatisiertes Schaltgetriebe |
| 5 | 30 | Demister |
| 6 | 30 | Gewärmter Sitz |
| 7 | — | — |
| 8 | 40 | Heizung |
| 9 | 10 | Radio |
| 10 | 10 | Zimmerlampe |
| 11 | 7,5 | Beheizter Außenspiegel |
| 12 | 7,5 | Elektronisches Steuermodul |
| 13 | 20 | Scheibenwischer |
| 14 | 7,5 | Rücklicht (rechts) |
| fünfzehn | 7,5 | Rücklicht (links) |
| 16 | 20 | Motor |
| 17 | fünfzehn | Benzinpumpe |
| 18 | 10 | Horn |
| 19 | 10 | Scheinwerfer Fernlicht (links) |
| 20 | 10 | Scheinwerfer Fernlicht (rechts) |
| 21 | — | — |
| 22 | — | — |
| 23 | 7,5 | Außenspiegel |
| 24 | 7,5 | Nebelschlußleuchte |
| 25 | fünfzehn | Zubehörsteckdose |
| 26 | fünfzehn | Heckscheibenwischer |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 10 | Warnblinker |
| 32 | — | — |
| 33 | fünfzehn | Türschlösser |
| 34 | fünfzehn | Nebelscheinwerfer |
| 35 | 10 | Scheinwerfer Abblendlicht (links) |
| 36 | 10 | Scheinwerfer Abblendlicht (rechts) |
| 37 | 7,5 | Rückfahrscheinwerfer |
| 38 | 7,5 | Motorsteuerung |
| 39 | 10 | Zündspule |
| 40 | 7,5 | Spur |
| 41 | 7,5 | Relais |
| 42 | fünfzehn | Bremsleuchten |
| 43 | 7,5 | Klimaanlage |
| 44 | — | — |
ad vertisements
Relais
| № | Relais |
|---|---|
| 1 | Relais für elektrische Fensterheber |
| 2 | Hupenrelais |
| 3 | — |
| 4 | Nebelschlusslichtrelais |
| 5 | Anlasserrelais |
| 6 | Motormanagementrelais |
| 7 | — |
| 8 | — |
| 9 | Nebelscheinwerferrelais |
| 10 | Heizungsgebläserelais |
| 11 | — |
| 12 | Getriebesteuerrelais |
| 13 | Stromanschluss für Zusatzgeräte |
| 14 | — |
| fünfzehn | — |
| 16 | Scheibenrelais |
| 17 | Relais Heckscheibenheizung |
| 18 | Sitzheizungsrelais |
| 19 | Abblendlichtrelais |
| 20 | Fernlichtrelais |
| 21 | — |
ad vertisements
Lage des Sicherungskastens
Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Ampere | Schaltkreis |
|---|---|---|
| 1 | 120A | Sicherungs-/Relaisblock für Instrumententafel |
| 2 | 120А/175A | Generator |
| З | 40А | ABS/ESP |
| 4 | 60A | Servolenkung |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Sicherungs-/Relaisblock für Instrumententafel |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mitsubishi Colt Z30?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
