In diesem Artikel betrachten wir den Renault Scenic der dritten Generation, der von 2009 bis 2016 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Renault Scenic III 2015 und 2016 , erhalten Sie Informationen über die Position der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Belegung jeder Sicherung (Sicherungsbelegung).
Sicherungsanordnung Renault Scenic III 2010-2016
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Renault Scenic III sind die Sicherungen Nr. 17 (Steckdose Gepäckraumzubehör), Nr. 18 (Steckdose für Zubehör für Rücksitze) und Nr. 19 (Zigarettenanzünder) im Sicherungskasten Instrumententafel.

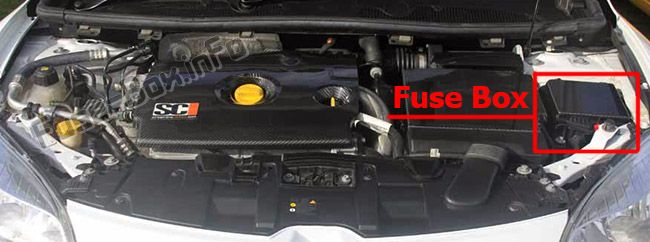

Motorraum
Einige Zubehörteile sind durch Sicherungen geschützt, die sich im Motorraum im Sicherungskasten C befinden. Aufgrund der eingeschränkten Zugänglichkeit empfehlen wir Ihnen jedoch, Ihre Sicherungen von einem zugelassenen Händler austauschen zu lassen.

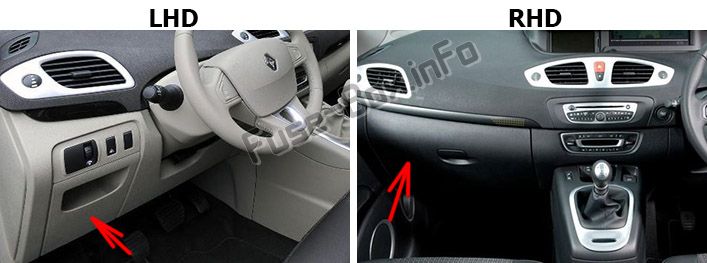

Passagierabteil

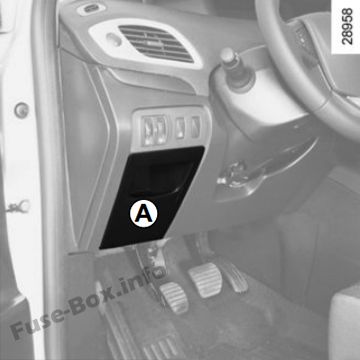

Linkslenker:
Der Sicherungskasten befindet sich links am Lenkrad hinter der Verkleidung.

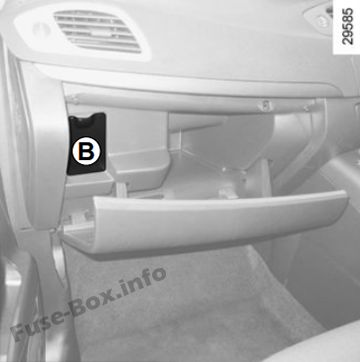

Rechtslenker:
Der Sicherungskasten befindet sich im Handschuhfach unter der Abdeckung.
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Schaltkreis |
|---|---|
| 1 | Elektronische Parkbremse |
| 2 | Bremslichter |
| 3 | Automatische Türverriegelung |
| 4 | Fensterheber Fahrer |
| 5 | Instrumententafel |
| 6 | Fahrtrichtungsanzeiger |
| 7 | Navigationssystem |
| 8 | Innenspiegel |
| 9 | Heckscheibenwischer |
| 10 und 11 | Elektrische Fensterheber hinten |
| 12 | ABS/ESC |
| 13 | Beifahrer elektrische Fensterheber |
| 14 | Scheibenwischer |
| fünfzehn | Beheizte Außenspiegel |
| 16 | Radio |
| 17 | Steckdose für Gepäckraumzubehör |
| 18 | Steckdose für Rücksitzzubehör |
| 19 | Zigarettenanzünder |
