Hier finden Sie die Sicherungskasten-Belegung für den Renault Trafic III X83 der Baujahre 2015 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Renault Trafic III 2015-2019…
Sicherungen Zigarettenanzünder (Steckdose): #34 (2015-2016) oder #31 (2017) (Zigarettenanzünder, Zubehörsteckdose), #41 (2015-2016) oder #38 (2017) (Zubehörsteckdose im Laderaum) und #43 (2015-2016) oder #40 (2017) (Steckdose für Zubehör hinten) im Sicherungskasten der Instrumententafel.

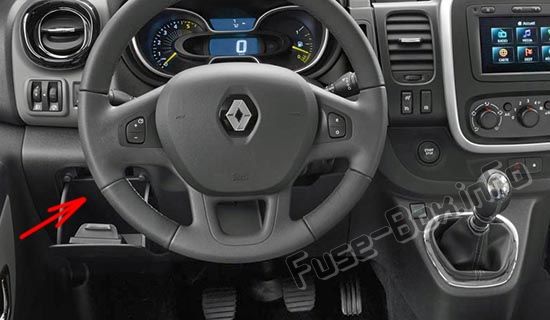

Der Sicherungskasten befindet sich hinter dem Ablagefach unten links neben dem Lenkrad.
2015, 2016
ad vertisements

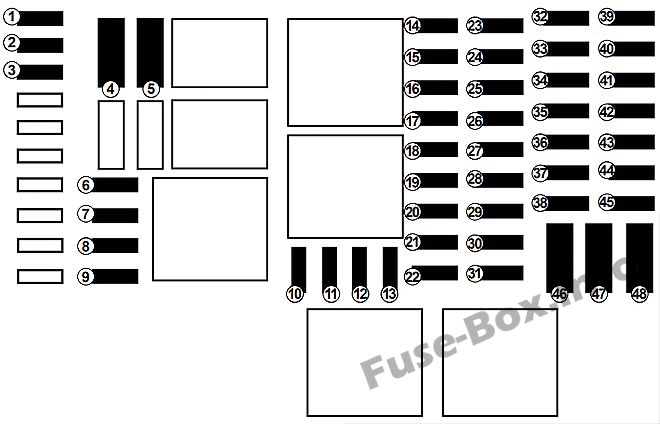

Zuordnung der Sicherungen (2015, 2016)
| Nein. | Zuweisung |
|---|---|
| 1 | + Batterie-Harnstoff-Einspritzung |
| 2 | + Batterie für Fahrzeuge mit RENAULT Karte |
| 3 | APC-Last für Fahrzeuge mit RENAULT-Karte |
| 4 | Heizung |
| 5 | Einstellung |
| 6 | Einstellung |
| 7 | Heizung |
| 8 | Zusatzheizung und Klimaanlage |
| 9 | Fahrgastraum-Zusatzheizung |
| 10 | Außenspiegel elektrisch, Zusatzzentralverstellung |
| 11 | Beheizter Außenspiegel |
| 12 | Radio, Multimedia, Rückspiegel, Diagnosesteckdose |
| 13 | Vorrüstung Anhängerkupplungsdose |
| 14 | Zeitgesteuerte Batterie, Fahrgastraumeinheit |
| fünfzehn | Zentraleinheit Fahrgastraum, Reifendruckverlustmeldung, Freisprechen |
| 16 | Warnblinker, Fahrtrichtungsanzeiger |
| 17 | Zentralverriegelung der Öffnungselemente |
| 18 | Tagfahrlicht links, Standlicht hinten, Fernlicht links, Abblendlicht rechts |
| 19 | Kennzeichenbeleuchtung, Nebelscheinwerfer und Nebelschlussleuchten |
| 20 | Alarm, Hupe, Beleuchtung und Wischerhebel |
| 21 | Instrumententafel |
| 22 | Lichtstiel |
| 23 | Heckscheibenwischer, Scheibenwaschpumpe, Hupe |
| 24 | Allgemeine APC-Last |
| 25 | Rücklichter |
| 26 | Bremsschalter |
| 27 | Einspritzung, Start |
| 28 | Airbag, Lenksäulenschloss |
| 29 | Fensterheber auf der Beifahrerseite |
| 30 | Servolenkung |
| 31 | Bremslichter |
| 32 | APC-Last für Fahrzeuge mit RENAULT-Karte |
| 33 | Üblicher Service |
| 34 | Zigarettenanzünder, Zubehörsteckdose |
| 35 | Tagfahrlicht rechts, Standlicht vorn, Fernlicht rechts, Abblendlicht links |
| 36 | Bremslicht, ABS, Transponder |
| 37 | Innenbeleuchtung, Klimaanlage |
| 38 | Start für Fahrzeuge mit RENAULT-Karte |
| 39 | Heckscheibenwischer |
| 40 | Elektromagnetische Benachrichtigung |
| 41 | Zubehörsteckdose im Laderaum |
| 42 | Fensterhebermotor Fahrerseite |
| 43 | Zubehörsteckdose hinten |
| 44 | BCM starten |
| 45 | Beheizte Sitze |
| 46 | Heizung, Klimaanlage |
| 47 | Scheibenwischer vorne |
| 48 | Fahrtenschreiber |
2017
ad vertisements

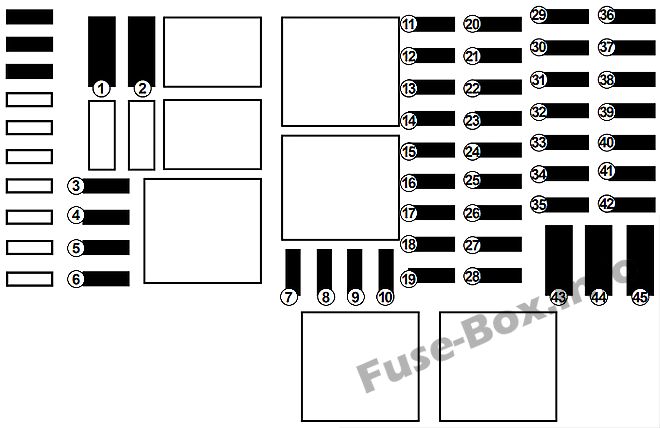

Belegung der Sicherungen (2017)
| Nein. | Zuweisung |
|---|---|
| 1 | APC-Last für Fahrzeuge mit RENAULT-Karte |
| 2 | Einstellung |
| 3 | Einstellung |
| 4 | + Batterie für Fahrzeuge mit RENAULT Karte |
| 5 | Zusatzheizung und Klimaanlage |
| 6 | Fahrgastraum-Zusatzheizung |
| 7 | Außenspiegel elektrisch, Zusatzzentralverstellung |
| 8 | Beheizter Außenspiegel |
| 9 | Radio, Multimedia, Rückspiegel, Diagnosesteckdose |
| 10 | Vorrüstung Anhängerkupplungsdose |
| 11 | Zeitgesteuerte Batterie, Fahrgastraumeinheit |
| 12 | Tagfahrlicht rechts, Standlicht vorn, Fernlicht rechts, Abblendlicht links |
| 13 | Warnblinker, Fahrtrichtungsanzeiger |
| 14 | Zentralverriegelung der Öffnungselemente |
| fünfzehn | Tagfahrlicht links, Standlicht hinten, Fernlicht links, Abblendlicht rechts |
| 16 | Kennzeichenbeleuchtung, Nebelscheinwerfer und Nebelschlussleuchten |
| 17 | Alarm, Hupe, Beleuchtung und Wischerhebel |
| 18 | Instrumententafel |
| 19 | Heizung |
| 20 | Heckscheibenwischer, Scheibenwaschpumpe, Hupe |
| 21 | Allgemeine APC-Last |
| 22 | Rücklichter |
| 23 | Bremsschalter |
| 24 | Einspritzung, Start |
| 25 | Airbag, Lenksäulenschloss |
| 26 | Fensterheber auf der Beifahrerseite |
| 27 | Servolenkung |
| 28 | Bremslichter |
| 29 | APC-Last für Fahrzeuge mit RENAULT-Karte |
| 30 | Üblicher Service |
| 31 | Zigarettenanzünder, Zubehörsteckdose |
| 32 | Heizung |
| 33 | Bremslicht, ABS, Transponder |
| 34 | Innenbeleuchtung, Klimaanlage |
| 35 | Start für Fahrzeuge mit RENAULT-Karte |
| 36 | Heckscheibenwischer |
| 37 | Elektromagnetische Benachrichtigung |
| 38 | Zubehörsteckdose im Laderaum |
| 39 | Fensterhebermotor Fahrerseite |
| 40 | Zubehörsteckdose hinten |
| 41 | BCM starten |
| 42 | Beheizte Sitze |
| 43 | Fahrtenschreiber |
| 44 | Scheibenwischer vorne |
| 45 | Heizung, Klimaanlage |
