Der zweisitzige Roadster Renault Wind wurde von 2010 bis 2013 produziert. In diesem Artikel finden Sie Sicherungskastenpläne des Renault Wind Roadster 2012 , Informationen zur Lage der Sicherungsbleche im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsplan).
Sicherungsanordnung Renault Wind Roadster 2010-2013
Es werden Informationen aus der Betriebsanleitung von 2012 verwendet. Lage und Funktion von Sicherungen in Fahrzeugen anderer Hersteller können abweichen.

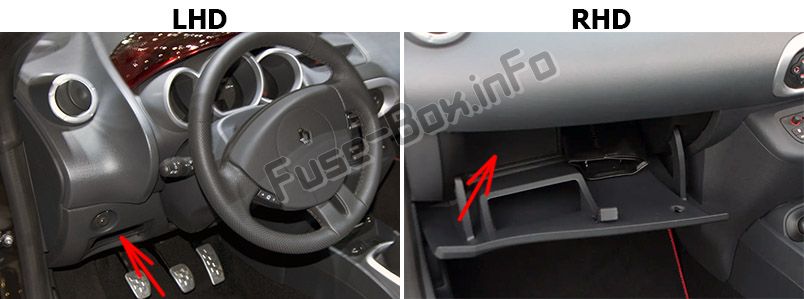

Lage des Sicherungskastens
Passagierabteil

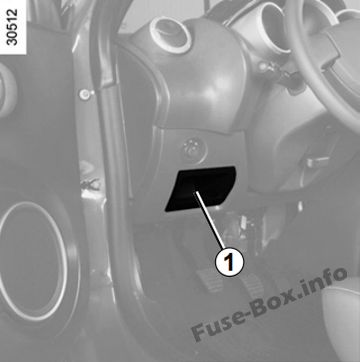

Je nach Fahrzeug die Klappe (1) oder die Klappe im Ablagefach (2) entfernen
Linkslenker:
Der Sicherungskasten befindet sich links am Lenkrad hinter der Abdeckung.

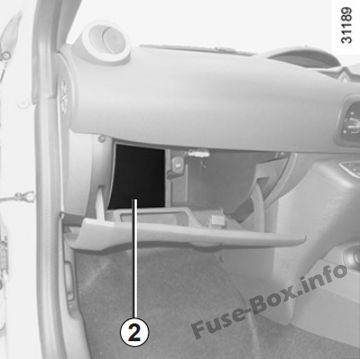

Rechtslenker-Fahrzeuge:
Es befindet sich im Handschuhfach hinter dem Deckel.
ad vertisements
Belegung der Sicherungen
Um die Sicherungen zu identifizieren, beziehen Sie sich auf das Sicherungszuordnungsetikett.
| Zahlen | Zuweisung |
|---|---|
| 1 und 2 | Scheibenwischer. |
| 3 | Servolenkung. |
| 4 | Platz für zusätzliche Ausrüstung reserviert. |
| 5 | Bremslicht/Geschwindigkeitsbegrenzer. |
| 6 | Rückfahrscheinwerfer/Außenspiegelsteuerung/Alarmsirene. |
| 7 | Airbag. |
| 8 | Elektrik/Transponder Fahrgastraum. |
| 9 | Einspritz-/Kraftstoffpumpe. |
| 10 | ABS/ASR/ESP |
| 11 | Fahrtrichtungsanzeiger/Diagnosebuchse. |
| 12 | Netzteil/Instrumententafel. |
| 13 | Abblendlicht Scheinwerfer. |
| 14 | Zentralverriegelung |
| fünfzehn | Seitenlichter. |
| 16 | Platz für zusätzliche Ausrüstung reserviert. |
| 17 | Beheizte Heckscheibe/Beheizte Außenspiegel. |
| 18 | Innenbeleuchtung/Innenbeleuchtung/Klimaautomatik. |
| 19 | Platz für zusätzliche Ausrüstung reserviert. |
| 20 | Nebelscheinwerfer vorne und hinten. |
| 21 | Fernlicht / Hupe. |
| 22 | Platz für zusätzliche Ausrüstung reserviert. |
| 23 | Elektrische Fensterheber. |
| 24 | Platz für zusätzliche Ausrüstung reserviert. |
| 25 | Abblendlicht / Nebelschlusslicht. |
| 26 | Schiebedach. |
| 27 | Platz für zusätzliche Ausrüstung reserviert. |
| 28 | Belüftung des Fahrgastraums. |
| 29 | Radio/Fahrgastraum-Elektrikeinheit. |
| 30 | Zubehör Steckdose. |
| 31 | Platz für zusätzliche Ausrüstung reserviert. |
| 32 | Fernlicht rechts. |
| 33 | Fernlicht links. |
| 34 | Abblendlicht rechts. |
| 35 | Abblendlicht links. |
| 36 | Platz für zusätzliche Ausrüstung reserviert. |
| 37 | Beheizte Außenspiegel |
| 38 | Horn |
| 39 | Nebelschlussleuchten |
| 40 | Platz für zusätzliche Ausrüstung reserviert. |
| 41 | Beheizte Sitze. |
| 42 | Rechtes Standlicht/ Zubehörsteckdose/Geschwindigkeitsregler/Geschwindigkeitsbegrenzersteuerung/Zentralverriegelungssteuerung/Warnblinkersteuerung. |
| 43 | Standlicht/Kennzeichenbeleuchtung links. |
| 44 | Platz für zusätzliche Ausrüstung reserviert. |
| 45 | Diodenschutz. |
| 46 | Platz für zusätzliche Ausrüstung reserviert. |
| 47 | Platz für zusätzliche Ausrüstung reserviert. |
| 48 | Radio. |
