In diesem Artikel betrachten wir den BMW 1er der zweiten Generation (F20 / F21), der von 2012 bis 2019 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des BMW 1er 2012, 2013, 2014, 2015, 2016 und 2017 (114i) , 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d), Informationen zur Position der Sicherungsplatten im Fahrzeug abrufen und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais erhalten.
Sicherungslayout BMW 1er 2012-2017

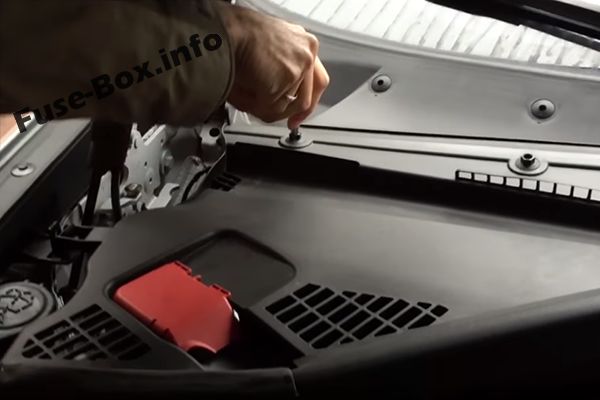

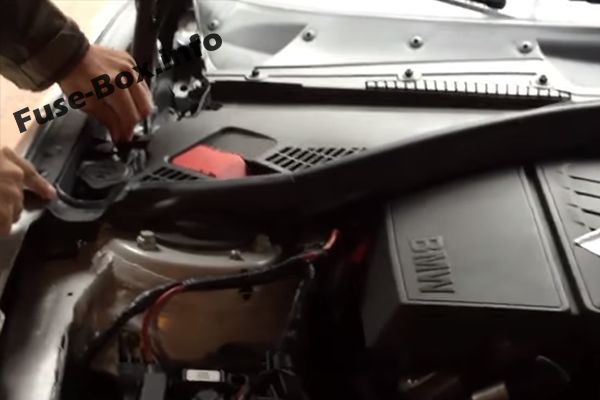

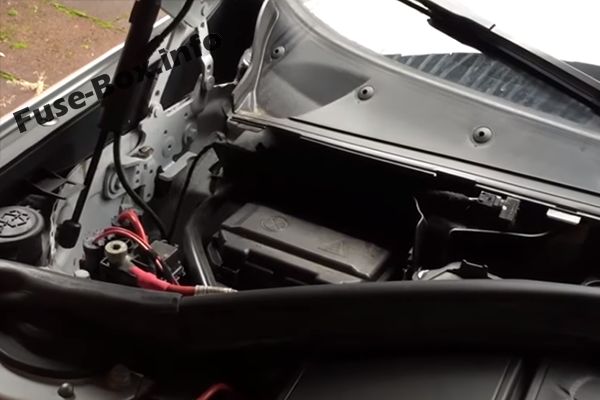

Position des Sicherungskastens
Es befindet sich auf der rechten Seite des Motorraums (auf der linken Seite bei Fahrzeugen mit Rechtslenkung) unter einer Kunststoffabdeckung.
ad vertisements
Sicherungskastendiagramm

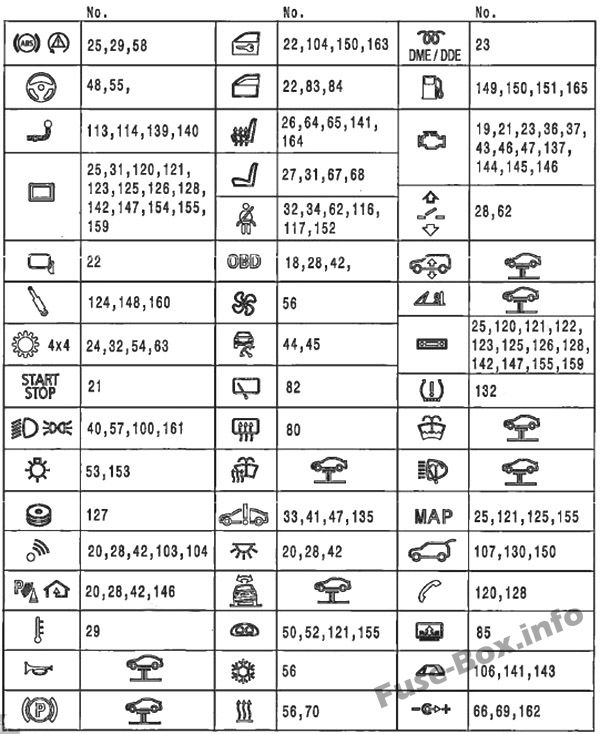

Zuordnung der Sicherungen

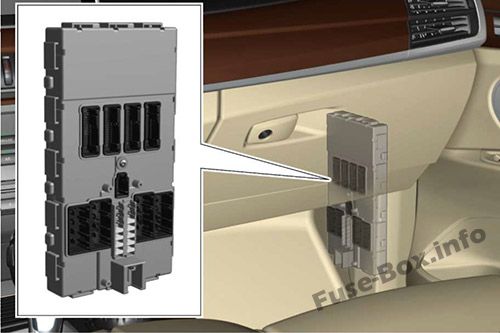

Es befindet sich in der vorderen Säule auf der Beifahrerseite unter dem Handschuhfach.
Planen
1 – 54-poliger Stecker
2 – 12-poliger Stecker
3 – 42-poliger Stecker
4 – 54-poliger Stecker
5 – Sicherungen
6 – Stecker (1-polig, positiv)
7 – Relais
8 – 54-poliger Stecker
9 – 54- Stiftstecker
10 – 54-poliger Stecker
Sicherungen:
Schaltzentrum in der Lenksäule (SZL)
Bedienfeld für Fahrerassistenzsysteme
Beleuchtungsbedienfeld
LED-Scheinwerfer Heckelektronikmodul
(REM)
Stecker OBDII, IHKA
Elektronischer Block des Außentürgriffs
Fensterheber
Zentralverriegelung
Relais:
Elektrische Fensterheber
Zentralverriegelung
Scheinwerferscheiben
Starter
Horn
Scheibenwischer bei 1/2 Geschwindigkeit
ad vertisements

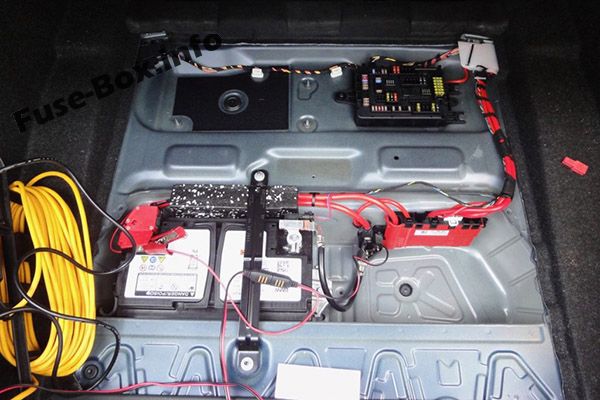

Position des Sicherungskastens
Eine Einheit befindet sich auf der rechten Seite hinter der Schalldämmung. Die zweite – in der Mitte unter dem Futter.

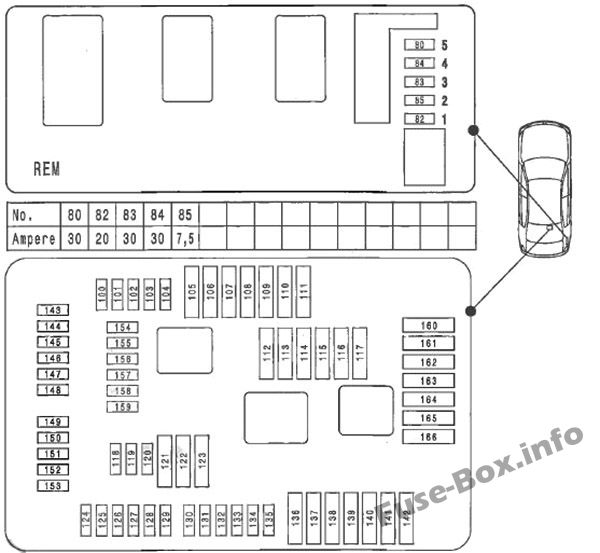

Sicherungskastendiagramm

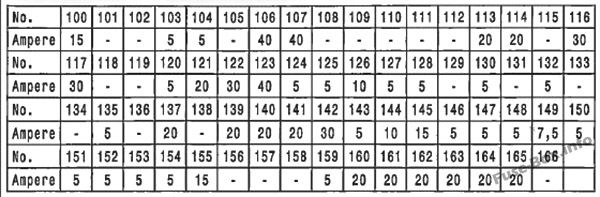

Zuordnung der Sicherungen
