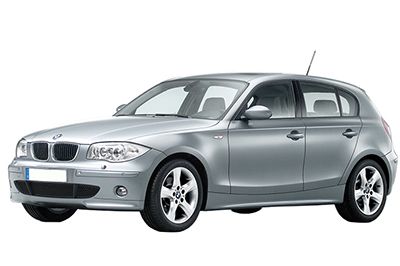

In diesem Artikel betrachten wir den BMW 1er der ersten Generation (E81 / E82 / E87 / E88), der von 2004 bis 2013 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des BMW 1er 2004, 2005, 2006, 2007, 2008 , 2009, 2010, 2011, 2012 und 2013 (116i, 116d, 118i, 118d, 120i, 120d, 123d, 130i), erhalten Sie Informationen über die Position der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen ( Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout BMW 1er 2004-2013

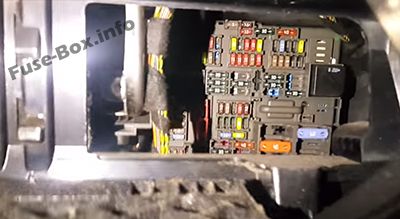

Position des Sicherungskastens
Öffnen Sie das Handschuhfach, entfernen Sie die Klappe (Pfeil 1) durch Vorwärtsdruck aus dem unteren Halter, lösen Sie das Handschuhfach, indem Sie auf beide Laschen (Pfeile 2) drücken, und klappen Sie es nach unten.
Drücken Sie nach dem Ersetzen einer Sicherung das Handschuhfach nach oben, bis es einrastet, und bringen Sie die Klappe wieder an.
ad vertisements

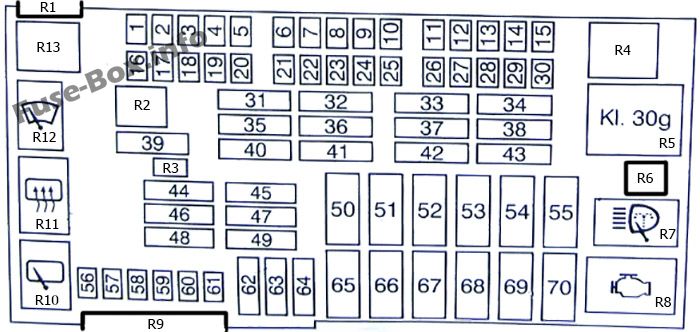

Sicherungskastendiagramm (Typ 1)
Zuordnung der Sicherungen im Handschuhfach (Typ 1)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F1 | 15 | bis 09.2005: Getriebesteuerung |
| F1 | 10 | Stand 09.2006: Überrollschutzregler |
| F2 | 5 | bis 03.2007: Elektrochromer Innenrückspiegel ab 03.2007: OBDII-Buchse des Kombiinstrument-Steuergeräts |
| F3 | – – | – – |
| F4 | 5 | Autozugangssystem |
| F5 | 7.5 | bis 03.2007: Funktionszentrale, Dach |
| F5 | 20 | Stand 03.2007: Elektrische Kraftstoffpumpe |
| F6 | 15 | bis 09.2007: Getriebesteuergerät |
| F6 | 5 | Stand 09.2007: AUC-Sensor, DC / DC-Wandler |
| F7 | 20 | bis 03.2007: Steuergerät, Einzel- / Zusatzheizung |
| F8 | 5 | bis 03.2007: CD-Wechsler |
| F8 | 20 | Stand 03.2007: Verstärker |
| F9 | 10 | bis 03.2007: Aktive Geschwindigkeitsregelung |
| F10 | – – | – – |
| F11 | 10 | bis 09.2007: Radio |
| F11 | 30 | Stand 09.2007: N52 (125i, 130i): Ölzustandssensor DISA Aktuators 1 DISA Aktor 2 Kraftstofftank – Entlüftungsventil Kurbelwellensensor Luftmassenstromsensor |
| F11 | 20 | Stand 09.2007: N46 / TU2 (118i, 120i), N45 / TU2 (116i): Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 N43 (116i, 118i, 120i): Sauerstoff Sensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator |
| F12 | 20 | bis 09.2007: Funktionszentrale, Dach |
| F12 | 15 | Stand 09.2007: Relais, elektrische Vakuumpumpe |
| F13 | 5 | Regler |
| F14 | – – | – – |
| F15 | 5 | AUC-Sensor |
| F 16 | 15 | bis 03.2007: Rechtes Horn 03.2007-09.2007: Linkes Horn Rechtes Horn |
| F 16 | 10 | Stand 09.2007: N46 / TU2 (118i, 120i), N45 / TU2 (116i): E-Box-Lüfter Kurbelwellensensor Kraftstofftank-Entlüftungsventil Heißfilm -Luftmassenmesser N43 (116i, 118i, 120i): E-Box-Lüfter Kurbelwelle Sensor Variables Ansaugsystem: Positionssensor und Stellantrieb Luftmassenstromsensor Kühler-Verschlussantriebseinheit N52 (125i, 130i): EAC-Sensor Sekundärluftpumpenrelais E-Box-Lüfter |
| F17 | 5 | bis 03.2007: Navigationssystem |
| F17 | 10 | Stand 09.2007: N52 (125i, 130i): Abgasklappe USA: Diagnosemodul für Kraftstofftankleckage N43 (116i, 118i, 120i): Stickoxidsensor |
| F18 | 5 | bis 03.2007: CD-Wechsler ab 03.2007: Elektrochromer Innenrückspiegel |
| F19 | 7.5 | bis 03.2007: Komfortzugangskontrollmodul Elektronisches Modul Türaußengriff , Fahrerseite Elektronikmodul Außentürgriff, Beifahrerseite Sirene und Neigungsalarmsensor ab 03.2007: Sirenen- und Neigungsalarmsensor |
| F20 | 5 | Dynamische Stabilitätskontrolle (DSC) |
| F21 | 7.5 | Fahrertürschalter-Cluster Außenspiegel |
| F22 | – – | – – |
| F23 | 10 | Nicht USA: Digitaler Tuner Videomodul USA: Satellitenempfänger Digitaler Tuner US |
| F24 | 5 | Reifendruckregelung (RDC) |
| F25 | – – | – – |
| F26 | 10 | Telematik-Steuereinheit (TCU) Universelle Lade- und Freisprecheinrichtung (ULF) Telefon-Transceiver (ohne TCU oder ULF) Antennensplitter- Kompensator Auswurfbox |
| F27 | 5 | Fahrertürschalter-Cluster Telefon-Transceiver |
| F28 | 5 | Funktionszentrale, Dach Parkdistanzkontrolle (PDC) |
| F29 | 5 | AUC Sensor (bis 03.2007) Fahrersitz Heizmodul Beifahrersitz Heizmodul |
| F30 | 20 | Zigarrenanzünder vorne Ladebuchse, Mittelkonsole, Steckdose hinten im Gepäckraum |
| F31 | 30 | bis 09.2005: Dynamische Stabilitätskontrolle (DSC) |
| F31 | 20 | Stand 09.2005: Radio (mit RAD Radio oder RAD2-BO Benutzeroberfläche) CCC / M-ASK (mit M-ASK-BO Benutzeroberfläche oder CCC-BO Benutzeroberfläche) |
| F32 | 30 | bis 03.2007: Sitzmodul vorne links (mit Speicher) Fahrersitzheizmodul (ohne Speicher) ab 03.2007: Sitzmodul vorne links |
| F33 | 30 | bis 03.2007: Switch, Sitzverstellung des Beifahrers Schalter für Beifahrersitzlehnenbreitenverstellung Beifahrer Lordosenstütze Schaltventilblock für die Beifahrersitzlehnenbreitenverstellung Ventilblock, Unterstützung vordere rechtse lumbalen |
| F33 | 5 | Stand 03.2007: Komfort-Zugangskontrolle Elektronikmodul Außentürgriff, Fahrerseite Elektronikmodul Außentürgriff, Beifahrerseite |
| F34 | 30 | bis 03.2007: Verstärker |
| F34 | 5 | Stand 03.2007: CD-Wechsler |
| F35 | 20 | bis 09.2005: N46 (118i, 120i), N45 (116i): Elektrische Kraftstoffpumpe N52 (125i, 130i), M47 / TU2 (118d, 120d): Kraftstoffpumpensteuerung (EKPS) |
| F35 | 30 | Stand 09.2005: Dynamische Stabilitätskontrolle (DSC) |
| F36 | 30 | Fußraummodul |
| F37 | 30 | bis 03.2007: Schalter für Fahrersitz Lehnenbreitenverstellung Lordosenstütze Fahrer Schaltventilblock für Fahrersitz Lehnenbreitenverstellung Ventilblock, Unterstützung vordere linke Lenden |
| F37 | 10 | 03.2007-09.2007: Schalter für Beifahrersitz Lehnenbreitenverstellung Schalter für Fahrersitz Lehnenbreitenverstellung lumbalen des Passagiers Stützschalter Lordosenstütze Fahrer Schalter Ventilblock für die Fahrersitzlehnenbreitenverstellung Ventilblock für die Fahrersitzlehnenbreitenverstellung Ventilblock, vorne links Lordosenstütze Ventil Block, vordere linke Lordosenstütze |
| F37 | 30 | Stand 09.2007: N52 (125i, 130i): DME – Steuereinheit elektrische Kühlmittelpumpe Thermostat, Kennfeld Kühl Sensor Einlassnockenwelle Auslassnockenwelle Sensor VANOS Ventilsolenoid, Ansaug- VANOS – Magnetventil, Abgas |
| F38 | 30 | Stand 09.2007: N52 (125i, 130i): Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 nach Katalysator Kurbelwellenentlüftungsheizung 1 |
| F39 | 30 | bis 09.2007: Wischermotor ab 09.2007: N52 (125i, 130i): Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 Einspritzventil, Zylinder 5 Einspritzventil, Zylinder 6 Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 Zündspule, Zylinder 5 Zündspule, Zylinder 6 Störunterdrückungskondensator für Zündspulen |
| F40 | 20 | bis 09.2005: Radio (mit RAD Radio oder RAD2-BO Benutzeroberfläche) CCC / M-ASK (mit M-ASK-BO Benutzeroberfläche oder CCC-BO Benutzeroberfläche) Stand 09.2005-03.2007: Elektrische Kraftstoffpumpe (ohne EKPS) Kraftstoffpumpensteuerung (EKPS) |
| F40 | 7.5 | Stand 03.2007: Funktionszentrale, Dach |
| F41 | 30 | Fußraummodul |
| F42 | 30 | bis 09.2005: Schalter zur Einstellung der Breite der Fahrersitzlehnenbreite Schalter für die Lordosenstütze des Fahrers Ventilblock zur Einstellung der Breite der Rückenlehne des Fahrersitzes Ventilblock , vordere linke Lordosenstütze 09.2006-03.2007: Anhängermodul |
| F42 | 40 | Stand 03.2007: Fußraummodul |
| F43 | 30 | Scheinwerferwaschpumpe |
| F44 | 30 | Anhängermodul |
| F45 | 20 | bis 09.2005: Anhängersteckdose |
| F45 | 40 | 09.2005-03.2007: Aktivlenkung |
| F45 | 30 | Stand 03.2007: Sitzmodul vorne rechts |
| F46 | 30 | Sperrschaltung für Heckscheiben-Defogger (positiv) |
| F47 | 20 | Stand 09.2005: Anhängersteckdose |
| F48 | 20 | Steuergerät für intermittierendes Wischen / Waschen, hinten |
| F49 | 30 | bis 03.2007: Beifahrersitzheizungsmodul 03.2007-09.2007: Sitzmodul vorne rechts |
| F49 | 40 | Stand 09.2007: Aktivlenkung |
| F50 | 40 | bis 09.2005: Aktivlenkung |
| F50 | 10 | Stand 03.2007: DME-Steuergerät |
| F51 | 50 | Autozugangssystem |
| F52 | 50 | bis 03.2007: Fußraummodul |
| F52 | 20 | Stand 03.2007: Fahrersitzheizungsmodul |
| F53 | 50 | bis 03.2007: Fußraummodul |
| F53 | 20 | Stand 03.2007: Beifahrersitzheizungsmodul |
| F54 | 60 | bis 03.2007: B + potentieller Verteiler |
| F54 | 30 | Stand 03.2007: Trailer-Modul |
| F55 | – – | – – |
| F56 | 15 | Zentralverriegelung |
| F57 | 15 | Zentralverriegelung |
| F58 | 5 | Kombiinstrument OBD II-Buchse |
| F59 | 5 | Lenksäulenschalter-Cluster |
| F60 | 7.5 | Heizung / Klimaanlage |
| F61 | 10 | Zentrale Informationsanzeige Handschuhfachleuchte Gepäckraumleuchte rechts |
| F62 | 30 | Fenstersteuerung |
| F63 | 30 | Fenstersteuerung |
| F64 | 30 | Fenstersteuerung |
| F65 | 40 | Dynamische Stabilitätskontrolle (DSC) |
| F66 | 50 | Kraftstoffheizung |
| F67 | 50 | bis 03.2007: Gebläseausgangsstufe |
| F67 | 30 | Stand 03.2007: Gebläseausgangsstufe |
| F68 | 50 | bis 03.2007: Relais, elektrische Vakuumpumpe |
| F68 | 40 | Stand 03.2007: Fußraummodul |
| F69 | 50 | Elektrolüfter |
| F70 | 50 | Sekundärluft-Einspritzpumpe N45 (116i): Elektrische Vakuumpumpe |
| F71 | 20 | Anhängersteckdose |
| F72 | 15 | N45, N45 / TU2 (116i): Relais, elektrische Vakuumpumpe |
| F73 | 10 | N46 / TU2 (118i, 120i), N45 / TU2 (116i): E-Box-Lüfter des Kurbelwellensensors Kraftstofftank-Entlüftungsventil Heißfilm- Luftmassenmesser 03.2007-09.2007: N52 (125i, 130i): EAC-Sensor Sekundärluftpumpenrelais E. -box Lüfter Heißfilm -Luftmassenmesser |
| F74 | 10 | 03.2007-09.2007: N52 (125i, 130i): Abgasklappe USA: Diagnosemodul für Kraftstofftankleckage ab 09.2007: N43 (116i, 118i, 120i): Stickoxidsensor |
| F75 | – – | – – |
| F76 | 20 | 03.2007-09.2007: N43 (116i, 118i, 120i): Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator N46 / TU2 (118i, 120i), N45 / TU2 (116i): Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 |
| F76 | 30 | 03.2007-09.2007: N52 (125i, 130i): Ölzustandssensor DISA Aktuators 1 DISA Aktor 2 Kraftstofftank – Entlüftungsventil Kurbelwellensensor Luftmassenstromsensor |
| F77 | 30 | N43 (116i, 118i, 120i): DME Steuereinheit Öldrucksteuerventil Einlassnockenwellensensor Auslassnockenwelle Sensor VANOS – Magnetventil, Einlass VANOS – Magnetventil, Abgas N45 / TU2 (116i): DME Steuereinheit Saugstrahlpumpe Ventileinlassnockenwellensensor Exhaust Nockenwellensensor VANOS-Magnetventil, Einlass VANOS-Magnetventil, Auslass Heizung, Kurbelgehäuseentlüftung N46 / TU2 (118i, 120i): DME-Steuergerät Kennfeld Thermostat Einlassnockenwellensensor Auslassnockenwellensensor VANOS-Magnetventil, Einlass VANOS-Magnetventil, Auspuffheizung , Kurbelgehäuseentlüftung 03.2007-09.2007: N52 (125i, 130i): Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 Einspritzventil, Zylinder 5 Einspritzventil, Zylinder 6 Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 Zündspule, Zylinder 5 Zündspule, Zylinder 6 Störunterdrückungskondensator für Zündspulen |
| F78 | 30 | N43 (116i, 118i, 120i): Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 Störunterdrückungskondensator für Zündspulen N46 / TU2 (118i, 120i), N45 / TU2 (116i): Sauerstoffsensor vor der Katalyse Wandler Oxygen Sensor 2 vor Katalysator Lambdasonde nach dem Katalysator 03.2007-09.2007: N52 (125i, 130i): DME – Steuereinheit elektrische Kühlmittelpumpe Thermostat, Kennfeld Kühleinlassnockenwellensensor Auslassnockenwelle Sensor VANOS – Magnetventil, Einlass VANOS – Magnetventil, Abgas |
| F79 | 30 | 03.2007-09.2007: N43 (116i, 118i, 120i): Ölzustandssensor Heizung, Entlüfter Kurbelgehäuse Elektrische Umschaltventil, Motorlager Tankentlüftungsventil Mengenregelventil Kennfeld – Thermostat N46 / TU2 (118i, 120i), N45 / TU2 (116i ): Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 N52 (125i, 130i): Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 nach Katalysator Konverter Kurbelwellenentlüftungsheizung 1 |
| F80 | – – | – – |
| F81 | 30 | Anhängermodul |
| F82 | – – | – – |
| F83 | – – | – – |
| F84 | 30 | Scheinwerferwaschpumpe |
| F85 | – – | – – |
| F86 | – – | – – |
| F87 | – – | – – |
| F88 | 20 | bis 09.2007: Kraftstoffpumpensteuerung (EKPS) |
| F88 | 30 | Stand 09.2007: Gebläseausgangsstufe |
| R1 | Kabelbaumstecker | |
| R2 | Das Doppelrelais für elektrische Kraftstoffpumpe / Lüfterhupe (nur M47TU2-Lüfterhupe) ist auf der Leiterplatte im Gehäuse montiert | |
| R3 | Begriff. Das 30g_f-Relais (nur in Verbindung mit entsprechenden Geräten installiert) ist auf der Platine im Gehäuse montiert | |
| R4 | Begriff. Das Relais 15 ist auf der Platine im Gehäuse montiert | |
| R5 | Begriff. 30g Relais | |
| R6 | Energieversorgung | |
| R7 | Relais für Scheibenwaschanlage | |
| R8 | Relais für Sekundärluftpumpe | |
| R9 | Interne Schnittstelle, Steuergerät für Anschlussdose | |
| R10 | Relais für Heckscheibenwischer | |
| R11 | Relais für beheizte Heckscheibe | |
| R12 | Relais für Wischerstufe 1 | |
| R13 | Das Relais für die Wischerstufe 2 ist auf der Leiterplatte im Gehäuse montiert |
ad vertisements

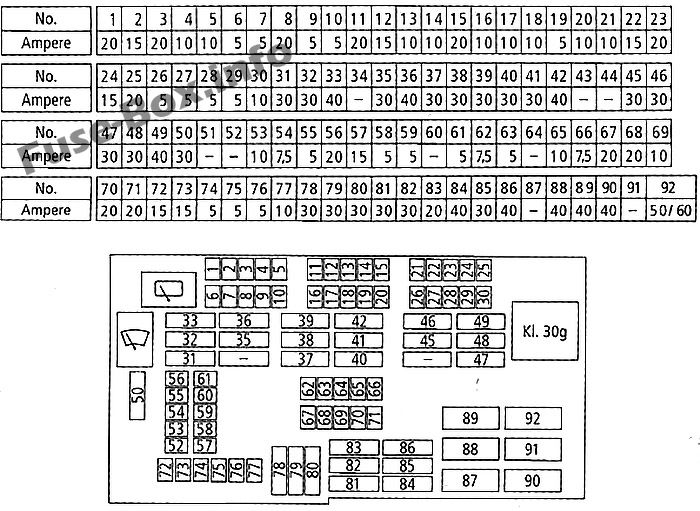

Sicherungskastendiagramm (Typ 2)

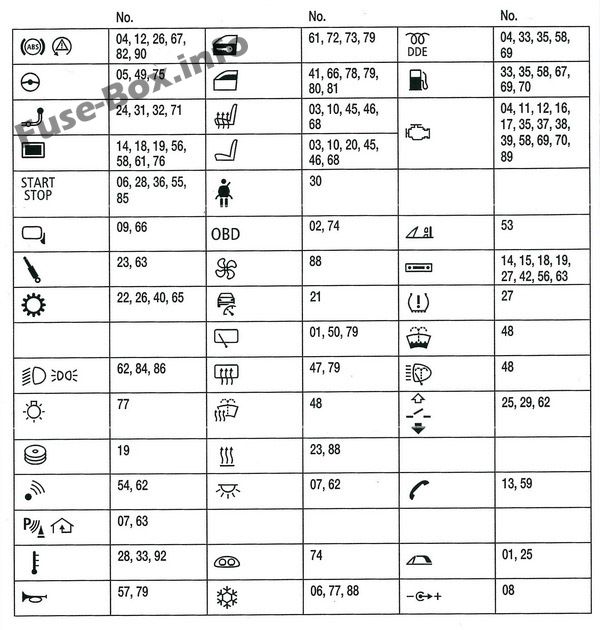

Zuordnung der Sicherungen
ad vertisements

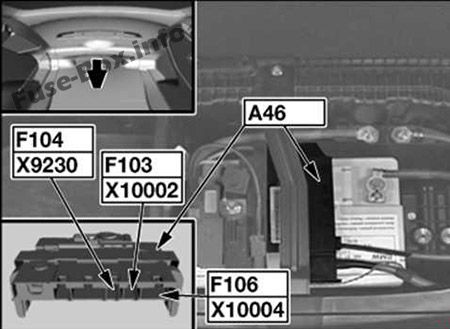

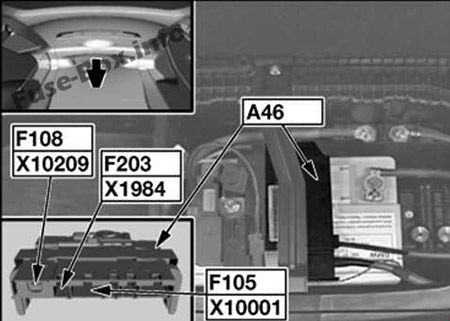

Motorsicherungen und Relais
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F103 | – – | – – |
| F104 | – – | Batteriesensor |
| F105 | 100 | Elektronische Servolenkung (EPS) |
| F106 | 100 | Elektrische Zusatzheizung |
| F108 | 250 | Anschlussdose |
| F203 | 100 | Startpunkt-Endpunkt – DDE-Hauptrelais |
ad vertisements
N54 (135i)
N54 (135i)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 30 | Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 Zündspule, Zylinder 5 Zündspule, Zylinder 6 Störunterdrückungskondensator für Zündspulen |
| F02 | 30 | DME-Steuergerät Kühlmittelthermostat Elektrische Kühlmittelpumpe Kennfeldthermostat Auslassnockenwellensensor Auslass-VANOS-Magnetventil Einlassnockenwellensensor Einlass-VANOS-Sensor Wastegate-Ventile |
| F03 | 20 | Kurbelwellensensor Kraftstofftank Entlüftungsventil Ölzustandssensor Mengensteuerventil |
| F04 | 30 | Kurbelgehäuseentlüftungsheizungen Sauerstoffsensorheizungen |
| F05 | – – | – – |
| F06 | 10 | E-Box-Lüfter Abgasklappe USA: Diagnosemodul für Kraftstofftankleckage |
| F07 | 40 | Elektrische Kühlmittelpumpe |
| K6400 | DME-Hauptrelais | |
| A2076 | B + Leistung |
N52 (125i, 130i)
N52 (125i, 130i)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 30 | Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 Zündspule, Zylinder 5 Zündspule, Zylinder 6 Störunterdrückungskondensator für Zündspulen |
| F02 | 30 | Kühlmittelthermostat Elektrische Kühlmittelpumpe Auslassnockenwellensensor Auslass-VANOS-Magnetventil Einlassnockenwellensensor Einlass-VANOS-Magnetventil |
| F03 | 20 | Kurbelwellensensor Motorsteuergerät (ECM) Kraftstofftankentlüftungsventil Luftmassenmesser Ölzustandssensor Variable Ansaugkrümmerregler |
| F04 | 30 | Kurbelgehäuseentlüftungsheizung Sauerstoffsensorheizungen |
| F05 | 30 | Kraftstoffeinspritzrelais |
| F06 | 10 | EAC-Sensor E-Box-Lüfter Abluftklappe Diagnosemodul für Leckage im Kraftstofftank Anschlussdose Luftmassenmesser für Sekundärluftinjektion |
| F07 | 40 | Valvetronic (WT) Relais |
| F09 | 30 | Elektrische Kühlmittelpumpe |
| F010 | 5 | Heizungsrelais für Kurbelgehäuseentlüftung Zündspule, Zylinder 1 Zündspule, Zylinder 2 Zündspule, Zylinder 3 Zündspule, Zylinder 4 |
| A6000 | Motorsteuergerät (ECM) | |
| K6300 | DME-Hauptrelais | |
| K6319 | Valvetronic (WT) Relais | |
| K6327 | Kraftstoffeinspritzrelais | |
| K6539 | Heizrelais für Kurbelgehäuseentlüftung |
ad vertisements

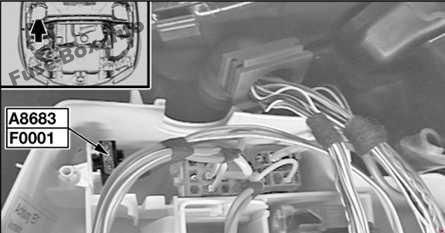

N46 (118i, 120i)
N46 (118i, 120i)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 20 | Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 |
| F02 | 20 | VANOS-Magnetventil, Einlass- VANOS-Magnetventil, Auslass Nockenwellensensor II Nockenwellensensor I Thermostat, Kennfeldkühlung |
| F03 | 30 | DME-Steuergerät Heißfilm-Luftmassenmesser Ölstandsensor Kurbelwellensensor Kraftstofftankentlüftungsventil Heizung, Kurbelgehäuseentlüftung |
| F04 | 10 | E-Box-Lüfter Anschlussdose |
| F05 | 30 | Sauerstoffsensor vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 vor Katalysator (mit 4 Sauerstoffsensoren) Sauerstoffsensor 2 nach Katalysator (mit 4 Sauerstoffsensoren) |
| F001 | 10 | Energiesparrelais, Klemme 15 |
| F0001 | 40 | Relais, variable Ventilsteuerung |

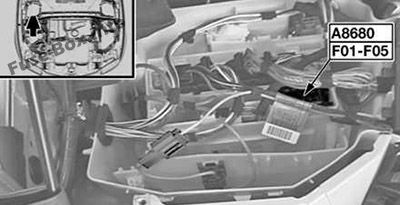

N45 (116i)
N45 (116i)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 30 | Heißfilm – Luftmassenmesser Tankentlüftungsventil Ölstandssensor Saugstrahlpumpe Ventil |
| F02 | 30 | Sauerstoffsensor vor Katalysator Sauerstoffsensor nach Katalysator |
| F03 | 20 | Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 Kurbelwellensensor Nockenwellensensor I Nockenwellensensor II E-Box-Lüfter Anschlusskasten (Kraftstoffpumpenrelais) |
| F04 | 30 | VANOS-Magnetventil, Einlass- VANOS-Magnetventil, Auslass- DME-Steuergerät |
| F05 | 30 | Energiesparrelais, Klemme 15 |

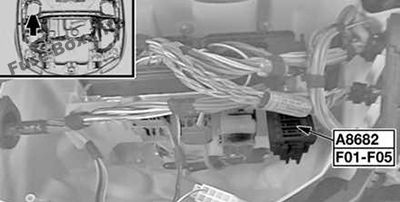

M47 / TU2 (118d, 120d)
M47 / TU2 (118d, 120d)
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 20 | Ladedruckregler 1 Hall-Effekt-Sensor, Nockenwelle 1 Raildruckregelventil Volumenregelventil |
| F02 | 20 | Magnetventil, Abgasrückführung Heizung, Kurbelgehäuseentlüftung Elektrisches Umschaltventil, Drallklappen Sauerstoffsensor vor Katalysator Steuergerät vorheizen Ölstandsensor |
| F03 | 30 | B + Potentialverteiler – Steuergerät für digitale Dieselelektronik |
| F04 | 10 | E-Box Lüfter |
| F05 | – – |
