BMW X5 F15 Sicherungskasten Belegung 2014–2018

Hier finden Sie die Sicherungskasten-Belegung für den BMW X5 F15 der Baujahre 2014 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.

Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.

BMW X5 F15 Sicherungskasten Belegung

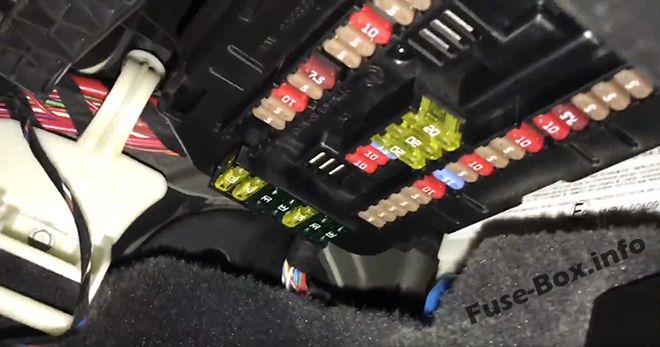

Position des Sicherungskastens

Es befindet sich unter dem Handschuhfach.
Lösen Sie zum Zugriff einige Schrauben und entfernen Sie die Abdeckung unter dem Handschuhfach.

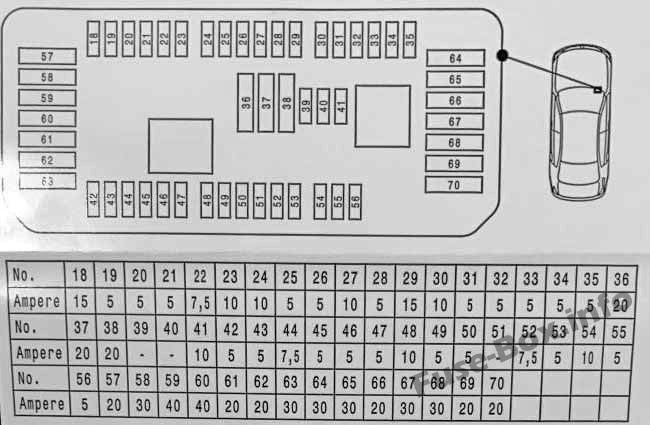

Sicherungskastendiagramm

Zuordnung der Sicherungen

Es befindet sich in der vorderen Säule auf der Beifahrerseite hinter der Verkleidung unter dem Handschuhfach.

Diagramm

Zuordnung

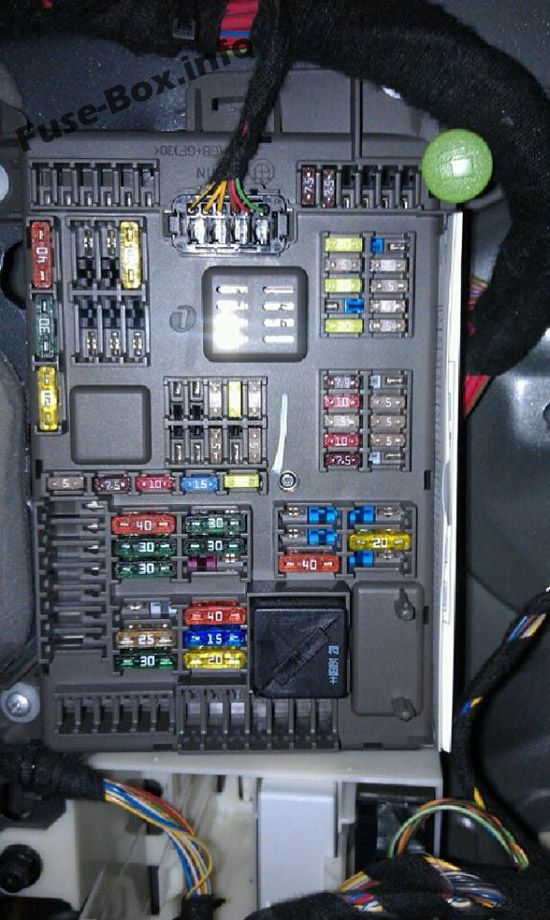

Position des Sicherungskastens

Es befindet sich auf der rechten Seite hinter der Abdeckung.

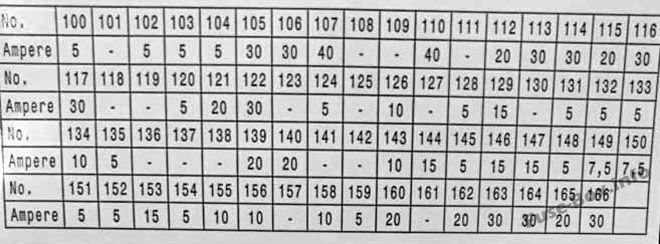

Sicherungskastendiagramm

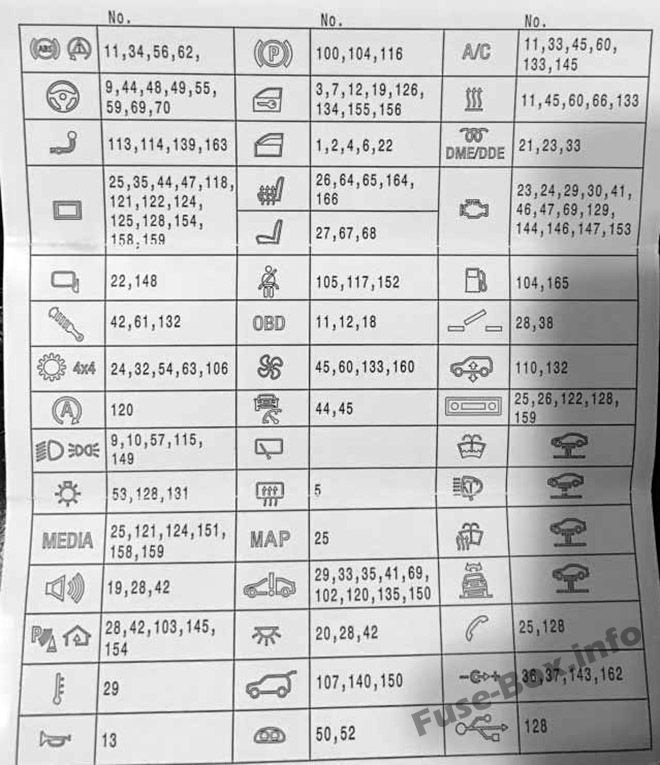

Zuordnung der Sicherungen

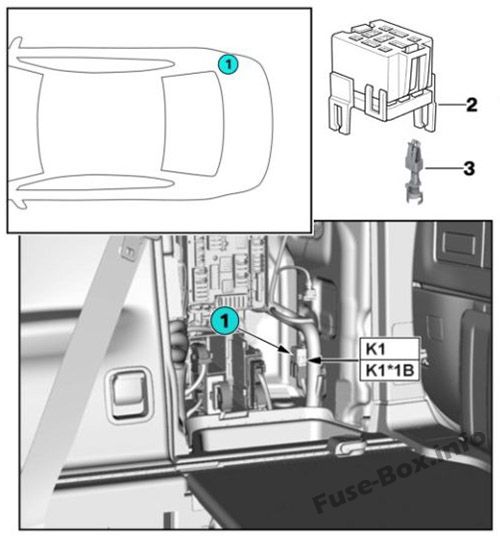

Hilfsrelais können sich in der Nähe des Sicherungskastens befinden, beispielsweise ein pneumatisches Aufhängungsrelais oder ein Kühlschrankrelais.

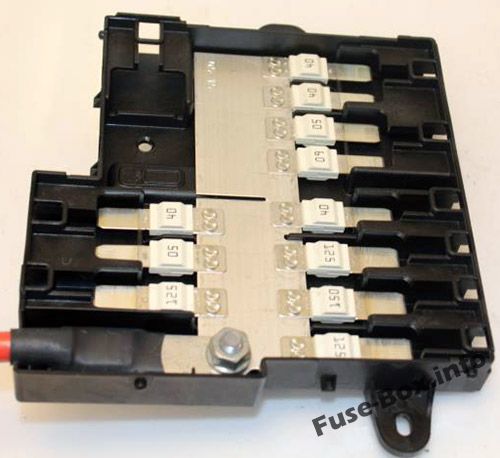

Position des Sicherungskastens

Es befindet sich im Gepäckraum unter dem Futter.

Hier finden Sie Hochleistungssicherungen zum Schutz des gesamten Stromkreises.

Seine Komponenten hängen vom Baujahr und der Ausstattung des Fahrzeugs ab.

Häufige Fragen zum Sicherungskasten

Wo befindet sich der Sicherungskasten beim BMW X5 F15?

Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.

Was zeigt die Sicherungsbelegung?

Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
