Mercedes-Benz M-Klasse / ML-Klasse W163 Sicherungsbelegung
Die Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz M-Klasse sind die Sicherungen Nr. 2 (vorderer Zigarettenanzünder), Nr. 6 (Innenbuchse) im Sicherungskasten des Fahrgastraums und Sicherung Nr. 1 (bis zum 08.31.01: Innenbuchse) im Sicherungskasten des Motorraums.

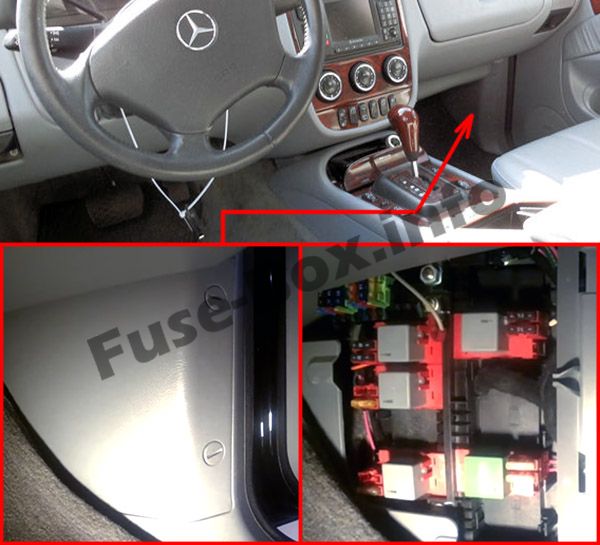

Position des Sicherungskastens
Der Sicherungskasten befindet sich im vorderen rechten Fußraum hinter der Abdeckung.
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Fahrgastraum
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | AIRBAG OFF Anzeigelampe | 7.5 |
| 2 | Zigarettenanzünder vorne (mit Aschenbecherbeleuchtung) | 20 (bis Fahrgestellnummer A289564, X754619)
15 (ab Fahrgestellnummer A289565, X754620) |
| 3 | Heckklappenwischermotor | 15 |
| 4 | Bis Fahrgestellnummer A289564, X754619: E-Call-Steuergerät (nur USA) Ab Fahrgestellnummer A289565, X754620: Gebläsemotor vorne |
7,5 (bis Fahrgestellnummer A289564, X754619)
40 (ab Fahrgestellnummer A289565, X754620) |
| 5 | Instrument Staubtuch / Klimaanlage | 7,5 (bis Fahrgestellnummer A289564, X754619)
15 (ab Fahrgestellnummer A289565, X754620) |
| 6 | Innensteckdose | 20 |
| 7 | Nicht zugeordnet | – – |
| 8 | Bis Fahrgestellnummer A289564, X754619: Beheiztes Kissen für den linken Vordersitz und beheiztes Kissen für den rechten Vordersitz Ab Fahrgestellnummer A289565, X754620: Nicht zugewiesen |
20 (bis VIN A289564, X754619) |
| 9 | Nicht zugeordnet | – – |
| 10 | Einstellschalter für den linken Vordersitz | 30 (bis Fahrgestellnummer A289564, X754619)
35 (ab Fahrgestellnummer A289565, X754620) |
| 11 | Einstellschalter für den rechten Vordersitz | 30 (bis Fahrgestellnummer A289564, X754619)
35 (ab Fahrgestellnummer A289565, X754620) |
| 13 | Vorhandene Kraftstoffpumpe mit Kraftstoffstandsensor (Benzin) ausbauen | 20 |
| 17 | Heizbare Heckscheibe | 25 |
| 19 | HCS [SRA] -Pumpe | 30 |
| 20 | Ab Fahrgestellnummer A289565, X754620: Rechtes Fernlicht | 7.5 |
| 21 | Ab Fahrgestellnummer A289565, X754620: Linke Fernlicht- / Fernlichtanzeige | 7.5 |
| 24 | Ab Fahrgestellnummer A289565, X754620: Heckscheibenmotoren und Spannungsversorgung für das untere Bedienfeld | 25 |
| 25 | Ab Fahrgestellnummer A289565, X754620: Fensterhebermotoren vorne und Spannungsversorgung für das untere Bedienfeld | 25 |
| Relais | ||
| K1 | Sitzkomfortkontrollrelais | |
| K2 | Kraftstoffpumpenrelais (Benzin) | |
| K4 | Heckscheiben-Defroster-Relais | |
| K5 | HCS [SRA] -Pumpenrelais | |
| K6 | Zusätzliches Fernlichtrelais (ab Fahrgestellnummer A289565, X754620) | |
| K8 | Unteres Bedienfeld / Kontaktbrückenschalter (ab Fahrgestellnummer A289565, X754620) | |
| K9 | Relais für Spannungsversorgung der Laufzeit. 15 |
Sicherungskasten im Motorraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links) unter der Abdeckung.

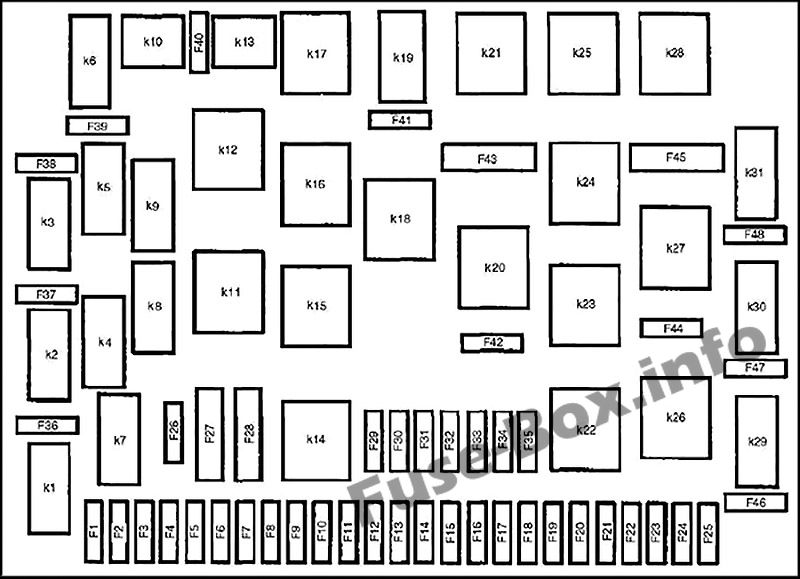

Sicherungsdiagramm (bis 31.08.01)
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum (bis 08.31.01)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Innensteckdose (X58 / 1) | 15 |
| 2 | Kombiinstrument (A1): • Linke vordere Kontrollleuchte (A1e1) Linke vordere Lampeneinheit (E1): • Linke Blinkerleuchte (E1e5) Linke linke Rückleuchte (E3): • Linke Blinkerleuchte (E3e1) Linke Zusatzblinkerleuchte (E22 / 1) Innensteckerhülse, Stromkreis L (Z53 / 4) • Anhängerkupplungsstecker (X52) |
7,5 |
| 3 | Rechte vordere Lampeneinheit (E2): • Rechter Fernlicht (E2e1) |
15 |
| 4 | Lieferung des Schiebe- / Kippdachkreises (SHD) 30: • Gleit- / Kippdachmotor (SHD) (M12) |
30 |
| 5 | Linke vordere Lampeneinheit (E1): • Linkes Fernlicht (E1e1) Staubtuch (A1): • Fernlicht-Anzeigelampe (A1e3) |
7,5 |
| 6 | Heckscheibenwischermotor (M6 / 4) | 7,5 |
| 7 | Kombinationsschalter (S4): • Warnblinkschalter (S6 / 1s1) • Schalter für Scheibenwaschanlage (S4s4) • Wischschalter (S4s5) Wischermotor (M6 / 1) Relais k17: Frontwischerintervallrelais |
15 |
| 8 | Verteilergetriebe-Steuergerät (N78) | 25 |
| 9 | Instrumentenstaubtuch (A1) Kennzeichenbeleuchtung: • Kennzeichenleuchte für die hintere hintere Tür (Е19 / 3V Kennzeichenleuchte für die hintere hintere Tür (E19 / 4) • Kennzeichenleuchte, linker Reserveradträger (E19 / 5) / Kennzeichenleuchte, rechter Reserveradträger (E19 / 6) Cockpit-Anschlusshülse, Schaltkreis 58d (Z50 / 1): • Schalter für Fensterlüftung links (S21 / 13y Schalter für Fensterfenster rechts (S21 / 14) (Leuchtdioden) • Links vorderer SIH-Schalter (S51 / 1У rechter vorderer SIH-Schalter (S51 / 2) (Leuchtdioden) • Heizung / Wechselstromschalter (S98) (Leuchtdioden) • 2-Wege-Schalterkombination (S97 / 6) (Leuchtdioden) • ESP OFF-Schalter (S76 / 6) (Leuchtdioden) • Außenspiegelschalter, ein- und ausklappbar (S50 / 1) (Leuchtdiode) • Wahlschalter für elektrische Scheinwerfereinstellung (SI / 1) (Leuchtdiode) • Heckscheibenwisch- / Waschschalter (S78) (Leuchtdiode) • Dachschalter (S13 / 2) (Leuchtdiode) • Rückfahrscheinwerferschalter (S16 / 2) • Beleuchtung (R3e1) • Mittelkonsolenschaltergruppe (S21) |
7,5 |
| 10 | Radio (A2) Dachanschlusshülse, Arcuit 15R (Z54 / 1): • Linke Sonnenblende mit beleuchtetem Spiegel (Е14 / 1) • Rechte Sonnenblende mit beleuchtetem Spiegel (E14 / 2) • Bordcomputer-Steuergerät (N41) • Automatisch Dimmen Innenrückspiegel (H7) Zigarrenanzünder vorne (mit Aschenbecherbeleuchtung) R3 • Heizelement (R3r1) Handschuhfachleuchte (E13 / 1) Kombiinstrument (A1): • Airbaganzeige und Warnleuchte (A1e15) |
10 |
| 11 | Heißfilm-Luftmassenmesser (B2 / 5) Nockenwellen-Positionssensor (L5 / 1) Kraftstoffeinspritzventile (Y62) Bei M111: • HFM-Steuermodul (N3 / 4) |
10 |
| 12 | Innensteckerhülse, Stromkreis 58L (Z53 / 6): • Anhängerkupplungsstecker (X52) • Linke Rückleuchte (E3): • Linke Rückleuchte und Parkleuchte (E3e2) Linke vordere Lampeneinheit (E1): • Linke Standleuchte und Standleuchte ( E1e3) • Linke Slde-Markierungslampe (E1e6) |
7,5 |
| 13 | Dachanschlusshülse, Stromkreis 30 (Z54 / 2): • Vordere Innenleuchte (mit Abschaltverzögerung und vorderer Leselampe) (E15 / 2) • Hintere Innenleuchte (E15 / 3) • Innenleuchte links hinten (E15 / 8) • Innenleuchte rechts hinten (E15 / 9) • Steuergerät für Bordcomputer (N41) Kombiinstrument (A1): • Warnleuchte für Sicherheitsgurt (A1E9) Lenkwinkelsensor (N49) Datallnk-Stecker (X11 / 4) |
10 |
| 14 | Mit Diesel: Einspritzzeitgeber, Abgasrückführungsventil | 10 |
| 15 | Innenanschlusshülse, Stromkreis 54 (Z52 / 6): Linke linke Rückleuchte (E3): • Linke Bremsleuchte (E3e4) Rechte Rückleuchte (E4): • Rechte Bremsleuchte (E4e4) • Mittelhoch montierte Bremsleuchte (E21) • Mittlere hoch montierte Bremsleuchte, Reserveradträger (E35) • Anhängerkupplungsstecker (X52) |
10 |
| 16 | Diagnosestecker (X11 / 4) Rückfahrscheinwerferschalter (S16 / 2) Cockpit-Steckerhülse, Stromkreis 15 (Z50 / 2): • Steuergerät für Klimaanlage (N19) • Heizungs- / Wechselstromschalter (S98): • Gebläseschalter (S98s1) • Thermostat (S98p1) • Umluftschalter Kontrollleuchte (S98h1) • Beleuchtung (S98e1) • Schalterbeleuchtung (S98e2) • Umluftschalter (S98s2) • Klimaanlage Ein Kontrollleuchte (S98h2) • Schalterbeleuchtung (S98e2) • Klimaanlage Ein-Schalter (S98s3) • Stellantrieb für Umluftklappe (M39) • Steuergerät für Klimaanlage (N19) |
15 |
| 17 | Anschlusskasten für Laderaum (X58 / 4) | 15 |
| 18 | Anhängerkupplungsstecker (X52) | 25 |
| 19 | M111: HFM-Steuermodul (N3 / 4) Einstellbarer Nockenwellen-Steuermagnet (Y49) Aktivkohlefilter-Absperrventil (Y58) M112 / 113: Anschlusshülse M2e (Z7 / 36) Klemme 87 • Umschaltventil Ansaugkrümmer (Y22 / 5) • AGR-Umschaltventil (Y27) • Luftpumpen-Vakuumventil (Y32) • O2-linker Sauerstoffsensor vor dem Katalysator. (G3 / 3) • O2-rechter Sauerstoffsensor vor dem Katalysator. (G3 / 4) Spülsteuerventil (AKF) (Y58 / 1) O2-linker Sauerstoffsensor nach dem Katalysator. (G3 / 5) O2-rechter Sauerstoffsensor nach dem Katalysator. (G3 / 6) M113: Zylinderabschaltventil 1Y80 Zylinderabschaltventil 1Y80 |
15 |
| 20 | Linker elektrisch verstellbarer und beheizter Außenspiegel (M21 / 1), rechter elektrisch verstellbarer und beheizbarer Außenspiegel (M21 / 2) Spiegelheizung | 15 |
| 21 | Mit Soundsystem: Soundverstärker (A2 / 13) Radio (A2) |
25 |
| 22 | Innensteckerhülse, Stromkreis 15 (Z51 / 5) • Steuermodul ETC [EGS] (N15 / 3) • Schalter zur Erkennung des Übertragungsbereichs (S16 / 10) • Sperrmagnet, Sicherungs- / Parkklinke (Y66 / 1) • Verteilergetriebesteuerung Einheit (N78) • Traktionssystem-Steuergerät (N47) Mit ESP: • Lenkwinkelsensor (N49) Kombiinstrument (A1) (F1k3) Kraftstoffpumpenrelais Tempomat-Drucktastenschalter (S40) Mit M111: HFM-SFI-Steuergerät (N3) / 4) Mit M112 / 113: Motorelektronik-Steuergerät (N3 / 10) |
|
| 23 | Schonen | |
| 24 | Innenanschlusshülse, Stromkreis 58R (Z52 / 4): • Anhängerkupplungsanschluss (X52) Rechte vordere Lampeneinheit (E2): • Rechte Steh- und Standleuchte (E2e3) Rechte Rückleuchte (E4): • Rechte Rückleuchte und Standleuchte (E4e2) ) Rechte Seitenmarkierungslampe (E2e6) |
7,5 |
| 25 | Rechte vordere Lampeneinheit (E2): • Rechte Blinkleuchte (E2e5) Rechte Rückleuchte (E4) • Rechte Blinkleuchte (E4e1) Rechte zusätzliche Blinkerleuchte (E22 / 2) Steuergerät für Traktionssystem (N47) Innenanschlusshülse, Stromkreis R (Z53 / 5): • Anhängerkupplungsstecker (X52) Kombiinstrument (A1): • Blinkerleuchte rechts (A1e2) |
7,5 |
| 26 | Steckerhülse, Stromkreis 15 abgesichert (Z3 / 29): • Zündspulen M111 (T1) • Zündspulen M112 (T1) • Zündspulen M113 (T1) |
15 |
| 27 | Steuergerät für Traktionssysteme (N47) | 40 |
| 28 | Innenanschlusshülle für beheizte Sitze (Z53 / 8): Lieferung von beheizten Sitzen links / rechts: • Relais für beheizte Sitze , Stufe 1 (K59) • Relais für beheizte Sitze , Stufe 2 (K59 / 1) • beheiztes Kissen für den linken Vordersitz (R13 / 1) / beheiztes Kissen für den rechten Vordersitz (R13 / 3) • Beheiztes Kissen für die linke vordere Rückenlehne (R13 / 2) beheiztes Kissen für die rechte vordere Rückenlehne (R13 / 4) |
20 |
| 29 | Schaltergruppe Mittelkonsole (S21): • Schalter für rechte vordere Fensterscheibe (S21s2) • Motor für rechte vordere Fensterheber (M10 / 4) • Schalter für linke hintere Fensterscheibe (S21s3) Schalterkombination, elektrische Fensterheber, hintere Mittelkonsole (S21 / 15): • Schalter für die linke Heckscheibe (S21 / 15s1) • Fensterhebermotor: hinten links (M10 / 5) Relais 16: Fensterheber vorne rechts (F1k16) |
30 |
| 30 | Schaltergruppe Mittelkonsole (S21): • Schalter links vorne (S21s1) • Schalter rechts hinten (S21s4) Schalterkombination, elektrische Fensterheber, hintere Mittelkonsole (S21 / 15): • Relais rechts vorne (S21 / 15s2) 18: Linke vordere elektrische Fensterheber (F1k18) |
30 |
| 31 | Schaltergruppe Mittelkonsole (S21): • Schalter, elektrische Einstellung des Außenspiegels (S50) Cockpit-Anschlusshülse, Entlüftungsfenster (Z50 / 13): Heckentlüftungsfenster : • Schalter für das linke Entlüftungsfenster (S21 / 13) • Schalter für das rechte Entlüftungsfenster (S21 / 13) S21 / 14) Schiebedachschalter (S13 / 2) |
15 |
| 32 | Schalter für die Einstellung des rechten Vordersitzes (S23) Motorgruppe für die Einstellung des rechten Vordersitzes (M26) • Motor vorn / hinten (M26 / m1) • Motor oben / unten hinten (M26 / m2) • Motor vorne oben / unten (M26 / m3) • Rückenlehne vorn / hinten Motor (M26 / m5) |
30 |
| 33 | Schalter für die Einstellung des linken Vordersitzes ( S22) Motorgruppe für Sitzverstellung: vorne links (M25) |
30 |
| 34 | Linke vordere Lampeneinheit (E1): Linkes Abblendlicht (E1e2) (S1 / 1 Wahlschalter für die Einstellung des elektrischen Scheinwerferbereichs) Motoren zur Einstellung des linken Scheinwerferbereichs (E1m1), Motoren zur Einstellung des rechten Scheinwerferbereichs (E1m2) |
7,5 |
| 35 | Rechte vordere Lampeneinheit (E2): Rechtes Abblendlicht (E2e2) |
7,5 |
| 36 | Heckscheibenheizung | 25 |
| 37 | Fanfare-Hörner: • Zweitonsignalisierungssystem (H1) • Zweitonsignalisierungssystem, Hupe 2 (H1 / 1) |
20 |
| 38 | Kraftstoffpumpe mit Kraftstoffanzeige (M3 / 3) | 20 |
| 39 | Schonen | |
| 40 | Vakuumpumpe (M 612.963) | 25 |
| 41 | Umwälzpumpenrelais (F1k19) Rechte Motorhülsenanschlusshülse , Pumpe (Z57 / 2): • Kühlmittelumwälzpumpe (M13) • Modulgebläsemotor (M2 / 2) Mit Diesel: Heilverstärker Stationäre Heizung |
25 |
| 42 | Zentralverriegelung: • Zentralverriegelungsmotor der linken Vordertür (M14 / 6) • Zentralverriegelungsmotor der rechten Vordertür (M14 / 5) Anschlusshülse, Innenverriegelung (Z53 / 1): • Zentralverriegelungsmotor der hinteren Tür (M14 / 7) • CL [ZV] -Motor der linken hinteren Tür (M14 / 8) • CL [ZV] -Motor der rechten hinteren Tür (M14 / 9) • CL [ZV] -Motor der Tankklappe (M14 / 10) |
20 |
| 43 | Heizgebläserelais (F1 k21) Gebläsemotor (M2) |
30 |
| 44 | Motorlüfterrelais, Stufe 1 (Flk26) Motorlüfterrelais, Stufe 1 (F1k26) Linke Motorraum-Anschlusshülse, Lüfter (Z56 / 2) • Linker zusätzlicher Lüfter (M4m1) • Rechter zusätzlicher Lüfter (M4m2) |
30 |
| 45 | Elektrische Luftpumpe (M33) | 40 |
| 46 | Cockpit-Anschlusshülse, Nebelschlussleuchte (Z50 / 10): • 2-Wege-Schalterkombination (S96 / 7) (Nebelschlussleuchtendiode) Linke Rückleuchte (E3), rechte Rückleuchte (E4) • Linke Nebelschlussleuchte (E3e5), Nebelschlussleuchte rechts hinten (E4e5) Anhängerkupplungsstecker (X52) |
7.5 |
| 47 | Linke Motorraum-Anschlusshülse, zusätzlicher Scheinwerfer (Z56 / 4) Linke vordere Scheinwerfereinheit ( E1): • Linke Nebelscheinwerfer (E1e4) • Linker zusätzlicher Scheinwerfer Fernlicht (E1e7), rechter zusätzlicher Scheinwerfer Fernlicht (E2e7) Rechte vordere Scheinwerfereinheit (E2) |
15 |
| Relais | ||
| K1 | Beheiztes Heckscheibenrelais | |
| K2 | FAN-Relaismodul (K39) | |
| K3 | Relais für elektrische Kraftstoffpumpe (außer Motor 612.963) | |
| K4 | Linkes Blinkerrelais | |
| K5 | Relais Stromkreis 58, Kennzeichenbeleuchtung / Kombiinstrument | |
| K6 | Elektronisches Stabilitätsprogramm (ESP) / Bremslichtunterdrückungsrelais | |
| K7 | Blinkerrelais rechts | |
| K8 | Anlasserrelais (Magnetschalter, Klemme 50) | |
| K9 | Stromkreis 58R Relais (rechte Standleuchte) | |
| K10 | Schonen | |
| K11 | Relais Stromkreis 15 verzögert (nur Motor 612.963) | |
| K12 | Stromkreis 15 Relais | |
| K13 | Stromkreis 58L Relais (links stehende Lampe) | |
| K14 | Komfortrelais | |
| K15 | Zentralverriegelungsrelais, Entriegelung der Heckklappe | |
| K16 | Relais für Fensterheber rechts vorne | |
| K17 | Frontwischerrelais, intermittierend | |
| K18 | Relais für Fensterheber links vorne | |
| K19 | Relais für Heizungsumwälzpumpe und Sicherung des Kastenlüfters und Relaiskasten | |
| K20 | Zentralverriegelungsrelais: Alle Türen verriegeln | |
| K21 | Heizgebläserelais | |
| K22 | Abblendlicht und Kontaktstückrelais | |
| K23 | Zentralverriegelungsrelais: Entriegeln der Beifahrertür, der hinteren Türen und der Kraftstofftankklappe | |
| K24 | Zentralverriegelungsrelais: Fahrertür entriegeln | |
| K25 | Relais der ETS / ESP-Hydraulikeinheit | |
| K26 | Motorlüfterrelais, Stufe 1, mit Klimaanlage | |
| K27 | Schonen | |
| K28 | Relais der Sekundärluft-Einspritzpumpe | |
| K29 | Nebelschlussleuchtenrelais |

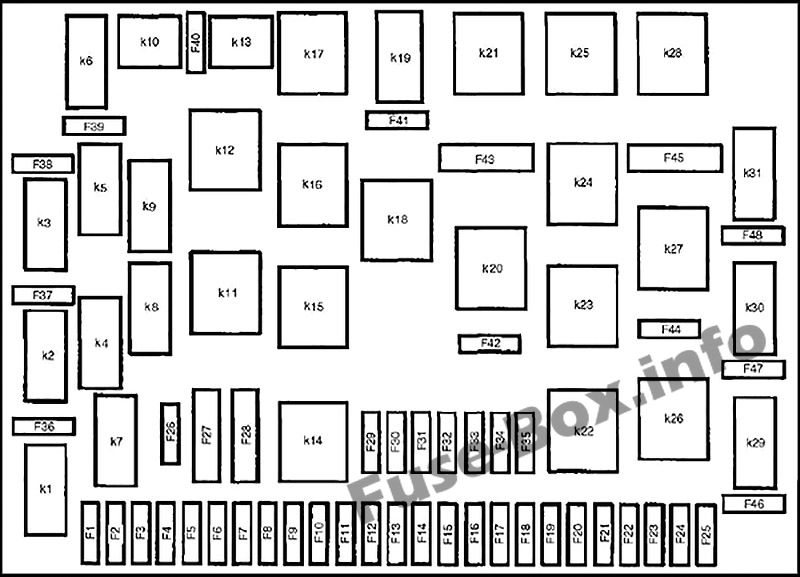

Sicherungsdiagramm (Stand 01.09.01)

ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum (Stand 09.01.01)
| № | Sicherungsfunktion | Ampere |
|---|---|---|
| 1 | Nicht zugeordnet | – – |
| 2 | Kombiinstrument (A1): • Linker Blinkeranzeigelampe (A1e1) Linke vordere Lampeneinheit (E1): • Linker Blinkerleuchte (E1e5) Left taillamp (E3): • Linker Blinkerleuchte (E3e1) linke Hilfsblinkerlampe (E22 / 1) Innensteckerhülse, Stromkreis L (Z53 / 4) • Anhängerkupplungsstecker (X52) |
7,5 |
| 3 | Nicht zugeordnet | – – |
| 4 | Lieferung des Schiebe- / Kippdachkreises (SHD) 30: • Gleit- / Kippdachmotor (SHD) (M12) |
20 |
| 5 | Nicht zugeordnet | |
| 6 | Sitzheizung | 20 |
| 7 | Kombinationsschalter (S4): • Gefahrenblinkschalter (S6 / 1S1) • Scheibenwaschanlagenschalter (S4s4) • Wischen Schalter (S4s5) Wischermotor (M6 / 1) Scheibenwaschfluidpumpe (M5 / 1) Relais K17: vorderer Scheibenwischer Intervallrelais |
30 |
| 8 | Verteilergetriebe-Steuergerät (N78) / E-Call-Steuergerät (A35 / 8) | 25 |
| 9 | Kombiinstrument (A1) Kennzeichenbeleuchtung: • Kennzeichenleuchte für Heckklappe hinten (Е19 / 3), Kennzeichenleuchte für Heckklappe hinten (E19 / 4), • Kennzeichenleuchte, Reserveradträger links (E19 / 5), Kennzeichenleuchte, rechter Reserveradträger (E19 / 6) Cockpit-Anschlusshülse, Stromkreis 58d (Z50 / 1): • Linker Lüftungsfensterschalter (S21 / 13), rechter Lüftungsfensterschalter (S21 / 14) (Licht) Emittenten) • SIH-Schalter vorne links (S51 / 1), SIH-Schalter vorne rechts (S51 / 2) (Leuchtdioden) • 2-Wege-Schalterkombination (S97 / 6) (Leuchtdioden) • ESP-AUS-Schalter (S76) / 6) (Leuchtdioden) • Außenspiegelschalter, ein- und ausklappbar (S50 / 1) (Leuchtdiode) • Einstellschalter für den elektrischen Scheinwerferbereich (S1 / 1) (Leuchtdiode) • Heckscheibenwisch- / Waschschalter (S78) (Leuchtdiode) • Kipp- / Schiebedachschalter (S13 / 2) (Leuchtdiode) • Rückfahrleuchte Schalter (S16 / 2) • Beleuchtung (R3e1) • Mittelkonsolenschaltergruppe (S21) |
7,5 |
| 10 | Radio (A2) Dachanschlusshülse, Stromkreis 15R (Z54 / 1) • Linke Sonnenblende mit beleuchtetem Spiegel (E14 / 1) • Rechte Sonnenblende mit beleuchtetem Spiegel (E14 / 2) • Automatisches Dimmen im Rückspiegel (H7) Vordere Zigarre Feuerzeug mit Aschenbecherbeleuchtung (R3) • Heizelement (R3r1) Handschuhfachleuchte (E13 / 1) Kombiinstrument (A1): • Airbaganzeige und Warnleuchte (A1e15) |
10 |
| 11 | Heißfilm-Luftmassenmesser (B2 / 5) Nockenwellen-Positionssensor (L5) Kraftstoffeinspritzventile (Y62) Bei M111: • HFM-Steuermodul (N3 / 4) |
15 |
| 12 | Innere Verbindungshülse, Schaltung 58L (Z53 / 6) • Anhängerkupplung Stecker (X52) • Linker taillamp (E3): • Linke taillamp und Parklampe (E3e2) Linke vordere Lampeneinheit (E1): • stehen gelassen und Parklampe (E1e3 ) • Linke Seitenmarkierungsleuchte (E1e6) |
7,5 |
| 13 | Dachanschlusshülse, Stromkreis 30 (Z54 / 2) • Vordere Innenleuchte (mit Abschaltverzögerung und vorderer Leselampe) (E15 / 2) • Hintere Innenleuchte (E15 / 3) • Innenleuchte links hinten (E15 / 8) ) • Innenleuchte hinten rechts (E15 / 9) • Fußraumleuchten vorne links (E17 / 16) • Fußraumleuchten vorne rechts (E17 / 15) • Steuergerät für Bordcomputer (TRIP) (N41) Staubtuch (A1): Lenkung Winkelsensor (N49) Datenverbindungsstecker (X11 / 4) |
10 |
| 14 | Motorsteuergerät (Diesel) Einspritzzeitgeber Abgasrückführungsventil |
25 |
| 15 | Innenanschlusshülse, Schaltkreis 54 (Z52 / 6) Linke linke Rückleuchte (E3) • Linke Bremsleuchte (E3e4) Rechte Rückleuchte (E4): • Rechte Bremsleuchte (E4e4) • Mittlere hoch montierte Bremsleuchte (E21) • Mitte hoch -montierte Bremsleuchte, Reserveradträger (E35) • Bremslichtschalter |
10 |
| 16 | Diagnosestecker (X11 / 4) Rückfahrscheinwerferschalter (S16 / 2) Cockpit-Steckerhülse, Stromkreis 15 (Z50 / 2) • Steuergerät für Klimaanlage (N19) • Heizungs- / Wechselstromschalter (S98) • Gebläseschalter (S98s1) • Thermostat (S98p1) • Beleuchtung (S98el) • Beleuchtung (S98e2) • Umluftschalter (S98s2) • Klimaanlage Ein-Schalter (S98s3) • Umluftklappenantriebsmotor (M39) Kombiinstrument (A1) |
15 |
| 17 | Anschlusskasten für Laderaum (X58 / 4) | 20 |
| 18 | Anhängerkupplungsstecker (X52) | 25 |
| 19 | M111: HFM-Steuermodul (N3 / 4) Einstellbarer Nockenwellen-Steuermagnet (Y49) Aktivkohlefilter-Absperrventil (Y58) M112 / 113: Anschlusshülse M2e Klemme 87 (Z7 / 36) • AGR-Umschaltventil (Y27) • Luftpumpenvakuum Ventil (Y32) • O2-linker Sauerstoffsensor vor dem Katalysator. (G3 / 3) • O2-rechter Sauerstoffsensor vor dem Katalysator. (G3 / 4) Spülsteuerventil (Y58 / 1) O2-linker Sauerstoffsensor nach dem Katalysator. (G3 / 5) O2-rechter Sauerstoffsensor nach dem Katalysator. (G3 / 6) |
15 |
| 20 | Nicht zugeordnet | – – |
| 21 | Radio (A2) Mobiltelefon Sprachsteuerungssystem (VCS) |
15 |
| 22 | Innensteckerhülse, Stromkreis 15 (Z51 / 5) • Steuermodul ETC [EGS] (N15 / 3) • Schalter zur Erkennung des Übertragungsbereichs (S16 / 10) • Sperrmagnet, Sicherungs- / Parkklinke (Y66 / 1) • Verteilergetriebesteuerung Einheit (N78) • Steuergerät für Traktionssysteme (N47) Mit ESP: • Lenkwinkelsensor (N49) Kombiinstrument (A1) Tempomat- Druckschalter (S40) Mit M111: HFM-SFI-Steuergerät (N3 / 4) Mit M112 / 113: Motorelektronik-Steuergerät (N3 / 10) Saugventilator-Steuergerät (N65 / 2) bei Modellen 163.174 / 175 Regensensor (B38) |
15 |
| 23 | Steuermodul zur Einstellung des Scheinwerferbereichs (N71) | 15 |
| 24 | Innenanschlusshülse, Stromkreis 58R (Z52 / 4) • Anhängerkupplungsanschluss (X52) Rechte vordere Scheinwerfereinheit (E2) • Rechte Steh- und Standleuchte (E2e3) Rechte Rückleuchte (E4) • Rechte Rückleuchte und Parkleuchte (E4e2) Rechter Schlitz Markierungslampe (E2e6) |
7,5 |
| 25 | Rechte vordere Scheinwerfereinheit (E2) • Rechte Blinkerleuchte (E2e5) Rechte Rückleuchte (E4) • Rechte Blinkerleuchte (E4e1) Rechte Zusatzblinkerleuchte (E22 / 2) Steuergerät für Traktionssystem (N47) Innenanschlusshülse, Stromkreis R (Z53 / 5): • Anhängerkupplungsstecker (X52) Staubtuch (A1) • Blinker rechts Blinkleuchte (A1e2) |
7,5 |
| 26 | Anschlusshülse Klemme 15, abgesichert (Z3 / 29) • Zündkombinationen M111 (T1) • Zündkombinationen M112 (T1) • Zündspulen M113 (T1) |
15 |
| 27 | Steuergerät für Traktionssysteme (N47) | 40 |
| 28 | Nicht zugeordnet | – – |
| 29 | Nicht zugeordnet | |
| 30 | Nicht zugeordnet | |
| 31 | Mittelkonsolenschaltergruppe (S21) Cockpit-Anschlusshülse, Lüftungsfenster (Z50 / 13) • Linker Lüftungsfensterschalter (S21 / 13) • Rechter Lüftungsfensterschalter (S21 / 14) Kipp- / Schiebedachschalter (S13 / 2) Spiegellampen |
15 |
| 32 | Nicht zugeordnet | – – |
| 33 | Nicht zugeordnet | – – |
| 34 | Nicht zugeordnet | – – |
| 35 | Nicht zugeordnet | – – |
| 36 | Spiegelheizung | 10 |
| 37 | Zweitonsignalisierungssystem (HI) | 20 |
| 38 | Kraftstoffpumpe mit Kraftstoffstandsensor (M3 / 3) nur bei Modell 163.128 | 15 |
| 39 | Nicht zugeordnet | – – |
| 40 | Soundsystem | 25 |
| 41 | Nicht zugeordnet | – – |
| 42 | Zentralverriegelung: • Zentralverriegelungsmotor für die linke Vordertür (M14 / 6) • Zentralverriegelungsmotor für die Vordertür (M14 / 5) Innenhülse für Zentralverriegelung, Motor 1 (Z53 / 1) • Zentralverriegelungsmotor für die hintere Tür (M14) / 7) • Motor der linken hinteren Tür CL [ZV] (M14 / 8) • Motor der rechten hinteren Tür CL [ZV] (M14 / 9) • Motor der Tankklappe CL [ZV] (M14 / 10) |
20 |
| 43 | Gebläsemotor (M2) hinten | 20 |
| 44 | Flüssigkeitspumpe für Heckscheibenwaschanlage (M5 / 3) | 15 |
| 44 | Typ 163.154 / 157 Motorlüfterrelais, Stufe 1 (F1k26) Motorlüfterrelais, Stufe 1 (F1k26) Linke Motorraumanschlusshülse, Lüfter (Z56 / 2) • Linker zusätzlicher Lüfter (M4m1) • Rechter zusätzlicher Lüfter (M4m2) |
40 |
| 45 | Elektrische Luftpumpe (M33) | 40 |
| 46 | Cockpit-Anschlusshülse, Nebelschlussleuchte (Z50 / 10) • Linke Nebelschlussleuchte (E3e5), rechte Nebelschlussleuchte (E4e5) Anhängerkupplungsanschluss (X52) |
7,5 |
| 47 | Zusätzliche Scheinwerferanschlusshülse rechts vom Motorraum (Z56 / 4) Linke vordere Scheinwerfereinheit (E1) • Linke Nebelscheinwerfer (E1e4) • Linker zusätzlicher Scheinwerfer Fernlicht (E1e7), rechter zusätzlicher Scheinwerfer Fernlicht (E2e7) Rechte vordere Scheinwerfereinheit (E2) • Rechte Nebelscheinwerfer (E2e4) |
15 |
| 48 | Alarmhorn (H3) | 20 |
| Relais | ||
| K1 | Relais für beheizte Spiegel | |
| K2 | FAN-Relaismodul (K39) | |
| K3 | Relais für elektrische Kraftstoffpumpe (außer Motor 612.963) | |
| K4 | Linkes Blinkerrelais | |
| K5 | Relais Stromkreis 58, Kennzeichenbeleuchtung / Kombiinstrument | |
| K6 | Bremslichtrelais | |
| K7 | Blinkerrelais rechts | |
| K8 | Anlasserrelais (Magnetschalter, Klemme 50) | |
| K9 | Stromkreis 58R Relais (rechte Standleuchte) | |
| K10 | Schonen | |
| K11 | Relaisschaltung 15 verzögert (nur Motoren 612.963 und 628.963) | |
| K12 | Stromkreis 15 Relais | |
| K13 | Stromkreis 58L Relais (links stehende Lampe) | |
| K14 | Komfortrelais (Fenster / Dach / Spiegel) | |
| K15 | Zentralverriegelungsrelais, Entriegelung der Heckklappe | |
| K16 | Schonen | |
| K17 | Frontwischerrelais, intermittierend | |
| K18 | Schonen | |
| K19 | Schonen | |
| K20 | Zentralverriegelungsrelais: Alle Türen verriegeln | |
| K21 | Schonen | |
| K22 | Schonen | |
| K23 | Zentralverriegelungsrelais: Beifahrertür vorne und hinten entriegeln | |
| K24 | Zentralverriegelungsrelais: Fahrertür und Tankklappe entriegeln | |
| K25 | Schonen | |
| K26 | Motorlüfterrelais, Stufe 1, mit Klimaanlage | |
| K27 | Relais für Heckscheibenwaschpumpe | |
| K28 | Relais der Sekundärluft-Einspritzpumpe | |
| K29 | Nebelschlussleuchtenrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercedes-Benz M-Klasse / ML-Klasse W163?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
