Sicherungslayout Mercedes-Benz M-Klasse / ML-Klasse 2006-2011
Sicherungen für Zigarettenanzünder (Steckdose) in der Mercedes-Benz M-Klasse sind die Sicherungen Nr. 44, Nr. 45 und Nr. 46 im Sicherungskasten des Gepäckraums.

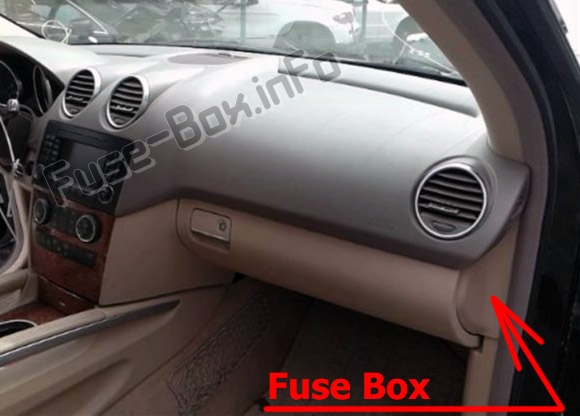

Position des Sicherungskastens
Der Sicherungskasten befindet sich an der beifahrerseitigen Kante der Instrumententafel hinter der Abdeckung.

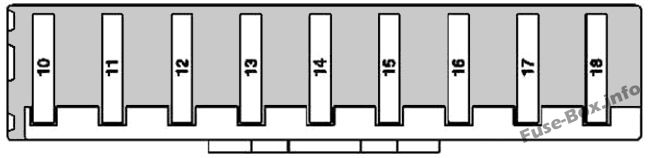

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Beschreibung | Ampere |
|---|---|---|
| 10 | Booster Gebläse elektronische Gebläsesteuerung | 10 |
| 11 | Kombiinstrument | 5 |
| 12 | AAC [KLA] Steuer- und Bedieneinheit Komfort AAC [KLA] Steuer- und Bedieneinheit |
15 |
| 13 | Lenksäulenmodul Oberes Bedienfeld | 5 |
| 14 | Steuergerät EIS [EZS] | 7.5 |
| 15 | Steuergerät für elektronische Kompassmedienschnittstelle | 5 |
| 16 | Schonen | – – |
| 17 | Schonen | – – |
| 18 | Schonen | – – |
ad vertisements

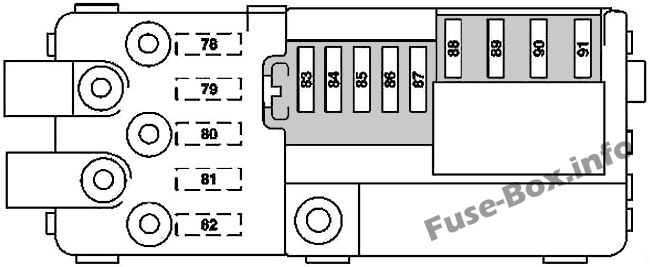

Vorsicherungskasten des Batteriefachs

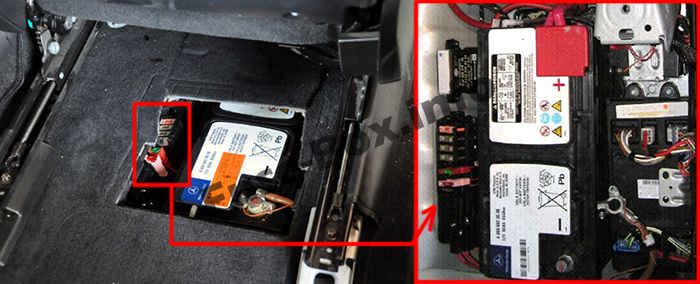

Der Batteriefach-Sicherungskasten befindet sich neben der Batterie unter dem Beifahrersitz
Batteriefach-Sicherungskasten
| № | Beschreibung | Ampere |
|---|---|---|
| 78 | bis 30.6.09: PTC-Heizungsverstärker | 100 |
| 78 | bis 2008; Stand 1.7.09: PTC-Heizungsverstärker | 150 |
| 79 | SAM-Steuergerät hinten | 60 |
| 80 | SAM-Steuergerät hinten | 60 |
| 81 | Gültig für Motor 642.820: AdBlue-Relaisversorgung | 40 |
| 81 | Gültig ab 1.7.09 ohne Motor 642.820: Motorraumsicherung und Relaiskasten Gültig für Modell 164.195: Vakuumpumpenrelais (+) Bis 2008: – |
150 |
| 82 | Laderaumsicherung und Relaiskasten | 100 |
| 83 | WSS-Steuereinheit (Weight Sensing System) | 5 |
| 84 | Steuergerät für Rückhaltesysteme | 10 |
| 85 | Stand 2009: Steuergerät DC / AC-Wandler (115-V-Steckdose) | 25 |
| 85 | Bis 2008: Intelligentes Servomodul für DIRECT SELECT | 30 |
| 86 | Sicherungskasten im Cockpit | 30 |
| 87 | Verteilergetriebe-Steuereinheit | 30 |
| 87 | Gültig für Modell 164.195: Sicherungs- und Relaiskasten 2, Motorraum | 15 |
| 88 | Vordere SAM-Steuereinheit | 70 |
| 89 | Vordere SAM-Steuereinheit | 70 |
| 90 | Vordere SAM-Steuereinheit | 70 |
| 91 | Stand 2009: Umluftumwälzgerät Bis 2008: Gebläseregler |
40 |
Sicherungskasten im Motorraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (rechts) unter der Abdeckung.

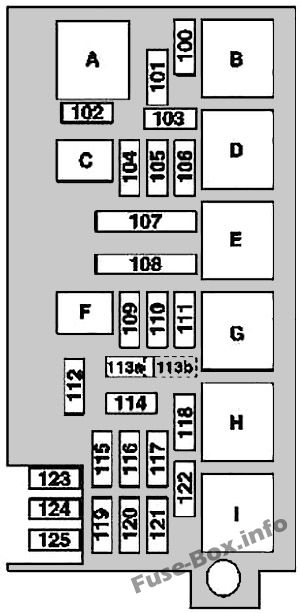

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Motorraum
| № | Beschreibung | Ampere |
|---|---|---|
| 100 | Scheibenwischermotor | 30 |
| 101 | AAC mit integrierter Steuerung zusätzlicher Lüftermotor Gültig für Motor 156: Klemme 87 M3e-Anschlusshülse Gültig für Motor 156, 272, 273: Spülsteuerventil Gültig für Motoren 272, 273: Stromkreis 87 M1e-Anschlusshülse Sauglüftersteuergerät Gültig für Motor 629: CDI-Steuergerät Anschlusshülse für Schaltkreis 30 Saugventilator- Steuergerät Gültig für Modell 164.195: ME-SFI [ME] -Steuergerät Motorraum / Motorstecker Gültig für Motor 642 außer 642.820: CD2- Steuergerät O2-Sensor vor dem CAT- Saugventilator-Steuergerät Gültig für Motor 642.820: O2-Sensor vor CAT |
15 |
| 102 | Gültig für Motor 642.820 bis 31.7.10: Umwälzpumpe für Getriebeölkühler Gültig für Motor 156: Motorkühlmittelumwälzpumpe |
15 |
| 102 | Gültig für Modell 164.195: Umwälzpumpe für Getriebeölkühler Niedertemperatur-Kühlmittelpumpe |
10 |
| 103 | Schaltkreis 87 M1e-Steckerhülse CDI-Steuereinheit Bis 2008; Gültig für Motoren 113, 272, 273: Steuergerät ME-SFI [ME] |
25 |
| 103 | Gültig für Modell 164.195: Steuergerät ME-SFI [ME] Gültig für Steuergerät Motor 272, 273: Steuergerät ME-SFI [ME] |
20 |
| 104 | Gültig für Motor 156, 272, 273: Anschlusshülse Klemme 87M2e Gültig für Motor 629: Anschlusshülse Klemme 87 Gültig für Motor 642.820: Anschlusshülse Klemme 87 D2 Gültig für Motor 642 außer 642.820: CDI-Steuergerät Gültig für Modell 164.195: Innenraum und Motor Kabelbaumstecker Motorraumsicherung und Relaiskasten Gültig für Motor 113: ME-Steuergerät |
15 |
| 105 | Gültig für Motor 156, 272, 273: Steuergerät ME-SFI [ME] Stromkreis 87 M1 i- Steckerhülse Gültig für Motor 629: CDI-Steuergerät Gültig für Motor 642.820: CDI-Steuergerät Kraftstoffpumpenrelais Gültig für Motor 642 außer 642.820: CDI Steuergerät Kraftstoffpumpenrelais (Stand 2009) Anlasser (bis 2008) Gültig für Modell 164.195: Innen- und Motorkabelbaumstecker Gültig für Motor 113: Stromkreis 15-Steckerhülse, abgesichert |
15 |
| 106 | Schonen | – – |
| 107 | Gültig für Motor 156, 272 und 273: Elektrische Luftpumpe Gültig für Modell 164.195: Motorraum / Motorstecker |
40 |
| 108 | AIRMATISCHE Kompressoreinheit | 40 |
| 109 | ESP-Steuergerät Gültig für Modell 164.195: Steuergerät für regeneratives Bremssystem |
25 |
| 110 | Alarmsignal Sirene | 10 |
| 111 | Intelligentes Servomodul für DIRECT SELECT | 30 |
| 112 | Linke vordere Lampeneinheit Rechte vordere Lampeneinheit |
7.5 |
| 113 | Linkes Fanfare-Horn Rechtes Fanfare-Horn |
15 |
| 114 | Bis 2008: – Ab 2009: Vorderes SAM-Steuergerät Gültig für Motor 629: CDI-Steuergerät |
5 |
| 115 | ESP-Steuergerät Gültig für Modell 164.195: Steuergerät für regeneratives Bremssystem |
5 |
| 116 | Elektrische Steuereinheit (VGS) Gültig für Modell 164.195: Voll integrierte Getriebesteuereinheit für Hybridfahrzeuge |
7.5 |
| 117 | DTR-Steuereinheit | 7.5 |
| 118 | Gültig für Motor 156, 272, 273: Steuergerät ME-SFI [ME] Gültig für Motor 629, 642: Steuergerät CDI |
5 |
| 119 | Gültig für Motor 642.820: CDI-Steuergerät | 5 |
| 120 | Gültig für Motor 156, 272, 273: Steuergerät ME-SFI [ME] Steuerrelais Motorstromkreis 87 Gültig für Steuergerät Motor 113: Steuergerät ME-SFI [ME] Gültig für Motor 629: Steuergerät CDI Gültig für Motor 629, 642: Motor Schaltung 87 Relais |
10 |
| 121 | STH- Heizeinheit Gültig für Modell 164.195: Sicherungs- und Relaiskasten 2, Motorraum |
20 |
| 122 | Gültig für Motor 156, 272, 273, 629, 642: Anlasser Gültig für Motor 113, 272, 273: Steuergerät ME-SFI [ME] |
25 |
| 123 | Gültig für Motor 642: Kraftstofffilter-Kondensationssensor mit Heizelement Gültig für Motor 629, 642 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement |
20 |
| 124 | Gültig für Modell 164.120 / 122/822/825 ab 1.6.09, Modell 164.121 / 124/125/824: Elektrohydraulische Servolenkung Gültig für Modell 164.195: Elektrohydraulische Servolenkung Steuergerät für elektrisches Kältemittelkompressor |
7.5 |
| 125 | Gültig für Modell 164.195: Steuergerät für Leistungselektronik | 7.5 |
| Relais | ||
| EIN | Scheibenwischerrelais 1/2 | |
| B. | Wischer EIN / AUS | |
| C. | Gültig für Motor 642: Zusätzliche Umwälzpumpe zur Getriebeölkühlung Gültig für Motor 156: Motorkühlmittelumwälzpumpe |
|
| D. | Terminal 87 Motor | |
| E. | Sekundärluft-Einspritzpumpe | |
| F. | Fanfare Horn | |
| G | Luftfederkompressor | |
| H. | Schaltung 15 | |
| ich | Anlasser |

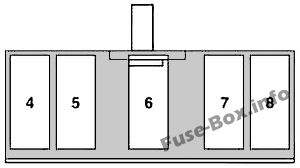

Vorsicherungskasten vorne
| № | Beschreibung | Ampere |
|---|---|---|
| 4 | Schonen | – – |
| 5 | Gültig für Modell 164.195 (ML 450 Hybrid): Steuergerät für regeneratives Bremssystem | 40 |
| 6 | ESP-Steuereinheit | 40 |
| 6 | Gültig für Modell 164.195 (ML 450 Hybrid): Elektrohydraulische Servolenkung | 80 |
| 7 | AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 100 |
| 8 | bis 2008: Motorraumsicherung und Relaiskasten | 140 |
| 8 | Stand 2009: Motorraumsicherung und Relaiskasten | 100 |
Sicherungskasten im Gepäckraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Gepäckraum (auf der rechten Seite) hinter der Abdeckung.
Sicherungskastendiagramm

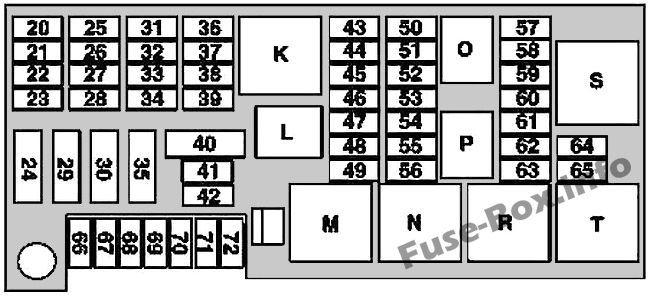

Bis zum 31.05.2006

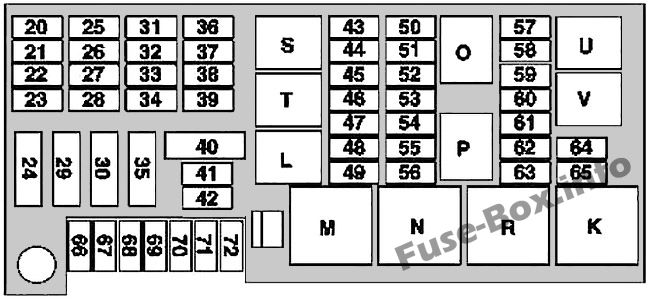

Stand 01.06.2006
ad vertisements
Zuordnung der Sicherungen und des Relais im Gepäckraum
| № | Beschreibung | Ampere |
|---|---|---|
| 20 | Bis 2008: Dachantennenmodul Ab 2009: Interferenzunterdrückungsfilter für Funkantenne Ab 2009: Mikrofonarray-Steuergerät (japanische Version) |
5 |
| 21 | RCP [HBF] Steuergerät | 5 |
| 22 | PTS-Steuereinheit STH-Funkfernbedienungsempfänger |
5 |
| 23 | DVD-Player Audio-Steuergerät hinten Tragbarer CTEL-Trennpunkt (japanische Version) E-Net-Kompensator Bluetooth-Modul Steuergerät für universelles tragbares CTEL-Interface (UPCI [UHI]) (japanische Version) |
10 |
| 24 | Reversibler Notspannungsaufroller vorne rechts | 40 |
| 25 | COMAND Bedien-, Anzeige- und Steuereinheit | 15 |
| 26 | Steuergerät für rechte Vordertür | 25 |
| 27 | Steuergerät für die beifahrerseitige Einstellung des Vordersitzes mit Speicher Komfortrelais für die Einstellung des Beifahrersitzes |
30 |
| 28 | Steuergerät für die Einstellung des Vordersitzes auf der Fahrerseite mit Memory- Komfortrelais für die Einstellung des Fahrersitzes |
30 |
| 29 | Reversibler Notspannungsaufroller vorne links | 40 |
| 30 | Ab 2009: Umklappbares Steuergerät für die Rücksitzbank Gültig für Motor 156: Steuergerät für linke Kraftstoffpumpe Steuergerät für rechte Kraftstoffpumpe Gültig für Modell 164.195 (ML 450 Hybrid): Anschlusshülse für Steuerkreis 30 des Kraftstoffpumpensteuergeräts |
40 |
| 31 | HS [SIH], Steuergerät für Sitzbelüftung und Lenkradheizung | 10 |
| 32 | AIRmatic Steuergerät | 15 |
| 33 | KEYLESS-GO Steuergerät | 25 |
| 34 | Steuergerät für linke Vordertür | 25 |
| 35 | Verstärker für Soundsystem Ab 2009: Subwoofer-Verstärker |
30 |
| 36 | Steuergerät für Notrufsystem | 10 |
| 37 | Backup-Kamera-Netzteilmodul (japanische Version) Backup-Kamera-Steuergerät (japanische Version) |
5 |
| 38 | Digitaler TV-Tuner Bis 2008: Audio-Gateway-Steuergerät (japanische Version) Ab 2009: TV-Kombinations-Tuner (analog / digital) (japanische Version) Gültig für Modell 164.195 (ML 450 Hybrid): Hochspannungsbatteriemodul |
10 |
| 39 | Steuergerät Reifendruckwächter [RDK] Bis 2008: SDAR-Steuergerät (USA-Version) Ab 2009: High Definition-Tuner-Steuergerät Ab 2009: Digital Audio Broadcasting-Steuergerät Ab 2009: Externer Navigationstrennpunkt (Südkorea-Version) |
7.5 |
| 40 | Bis 2008: Steuergerät zum Schließen der hinteren Tür | 40 |
| 40 | Ab 2009: Steuergerät zum Schließen der hinteren Tür | 30 |
| 41 | Steuergerät für Overhead-Bedienfeld | 25 |
| 42 | Bis 2008: SR-Motor Ab 2009: Overhead-Bedienfeld |
25 |
| 43 | Ab 2009; Gültig für Motor 272, 273: Steuergerät Kraftstoffpumpe Bis 31.05.2006: Heckklappenwischermotor Stand 01.06.2006: Nicht zugeordnet |
20 |
| 44 | Bis 31.05.2006: Linke 2. Sitzreihenbuchse Bis 31.05.2006: Rechte 2. Sitzreihenbuchse Stand 01.06.2006: Nicht zugeordnet Ab 2009: Vordere Innenbuchse (USA) Ab 2009: 115V-Steckdose |
20 |
| 45 | Anschlusskasten für Laderaum Bis 2008: Vordere Innenbuchse Ab 2009: Rechte 2. Sitzreihenbuchse |
20 |
| 46 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 47 | Gültig für Modell 164.195 (ML 450 Hybrid): Hochspannungsbatterie-Kühlmittelpumpe Ab 2009: Links vorne beleuchtete Einstiegsleiste Ab 2009: Rechts vorne beleuchtete Einstiegsleiste |
10 |
| 48 | Stand 2009: Hinterachs-Differentialsperre Steuergerät Stand 2009; Gültig für Motor 642.820: AdBlue®-Versorgungsrelais Stand 1.7.09; Gültig für Modell 164.195 oder Modell 164.1 mit Motor 272 oder Modell 164.8 mit Motor 642 oder 273: Pyrotechnischer Abscheider |
5 |
| 49 | Heizbare Heckscheibe | 30 |
| 50 | Bis 31.05.2006: Heckklappenwischermotor | 10 |
| 50 | Stand 01.06.2006: Heckklappenwischermotor | 15 |
| 51 | Aktivkohlebehälter-Absperrventil | 5 |
| 52 | Bis 31.5.09: Umkehrbarer Notspannungsaufroller vorne links Bis 31.5.09: Umkehrbarer Notspannungsaufroller vorne rechts Ab 2009: Steuergerät für Hinterachsdifferentialsperre |
5 |
| 53 | AIRmatic-Steuergerät Gültig für Motor 156: Steuergerät für linke Kraftstoffpumpe Steuergerät für rechte Kraftstoffpumpe Gültig für Motor 272, 273: Steuergerät für Kraftstoffpumpe Ab 2009: Steuergerät für Verteilergetriebe |
5 |
| 54 | Steuergerät zur Einstellung des Scheinwerferbereichs Vorderes SAM-Steuergerät |
5 |
| 55 | Kombiinstrument Drehlichtschalter |
7.5 |
| 56 | Bis 31.05.2006: Datenverbindungsstecker Gültig für Motor 642.820: AdBlue®-Steuergerät Gültig für Modell 164.195: Kraftstoffpumpensteuergerät |
5 |
| 57 | Bis 2008: Kraftstoffpumpe mit Kraftstoffanzeige Sensor Gültig ohne Motor 156: Kraftstoffpumpe |
20 |
| 58 | Datenverbindungsanschluss Zentrale Gateway-Steuereinheit |
7.5 |
| 59 | Ab 2009: Fahrer NECK-PRO Kopfstützenmagnet Ab 2009: Beifahrer NECK-PRO Kopfstützenmagnet |
7.5 |
| 60 | Beleuchtung des Handschuhfachs mit Schalter Sicherung des Motorraums und Relaiskasten SAM-Steuergerät hinten Trennungspunkt des Mobiltelefons Trennungspunkt der Spannungsversorgung VICS + ETC (japanische Version) Multipontour-Sitzpneumatikpumpe (Stand 2009) Trennpunkt für externe Navigation (Südkorea) Elektrischer Anschluss, Hintere Stoßstange zur Überwachung des toten Winkels (Stand 1.8.10) Steuergerät für Notrufsystem (USA) |
5 |
| 61 | Bis 2008: Steuergerät für Rückhaltesysteme Kontaktleiste für den rechten Vordersitz |
10 |
| 61 | Ab 2009: Steuergerät für Rückhaltesysteme Kontaktleiste für den rechten Vordersitz |
7.5 |
| 62 | Einstellschalter für den Beifahrersitz | 30 |
| 63 | Treiber Lordosenstütze Reglersteuereinheit Beifahrer Lordosenstütze Reglersteuereinheit Fahrersitz Einstellschalter |
30 |
| 64 | Schonen | – – |
| 65 | Schonen | – – |
| 66 | Ab 2009: Multikontur-Sitzpneumatikpumpe | 30 |
| 67 | Gebläsemotor der hinteren Klimaanlage | 25 |
| 68 | Bis 2008: Sitzheizungskissen für die 2. Sitzreihe links Bis 2008: Sitzheizungskissen für die 2. Sitzreihe rechts Ab 2009: Steuergerät für Sitzbelüftung und Lenkradheizung HS [SIH] |
25 |
| 69 | Ab 2009: Hinterachsdifferentialsperre | 30 |
| 70 | Anhängerkupplungsbuchse (13-polig) (Stand 2009) Anhängerkupplungsbuchse (7-polig) |
20 |
| 70 | Anhängerkupplungsbuchse (13-polig) (bis 2008) | 15 |
| 71 | Trennstelle der elektrischen Bremssteuerung | 30 |
| 72 | Anhängerkupplungsbuchse (13-polig) | 15 |
| Relais | ||
| K. | Bis 31.05.2006: Steckdosenrelais Klemme 15R mit Abschaltung Stand 01.06.2006: Sitzverstellung Stromkreis 15R Stand 2009: Relais Schaltkreisbuchsen 15R (mit K-Abschaltung) (Stromversorgung der elektrischen Sitzverstellung) |
|
| L. | Terminal 30X | |
| M. | Beheiztes Heckscheibenrelais | |
| N. | Stromkreis 15 Relais / Klemme 87FW | |
| Ö | Kraftstoffpumpenrelais | |
| P. | Scheibenwischerrelais hinten | |
| R. | Schaltung R Relais 115R | |
| S. | Reserve 1 (Wechsler) (Netzteil für Frontsteckdose) | |
| T. | Stand 01.06.2006Kreis 30, Steckdose für 2. Sitzreihe und Laderaum Stand 2009: Reserve 2 (normalerweise offener Kontakt) (Stromversorgung für Mittel- und Hecksteckdose) |
|
| U. | Stand 01.06.2006Circuit 30, Anhänger | |
| V. | Stand 01.06.2006- |

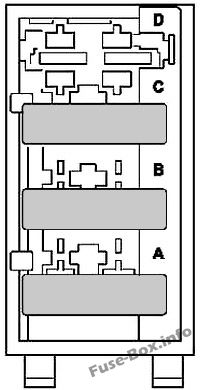

AdBlue Sicherungsblock
| № | Beschreibung | Ampere |
|---|---|---|
| EIN | AdBlue-Steuereinheit | 15 |
| B. | AdBlue-Steuereinheit | 20 |
| C. | AdBlue-Steuereinheit | 7.5 |
| D. | Schonen | – – |
