In diesem Artikel betrachten wir den Acura TL der vierten Generation (UA8-UA9), der von 2009 bis 2014 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Acura TL 2009, 2010, 2011, 2012, 2013 und 2014 , um Informationen über den zu erhalten Positionieren Sie die Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Acura TL 2009-2014
Sicherungen für Zigarettenanzünder / Steckdose im Acura TL sind die Sicherung Nr. 23 im fahrerseitigen Innensicherungskasten (vordere ACC-Buchse) und die Sicherung №16 im beifahrerseitigen Innensicherungskasten (Konsolen-ACC-Buchse).
Der innere Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Das Sicherungsetikett ist unter der Lenksäule angebracht.
Der innere Sicherungskasten auf der Beifahrerseite befindet sich auf der unteren Beifahrerseite.
Um den Deckel des Sicherungskastens zu entfernen, stecken Sie Ihren Finger in die Kerbe am Deckel und ziehen Sie ihn leicht nach oben. Ziehen Sie ihn dann in Ihre Richtung und nehmen Sie ihn aus den Scharnieren.

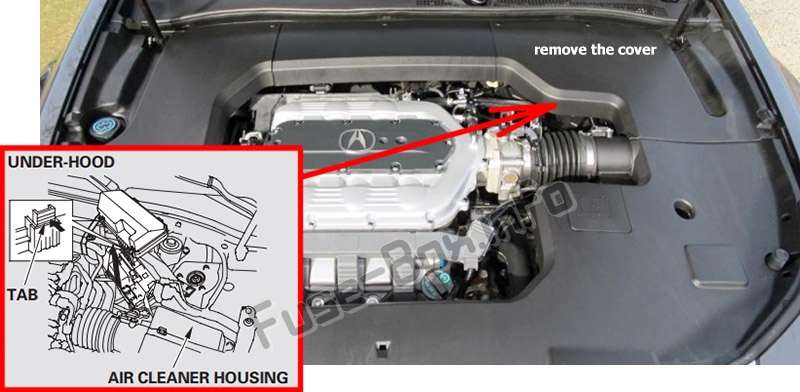

Der Sicherungskasten unter der Motorhaube befindet sich auf der Fahrerseite neben dem Luftfiltergehäuse.
Entfernen Sie den linken Motorraumdeckel, um auf den Sicherungskasten unter der Motorhaube zuzugreifen.
ad vertisements
2009, 2010, 2011
Motorraum
Zuordnung von Sicherungen im Motorraum (2009, 2010, 2011)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1-1 | 120 A. | Batterie |
| 1-2 | 40 A. | Beifahrerseitiger Sicherungskasten |
| 2-1 | 70 A. | EPS |
| 2-2 | 40 A. | ABS / VSA MTR |
| 2-3 | 30 A. | ABS / VSA |
| 2-4 | 40 A. | Option für beifahrerseitigen Sicherungskasten |
| 2-5 | 30 A. | Scheinwerferwaschanlage (falls vorhanden) |
| 2-6 | 30 A. | SH-AWD (Wird bei SH-AWD-Modellen verwendet) |
| 3-1 | 50 A. | IG Main |
| 3-2 | 40 A. | Sublüftermotor (Wird bei SH-AWD-Modellen verwendet) |
| 3-3 | 30 A. | Sub Fan Motor (Wird bei 2WD-Modellen verwendet) |
| 3-4 | 60 A. | Sicherungskasten auf der Fahrerseite |
| 3-5 | 40 A. | Hauptlüftermotor |
| 3-5 | 30 A. | Hauptlüftermotor |
| 3-6 | 30 A. | Fahrerseitenlicht Haupt |
| 3-7 | 30 A. | Scheibenwischermotor |
| 3-8 | 30 A. | Beifahrerseitenlicht Haupt |
| 4 | 40 A. | Heckentfroster |
| 5 | – – | Nicht benutzt |
| 6 | – – | Nicht benutzt |
| 7 | – – | Nicht benutzt |
| 8 | 40 A. | Heizungsmotor |
| 9 | 15 A. | Gefahr |
| 10 | 20 A. | Hupe und Stopp |
| 11 | 7,5 A. | Keyless Access System (Wird bei SH-AWD-Modellen verwendet) |
| 12 | – – | Nicht benutzt |
| 13 | 15 A. | IG Coil |
| 14 | 15 A. | FI Sub |
| 15 | 10 A | Sichern |
| 16 | 7,5 A. | Innenbeleuchtung |
| 17 | 15 A. | FI Main |
| 18 | 15 A. | DBW |
| 19 | 7,5 A. | FI-Steuergerät sichern |
| 20 | 7,5 A. | MG, Kupplung |
| 21 | 7,5 A. | Kühlerlüfter-Timer |
ad vertisements
Fahrgastraum (Fahrerseite)
Zuordnung der Sicherungen im inneren Sicherungskasten (Fahrerseite) (2009, 2010, 2011)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1 | – – | Nicht benutzt |
| 2 | 7,5 A. | SH-AWD (falls vorhanden) |
| 3 | 20 A. | Unterlegscheibe |
| 4 | 7,5 A. | Wischer |
| 5 | 7,5 A. | ODS |
| 6 | 7,5 A. | ABS / VSA |
| 7 | – – | Nicht benutzt |
| 8 | 7,5 A. | Anlasserrelais |
| 9 | 20 A. | Benzinpumpe |
| 10 | 10 A | VB SOL |
| 11 | 10 A | SRS |
| 12 | 7,5 A. | Meter |
| 13 | 15 A. | ACG |
| 14 | – – | Nicht benutzt |
| 15 | 7,5 A. | Tagfahrlicht |
| 16 | 7,5 A. | A / C. |
| 17 | 7,5 A. | Zubehör, Schlüssel, Schloss (falls vorhanden) |
| 18 | 7,5 A. | Zubehörteil |
| 19 | 20 A. | Fahrersitz Schieben |
| 20 | 20 A. | Schiebedach |
| 21 | 20 A. | Liegesitz des Fahrersitzes |
| 22 | 20 A. | Fensterheber hinten links |
| 23 | 15 A. | Vordere ACC-Buchse |
| 24 | 20 A. | Fahrerfenster |
| 25 | 15 A. | Fahrertürschloss |
| 26 | 10 A | Nebelscheinwerfer vorne links |
| 27 | 10 A | Kleine Lichter auf der linken Seite (außen) |
| 28 | 10 A | Fernlicht des linken Scheinwerfers |
| 29 | 7,5 A. | TPMS |
| 30 | 15 A. | Abblendlicht des linken Scheinwerfers |
| 31 | – – | Nicht benutzt |
| 32 | 7,5 A. | STS (falls vorhanden) |
Fahrgastraum (Beifahrerseite)
Zuordnung von Sicherungen im inneren Sicherungskasten (Beifahrerseite) (2009, 2010, 2011)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1 | 10 A | Fernlicht des rechten Scheinwerfers |
| 2 | 10 A | Kleine Lichter auf der rechten Seite (außen) |
| 3 | 10 A | Nebelscheinwerfer rechts vorne |
| 4 | 15 A. | Abblendlicht für rechten Scheinwerfer |
| 5 | – – | Nicht benutzt |
| 6 | 7,5 A. | Innenbeleuchtung |
| 7 | – – | Nicht benutzt |
| 8 | 20 A. | Power Seat Sitz des Beifahrers |
| 9 | 20 A. | Power Seat Sliding des Beifahrers |
| 10 | 10 A | Türschloss rechts |
| 11 | 20 A. | Fensterheber auf der Beifahrerseite |
| 12 | 10 A | Keyless Access System (falls vorhanden) |
| 13 | 20 A. | Elektrisches Fenster des Beifahrers |
| 14 | – – | Nicht benutzt |
| 15 | 20 A. | Premium-Verstärker |
| 16 | 15 A. | Konsolen-ACC-Buchse |
| 17 | – – | Nicht benutzt |
| 18 | 7,5 A. | Lordosenstütze |
| 19 | 20 A. | Sitzheizung |
| 20 | – – | Nicht benutzt |
| 21 | – – | Nicht benutzt |
| 22 | – – | Nicht benutzt |
2012, 2013, 2014
ad vertisements
Motorraum
Zuordnung von Sicherungen im Motorraum (2012, 2013, 2014)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1-1 | 120 A. | Batterie |
| 1-2 | 40 A. | Beifahrerseitiger Sicherungskasten |
| 2-1 | 70 A. | EPS |
| 2-2 | 40 A. | ABS / VSA MTR |
| 2-3 | 30 A. | ABS / VSA |
| 2-4 | 40 A. | Option für beifahrerseitigen Sicherungskasten |
| 2-5 | 30 A. | Scheinwerferwaschanlage (falls vorhanden) |
| 2-6 | 30 A. | SH-AWD (Wird bei SH-AWD-Modellen verwendet) |
| 3-1 | 50 A. | IG Main |
| 3-2 | 40 A. | Sublüftermotor (Wird bei SH-AWD-Modellen verwendet) |
| 3-3 | 30 A. | Sub Fan Motor (Wird bei 2WD-Modellen verwendet) |
| 3-4 | 60 A. | Sicherungskasten auf der Fahrerseite |
| 3-5 | 40 A. | Hauptlüftermotor (Wird bei SH-AWD-Modellen verwendet) |
| 3-5 | 30 A. | Hauptlüftermotor (Wird bei 2WD-Modellen verwendet) |
| 3-6 | 30 A. | Fahrerseitenlicht Haupt |
| 3-7 | 30 A. | Scheibenwischermotor |
| 3-8 | 30 A. | Beifahrerseitenlicht Haupt |
| 4 | 40 A. | Heckentfroster |
| 5 | – – | Nicht benutzt |
| 6 | – – | Nicht benutzt |
| 7 | – – | Nicht benutzt |
| 8 | 40 A. | Heizungsmotor |
| 9 | 15 A. | Gefahr |
| 10 | 20 A. | Hupe und Stopp |
| 11 | 7,5 A. | Keyless Access System (Wird bei SH-AWD-Modellen verwendet) |
| 12 | 7,5 A. | Batteriesensor / BMS (Batteriemanagementsystem) |
| 13 | 15 A. | IG Coil |
| 14 | 15 A. | FI Sub |
| 15 | 10 A | Sichern |
| 16 | 7,5 A. | Innenbeleuchtung |
| 17 | 15 A. | FI Main |
| 18 | 15 A. | DBW |
| 19 | 7,5 A. | FI-Steuergerät sichern |
| 20 | 7,5 A. | MG Kupplung |
| 21 | 7,5 A. | Kühlerlüfter-Timer |
ad vertisements
Fahrgastraum (Fahrerseite)
Zuordnung der Sicherungen im inneren Sicherungskasten (Fahrerseite) (2012, 2013, 2014)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1 | 7,5 A. | Blind Spot Information System (falls vorhanden) |
| 2 | 7,5 A. | SH-AWD (falls vorhanden) |
| 3 | 20 A. | Unterlegscheibe |
| 4 | 7,5 A. | Wischer |
| 5 | 7,5 A. | ODS |
| 6 | 7,5 A. | ABS / VSA |
| 7 | – – | Nicht benutzt |
| 8 | 7,5 A. | Anlasserrelais |
| 9 | 20 A. | Benzinpumpe |
| 10 | 10 A | VB SOL |
| 11 | 10 A | SRS |
| 12 | 7,5 A. | Meter |
| 13 | 15 A. | ACG |
| 14 | – – | Nicht benutzt |
| 15 | 7,5 A. | Tagfahrlicht |
| 16 | 7,5 A. | A / C. |
| 17 | 7,5 A. | Zubehör, Schlüssel, Schloss (falls vorhanden) |
| 18 | 7,5 A. | Zubehörteil |
| 19 | 20 A. | Fahrer Power Seat Sliding |
| 20 | 20 A. | Schiebedach |
| 21 | 20 A. | Liegesitz des Fahrersitzes |
| 22 | 20 A. | Fensterheber hinten links |
| 23 | 15 A. | Vordere ACC-Buchse |
| 24 | 20 A. | Fahrerfenster |
| 25 | 15 A. | Fahrertürschloss |
| 26 | 10 A | Nebelscheinwerfer vorne links |
| 27 | 10 A | Kleine Lichter auf der linken Seite (außen) |
| 28 | 10 A | Fernlicht des linken Scheinwerfers |
| 29 | 7,5 A. | TPMS |
| 30 | 15 A. | Abblendlicht des linken Scheinwerfers |
| 31 | – – | Nicht benutzt |
| 32 | 7,5 A. | STS (falls vorhanden) |
Fahrgastraum (Beifahrerseite)
Zuordnung von Sicherungen im inneren Sicherungskasten (Beifahrerseite) (2012, 2013, 2014)
| Nein. | Ampere. | Stromkreise geschützt |
|---|---|---|
| 1 | 10 A | Fernlicht des rechten Scheinwerfers |
| 2 | 10 A | Kleine Lichter auf der rechten Seite (außen) |
| 3 | 10 A | Nebelscheinwerfer rechts vorne |
| 4 | 15 A. | Abblendlicht für rechten Scheinwerfer |
| 5 | – – | Nicht benutzt |
| 6 | 7,5 A. | Innenbeleuchtung |
| 7 | – – | Nicht benutzt |
| 8 | 20 A. | Power Seat Sitz des Beifahrers |
| 9 | 20 A. | Power Seat Sliding des Beifahrers |
| 10 | 10 A | Türschloss rechts |
| 11 | 20 A. | Fensterheber auf der Beifahrerseite |
| 12 | 10 A | Keyless Access System (falls vorhanden) |
| 13 | 20 A. | Elektrisches Fenster des Beifahrers |
| 14 | – – | Nicht benutzt |
| 15 | 20 A. | Premium-Verstärker |
| 16 | 15 A. | Konsolen-ACC-Buchse |
| 17 | – – | Nicht benutzt |
| 18 | 7,5 A. | Lordosenstütze |
| 19 | 20 A. | Sitzheizung |
| 20 | – – | Nicht benutzt |
| 21 | – – | Nicht benutzt |
| 22 | – – | Nicht benutzt |
