Die kompakte Luxuslimousine Acura TLX für Führungskräfte und Einsteiger ist von 2014 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme von Acura TLX 2014, 2015, 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Acura TLX 2014-2019…
Sicherungen für Zigarettenanzünder / Steckdose im Acura TLX sind die Sicherungen Nr. 14 (Steckdose für Konsolenfachzubehör) und Nr. 40 (Steckdose für Zubehör für die mittlere Tasche) im inneren Sicherungskasten Typ A.
Position des Sicherungskastens

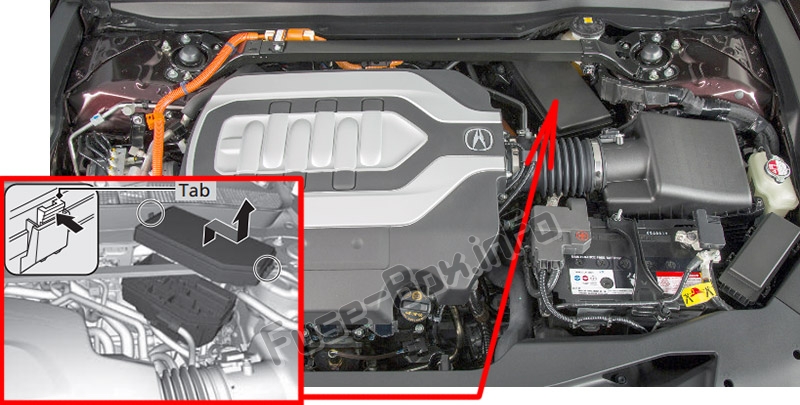

Motorraum-Sicherungskasten Typ A.
Befindet sich in der Nähe des Bremsflüssigkeitsbehälters.
Drücken Sie auf die Laschen, um die Box zu öffnen.

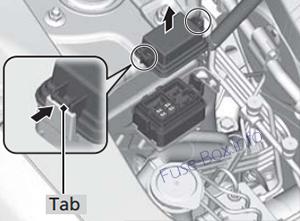

Sicherungskasten im Motorraum Typ B.
Befindet sich in der Nähe des Waschmitteldeckels.
Drücken Sie auf die Laschen, um die Box zu öffnen.

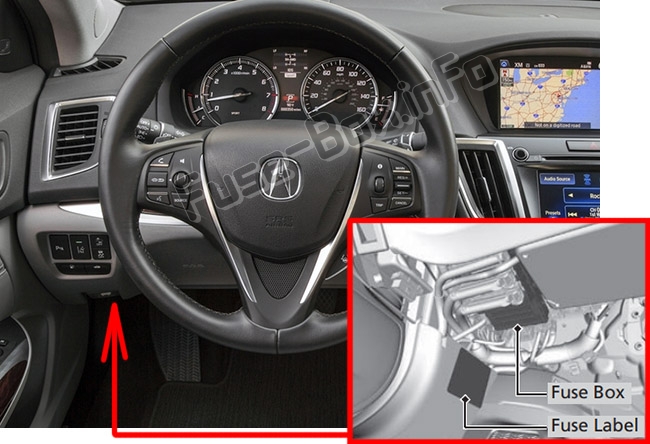

Fahrerseitiger Innensicherungskasten Typ A.
Befindet sich unter dem Armaturenbrett.

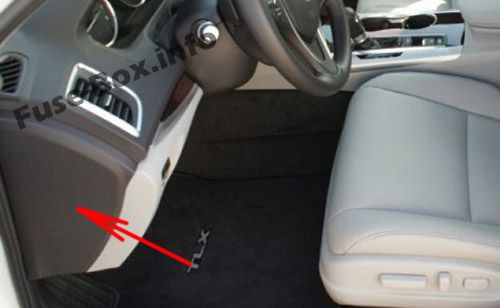

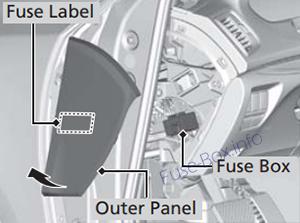

Fahrerseitiger Innensicherungskasten Typ B.
Befindet sich auf der Außenseite der Fahrerseite.
ad vertisements
Zuordnung der Sicherungen
2015, 2016
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ A (2015, 2016)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A. |
| 1 | Untersicherungskasten (6-Zylinder-Modelle mit Allradantrieb) | 60 A. |
| 1 | ABS / VSA-Motor | 40 A. |
| 1 | ABS / VSA FSR | 20 A. |
| 1 | Hauptlüfter (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 30 A. |
| 1 | Hauptsicherung | 125 A. |
| 2 | IG Main | 30 A. |
| 2 | F / B Main | 60 A. |
| 2 | F / B Main 2 | 60 A. |
| 2 | Scheinwerfer Haupt | 30 A. |
| 2 | IG Main 2 | 30 A. |
| 2 | Starter Cut 1 | 40 A. |
| 2 | Injektor (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 20 A. |
| 2 | Nebenventilator (4-Zylinder-Modelle) | 20 A. |
| 2 | Heckentfroster | 40 A. |
| 2 | Hauptlüfter (nicht bei allen Modellen verfügbar) (4-Zylinder-Modelle) | 30 A. |
| 2 | Sub Fan (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 30 A. |
| 2 | Wischer | 30 A. |
| 2 | Heizungsmotor | 40 A. |
| 3 | Scheinwerferwaschanlage (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | (30 A) |
| 3 | Linke elektrische Feststellbremse | 30 A. |
| 3 | Rechte elektrische Feststellbremse | 30 A. |
| 3 | SH-AWD (6-Zylinder-Modelle mit AWD) | 20 A. |
| 4 | – – | – – |
| 5 | – – | – – |
| 6 | – – | – – |
| 7 | – – | – – |
| 8 | STRLD (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 7,5 A. |
| 9 | Innenbeleuchtung (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 5 A. |
| 10 | Scheinwerfer niedrig / hoch Haupt | 20 A. |
| 11 | Öl Level | 7,5 A. |
| 12 | Nebelscheinwerfer (Nicht bei allen Modellen verfügbar) | (7,5 A) |
| 13 | Power Seat Sitz des Beifahrers | 20 A. |
| 14 | Gefahr | 15 A. |
| 15 | IGP2 | 15 A. |
| 16 | IG Coil | 15 A. |
| 17 | Stopp (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 10 A |
| 18 | Horn | 10 A |
| 19 | Audio (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD | 20 A. |
| 19 | Innen rechts (6-Zylinder-Modelle mit Allradantrieb) | 5 A. |
| 20 | ACM (6-Zylinder-Modelle mit 2WD) | 20 A. |
| 20 | Injektor (4-Zylinder-Modelle) | 20 A. |
| 21 | FI Main | 15 A. |
| 22 | DBW | 15 A. |
| 23 | TCU / SBW (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 10 A |
| 24 | Premium AMP | 30 A. |
| 25 | MG Kupplung | 7,5 A. |
| 26 | Power Seat Sliding des Beifahrers | 20 A. |
| 27 | Klein (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 15 A. |
| 28 | BMS | 7,5 A. |
| 29 | Backup | 10 A |
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ B (2015, 2016)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | Abblendlicht des linken Scheinwerfers | 7,5 A. |
| 2 | Abblendlicht für rechten Scheinwerfer | 7,5 A. |
| 3 | Fernlicht des rechten Scheinwerfers | 7,5 A. |
| 4 | Fernlicht des linken Scheinwerfers | 7,5 A. |
Zuordnung der Sicherungen im inneren Sicherungskasten Typ A (2015, 2016)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | A / C. | 7,5 A. |
| 2 | DRL | 7,5 A. |
| 3 | ST Motor (Nicht bei allen Modellen verfügbar) | (7,5 A) |
| 4 | – – | – – |
| 5 | Messgerät (2WD-Modelle) | 7,5 A. |
| 5 | Auto Dimming Mirror (AWD-Modelle) | 7,5 A. |
| 6 | SRS | (7,5 A) |
| 7 | Möglichkeit | 7,5 A. |
| 8 | MISS SOL | (15 A) |
| 9 | Benzinpumpe | 20 A. |
| 10 | ABS / VSA (2WD-Modelle) | (7,5 A) |
| 10 | Smart (AWD-Modelle) | (7,5 A) |
| 11 | Ersatzsicherung | 30 A. |
| 12 | Wischer | 7,5 A. |
| 13 | ACG | 15 A. |
| 14 | Zubehörsteckdose (Konsolenfach) | 20 A. |
| 15 | Liegesitz des Fahrersitzes | 20 A. |
| 16 | Schiebedach | 20 A. |
| 17 | AVS / Sitzheizungen | 20 A. |
| 18 | – – | – – |
| 19 | Beifahrerseitentür entriegeln | 10 A |
| 20 | Hintertür auf der Fahrerseite entriegeln | 10 A |
| 21 | Fahrertürschloss | (10 A) |
| 22 | Beifahrertürschloss | 10 A |
| 23 | Fahrertür entriegeln | (10 A) |
| 24 | SRS | 10 A |
| 25 | Instrumententafelleuchten | 7,5 A. |
| 26 | ACC-Tastensperre | 7,5 A. |
| 27 | Parklicht | 7,5 A. |
| 28 | Lordosenstütze | 10 A |
| 29 | Richtige DRL | 7,5 A. |
| 30 | Unterlegscheibe | 20 A. |
| 31 | CLEVER | 10 A |
| 32 | Fenster auf der Fahrerseite | 20 A. |
| 33 | Beifahrerseitiges Fensterheber | 20 A. |
| 34 | Fenster auf der Fahrerseite hinten | 20 A. |
| 35 | Fensterheber auf der Beifahrerseite | 20 A. |
| 36 | Fahrersitz Schieben | 20 A. |
| 37 | ZUBEHÖRTEIL | 7,5 A. |
| 38 | – – | – – |
| 39 | Linke DRL | 7,5 A. |
| 40 | Zubehörsteckdose (Mitteltasche) | 20 A. |
| 41 | Türschloss hinten auf der Fahrerseite | 10 A |
| 42 | Türschloss | 20 A. |
| 42 | Rücksitzheizung (Nicht bei allen Modellen verfügbar) | (15 A) |
| 42 | Beheiztes Lenkrad (Nicht bei allen Modellen verfügbar) | (10 A) |
| c | Messgerät (AWD-Modelle) | 7,5 A. |
| D. | Sichern (AWD-Modelle) | 10 A |
| E. | Stopp (AWD-Modelle) | 7,5 A. |
| F. | Standlichter (AWD-Modelle) | 15 A. |
| G | Audio ACC (AWD-Modelle) | 7,5 A. |
| G | Rücksitzheizung (Nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (15 A) |
| EIN | ABS / VSA (AWD-Modelle) | 7,5 A. |
| B. | MICU (AWD-Modelle) | 7,5 A. |
| C. | – – | – – |
| D. | – – | – – |
| E. | STRLD (AWD-Modelle) | 7,5 A. |
| F. | Audio (AWD-Modelle) | 20 A. |
| G | ACM (AWD-Modelle) | 7,5 A. |
| G | Beheiztes Lenkrad (nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (10 A) |
ad vertisements
Zuordnung der Sicherungen im inneren Sicherungskasten Typ B (2015, 2016)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | P-AWS L. | (40 A) |
| 2 | E-Gurtstraffer rechts (nicht bei allen Modellen verfügbar) | (20 A) |
| 3 | E-Gurtstraffer Links (Nicht bei allen Modellen verfügbar) | (20 A) |
| 4 | ACC Radar (Nicht bei allen Modellen verfügbar) | (10 A) |
| 5 | Leerlaufstopp (AWD-Modelle) | (30 A) |
| 6 | P-AWS R. | (40 A) |
| 7 | FR DE-ICE (Nicht bei allen Modellen verfügbar) | (15 A) |
| 8 | Leerlaufstopp (AWD-Modelle) | (30 A) |
2017
ad vertisements
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ A (2017)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A. |
| 1 | Sub-Sicherungskasten | 60 A. |
| 1 | ABS / VSA-Motor | 40 A. |
| 1 | ABSA / SA FSR | 20 A. |
| 1 | Hauptlüfter (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 30 A. |
| 1 | Hauptsicherung | 125 A. |
| 2 | IG Main | 30 A. |
| 2 | F / B Main | 60 A. |
| 2 | F / B Main 2 | 60 A. |
| 2 | Scheinwerfer Haupt | 30 A. |
| 2 | IG Main 2 | 30 A. |
| 2 | Starter Cut 1 | 40 A. |
| 2 | Injektor (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD | 20 A. |
| 2 | Nebenventilator (4-Zylinder-Modelle) | 20 A. |
| 2 | Heckentfroster | 40 A. |
| 2 | Hauptlüfter (4-Zylinder-Modelle) | 30 A. |
| 2 | Sub Fan (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD | 30 A. |
| 2 | Wischer | 30 A. |
| 2 | Heizungsmotor | 40 A. |
| 3 | Scheinwerferwaschanlage (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit Allradantrieb | (30 A) |
| 3 | Linke elektrische Feststellbremse | 30 A. |
| 3 | Rechte elektrische Feststellbremse | 30 A. |
| 3 | SH-AWD (6-Zylinder-Modelle mit AWD) | 20 A. |
| 4 | – – | – – |
| 5 | – – | – – |
| 6 | – – | |
| 7 | – – | – – |
| 8 | STRLD (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 7,5 A. |
| 9 | Innenbeleuchtung (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 5 A. |
| 10 | Scheinwerfer niedrig / hoch Haupt | 20 A. |
| 11 | Öl Level | 7,5 A. |
| 12 | Nebelscheinwerfer (Nicht bei allen Modellen verfügbar) | (7,5 A) |
| 13 | Power Seat Sitz des Beifahrers | 20 A. |
| 14 | Gefahr | 15 A. |
| 15 | IGP2 | 15 A. |
| 16 | IG Coil | 15 A. |
| 17 | Stopp (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 10 A |
| 18 | Horn | 10 A |
| 19 | Audio (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 20 A. |
| 19 | Innenbeleuchtung (6-Zylinder-Modelle mit Allradantrieb) | 5 A. |
| 20 | ACM (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 20 A. |
| 20 | Injektor (4-Zylinder-Modelle) | 20 A. |
| 21 | FI Main | 15 A. |
| 22 | DBW | 15 A. |
| 23 | TCU / SBW (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 10 A |
| 24 | Premium AMP | 30 A. |
| 25 | MG Kupplung | 7,5 A. |
| 26 | Power Seat Sliding des Beifahrers | 20 A. |
| 27 | Klein (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 15 A * 1 (15 A) * 2 |
| 28 | BMS | 7,5 A. |
| 29 | Sichern | 10 A |
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ B (2017)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | Abblendlicht des linken Scheinwerfers | 7,5 A. |
| 2 | Abblendlicht für rechten Scheinwerfer | 7,5 A. |
| 3 | Fernlicht des rechten Scheinwerfers | 7,5 A. |
| 4 | Fernlicht des linken Scheinwerfers | 7,5 A. |
Zuordnung der Sicherungen im inneren Sicherungskasten Typ A (2017)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | A / C. | 7,5 A. |
| 2 | DRL | 7,5 A. |
| 3 | ST Motor | (7,5 A) |
| 4 | – – | – – |
| 5 | Messgerät (2WD-Modelle) | 7,5 A. |
| 5 | Auto Dimming Mirror (AWD-Modelle) | 7,5 A. |
| 6 | SRS | (7,5 A) |
| 7 | Möglichkeit | 7,5 A. |
| 8 | MISS SOL (4-Zylinder-Modelle) | (15 A) |
| 9 | Benzinpumpe | 20 A. |
| 10 | ABS / VSA (2WD-Modelle) | (7,5 A) |
| 10 | Smart (AWD-Modelle) | (7,5 A) |
| 11 | Ersatzsicherung | 30 A. |
| 12 | Wischer | 7,5 A. |
| 13 | ACG | 15 A. |
| 14 | Zubehörsteckdose (Konsolenfach) | 20 A. |
| 15 | Liegesitz des Fahrersitzes | 20 A. |
| 16 | Monddach | 20 A. |
| 17 | AVS / Sitzheizungen | 20 A. |
| 18 | – – | – – |
| 19 | Beifahrerseitentür entriegeln | 10 A |
| 20 | Hintertür auf der Fahrerseite entriegeln | 10 A |
| 21 | Fahrertürschloss | (10 A) |
| 22 | Beifahrertürschloss | 10 A |
| 23 | Fahrertür entriegeln | (10 A) |
| 24 | SRS | 10 A |
| 25 | Instrumententafelleuchten | 7,5 A. |
| 26 | ACC-Tastensperre | 7,5 A. |
| 27 | Parklicht | 7,5 A. |
| 28 | Lordosenstütze | 10 A |
| 29 | Richtige DRL | 7,5 A. |
| 30 | Unterlegscheibe | 20 A. |
| 31 | CLEVER | 10 A |
| 32 | Fenster auf der Fahrerseite | 20 A. |
| 33 | Beifahrerseitiges Fensterheber | 20 A. |
| 34 | Fenster auf der Fahrerseite hinten | 20 A. |
| 35 | Fensterheber auf der Beifahrerseite | 20 A. |
| 36 | Fahrersitz Schieben | 20 A. |
| 37 | ZUBEHÖRTEIL | 7,5 A. |
| 38 | – – | – – |
| 39 | Linke DRL | 7,5 A. |
| 40 | Zubehörsteckdose (Mitteltasche) | 20 A. |
| 41 | Türschloss hinten auf der Fahrerseite | 10 A |
| 42 | Türschloss | 20 A. |
| c | Messgerät (AWD-Modelle) | 7,5 A. |
| D. | Sichern (AWD-Modelle) | 10 A |
| E. | Stopp (AWD-Modelle) | 7,5 A. |
| F. | Standlichter (AWD-Modelle) | 15 A. |
| G | Audio ACC (AWD-Modelle) | 7,5 A. |
| G | Rücksitzheizung (Nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (15 A) |
| EIN | ABS / VSA (AWD-Modelle) | 7,5 A. |
| B. | MICU (AWD-Modelle) | 7,5 A. |
| C. | – – | – – |
| D. | – – | |
| E. | STRLD (AWD-Modelle) | 7,5 A. |
| F. | Audio (AWD-Modelle) | 20 A. |
| G | ACM (AWD-Modelle) | 7,5 A. |
| G | Beheiztes Lenkrad (nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (10 A) |
Zuordnung der Sicherungen im inneren Sicherungskasten Typ B (2017)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | P-AWS L. | (40 A) |
| 2 | E-Gurtstraffer rechts (nicht bei allen Modellen verfügbar) | (20 A) |
| 3 | E-Gurtstraffer Links (Nicht bei allen Modellen verfügbar) | (20 A) |
| 4 | ACC Radar (Nicht bei allen Modellen verfügbar) | (10 A) |
| 5 | Leerlaufstopp (AWD-Modelle) | (30 A) |
| 6 | P-AWS R. | (40 A) |
| 7 | FR DE-ICE (Nicht bei allen Modellen verfügbar) | (15 A) |
| 8 | Leerlaufstopp (AWD-Modelle) | (30 A) |
2018, 2019
ad vertisements
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ A (2018, 2019)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A. |
| 1 | Sub-Sicherungskasten | 60 A. |
| 1 | ABS / VSA-Motor | 40 A. |
| 1 | ABS / VSA FSR | 20 A. |
| 1 | Hauptlüfter (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 30 A. |
| 1 | Hauptsicherung | 125 A. |
| 2 | IG Main | 30 A. |
| 2 | F / B Main | 60 A. |
| 2 | F / B Main 2 | 60 A. |
| 2 | Scheinwerfer Haupt | 30 A. |
| 2 | IG Main 2 | 30 A. |
| 2 | Starter Cut 1 | 40 A. |
| 2 | Injektor (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 20 A. |
| 2 | Nebenventilator (4-Zylinder-Modelle) | 20 A. |
| 2 | Heckentfroster | 40 A. |
| 2 | Hauptlüfter (4-Zylinder-Modelle) | 30 A. |
| 2 | Sub Fan (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 30 A. |
| 2 | Wischer | 30 A. |
| 2 | Heizungsmotor | 40 A. |
| 3 | Scheinwerferwaschanlage (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | (30 A) |
| 3 | Linke elektrische Feststellbremse | 30 A. |
| 3 | Rechte elektrische Feststellbremse | 30 A. |
| 3 | Driver Thigh Support (Nicht bei allen Modellen verfügbar) | (30 A) |
| 4 | – – | – – |
| 5 | – – | – – |
| 6 | – – | |
| 7 | – – | – – |
| 8 | STRLD (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 7,5 A. |
| 9 | Innenbeleuchtung (4-Zylinder-Modelle), 6-Zylinder-Modelle mit 2WD) | 5 A. |
| 10 | Scheinwerfer niedrig / hoch Haupt | 20 A. |
| 11 | Öl Level | 7,5 A. |
| 12 | Nebelscheinwerfer (Nicht bei allen Modellen verfügbar) | (7,5 A) |
| 13 | Power Seat Sitz des Beifahrers | 20 A. |
| 14 | Gefahr | 15 A. |
| 15 | IGP2 | 15 A. |
| 16 | IG Coil | 15 A. |
| 17 | Stopp (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 10 A |
| 17 | SH-AWD (6-Zylinder-Modelle mit AWD) | 20 A. |
| 18 | Horn | 10 A |
| 19 | Audio (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 20 A. |
| 19 | Innenbeleuchtung (6-Zylinder-Modelle mit Allradantrieb) | 5 A. |
| 20 | ACM (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 20 A. |
| 20 | Injektor (4-Zylinder-Modelle) | 20 A. |
| 21 | FI Main | 15 A. |
| 22 | DBW | 15 A. |
| 23 | TCU / SBW (6-Zylinder-Modelle mit 2WD, 6-Zylinder-Modelle mit AWD) | 10 A |
| 24 | Premium AMP | 30 A. |
| 25 | MG Kupplung | 7,5 A. |
| 26 | Power Seat Sliding des Beifahrers | 20 A. |
| 27 | Standlichter (4-Zylinder-Modelle, 6-Zylinder-Modelle mit 2WD) | 15 A. |
| 28 | BMS | 7,5 A. |
| 29 | Sichern | 10 A |
Zuordnung der Sicherungen im Sicherungskasten unter der Haube Typ B (2018, 2019)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | Abblendlicht des linken Scheinwerfers | 7,5 A. |
| 2 | Abblendlicht für rechten Scheinwerfer | 7,5 A. |
| 3 | Fernlicht des rechten Scheinwerfers | 7,5 A. |
| 4 | Fernlicht des linken Scheinwerfers | 7,5 A. |
Zuordnung der Sicherungen im inneren Sicherungskasten Typ A (2018, 2019)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | A / C. | 7,5 A. |
| 2 | DRL | 7,5 A. |
| 3 | ST Motor | (7,5 A) |
| 4 | – – | – – |
| 5 | Messgerät (2WD-Modelle) | 7,5 A. |
| 5 | Auto Dimming Mirror (AWD-Modelle) | 7,5 A. |
| 6 | SRS | (7,5 A) |
| 7 | Möglichkeit | 7,5 A. |
| 8 | MISS SOL (4-Zylinder-Modelle) | (15 A) |
| 9 | Benzinpumpe | 20 A. |
| 10 | ABS / VSA (2WD-Modelle) | (7,5 A) |
| 10 | Smart (AWD-Modelle) | (7,5 A) |
| 11 | Ersatzsicherung | 30 A. |
| 12 | Wischer | 7,5 A. |
| 13 | ACG | 15 A. |
| 14 | Zubehörsteckdose (Konsolenfach) | 20 A. |
| 15 | Liegesitz des Fahrersitzes | 20 A. |
| 16 | Monddach | 20 A. |
| 17 | AVS / Sitzheizungen | 20 A. |
| 18 | – – | – – |
| 19 | Beifahrerseitentür entriegeln | 10 A |
| 20 | Hintertür auf der Fahrerseite entriegeln | 10 A |
| 21 | Fahrertürschloss | (10 A) |
| 22 | Beifahrertürschloss | 10 A |
| 23 | Fahrertür entriegeln | (10 A) |
| 24 | SRS | 10 A |
| 25 | Instrumententafelleuchten | 7,5 A. |
| 26 | ACC-Tastensperre | 7,5 A. |
| 27 | Parklicht | 7,5 A. |
| 28 | Lordosenstütze | 10 A |
| 29 | Richtige DRL | 7,5 A. |
| 30 | Unterlegscheibe | 20 A. |
| 31 | CLEVER | 10 A |
| 32 | Fenster auf der Fahrerseite | 20 A. |
| 33 | Beifahrerseitiges Fensterheber | 20 A. |
| 34 | Fenster auf der Fahrerseite hinten | 20 A. |
| 35 | Fensterheber auf der Beifahrerseite | 20 A. |
| 36 | Fahrersitz Schieben | 20 A. |
| 37 | ZUBEHÖRTEIL | 7,5 A. |
| 38 | – – | – – |
| 39 | Linke DRL | 7,5 A. |
| 40 | Zubehörsteckdose (Mitteltasche) | 20 A. |
| 41 | Türschloss hinten auf der Fahrerseite | 10 A |
| 42 | Türschloss | 20 A. |
| c | Messgerät (AWD-Modelle) | 7,5 A. |
| D. | Sichern (AWD-Modelle) | 10 A |
| E. | Stopp (AWD-Modelle) | 7,5 A. |
| F. | Standlichter (AWD-Modelle) | 15 A. |
| G | Audio ACC (AWD-Modelle) | 7,5 A. |
| G | Rücksitzheizung (Nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (15 A) |
| EIN | ABS / VSA (AWD-Modelle) | 7,5 A. |
| B. | MICU (AWD-Modelle) | 7,5 A. |
| C. | – – | – – |
| D. | – – | |
| E. | STRLD (AWD-Modelle) | 7,5 A. |
| F. | Audio (AWD-Modelle) | 20 A. |
| G | ACM (AWD-Modelle) | 7,5 A. |
| G | Beheiztes Lenkrad (nicht bei allen Modellen verfügbar) (2WD-Modelle, AWD-Modelle) | (10 A) |
Zuordnung der Sicherungen im inneren Sicherungskasten Typ B (2018, 2019)
| № | Stromkreis geschützt | Ampere |
|---|---|---|
| 1 | P-AWS L. | (40 A) |
| 2 | – – | – – |
| 3 | – – | – – |
| 4 | ACC Radar | (10 A) |
| 5 | Leerlaufstopp (AWD-Modelle) | (30 A) |
| 6 | P-AWS R. | (40 A) |
| 7 | FR DE-ICE (Nicht bei allen Modellen verfügbar) | (15 A) |
| 8 | Leerlaufstopp (AWD-Modelle) | (30 A) |
